Функція та застосування датчика температури випарника кондиціонера

Проблема датчика температури випарника кондиціонера, цього разу зосереджуючись на невеликих компонентах системи кондиціонування повітря, насправді може зіткнутися з аномальним охолодженням.

Датчик температури випарника кондиціонера включає принципи, прояви несправності, випадки технічного обслуговування, тощо. Необхідно зосередитися на інтеграції цієї інформації: Основною функцією датчика температури випарника є захист від замерзання (вимкніть компресор, коли температура наближається до 0 ℃) і підтримувати стабільність охолодження. Місце установки зазвичай знаходиться на поверхні ребер випарника або на сусідніх трубах. Несправності можуть призвести до виходу з ладу кондиціонера “охолодження вихлопу” – гаряче і холодне, або навіть лід на випарнику блокує вихід повітря.

Зверніть особливу увагу на кілька технічних деталей: більшість датчиків є термісторами NTC (високий опір становить близько 10 кОм при низьких температурах), і дрейф опору може виникнути після відмови (наприклад, підвищується опір, що призведе до передчасної зупинки компресора). Вартість ремонту дуже різна. Збірка заміни магазину 4S може коштувати тисячі юанів, у той час як датчик, придбаний самостійно, коштує лише кілька десятків юанів.

Користувачі можуть бути більше стурбовані судженням про помилки та рішеннями. Необхідно виділити типові характеристики несправності: наприклад, після цього об’єм повітря різко падає 10 хвилин охолодження (ознака обмерзання випарника), або пронизливий холодний вітер з’являється, коли температура встановлена на рівні 26℃ (збій контролю температури). Рішення повинно відрізняти професійний ремонт від обробки своїми руками, з особливим акцентом на безпечну експлуатацію – деякі моделі вимагають розбирання панелі приладів, а непрофесіонали легко можуть пошкодити повітропровід.

Нижче наведено аналіз системи датчика температури випарника кондиціонера, інтеграція основних функцій, характеристики несправностей і рішення щодо технічного обслуговування:
я. Основні функції та технічні принципи

Тип несправності	Специфічні прояви	Ланцюговий ризик
Опірний дрейф	Часте включення і вимикання кондиціонера (інтервал < 2 хвилин)	Надмірний знос компресора, споживання палива зросло на 30%
Повний провал	Випарник замерзає, а на виході повітря немає вітру (шар льоду > 3мм)	Згорів двигун повітродувки, вартість ремонту перевищує 800 юань
Спотворення сигналу	Встановіть 26 ℃, коливання температури на виході до ±5 ℃ (наприклад обмороження/задуха)	Мешканці почуваються некомфортно, втома від дальньої їзди

Протиморозний контроль
Моніторинг температури поверхні випарника в реальному часі (робочий діапазон -30℃~120℃), коли температура близька до ‌0℃‌, контур компресора негайно відключається, щоб запобігти замерзанню випарника та блокуванню повітропроводу; компресор автоматично перезапускається після підвищення температури до ‌3-4℃‌ для забезпечення безперервності охолодження.

‌Оптимізація енергоефективності‌
Шляхом динамічного регулювання циклу пуск-зупинка компресора, споживання енергії на холостому ході знижується, і ефективність охолодження може бути збільшена на ‌25-30%‌ під час нормальної роботи.
Сенсорна технологія
У основному використовується ‌NTC термістор‌ (опір становить близько ‌10 кОм‌ при 20 ℃). Чим нижче температура, тим вище опір. Сигнал передається на блок управління кондиціонером (ACU) для досягнення замкнутого циклу керування.

Датчик температури випарника кондиціонера

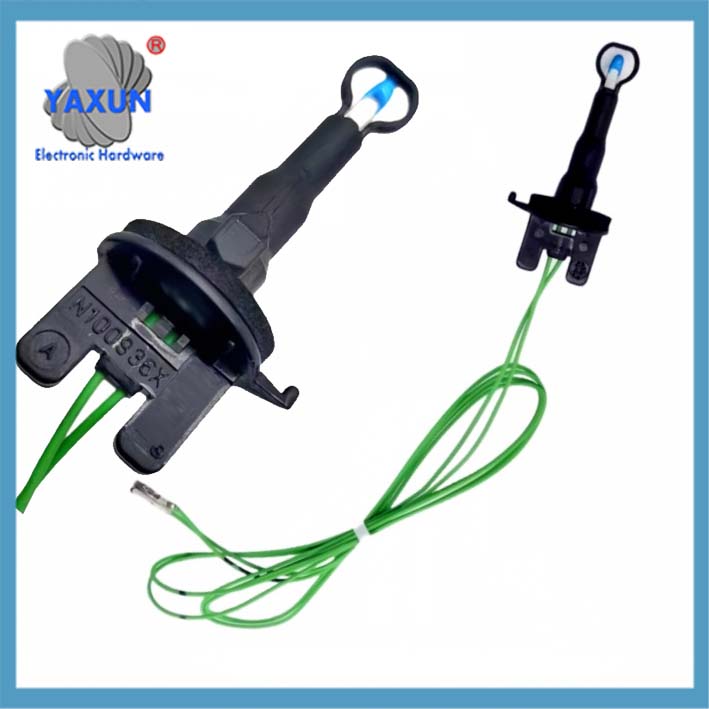

Датчик перемикача терморезистора випарника автомобільного кондиціонера 97143-C5000

6445Датчик температури випарника кондиціонера XL підходить для Peugeot 508, Renault N100468

II. Симптоми несправності та наслідки несправності
Справа: Через несправність датчика, випарник моделі Hongguang S замерз і капав під час їзди на високій швидкості. Вартість заміни датчика була тільки 20 юань (оригінальні запчастини), уникнути витрат на заміну вузла.

III. Місце встановлення та точки обслуговування
Прихована локація
Розташований на поверхні ребра випарника всередині центральної консолі (дивіться принципову схему). Для доступу необхідно зняти бардачок і кришку. У деяких моделях потрібно зняти еластичну пряжку.
Схема монтажу
Спосіб виявлення
Тест на стійкість: Стандартний опір при 25 ℃ ‌5-15kΩ‌ (виміряне відхилення>20% вимагає заміни).
Діагностика напруги: Від'єднайте вилку, щоб виміряти напругу на клемі ACU (зазвичай 5В), і перевірте коротке замикання, якщо воно ненормальне.

IV. План технічного обслуговування та технологічна еволюція
Недорога заміна
Заміна своїми руками: Онлайн покупка моделі адаптера (наприклад Peugeot 307 вимагає CTS-08модель), весь процес займає приблизно 30 хвилин.
4S технічне обслуговування магазину: в тому числі витрати на оплату праці о $200.
Технологія нового покоління
Біметалічний датчик: Прямий механічний контроль температури за допомогою різниці в коефіцієнтах розширення металу, сильні антиелектромагнітні перешкоди.
Надлишковий дизайн: Висококласні моделі додають додаткові датчики, і автоматично переключаються на резервні сигнали, коли основний датчик виходить з ладу.

V. Рекомендації щодо профілактичного обслуговування
Регулярне прибирання: Кожен раз очищайте ребра випарника 2 років, щоб запобігти потраплянню бруду на датчик і спричиненню затримок вимірювання температури.
Заміна фільтра: Засмічення фільтра кондиціонера підвищує ризик замерзання випарника, і рекомендується щоразу замінювати його 10,000 кілометрів.

Тенденція в галузі: в 2025, новий фотоелектричний датчик перейде на етап тестування, і швидкість відповіді буде збільшена до 0.1 секунд (5 разів швидше, ніж NTC).
