Termokupl, sıcaklık sensörlerinden biri

Sıcaklık sensörleri yaygın olarak kullanılmaktadır ve birçok türü mevcuttur, ancak başlıca yaygın türler şunlardır:: termokupllar (PT100/PT1000), termopiller, termistörler, direnç sıcaklık dedektörleri, ve IC sıcaklık sensörleri. IC sıcaklık sensörleri iki tip içerir: Analog çıkış sensörleri ve dijital çıkış sensörleri. Sıcaklık sensörünün malzeme ve elektronik bileşen özelliklerine göre, iki kategoriye ayrılırlar: termal dirençler ve termokupllar. Termokupllar, geniş bir sıcaklık aralığının makul doğrulukla uygun maliyetli ölçümü için endüstri standardı yöntem haline gelmiştir.. Kazanlarda yaklaşık +2500°C’ye kadar çok çeşitli uygulamalarda kullanılırlar., su ısıtıcıları, fırınlar, ve uçak motorları—sadece birkaçını saymak gerekirse.

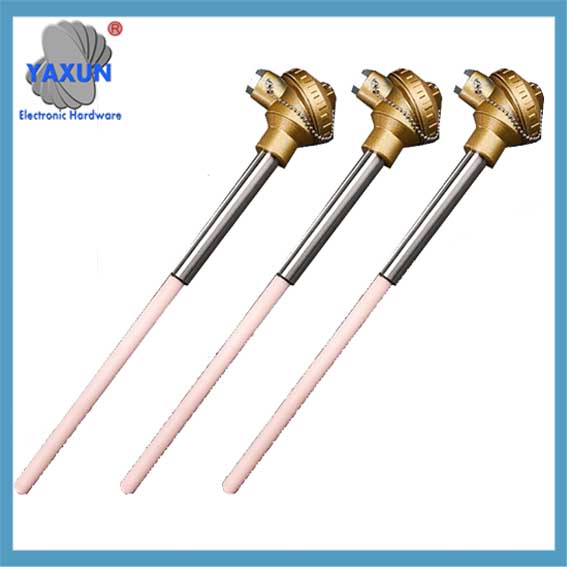

Tip platin-rodyum termokupl Yüksek sıcaklığa dayanıklı 1600 derece korindon tüpü

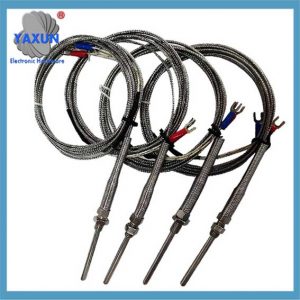

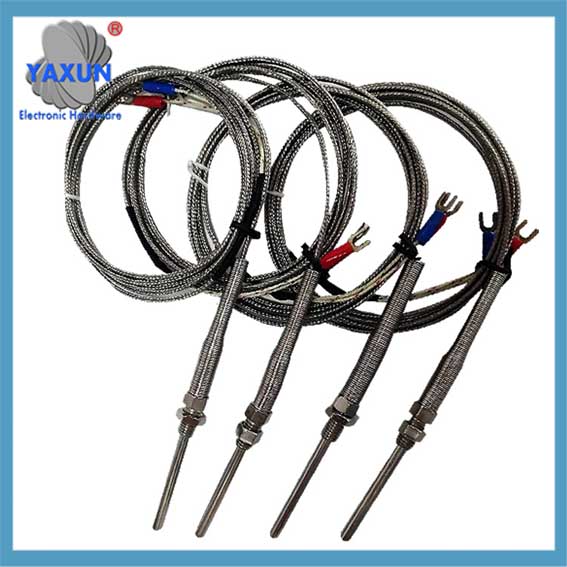

PT100 sıcaklık sensörü iğne probu termokupl

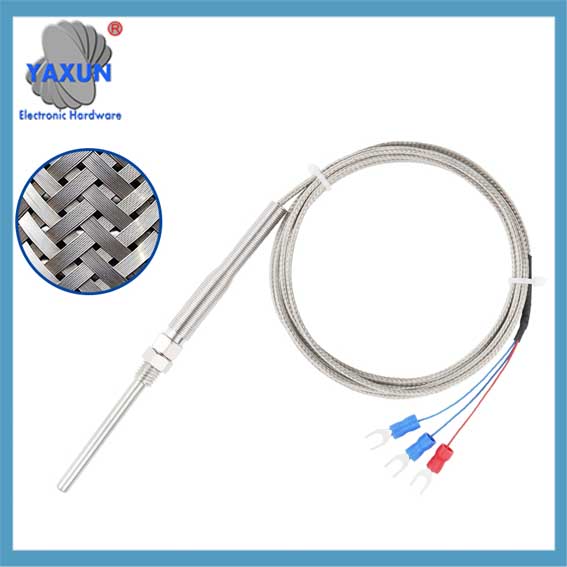

3-blendajlı kablo ile tel PT100 platin dirençli termokupl

(1) Termokuplların temel tanımı
Termokupllar endüstride en yaygın kullanılan sıcaklık algılama elemanlarından biridir.. Termokuplların çalışma prensibi Seebeck etkisine dayanmaktadır., bu, farklı bileşenlerden oluşan iki iletkenin her iki ucundan bir döngü oluşturacak şekilde bağlandığı fiziksel bir olaydır. İki bağlantı ucunun sıcaklıkları farklıysa, döngüde bir termal akım üretilir.

Endüstriyel sıcaklık ölçümünde en yaygın kullanılan sıcaklık sensörlerinden biri olarak, termokupllar, platin termal dirençlerle birlikte, yaklaşık olarak hesap 60% toplam sıcaklık sensörü sayısının. Termokupllar genellikle sıvıların yüzey sıcaklığını doğrudan ölçmek için görüntüleme cihazlarıyla birlikte kullanılır., buharlar, aralığında gazlı ortamlar ve katılar -40 Çeşitli üretim proseslerinde 1800°C'ye kadar. Avantajları arasında yüksek ölçüm doğruluğu yer alır, geniş ölçüm aralığı, basit yapı ve kolay kullanım.

(2) Termokupl sıcaklık ölçümünün temel prensibi
Termokupl, sıcaklığı doğrudan ölçebilen ve onu termoelektrik potansiyel sinyaline dönüştürebilen bir sıcaklık algılama elemanıdır.. Sinyal, bir elektrikli alet aracılığıyla ölçülen ortamın sıcaklığına dönüştürülür. Termokuplun çalışma prensibi, farklı bileşenlerden oluşan iki iletkenin kapalı bir döngü oluşturmasıdır. Sıcaklık gradyanı mevcut olduğunda, akım döngüden geçecek ve bir termoelektrik potansiyel oluşturacaktır, Seebeck etkisi nedir. Termokuplun iki iletkenine termokupl denir, bir ucu çalışma ucu olan (daha yüksek sıcaklık) ve diğer uç serbest uç (genellikle sabit bir sıcaklıkta). Termoelektrik potansiyel ile sıcaklık arasındaki ilişkiye göre, bir termokupl ölçeği yapılır. Farklı termokuplların farklı ölçekleri vardır.

Termokupl döngüsüne üçüncü bir metal malzeme bağlandığında, malzemenin iki temasının sıcaklığı aynı olduğu sürece, termokupl tarafından üretilen termoelektrik potansiyel değişmeden kalacak ve üçüncü metalden etkilenmeyecektir.. Öyleyse, termokuplun sıcaklığını ölçerken, Termoelektrik potansiyeli ölçerek ölçülen ortamın sıcaklığını belirlemek için bir ölçüm cihazı bağlanabilir. Termokupllar A ve B iletkenlerini veya yarı iletkenlerini kapalı bir döngüye kaynak yapar.

Termokupllar, kapalı bir döngü oluşturmak için farklı malzemelerden yapılmış iki iletken veya yarı iletken A ve B'yi birbirine kaynak yapar, şekilde gösterildiği gibi.

İki bağlantı noktası arasında sıcaklık farkı olduğunda 1 Ve 2 A ve B iletkenlerinin, ikisi arasında bir elektromotor kuvvet üretilir, böylece döngüde belirli bir büyüklükte bir akım oluşturulur. Bu olaya termoelektrik etki denir. Termokupllar bu etkiyi kullanarak çalışır.

Farklı bileşenlerden oluşan iki iletken (termokupl telleri veya sıcak elektrotlar denir) bir döngü oluşturmak için her iki uçtan bağlanır. Bağlantı noktalarının sıcaklıkları farklı olduğunda, döngüde bir elektromotor kuvvet üretilir. Bu olaya termoelektrik etki denir, ve bu elektromotor kuvvete termoelektrik potansiyel denir. Termokupllar sıcaklığı ölçmek için bu prensibi kullanır. Aralarında, ortamın sıcaklığını ölçmek için doğrudan kullanılan uca çalışma ucu denir (ölçüm sonu da denir), ve diğer uca soğuk uç denir (aynı zamanda tazminat sonu olarak da adlandırılır); soğuk uç, görüntüleme cihazına veya eşleşen cihaza bağlanır, ve ekran cihazı termokupl tarafından üretilen termoelektrik potansiyeli gösterecektir..

Termokupllar, termal enerjiyi elektrik enerjisine dönüştüren ve üretilen termoelektrik potansiyeli ölçerek sıcaklığı ölçen enerji dönüştürücülerdir.. Termokuplların termoelektrik potansiyelini incelerken, aşağıdaki konulara dikkat edilmesi gerekir:
1) Bir termokuplun termoelektrik potansiyeli, termokuplun iki ucu arasındaki sıcaklık farkının bir fonksiyonudur, termokuplun iki ucu arasındaki sıcaklık farkı değil.
2) Bir termokupl tarafından üretilen termoelektrik potansiyelin büyüklüğünün, termokuplun uzunluğu ve çapı ile hiçbir ilgisi yoktur., ancak yalnızca termokupl malzemesinin bileşimi ve iki uç arasındaki sıcaklık farkı ile, termokupl malzemesinin tekdüze olması şartıyla.
3) Termokuplun iki termokupl telinin malzeme bileşimini belirledikten sonra, Termokuplun termoelektrik potansiyelinin büyüklüğü yalnızca termokuplun sıcaklık farkıyla ilgilidir. Termokuplun soğuk ucunun sıcaklığı sabit kalırsa, Termokuplun termoelektrik potansiyeli, çalışma ucu sıcaklığının yalnızca tek değerli bir fonksiyonudur.
Yaygın olarak kullanılan termokupl malzemeleri:
(3) Termokupl çeşitleri ve yapıları
Türler
Termokupllar iki kategoriye ayrılabilir: standart termokupllar ve standart olmayan termokupllar. Standart termokupl olarak adlandırılan termokupl, ulusal standardı termoelektrik potansiyeli ile sıcaklık arasındaki ilişkiyi öngören bir termokupl anlamına gelir., izin verilen hata, ve birleşik bir standart ölçeğe sahiptir. Seçim için eşleşen bir görüntüleme aracına sahiptir. Standartlaştırılmamış termokupllar, kullanım aralığı veya büyüklük sırası açısından standartlaştırılmış termokupllardan daha düşüktür, ve genellikle birleşik bir ölçeğe sahip değildir. Esas olarak belirli özel durumlarda ölçümler için kullanılırlar..

Termokuplların temel yapısı:
Endüstriyel sıcaklık ölçümü için kullanılan termokuplların temel yapısı termokupl telini içerir, yalıtım tüpü, koruma tüpü ve bağlantı kutusu, vesaire.

Yaygın olarak kullanılan termokupl telleri ve özellikleri:
A. Platin-rodyum 10-platin termokupl (mezuniyet numarası S olan, tek platin-rodyum termokupl olarak da bilinir). Bu termokuplun pozitif elektrodu, içeren bir platin-rodyum alaşımıdır. 10% rodyum, ve negatif elektrot saf platindir;

Özellikler:
(1) Kararlı termoelektrik performans, güçlü oksidasyon direnci, oksitleyici atmosferde sürekli kullanıma uygundur, uzun süreli kullanım sıcaklığı 1300 ° C'ye ulaşabilir, 1400°C'yi aştığında, havada bile, saf platin tel yeniden kristalleşecek, taneleri kaba ve kırık hale getirmek;
(2) Yüksek hassasiyet. Tüm termokupllar arasında en yüksek doğruluk derecesidir ve genellikle standart olarak veya daha yüksek sıcaklıkları ölçmek için kullanılır.;
(3) Geniş kullanım alanı, iyi bir tekdüzelik ve değiştirilebilirlik;
(4) Başlıca dezavantajları şunlardır:: küçük diferansiyel termoelektrik potansiyel, çok düşük hassasiyet; pahalı fiyat, düşük mekanik dayanım, indirgeyici atmosferde veya metal buharı koşullarında kullanıma uygun değildir.

B. Platin-rodyum 13-platin termokupl (mezuniyet numarası R olan, tek platin-rodyum termokupl olarak da bilinir) Bu termokuplun pozitif elektrodu, içeren bir platin-rodyum alaşımıdır. 13%, ve negatif elektrot saf platindir. S tipi ile karşılaştırıldığında, potansiyel oranı yaklaşık 15% daha yüksek. Diğer özellikler hemen hemen aynı. Bu tip termokupl en çok Japon endüstrisinde yüksek sıcaklık termokupl olarak kullanılır., ancak Çin'de daha az kullanılıyor;

C. Platin-rodyum 30-platin-rodyum 6 termokupl (bölüm numarası B, çift ​​platin-rodyum termokupl olarak da bilinir) Bu termokuplun pozitif elektrodu, içeren bir platin-rodyum alaşımıdır. 30% rodyum, ve negatif elektrot, içeren bir platin-rodyum alaşımıdır 6% rodyum. Oda sıcaklığında, termoelektrik potansiyeli çok küçüktür, bu nedenle ölçüm sırasında genellikle kompanzasyon kabloları kullanılmaz, ve soğuk uç sıcaklık değişikliklerinin etkisi göz ardı edilebilir. Uzun süreli kullanım sıcaklığı 1600°C'dir, ve kısa süreli kullanım sıcaklığı 1800°C'dir. Çünkü termoelektrik potansiyel küçüktür., Daha yüksek hassasiyete sahip bir görüntüleme cihazı gereklidir.

B Tipi termokupllar oksitleyici veya nötr atmosferlerde kullanıma uygundur, ve vakumlu ortamlarda kısa süreli kullanım için de kullanılabilir. İndirgeyici bir atmosferde bile, onun hayatı 10 ile 20 Tip B'nin katı. kez. Elektrotları platin-rodyum alaşımından yapıldığından, platin-rodyum-platin termokuplun negatif elektrotunun tüm dezavantajlarına sahip değildir. Yüksek sıcaklıkta büyük kristalleşme eğilimi azdır, ve daha büyük mekanik mukavemete sahiptir. Aynı zamanda, yabancı maddelerin emilmesi veya rodyumun taşınması üzerinde daha az etkiye sahip olduğundan, termoelektrik potansiyeli uzun süreli kullanımdan sonra ciddi şekilde değişmez. Dezavantajı pahalı olmasıdır (tek platin-rodyum ile ilgili).

D. Nikel-krom-nikel-silikon (nikel-alüminyum) termokupl (not numarası K) Bu termokuplun pozitif elektrodu nikel-krom alaşımıdır. 10% krom, ve negatif elektrot, içeren bir nikel-silikon alaşımıdır 3% silikon (bazı ülkelerdeki ürünlerin negatif elektrodu saf nikeldir). 0-1300°C ortam sıcaklığını ölçebilir ve oksitleyici ve inert gazlarda sürekli kullanıma uygundur.. Kısa süreli kullanım sıcaklığı 1200°C'dir., ve uzun süreli kullanım sıcaklığı 1000°C'dir. Termoelektrik potansiyeli Sıcaklık ilişkisi yaklaşık olarak doğrusaldır., fiyat ucuz, ve şu anda en yaygın kullanılan termokupltur.

K tipi termokupl, güçlü oksidasyon direncine sahip bir baz metal termokupltur. Vakumda çıplak tel kullanımına uygun değildir., kükürt içeren, karbon içeren atmosfer, ve redoks alternatif atmosfer. Oksijen kısmi basıncı düşük olduğunda, nikel-krom elektrottaki krom tercihen oksitlenecektir, termoelektrik potansiyelde büyük bir değişikliğe neden olur, ancak metal gazının bunun üzerinde çok az etkisi vardır.. Öyleyse, metal koruyucu tüpler sıklıkla kullanılır.

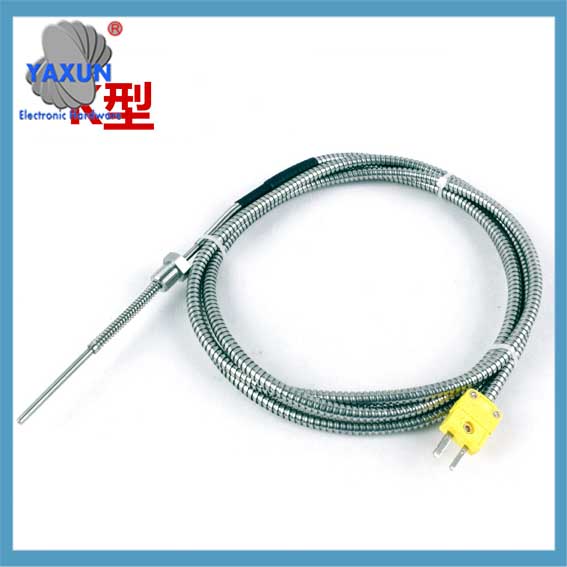

Sarı erkek fişli Yaylı termokupl K tipi

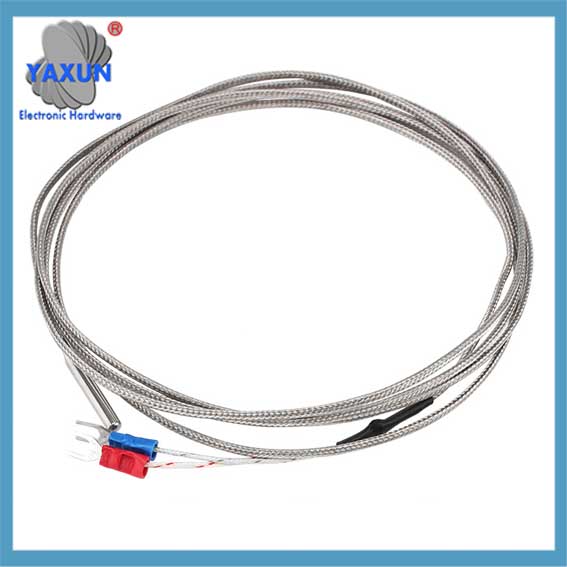

Paslanmaz çelik problu K tipi sıcaklık sensörü

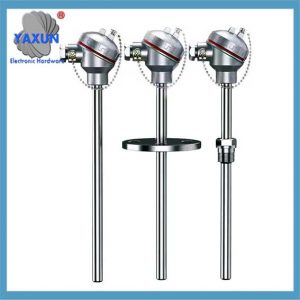

K tipi paslanmaz çelik WRN-K serisi termokupl sıcaklık sensörü

K tipi termokuplların dezavantajları:
(1) Termoelektrik potansiyelin yüksek sıcaklık stabilitesi, N tipi termokupllardan ve değerli metal termokupllardan daha kötüdür. Daha yüksek sıcaklıklarda (Örneğin, 1000°C'nin üzerinde), genellikle oksidasyondan zarar görür.
(2) Kısa süreli termal döngü stabilitesi 250-500°C aralığında zayıftır, yani, aynı sıcaklık noktasında, ısıtma ve soğutma işlemi sırasında termoelektrik potansiyel okumaları farklıdır, ve fark 2-3°C'ye ulaşabilir.
(3) Negatif elektrot 150-200°C aralığında manyetik dönüşüme uğrar., oda sıcaklığı ila 230°C aralığındaki derecelendirme değerinin derecelendirme tablosundan sapmasına neden olur. özellikle, manyetik alanda kullanıldığında, Zamandan bağımsız termoelektrik potansiyel girişimi sıklıkla meydana gelir.
(4) Uzun süre yüksek akışlı orta sistem ışınımına maruz kaldığında, manganez gibi elementler (MN) ve kobalt (Ortak) negatif elektrotta bir dönüşüme uğrar, stabilitesini zayıflatıyor, termoelektrik potansiyelde büyük bir değişikliğe neden olur.

E. Nikel-krom-silikon-nikel-silikon termokupl (N) Bu termokuplun ana özellikleri şunlardır:: 1300°C'nin altında güçlü sıcaklık kontrolü ve oksidasyon direnci, iyi uzun vadeli stabilite ve kısa vadeli termal döngü tekrarlanabilirliği, nükleer radyasyona ve düşük sıcaklığa karşı iyi direnç. Ek olarak, 400-1300°C aralığında, N tipi termokuplun termoelektrik özelliklerinin doğrusallığı K tipi termokuplunkinden daha iyidir. Fakat, düşük sıcaklık aralığında doğrusal olmayan hata büyüktür (-200-400°C), ve malzemenin işlenmesi zor ve zordur.

E. Bakır-bakır-nikel termokupl (T) T tipi termokupl, Bu termokuplun pozitif elektrodu saf bakırdır, ve negatif elektrot bakır-nikel alaşımıdır (konstantan olarak da bilinir). Başlıca özellikleri şunlardır:: baz metal termokupllar arasında, termoelektrotun en yüksek doğruluğuna ve iyi tekdüzeliğine sahiptir. Çalışma sıcaklığı -200~350°C'dir.. Çünkü bakır termokuplun oksitlenmesi kolaydır ve oksit filminin düşmesi kolaydır., oksitleyici bir atmosferde kullanıldığında genellikle 300 ° C'yi aşmasına izin verilmez, ve -200~300°C aralığındadır. Nispeten hassastırlar. Bakır-konstantan termokuplların bir diğer özelliği de ucuz olmalarıdır., ve yaygın olarak kullanılan birçok standart ürün arasında en ucuz olanıdır.

F. Demir-konstantan termokupl (not numarası J)
J tipi termokupl, Bu termokuplun pozitif elektrodu saf demirdir, ve negatif elektrot konstantandır (bakır-nikel alaşımı), ucuz fiyatıyla öne çıkan. Vakum oksidasyonunun azaltılması veya inert atmosferi için uygundur, ve sıcaklık aralığı -200~800°C arasındadır. Fakat, yaygın olarak kullanılan sıcaklık yalnızca 500 ° C'nin altındadır, çünkü bu sıcaklığı aştıktan sonra, demir termokuplun oksidasyon hızı hızlanır. Kalın tel çapı kullanılıyorsa, hala yüksek sıcaklıkta kullanılabilir ve daha uzun ömürlüdür. Bu termokupl hidrojen korozyonuna karşı dayanıklıdır (H2) ve karbon monoksit (CO) gazlar, ancak yüksek sıcaklıkta kullanılamaz (örneğin. 500°C) sülfür (S) atmosferler.

G. Nikel-krom-bakır-nikel (Köstence) termokupl (bölüm kodu E)
Tip E termokupl nispeten yeni bir üründür, pozitif bir nikel-krom alaşımı elektrotu ve negatif bir bakır-nikel alaşımı elektrotu ile (Köstence). En büyük özelliği yaygın olarak kullanılan termokupllar arasında yer almasıdır., termoelektrik potansiyeli en büyüğüdür, yani, duyarlılığı en yüksek düzeydedir. Uygulama alanı Tip K kadar geniş olmasa da, genellikle yüksek hassasiyet gerektiren koşullar altında seçilir, düşük ısı iletkenliği, ve izin verilen büyük direnç. Kullanımdaki kısıtlamalar Tip K ile aynıdır., ancak yüksek nem içeren ortamlarda korozyona karşı çok duyarlı değildir..

Yukarıdakilere ek olarak 8 yaygın olarak kullanılan termokupllar, ayrıca tungsten-renyum termokuplları da vardır, platin-rodyum termokupllar, iridyum-germanyum termokuplları, platin-molibden termokuplları, ve standartlaştırılmamış termokupllar olarak metalik olmayan malzeme termokuplları. Aşağıdaki tablo, yaygın olarak kullanılan termokuplların malzeme özellikleri ve tel çapı ile kullanım sıcaklığı arasındaki ilişkiyi listelemektedir.:

Termokupl Sınıflandırma Numarası Tel Çapı (mm) Uzun vadeli Kısa vadeli
SΦ0.513001600
RF0.513001600
BΦ0.516001800
KΦ1.28001000

(4) Termokuplun soğuk ucunun sıcaklık telafisi
Termokupl malzemelerinin maliyetinden tasarruf etmek için, özellikle değerli metaller kullanıldığında, Soğuk ucu uzatmak için genellikle bir dengeleme teli kullanılır (serbest uç) Termokuplun sıcaklığın nispeten stabil olduğu kontrol odasına yerleştirin ve bunu cihaz terminaline bağlayın.. Termokupl dengeleme telinin rolünün, termokuplun uzatılması ve termokuplun soğuk ucunun kontrol odasındaki cihaz terminaline taşınmasıyla sınırlı olduğu açık olmalıdır.. Soğuk uç sıcaklık değişiminin sıcaklık ölçümü üzerindeki etkisini kendisi ortadan kaldıramaz ve telafi edici bir rol oynayamaz.

Yalıtım tüpü

Termokuplun çalışma uçları birbirine sıkıca kaynaklanmıştır, ve termokuplların yalıtım tüpleri ile korunması gerekir. Yalıtım tüpleri için birçok malzeme mevcuttur, esas olarak organik ve inorganik izolasyona ayrılır. Yüksek sıcaklık sonu için, Yalıtım tüpleri olarak inorganik malzemeler seçilmelidir. Genel olarak, kil yalıtım tüpleri 1000 ° C'nin altında seçilebilir, yüksek alüminyum tüpler 1300°C'nin altında seçilebilir, ve korindon tüpleri 1600°C'nin altında seçilebilir.

Koruyucu tüp

Koruyucu tüpün işlevi, termokupl elektrodunun ölçülen ortamla doğrudan temasını önlemektir.. İşlevi yalnızca termokuplun ömrünü uzatmakla kalmaz, aynı zamanda termoelektrodu destekleme ve sabitleme ve gücünü arttırma işlevini de sağlar.. Öyleyse, Termokupl koruma tüplerinin ve yalıtım malzemelerinin doğru seçimi, termokuplun servis ömrü ve ölçüm doğruluğu açısından çok önemlidir. Koruyucu tüpün malzemeleri esas olarak iki kategoriye ayrılır: metal ve metal olmayan.

Özet:
Termokupllar endüstriyel sıcaklık ölçümünde yaygın olarak kullanılan sensörlerdir., yüksek doğrulukla karakterize edilen, ekonomi ve geniş bir sıcaklık aralığına uygulanabilirlik. Sıcak uç ile soğuk uç arasındaki sıcaklık farkını ölçerek ölçüm yapar..

Sıcak uç algılama noktasının sıcaklığını elde etmek için, soğuk uç sıcaklığını ölçmek ve termokupl çıkışını buna göre ayarlamak gerekir. Tipik olarak, soğuk bağlantı, yüksek termal iletkenliğe sahip bir malzeme tabakası aracılığıyla termokupl sinyal işleme ünitesinin girişi ile aynı sıcaklıkta tutulur. Bakır ideal ısı iletkenliğine sahip bir malzemedir (381W/mK). Termokupl sinyalinin çip üzerindeki ısı iletimine müdahale etmesini önlemek için giriş bağlantısının elektriksel olarak izole edilmesi gerekir.. Sinyal işleme ünitesinin tamamı tercihen bu izotermal ortamda bulunur.

Termokuplun sinyal aralığı genellikle mikrovolt/°C seviyesindedir. Termokupl sinyal işleme ünitesi elektromanyetik girişime karşı çok hassastır (EMI), ve termokupl hattına sıklıkla EMI müdahale edilir. EMI, alınan sinyalin belirsizliğini artırır ve toplanan sıcaklık verilerinin doğruluğuna zarar verir. Ek olarak, bağlantı için gereken özel termokupl kablosu da pahalıdır, ve diğer kablo türleri dikkatli bir şekilde değiştirilmezse, analizde zorluklara neden olabilir.

EMI hattın uzunluğuyla orantılı olduğundan, Paraziti en aza indirmek için genel seçenekler, kontrol devresini algılama noktasına yakın yerleştirmektir, algılama noktasına yakın bir uzak panel ekleyin, veya karmaşık sinyal filtreleme ve kablo koruma kullanın. Daha zarif bir çözüm, termokupl çıkışını algılama noktasına yakın bir yerde dijitalleştirmektir..

(5) Termokupl proses üretim akışı
Termokupl üretim proses kontrolü aşağıdakileri içerir:
1) Tel muayenesi: geometrik boyutları ve termoelektrik potansiyeli kontrol edin.
2) Tazminat teli muayenesi: geometrik boyutları ve termoelektrik potansiyeli kontrol edin.
3) Plastik soketler gibi bileşenleri hazırlayın ve inceleyin, alüminyum kapaklar, refrakter tabanlar, kağıt tüpler ve küçük kağıt tüpler.
4) Sıcak uçlu kaynak: P kontrol tablosu aracılığıyla lehim bağlantılarının nitelikli oranını ve nitelikli uzunluk oranını doğrulayın.
5) Tel tavlama: birincil tavlama dahil (alkali yıkama ve asit yıkamadan sonra tavlama) ve ikincil tavlama (U şeklindeki borudan geçtikten sonra tavlama), Tavlama sıcaklığını ve süresini kontrol edin.
6) Süreç denetimi: kutupluluk kararı dahil, döngü direnci ve görünüm kalitesinin yanı sıra geometrik boyut denetimi.
7) Soğuk uçlu kaynak: kaynak gerilimini kontrol etmek, lehim bağlantı şeklini ve küresel boyutunu kontrol edin.
8) Montaj ve dökme: gerektiği gibi birleştirin, sıcak uç konumunun ve dengeleme tel mesafesinin kontrol edilmesi dahil. Dökme gereksinimleri çimento hazırlamayı içerir, pişirme sıcaklığı ve süresi, ve izolasyon direnci ölçümü.
9) Son muayene: Geometriyi kontrol edin, döngü direnci, pozitif ve negatif polarite ve izolasyon direnci.

(6) Termokupl sensörlerinin uygulanması
Termokupllar iki farklı iletkenin birbirine bağlanmasıyla oluşur. Ölçüm ve referans bağlantıları farklı sıcaklıklarda olduğunda, sözde termoelektromanyetik kuvvet (EMF) oluşturulur. Bağlantının amacı Ölçüm bağlantısı, termokupl bağlantısının ölçülen sıcaklıktaki kısmıdır..

Referans bağlantısı, bilinen bir sıcaklığın korunması veya termokupldaki sıcaklık değişimlerinin otomatik olarak telafi edilmesi rolünü oynar.. Geleneksel endüstriyel uygulamalarda, termokupl elemanı genellikle konektöre bağlanır, referans bağlantısı uygun bir termokupl uzatma kablosu aracılığıyla nispeten sabit bir sıcaklığa sahip kontrollü bir ortama bağlanırken. Bağlantı tipi, kabuğa bağlı bir termokupl bağlantısı veya yalıtımlı bir termokupl bağlantısı olabilir.

Kabuk bağlantılı termokupl bağlantısı, prob duvarına fiziksel bir bağlantıyla bağlanır (kaynak), ve ısı, iyi bir ısı transferi elde etmek için dışarıdan bağlantı noktasına prob duvarı aracılığıyla aktarılır. Bu bağlantı türü, statik veya akan aşındırıcı gazların ve sıvıların sıcaklığını ölçmek için uygundur., bazı yüksek basınçlı uygulamaların yanı sıra.

Yalıtımlı termokupllar, prob duvarından ayrılmış ve yumuşak bir tozla çevrelenmiş bağlantılara sahiptir.. Yalıtımlı termokupllar kabuklu termokupllara göre daha yavaş tepki vermesine rağmen, elektriksel izolasyon sağlarlar. Aşındırıcı ortamlarda ölçüm yapmak için yalıtımlı termokupllar önerilir, termokuplun bir kılıf kalkanı ile çevredeki ortamdan tamamen elektriksel olarak izole edildiği yer.

Açıkta kalan terminal termokuplları bağlantının üst kısmının çevredeki ortama nüfuz etmesini sağlar. Bu tip termokupl en iyi tepki süresini sağlar, ancak yalnızca aşındırıcı olmayanlar için uygundur, tehlikesiz, ve basınçsız uygulamalar. Tepki süresi bir zaman sabiti cinsinden ifade edilebilir, sensörün değişmesi için gereken süre olarak tanımlanır 63.2% Kontrollü ortamda başlangıç ​​değerinden son değere. Açık terminalli termokupllar en hızlı yanıt hızına sahiptir, ve prob kılıfı çapı ne kadar küçük olursa, Tepki hızı ne kadar hızlı olursa, ancak izin verilen maksimum ölçüm sıcaklığı ne kadar düşük olursa.

Uzatma kablolu termokupllar, referans bağlantısını termokupldan diğer uçtaki bir tele aktarmak için uzatma teli kullanır, Genellikle kontrollü ortamda bulunan ve termokupl ile aynı sıcaklık-elektromanyetik frekans özelliklerine sahip olan. Düzgün bağlandığında, uzatma kablosu referans bağlantı noktasını kontrollü ortama aktarır.
