Hızlı ve yavaş darbelerin farkı ve uygulaması

Hızlı etkili ve yavaş etkili sigortalar arasındaki temel fark. Temel farkları erime hızında ve darbe akımlarına dayanabilme yeteneğinde yatmaktadır.. Hızlı etkili sigortalar hızlı tepki verir ve hassas devrelerin korunmasına uygundur; Yavaş etkili sigortalar anlık aşırı akımlara dayanabilir ve yanlış tetiklemeyi önleyebilir.

Uygulama senaryolarına ilişkin, hızlı etkili sigortaların dirençli yükler ve IC koruması için uygun olduğundan bahsediliyor, yavaş etkili sigortalar kapasitif/endüktif yükler için uygundur. Bu bilgi çok önemlidir çünkü yanlış uygulama senaryosu cihazın başlamamasına veya korumanın başarısız olmasına neden olur. Güç kaynaklarının anahtarlanması gibi aşırı akımların olduğu durumlarda yavaş etkili sigortaların kullanılması gerektiği özellikle vurgulanıyor..

Teknik prensipler açısından, the “gecikme özellikleri” Yavaş etkili sigortaların sayısı özel yapılardan ve malzeme tasarımlarından elde edilir., enerjiyi absorbe etmelerini ve darbelere direnmelerini sağlayan. Bu prensip açıklaması çok değerlidir ve kullanıcıların hızlı etkili sigortaların neden yavaş etkili sigortaların yerini alamayacağını anlamalarına yardımcı olabilir..

Parametre seçimi için pratik öneriler: Nominal akım 1.5-2 çalışma akımının katı. Fakat, Eylemin ne kadar hızlı olacağı yönündeki yanlış anlaşılmayı not etmek önemlidir., daha iyi. The “uyuşukluk” Yavaş hareket eden sigortaların sayısı aslında onların akıllı muhakeme yeteneklerinin bir yansımasıdır.

Karşılaştırmayı göstermek için bunu bir tablo halinde düzenlemeyi düşünmek daha açık olacaktır.. Tablo dört boyut içermelidir: kaynaştırma özellikleri, uygulanabilir yükler, tipik uygulamalar, ve değiştirme ilkeleri, kullanıcıların bir bakışta görebilmesi için. Örneğin, the “dalgalanma direnci” Yavaş atan bir sigortanın değeri kapasitif/endüktif yüklere karşılık gelir, ve tipik uygulamalar arasında güç kaynaklarının değiştirilmesi ve motorun çalıştırılması yer alır.

Hızlı hareket eden arasındaki temel fark (hızlı vuruş) ve yavaş hareket eden (yavaş vuruş) sigortalar kaynaştırma özelliklerinde yatmaktadır, uygulama senaryoları ve aşırı gerilim direnci. Spesifik karşılaştırma aşağıdaki gibidir:

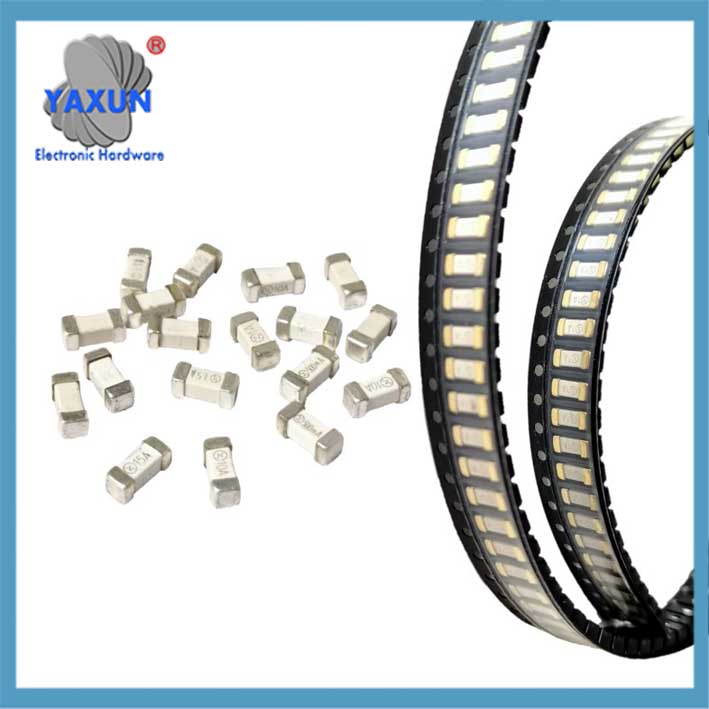

Hızlı-yavaş, iftar 6125 çip sigortası 20A, 30A, 40A, yeni enerji pil takımı devre koruması için

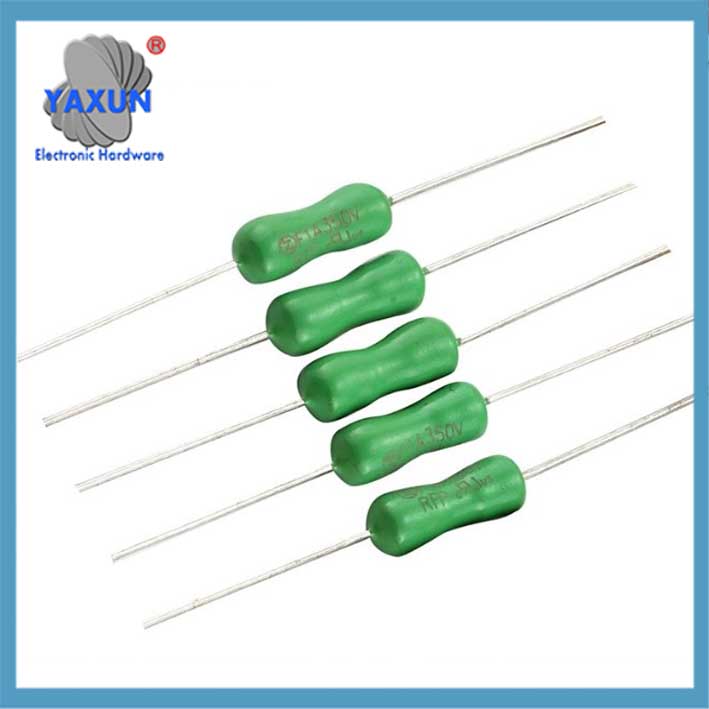

Mikro Direnç Tipi Pico Minyatür Kartuş Sigortası 250v Eksenel Kurşunlu Yeşil Hızlı Etkili Hızlı Darbe

6×30, 6.3×32 hızlı etkili sigorta Tüpü 200mA-50A 500V, 600V, 750, 1000V

BEN. Temel fark‌

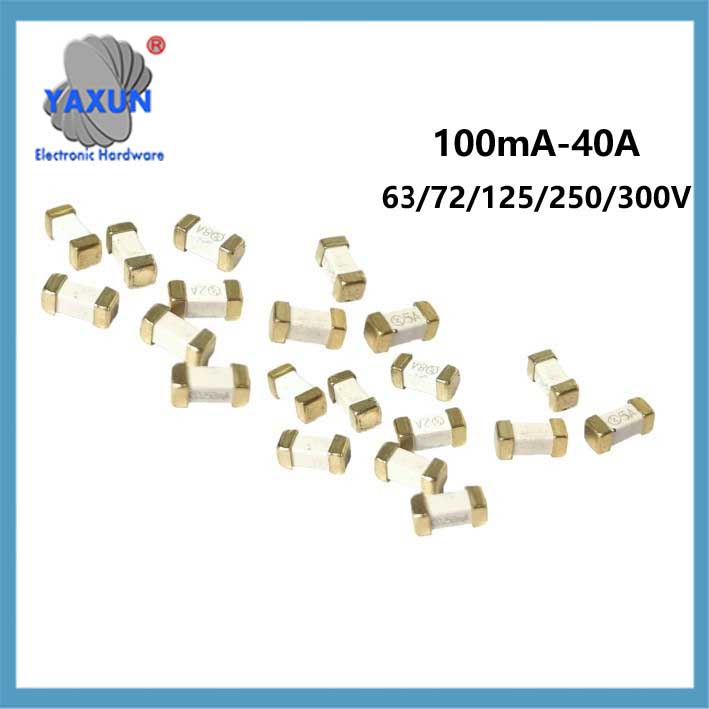

Hızlı etkili, Yavaş etkili çip, yeni enerji pilleri için 63V 72V 125V 250V 300V sigortaları

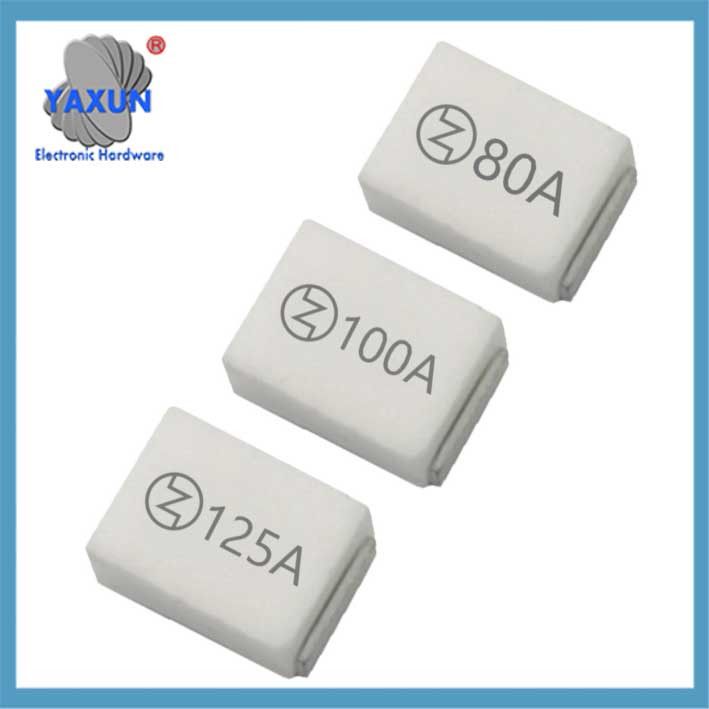

8810 yüksek akım çip sigortası 20A-125A kare seramik sigorta yavaş darbeli 32V ~ 125V

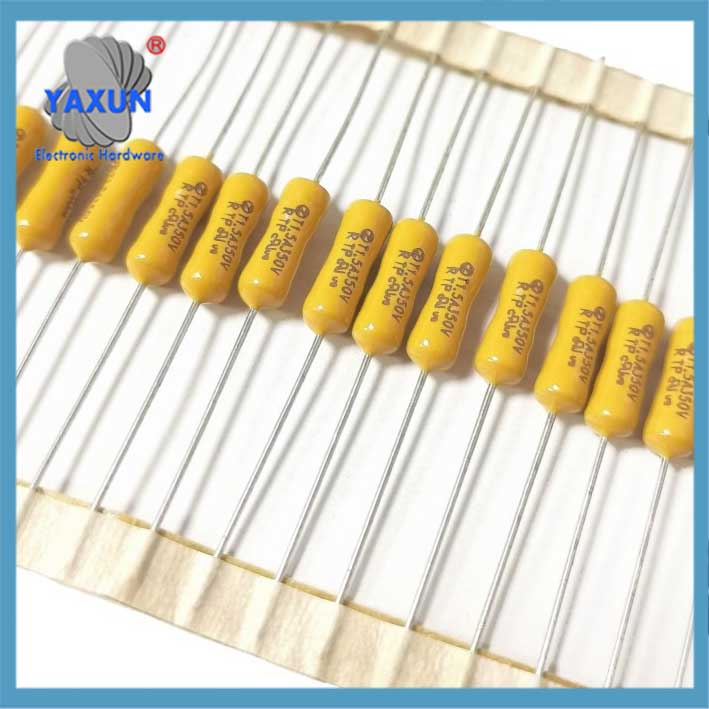

2.4-7mm eksenel Kurşun Yeşil/Sarı Sigorta 125-250V 630mA 1A~15A Hızlı-Yavaş Darbeli PICO Direnç Sigortası

II. Uygulama senaryosu
‌Hızlı etkili sigorta uygulanabilir senaryo‌
Kararlı çalışma akımına sahip dirençli devre (elektrikli su ısıtıcısı, ısıtıcı);
Değerli cihazları hızlı bir şekilde koruması gereken devre (İc, MOS tüpü);
Dalgalanma akımı olmayan hassas elektronik ekipmanlar.

‌Yavaş atan sigorta uygulama senaryoları‌
Başlatma dalgalanmalarına sahip kapasitif devreler (anahtarlama güç kaynağı elektrolitik kapasitörlerinin şarj edilmesi);
Büyük başlatma akımlarına sahip endüktif yükler (motorlar, kompresörler);
Darbe girişimine duyarlı güç giriş/çıkış terminalleri ve diğer bağlantılar.

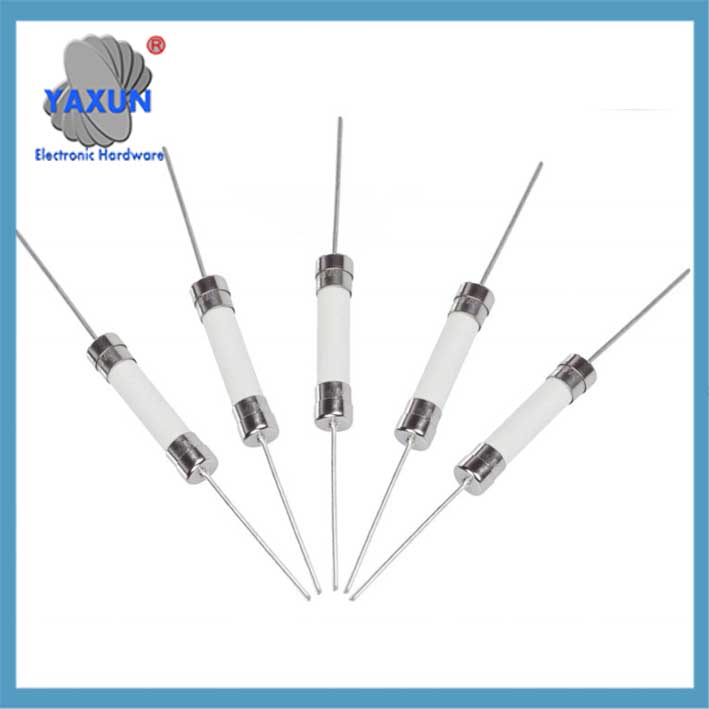

6×30 seramik sigorta 500V/250V/125V 200mA-50A yavaş darbeli hızlı darbe

6×30, 6.35×32 yüksek gerilim seramik sigorta tüpü 200mA-50A 500V, 600V, 750V, 1000V

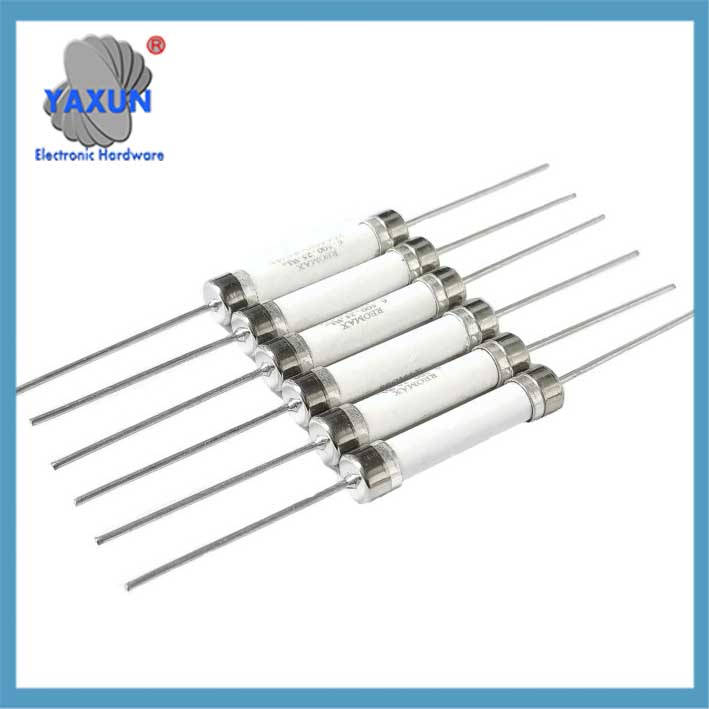

Seramik sigorta 3×10, 3.6×10, 4x11mm seramik sigorta tüpü 200mA-15A tek gövde & kurşun tel ile

‌III. Seçimle ilgili hususlar‌
‌Nominal akım‌: Genellikle 1.5-2 dalgalanmalarla uyumlu olacak şekilde ekipmanın maksimum çalışma akımının katı.
‌Değiştirme ilkesi‌:
Parazit önlemeyi geliştirmek için hızlı kesme, yavaş kesmeyle değiştirilebilir (hassas devreler hariç);
Yavaş kırılmayı asla hızlı kırılmayla değiştirmeyin, aksi takdirde başlatma sigortasına neden olur (örneğin motor çalıştırıldığında).
‌İşaretleme ayrımı‌:
Hızlı mola genellikle ‌F‌ harfiyle işaretlenir (Hızlı etkili), ve yavaş mola ‌T‌ ile işaretlenmiştir (Zaman gecikmesi).

IV. Teknik prensip‌
‌Yavaş kesintili gecikme mekanizması‌: Enerjiyi özel yapılar aracılığıyla emer (alaşımın erimesi gibi), darbe akımlarına geçici olarak dayanabilir (kapasitör şarj akımları gibi), ve yalnızca sürekli aşırı yüklendiğinde sigortalayın.
‌Hızlı kırılma mekanizması‌: Sigorta ince bir yapıya sahiptir ve akım değişikliklerine duyarlıdır., aşırı akım oluştuğunda hemen kesiliyor.

⚠️ ‌Yanlış anlaşılmanın düzeltilmesi‌: Yavaş mola demek “Yavaş yanıt”, ancak yanlış korumayı önlemek için hata akımı ve nabız akımı arasında ayrım yapabilir.
