Sabit Sıcaklıkta Isıtma için PTC Termistörler

Ürüne Genel Bakış
The constant temperature heating characteristics of PTC thermistors for constant temperature heating are determined by the material properties. The principle is that when power is applied to the PTC thermistor, self-heating causes the component’s temperature to rise, causing the resistance value to enter the transition region and the current to drop rapidly. Consequently, the surface temperature of the PTC thermistor remains constant. Bu sıcaklık yalnızca PTC termistörün Curie sıcaklığına ve uygulanan voltaja bağlıdır., ve ortam sıcaklığından büyük ölçüde bağımsızdır.

PTC sabit sıcaklık ısıtıcıları, PTC termistörlerinin sabit sıcaklıkta ısıtma özelliklerinden yararlanmak üzere tasarlanmış ısıtma cihazlarıdır.. Düşük- ve orta güçlü ısıtma uygulamaları, PTC ısıtıcılar geleneksel ısıtma elemanlarına göre avantajlar sunar, sabit sıcaklıkta ısıtma gibi, açık alev yok, yüksek ısı dönüşüm verimliliği, Güç kaynağı voltajından minimum etki, ve uzun bir kullanım ömrü. Elektrikli ısıtma cihazlarında kullanımları R tarafından giderek daha fazla tercih edilmektedir.&D mühendisleri.

PTC thermistors for constant temperature heating can be manufactured in a variety of shapes and specifications. Yaygın şekiller arasında diskler bulunur, dikdörtgenler, şeritler, yüzükler, and honeycomb pores. Combining the above-mentioned PTC heating elements with metal components can create various high-power PTC heaters.

Uygulama Tasarımı
PTC termistörlerin sabit sıcaklıkta ısıtma prensibini kullanma, these devices can be designed for applications such as hair straighteners, saç klipleri, saç klipleri, izinler, izinler, seramik perma, saç maşası, saç maşası, elektrikli taraklar, negatif iyon saç maşaları, masajcılar, sivrisinek kovucular, sivrisinek kovucular, sivrisinek bobini dağıtıcılar, koku dağıtıcılar, parfüm dağıtıcılar, sıcakta eriyen tutkal tabancaları, heated foot baths, laminasyon makineleri, termos bardak, water boilers, kahve makineleri, kahve ısıtıcıları, kahve ısıtıcıları, su sebilleri, sıcak ve soğuk su sebilleri, süt ısıtıcıları, su ısıtıcıları, shower heaters, elektrikli sivrisinek kovucular, el ısıtıcıları, kurutucular, elektrikli sıcak plakalar, elektrikli ütüler, elektrikli havyalar, electric thermal adhesives, saç maşası, sağanak yağışlar, fan heaters, drying rooms, elektrikli ısıtıcılar, elektrikli ısıtıcılar, air conditioning systems, air conditioning heating systems, space heaters, air heating systems, hot water kettles, Shoe dryers, shoe drying devices, ayak ısıtıcıları, elektrikli ısıtma plakaları, spektrum analizörleri, spektrum terapisi, fizik tedavi cihazları, kızılötesi ısıtma, giysi kurutucular, motosiklet karbüratörler, elektrikli nemlendiriciler, moisture-proof heating for electrical instruments, small crystal device constant temperature baths, constant temperature incubators, elektronik termos şişeleri, yalıtımlı kutular, yalıtımlı bardak, yalıtımlı tepsiler, yalıtımlı dolaplar, insulated tables, elektrikli ısıtma plakaları, thermal therapy devices, hot coffee machines, steam beauty treatments, balmumu eriticiler, buhar jeneratörleri, nemlendiriciler, nemlendiriciler, çikolata ekstruderleri, hot packs, elektrikli havyalar, acupuncture, idrar sondaları, ayak ısıtıcıları, el kurutma makineleri, pamuk şekeri makineleri, masajcılar, liquefied gas cylinder heating, küçük sıcak hava ısıtıcıları, saç kurutma makineleri, room heaters, kurutucular, dry cabinets, giysi kurutucular, industrial drying equipment, Electric dust collector hopper heater, train locomotive electric heater, mold heating, control cabinet heating moisture-proof, monitor moisture-proof, elektrikli fırın, electric toaster, infusion box, tıbbi ekipman, ev aletleri, daily appliances, küçük ev aletleri…vesaire.

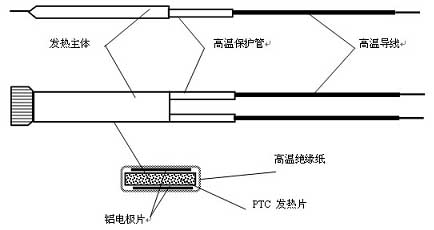

PTC heater Chinese manufacturer

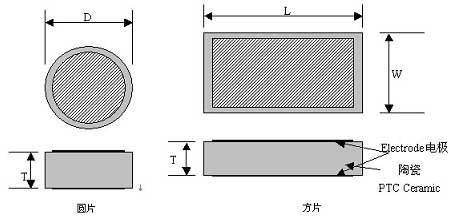

The structure and size of PTC heating plate

Model Parametreleri

Ring Temperature Resistance 25°C/Ω	Yüzey Sıcaklığı /°C	Maksimum Gerilim /V	Çap D/mm	Uzunluk L/mm	Genişlik W/mm	Kalınlık T/mm
500~1500	50	270	8			3
300~800	85	140		16	11	2.5
150~400	90	140		16	11	2.5
600~1500	100	270	20			2.5
500~1500	110	270		16	11	2.2
500~1500	130	270	20			2.2
200~800	150	140	10.8			2.2
200~800	155	270	10.8			2.2
500~1500	155	270	10.8			2.2
1.5~5K	170	140		5	4	1.6
150~500	175	140	10.8			2.2
500~1500	180	270	10.8			2.2
200~800	185	270	10.8			2.2
1~3K	195	270	8			2.5
800~2K	230	270		19	12	2.2
800~2K	250	270	13			2.5
2~5K	250	270	20			2.5
300~1K	250	140		23.5	10	2.2
800~2K	255	270		23.5	10	2.2
500~2K	275	270		35	10	2.1
300~800	280	140		24	15	2.5
0.8~3.5K	280	270		24	15	2.5

Usage Notes
1) PTC ısıtıcı otomatik sabit sıcaklık kontrolüne sahiptir, sıcaklık kontrol sistemine olan ihtiyacı ortadan kaldırır. Tüm PTC ısıtıcıların temel bileşenidir..
2) Dört elektrot tipi mevcuttur: akımsız nikel + gümüş, eriyik üflemeli alüminyum, baskılı alüminyum + gümüş, ve baskılı alüminyum.
3) The operating voltage range is very wide. Even with a 2x increase in operating voltage, the surface temperature changes minimally.
4) Birden fazla PTC ısıtıcı birlikte kullanıldığında, paralel olarak bağlanmaları gerekir, seri halinde değil.
5) Bu ürünün kurşun telleri veya izolasyonu yoktur. Eğer bu mümkün değilse, please select a model with an external insulation film or a metal housing.

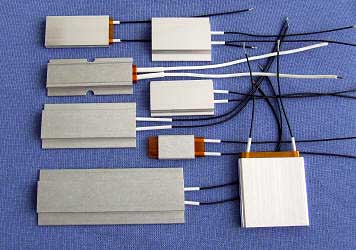

Metal kabuk PTC ısıtıcı

Dimensions and structure of metal shell PTC heater

Dimensions and Structure of Externally Insulated Film PTC Heaters

Model Parametreleri

Length/mm	Width/mm	Thickness/mm	Surface Temperature/℃	Insulation Withstand Voltage/V	Operating Voltage/V
30~120	20	5.0	60~280	3750	100~240
30~120	30	6.0	60~280	3750	100~240
30~120	33	7.0	60~280	3750	100~240
30~120	35	7.0	60~280	3750	100~240
30~120	40	7.0	60~280	3750	100~240
30~120	43	7.0	60~280	3750	100~240
30~120	46	7.0	60~280	3750	100~240
30~120	56	7.0	60~280	3750	100~240

Temperatures can be designed between 60°C and 280°C, and operating voltages can be designed between 12V and 240V, müşteri gereksinimlerine bağlı olarak.

Usage Precautions
1) After power is applied, the heating power decreases gradually and then stabilizes. Kararlı güç çalışma koşullarına bağlıdır. The power of the same PTC heater can vary several times depending on operating conditions. Isı dağılımı ne kadar hızlı olursa, kararlı güç ne kadar büyük olursa; PTC yüzey sıcaklığı ne kadar yüksek olursa, güç ne kadar yüksek olursa.
2) PTC ısıtıcısının yüzey sıcaklığı PTC'nin kendisi tarafından kontrol edilir ve devre bağlantısı kesilerek kontrol edilebilir., but not by adjusting the voltage.
3) While PTCs are inherently highly reliable and have a long lifespan, improper assembly can result in unstable power and temperature.
4) Birden fazla PTC kullanıldığında, paralel olarak bağlanmaları gerekir, seri halinde değil.

Externally Insulated Film PTC Heaters

Dimensions and Structure of Externally Insulated Film PTC Heaters

Model Parametreleri

Uzunluk (mm)	Genişlik (mm)	Kalınlık (mm)	Yüzey Sıcaklığı (°C)	Insulation Withstand Voltage (V)	Çalışma voltajı (V)
24	10	3.0~3.5	85~280	3750	100~240
24	15	3.0~3.5	85~280	3750	100~240
35	8	3.0~3.5	85~280	3750	100~240
35	10	3.0~3.5	85~280	3750	100~240
35	13	3.0~3.5	85~280	3750	100~240
35	15	3.0~3.5	85~280	3750	100~240
48	8	3.0~3.5	85~280	3750	100~240
48	10	3.0~3.5	85~280	3750	100~240
48	13	3.0~3.5	85~280	3750	100~240
48	15	3.0~3.5	85~280	3750	100~240
60	8	3.0~3.5	85~280	3750	100~240
60	10	3.0~3.5	85~280	3750	100~240
60	13	3.0~3.5	85~280	3750	100~240
60	15	3.0~3.5	85~280	3750	100~240
70	8	3.0~3.5	85~280	3750	100~240
70	10	3.0~3.5	85~280	3750	100~240
70	13	3.0~3.5	85~280	3750	100~240
70	15	3.0~3.5	85~280	3750	100~240
70 above	15	3.0~3.5	85~280	3750	100~240

Temperatures can be designed between 50°C and 280°C, and operating voltages can be designed between 3V and 240V, müşteri gereksinimlerine bağlı olarak.
