Bardak & Çin'de yapılan seramik 5 × 20 sigorta tüpü

Hakkında oldukça fazla bilgi var 5*20 hızlı etkili ve yavaş etkili eksenel Kurşunlu Sigorta. Bu, 5 mm çapında ve 20 mm uzunluğunda silindirik cam veya seramik boru şeklinde bir sigortadır.: anma akımı 0,1A ile 30A arasında değişir, ve nominal voltaj genellikle 250V/125V'dur.

Kullanıcının bir elektronik mühendisi veya bakım personeli olabileceğini unutmayın., ve hızlı ve yavaş etkili türleri birbirinden ayırması gerekiyor. Ürün modelinde harf tanımlama kuralı: F hızlı hareket eden, T ise yavaş hareket eden anlamına gelir. Örneğin, F1A250V, 1A nominal akıma sahip hızlı etkili bir tiptir. Bu bilgi doğru seçim için çok önemlidir, özellikle yavaş etkili tip motor yükleri için uygundur.

Güvenlik sertifikası açısından, bu tip sigorta genellikle CCC'ye sahiptir, UL ve diğer sertifikalar. Kullanıcıların ihraç ürünleri tasarlıyorlarsa özel dikkat göstermeleri gerekiyor. İki ana kurulum şekli vardır: kurşun pimler ve sigorta tutucularla. Dış mekan su geçirmez türleri, özel su geçirmez sigorta tutucuları gerektirir.

Fiyat faktörleri göz ardı edilemez. Toplu satın alırken, tek parçanın fiyatı bu kadar düşük olabilir $0.02, ancak su geçirmez işlevlere sahip sigorta tutucuları daha pahalı olacaktır. Kullanıcı toplu olarak satın alma işlemi yapıyorsa, bu bilgi önemli olabilir.

Littelfuse Sigorta 0314.250 5x20MM Ortak Model Hızlı Etkili Seramik Sigorta Borusu

Littelfuse Littelfuse Cam Sigorta Tüpü 0313004.MXP 6x30mm 3AG Borulu Sigorta

Littelfuse Sigorta 0477.500 500V Yüksek Voltajlı Küçük Seramik Tüp Sigortası 5x20

Aşağıda ‌5×20mm sigortalar‌ hakkındaki temel bilgilerin bir özeti yer almaktadır., özellikler dahil, türleri, seçim noktaları ve uygulama senaryoları:
🔧 ‌Ben. Temel özellikler‌

Parametreler	Tanım
boyut	Çap 5mm × Uzunluk 20mm (standart silindirik)
Nominal gerilim	Ana akım ‌250V‌ (kısmen daha yüksek voltajı destekler)
‌‌Nominal akım‌‌	‌0,1A–30A‌'yi kapsar (0,5A gibi, 1A, 3A, 5A, 10A, 20A, vesaire.)
‌Malzeme türü‌	"Cam tüp" (şeffaf ve erime durumunu gözlemlemek kolay) / "Seramik tüp" (daha yüksek dayanım gerilimi ve kesme kapasitesi)

II. Hızlı kırılma ve yavaş kırılma türleri arasında ayrım yapma

Tip	işaret	özellikler	Tipik uygulama senaryoları
Hızlı mola (F) ‌	`F`	Aşırı akım oluştuğunda milisaniye seviyesinde sigorta, son derece hızlı tepki	Dirençli yük (elektrikli ısıtma ekipmanı), IC koruma devresi, dalgalanma senaryosu yok
Yavaş mola (T) ‌	`T`	Kısa süreli darbe akımına dayanır (başlangıç dalgalanması gibi), ve yalnızca sürekli aşırı yüklendiğinde sigortalanır	Motor, Güç kaynağı anahtarlama, kapasitif/endüktif yük (kompresör, şarj devresi)

‌💡 ‌Örnek model‌:
Hızlı mola: F1A250V 5×20 (1A/250V hızlı mola)
Yavaş mola: T3.15A250V 5×20 (3.15A/250V yavaş kesme)

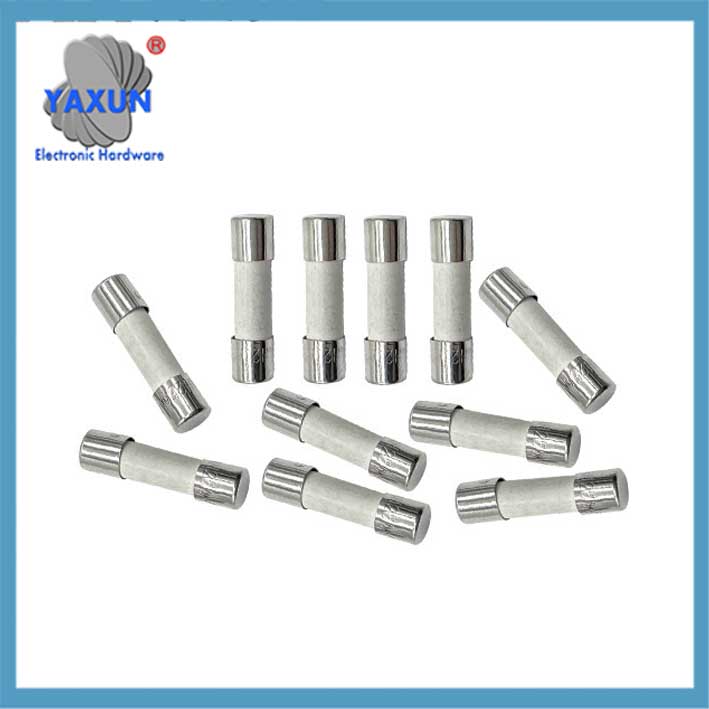

20Seramik Hızlı Etkili Sigorta 5mm x 20mm

T0.5A~30A L250V 5x20mm 0.5A 250V Yavaş Darbeli Sigorta Camı Yavaş Etki Süresi

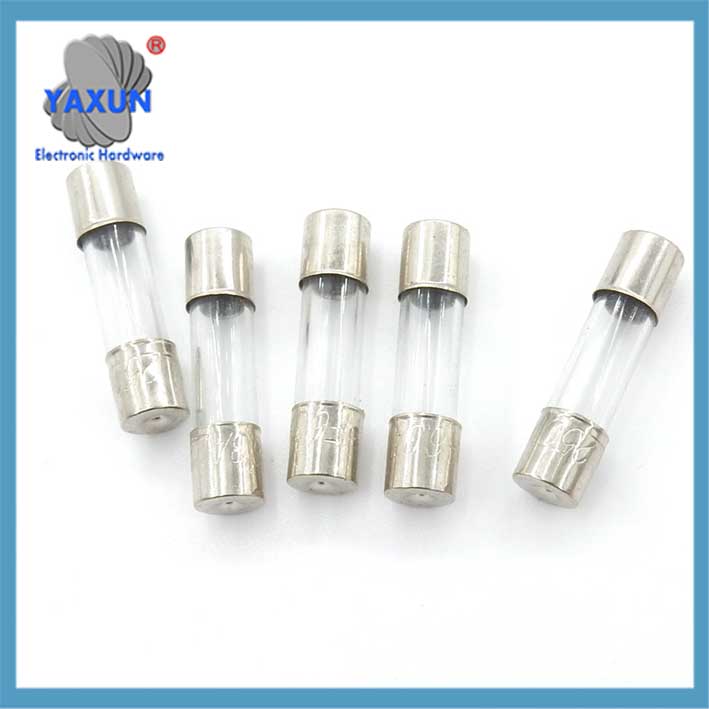

Cam Sigortalar 0.5 ~30Amper 20 Aa X 5 Mm için 12 250VOLT'a kadar

⚠️ ‌III. Seçim için önemli noktalar‌

"Mevcut eşleşme":
Nominal akım ≥ devre maksimum çalışma akımı × ‌1,5–2 kat‌ (dalgalanma uyumlu);
Motor yükleri yavaş kesme tipinde olmalıdır (T) başlatma sırasında yanlış sigortaları önlemek için.
‌Gerilim eşleştirme‌:
Sigortanın nominal voltajı, devrenin maksimum voltajı‌≥ olmalıdır.
"Sertifika işareti":
‌CCC gibi güvenlik sertifikaları, UL, ve VDE‌ geçilmelidir (ürün etiketleme veya paketleme talimatları).

🔌 ‌IV. kurulum ve aksesuarlar‌
‌Pin türü‌:
Kurşunlu pin (doğrudan kaynak)
Kurşun Yok (Sigorta tutucusu ile kullanılması gerekir)
"Sigorta tutucu":
Su geçirmez tip (H3-520E gibi, dış mekan ekipmanları için uygun)
Standart soket tipi (ST 4-HESI gibi, endüstriyel terminal bloğu)

💎V. marka ve fiyat referansı‌

Marka	özellikler	Birim fiyat aralığı‌
Küçük Sigorta	Yüksek güvenilirlikli endüstriyel sınıf	$0.08+/PC'ler (yavaş mola)
Daha iyi sigorta	Seramik tüplere özel (ev aletleri/PC güç kaynağı)	Özelleştirilmiş teklif
Yurtiçi genel tip	Ekonomik cam sigorta tüpü (tüketici elektroniği)	$0.02~0,1$/adet

⚠️ ‌Yanlış değiştirme riski‌:
‌Yavaş kesmeyi değiştirmek için hızlı kesmeyi devre dışı bırakın‌ (motor devresi gibi), aksi takdirde başlatma dalgalanması sigortanın atmasına neden olur;
Değiştirirken, mevcut, voltaj ve sigorta tipi kesinlikle uyumlu olmalıdır.
