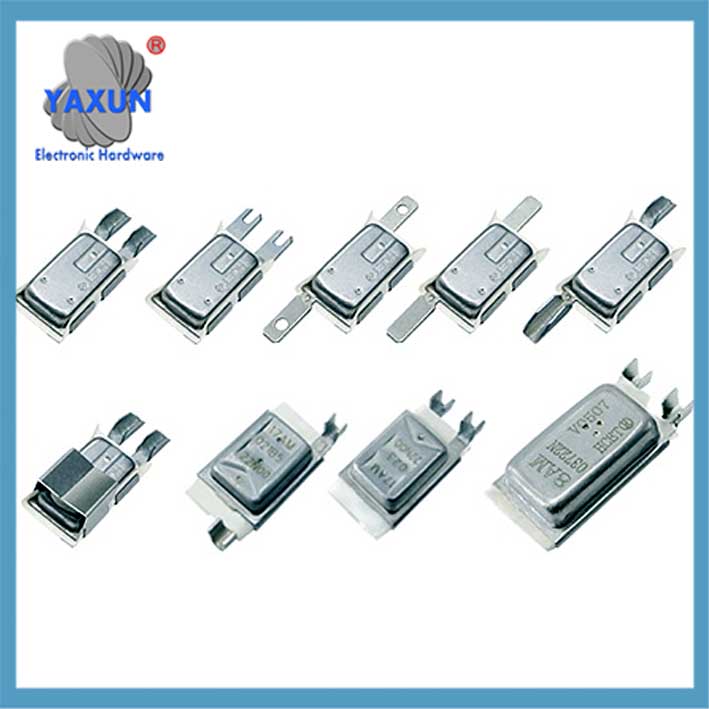

Özelleştirilmiş Motor Termal Koruyucu (Termostatik Anahtar)

Motor termal koruyucusu, sıcaklık veya akım değişikliklerinden dolayı devreyi otomatik olarak kesen koruyucu bir cihazdır.. Temel işlevi motorun aşırı ısınma nedeniyle hasar görmesini önlemektir, aşırı yükleme veya durma. Aşağıdakiler önemli noktalardır:

Araba silecek motoru aşırı yük ve aşırı ısınma koruyucusu 6AP

17AM Motor Termal Koruyucu Normalde Kapalı NC Termostat Sensörü KLIXON 17AM022

Küçük Elektrik Motorları için Termal Aşırı Yük Koruyucu Seçenekleri & Redüktörlü motorlar

⚙️ 1. Çekirdek çalışma prensibi
‌Bimetalik şerit yapısı‌: Farklı termal genleşme katsayılarına sahip iki metal şeritten oluşur. Sıcaklık yükseldiğinde, metal şeritler genleşme farkından dolayı bükülür ve deforme olur, devreyi kesmek için mekanik bağlantıyı tetiklemek; sıcaklık düştükten sonra iletimi otomatik olarak sıfırlar ve devam ettirir.
‌Akım-sıcaklık ikili tepkisi‌: Bazı modeller (üç fazlı termal koruyucular gibi) Akım aşırı yükünü ve sargı sıcaklığını aynı anda izleyin. Aşırı yüklendiğinde, devre hızla kesilir 4-10 durak hasarını önlemek için saniyeler.

Nasıl çalışır?:
Aşırı Isınma Tespiti:
Termal olarak korunan motorlar genellikle sıcaklık sensörlerini kullanır, PTC termistörleri veya KTY sensörleri gibi, motor sargılarının içine gömülü olan. Bu sensörler motorun sıcaklığını izler ve termal koruma cihazına sinyaller gönderir..

Güç Kesintisi:
Motorun sıcaklığı güvenli sınırın üzerine çıktığında, termal koruma cihazı, bimetalik bir anahtar veya benzer bir mekanizma olabilir, güç kaynağının bağlantısını keser, motorun kapatılması.

Otomatik Yeniden Başlatma:
Motor soğuduktan sonra, termal koruma cihazı tipik olarak sıfırlanır, motorun manuel veya otomatik olarak yeniden başlatılmasına izin verir.

Faydalar:
Hasarı Önler:
Termal koruma aşırı ısınmayı önlemeye yardımcı olur, bu da motorun izolasyonuna zarar verebilir, sargılar, ve diğer bileşenler.
Ömrü Uzatır:
Aşırı ısınmayı önleyerek, termal koruma, motorun daha uzun kullanım ömrüne katkıda bulunur.
Emniyet:
Motorun aşırı ısınmasından kaynaklanan yangın veya diğer tehlike riskini en aza indirir.

🔍 2. Ana türler ve teknolojik evrim

Tip	‌Çalışma prensibi	‌Özellikler	Uygulanabilir senaryolar
Bimetalik termal koruyucu	Sıcaklık tetiklemeli metal sac bükme	Basit yapı, düşük maliyet, otomatik sıfırlama, ancak doğruluk malzeme oranından etkilenir	Ev aletleri motorları, küçük endüstriyel motorlar
Elektronik koruyucu	Çip algılama akımı/sıcaklık sinyali	Yüksek doğruluk, programlanabilir koruma eğrisi, uzaktan izlemeyi destekleyin, ancak eşleşen bir denetleyici gerektirir	Akıllı endüstriyel ekipmanlar, hassas motorlar
Üç fazlı termal koruyucu	Kapsamlı aşırı akım ve aşırı ısınma koruması	0,55kW-75kW motorları destekler, kirli ortamlara karşı güçlü direnç, gelenekselin yerini alabilir “termal röle + kontaktör” çözüm	Endüstriyel motorlar, dalgıç pompalar

Not: Tianyin Electromechanical'in patentli teknolojisi, bimetalik şeritlerin birleşik yapısını optimize ederek yanıt güvenilirliğini önemli ölçüde artırır (aşırı akım koruma bileşenlerinin eklenmesi gibi).

IP54 IP55 ± 5o C Sıcaklık Toleransı ile Elektrik Motoru Termal Koruması – Termal Anahtar,

6AP/3MP Blender Motoru için Yüksek Kaliteli Elektrikli Termal Aşırı Yük Koruyucu

5AP/2MP 50°C-180°C aşırı akım, aşırı ısınma motor termal koruyucusu

📌 3. Anahtar seçim parametreleri

Parametreler	‌Gereksinimler	‌Temel
Eylem sıcaklığı	40°C–170°C (motor izolasyon seviyesine göre özelleştirilmiş)	Motor sargı sıcaklığı sınırına uyması gerekiyor
Değerlendirilmiş Akım	2A–20A (motor gücüne göre seçilir)	Yanlış tetiklemeyi veya koruma arızasını önleyin
Modu sıfırla	Otomatik sıfırlama/manuel sıfırlama	Otomatik sıfırlama buzdolapları ve fanlar için uygundur; Yüksek riskli senaryolarda manuel sıfırlama kullanılır
Sertifikasyon standartları	TS16949、UL、CE（EN 60730-2-2）	Zorunlu güvenlik ve çevre koruma gereksinimleri

⚠️ 4. Kullanım önlemleri
‌Kurulum özellikleri‌:
Hasarı ve zayıf teması önlemek için kurşun bükülmesi kökten 6 mm'den daha uzakta olmalıdır;
Yüksek sıcaklıkta kaynaklamadan sonra, daha uzun süre soğutulması gerekir 30 Koruyucunun ısıdan zarar görmesini önlemek için saniyeler.
"Çevreye uyum":
Sızdırmaz koruyucular kullanmaktan kaçının (geleneksel kontaktörler gibi) çok kirli ortamlarda;
Bimetalik şeritlerin yorulmasını ve eskimesini düzenli olarak kontrol edin ve bunları ekipman bakım döngüsüyle birlikte değiştirin.
‌İşlev çatışmasından kaçınma‌:
Sıkışma önleme işlevine sahip otomotiv motorlarının, donanım koruyucularının engel algılamayı engellemesini önlemek için yazılım sıcaklık kontrol çözümlerini benimsemesi gerekir.

♻️ 5. Sorun giderme
Motorun yanmasına rağmen koruyucunun çalışmamasının yaygın nedenleri:
"Kablolama hatası": Koruyucu, motorun ana devresine seri olarak bağlanmamıştır.;
‌Set değeri çok yüksek‌: İşlem sıcaklığı veya akım eşiği ayarı motor tolerans aralığını aşıyor;
"Tepki gecikmesi": Bimetal şerit ısı biriktirme süresi gerektirir ve anlık kısa devre arızalarıyla baş edemez.
Kısa devre testini geçmiş ürünlere öncelik verilmesi tavsiye edilir. (Madde 18.101) GB/T'de belirtildi 14536.3-2022 Aşırı çalışma koşullarında güvenilirliği garantileyen standart.
