Mikro Motor Aşırı Isıtma Koruma Anahtarı & Aşırı yük koruyucusu

Mikro motor aşırı ısınma koruma şalteri arasındaki farkların karşılaştırılması & aşırı yük koruyucusu. Mikro motor termal koruyucuları söz konusu olduğunda, fiyat aralığı arasındadır $0.1 yuan ve $0.4 yuan. Modeller 5ap içerir, TB02-BB8D, 17ben, KSD9700, ST01, S06, vesaire., Esas olarak koltuk sunroof silecek motorları için kullanılan ve sızdırmazlık ve su geçirmez özelliklere sahip olan. 17AM modelinin parametreleri: normalde kapalı, çalışma sıcaklığı 120 derece, maksimum akım 10A~35A. Otomatik sıfırlama fonksiyonu, askeriyeye uygun, tıbbi ve diğer alanlar. Burada sıcaklık aralığını ve mevcut parametreleri vurgulamamız gerekiyor, otomatik sıfırlamanın özelliklerinin yanı sıra.

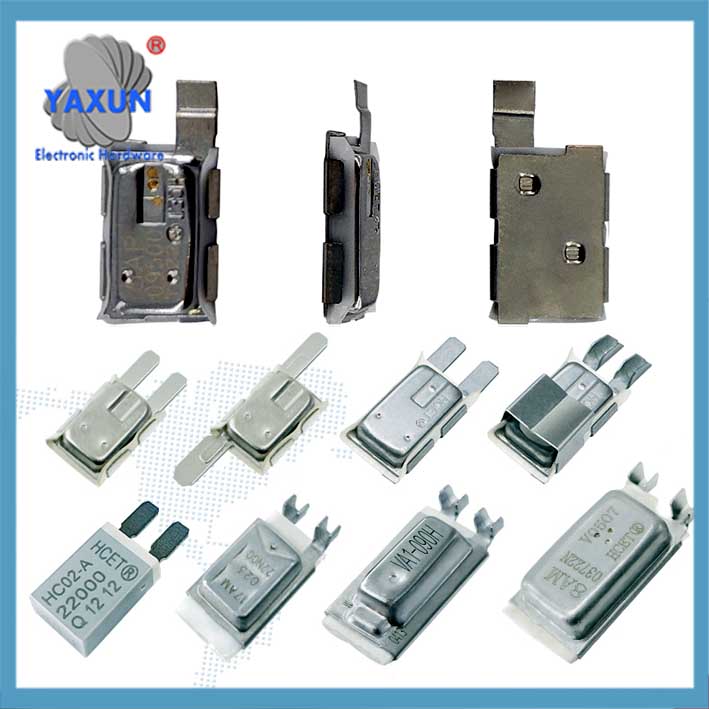

Motorlu TB05, BB8DTB02, ST-22 35°C- 160°mini termal koruyucu

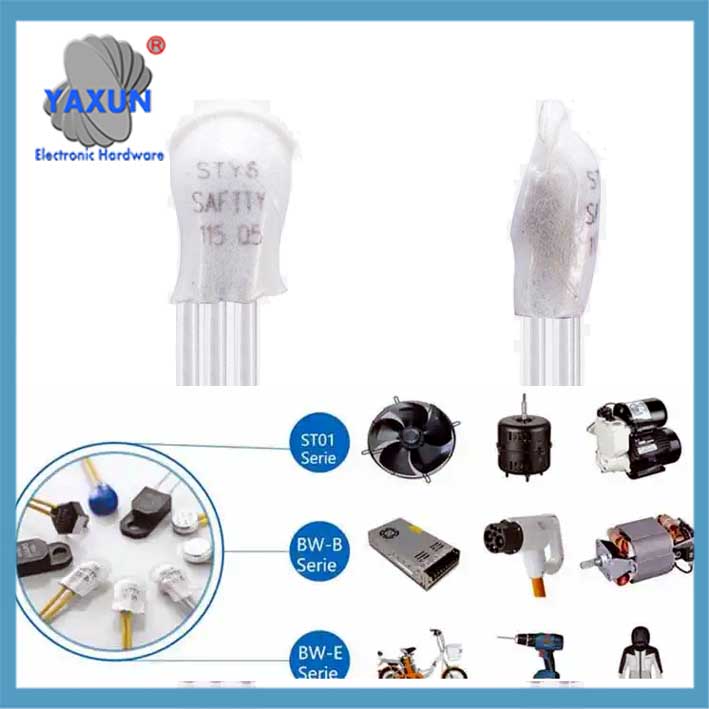

Mikro termal koruyucu sıcaklık kontrol anahtarı S01, S06, ST-22

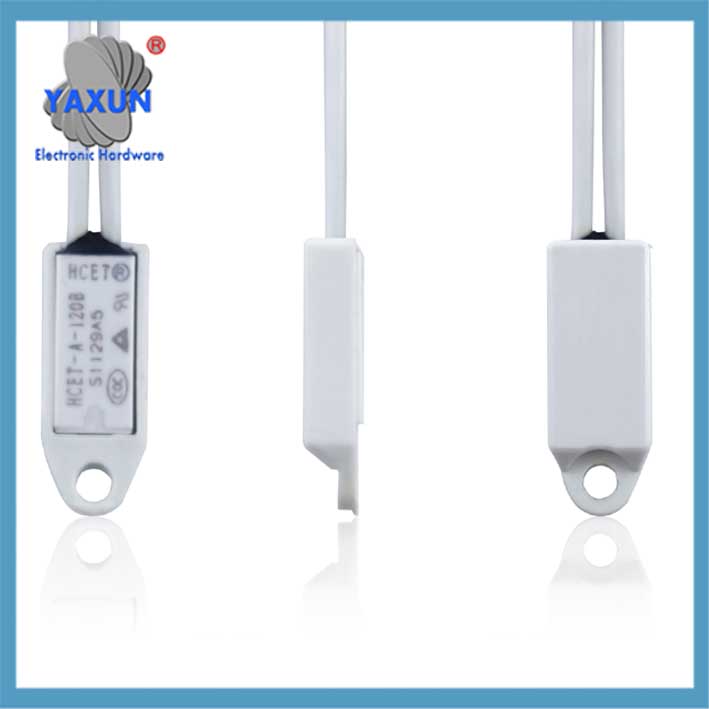

2Milletvekili, 6Erişim noktası, 17AM+PTC, 5Erişim noktası, 8sabah, KSD9700 Motor Aşırı Isıtı Koruma Anahtarı

Motor aşırı yük koruyucuları hakkında, motorlu motor koruyucuları (M-B) mikroişlemci teknolojisini kullanın. Aşırı akım gibi birden fazla korumaya sahiptir, faz hatası, ve durak, ve yolculuk süresi ayarlanabilir (0.2-30 saniye), ve manuel veya elektrikli sıfırlamayı destekler. Parametre ayarlama yöntemi eklenmiştir, aşırı akım korumasını ayarlamak gibi 1.5-2 anma akımının ve aşırı yükün çarpımı 1.1-1.3 kez. Bu ayarlar pratik uygulamalar için çok önemlidir..

Motor aşırı yük koruyucusu durma koruması, başlatma tamamlandıktan sonra etkili olur. Akım ayarlanan değeri aştığında, hemen harekete geçecektir. Hızlı kesme koruması kısa devre arızaları içindir, ve iki eyalete ayrılmıştır: başlatma ve çalıştırma. Aşırı ısınma ters zamanlı koruması, ısı birikimi modelini temel alır, pozitif ve negatif dizi akımlarının termal etkilerinin birleştirilmesi. Kullanıcıların farklı arızalarla nasıl başa çıkacaklarını anlamalarını sağlamak için bu koruma mekanizmalarının maddeler halinde açıklanması gerekir..

In terms of installation and compatibility, it is pointed out that the protector can be installed at the front end of the inverter, but attention should be paid to the rated current matching and grounding requirements (wire diameter ≥3.5mm², rezistans <10Ah). The difference between thermal relays and temperature relays is that the former is based on the thermal effect of current, and the latter is installed inside the motor to measure temperature. It is necessary to distinguish here to avoid confusion.

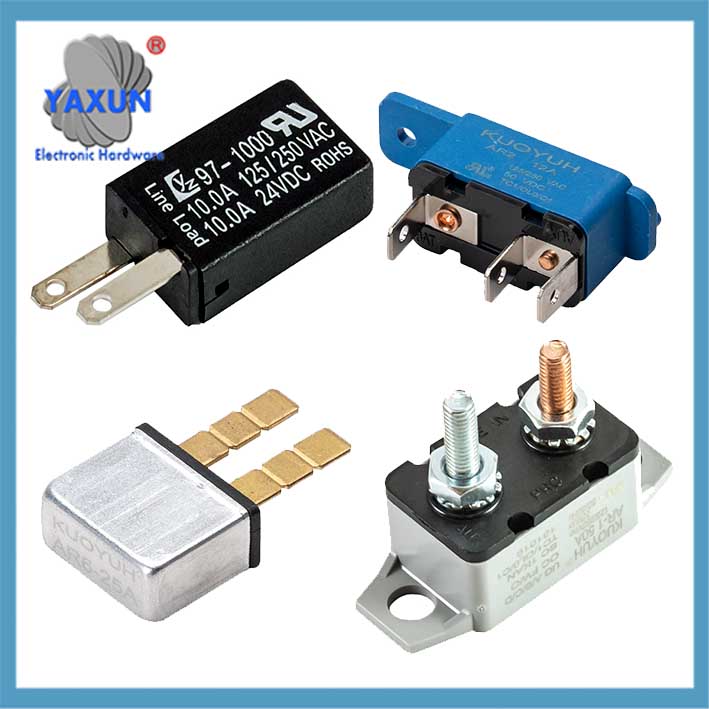

Automotive Motor Circuit Breakers AR, AR2, 24, 97, 18, 17 Seri

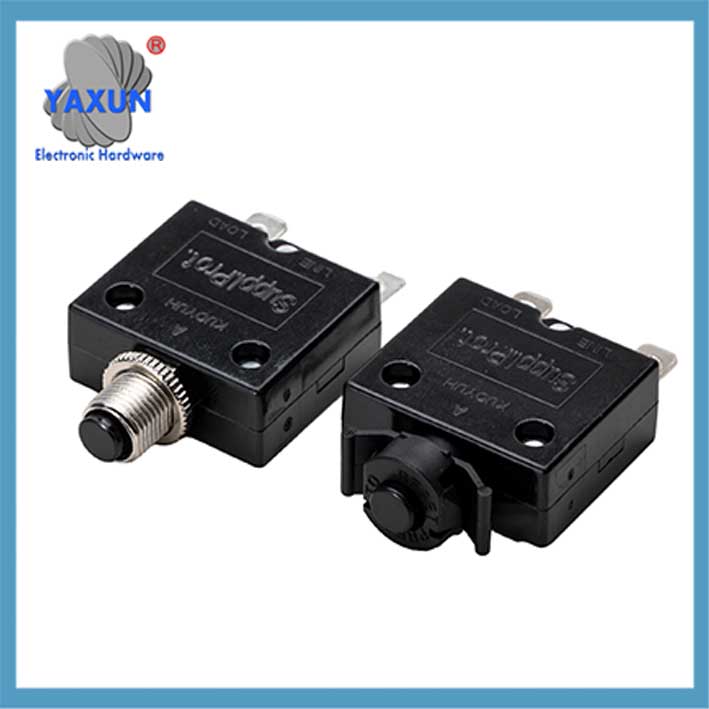

98 Series Manual, Automatic Reset Motor Overload Protector

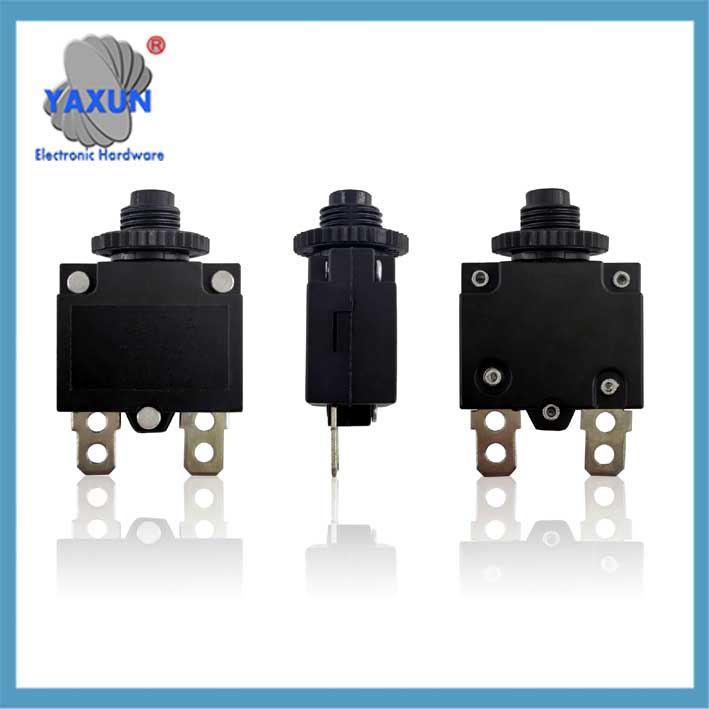

KUOYUH 88 Series Motor Overload Protector

BEN. Overheat protection switch (temperature protector)
‌Working principle and characteristics‌
Using bimetallic temperature sensing elements, when the temperature reaches the set threshold, kontaklar otomatik olarak açılır/kapanır ve devreyi keser; sıcaklık düştüğünde, otomatik olarak sıfırlanır ve çalışmaya devam eder.
‌Tipik modeller‌: sabah 17 gibi, 17AM+PTCT, TB02-BB8D serisi, çalışma sıcaklığı 40°C~160°C, maksimum akım 10A~60A, anma gerilimi 250V, normalde kapalı tasarım, su geçirmez sızdırmazlık fonksiyonu ile.
‌Hacim ve kurulum‌: Minyatürleştirilmiş tasarım (düz kurulum gibi), alanı kısıtlı sahneler için uygun, doğrudan motor sargısına veya ısıtma bileşeninin yüzeyine gömülü.

‌Temel uygulama senaryoları‌
Otomotiv mikro motorları: açılır tavan motorları, silecek motorları, koltuk ayar motorları, vesaire.
Ev aletleri: soğutma fanları gibi düşük güçlü cihazlar, su pompası motorları, ve aşırı ısınmayı önlemesi gereken elektrikli aletler.
Bir ateşleme sisteminde, aşırı ısınmadan kaynaklanan hasarları önlemek için motoru kapatabilir.

II. Aşırı yük koruyucusu (KUOYUH motor koruyucusu)
‌Çok fonksiyonlu koruma mekanizması‌
"Aşırı yük koruması": Nominal değeri aştığında akımı ve açmayı izleyin (genellikle şu şekilde ayarlanır: 1.1-1.3 kez).
"Kısa devre koruması": Akım anormal şekilde yükseldiğinde devreyi anında keser (eylem zamanı <0.1 ikinci).
"Bıçaklanma koruması": Akım, çalıştırmadan sonra nominal değerin ≥ 0'ü olmaya devam ederse, hemen harekete geçecek.
‌Faz kaybı/dengesizlik koruması‌: Faz kaybı veya üç faz dengesizliği olduğunda, içinde cevap verecektir 3 saniye.
Motor devresinden akan akımı izler ve akım önceden belirlenmiş bir sınırı aştığında devreyi açar.
Mekanizma:
Termal olabilir (bimetalik şerit kullanma) veya elektronik, ve başlangıç ​​dalgalanmalarına izin vermek için belirli bir gecikme süresinden sonra açılır.
Kullanım Durumları:
Motorları sürekli aşırı akım durumlarından kaynaklanan hasarlardan korur, sıkışmış bir pervane veya yüksek torklu yükün neden olduğu sorunlar gibi.
Örnek:
Buzdolabı kompresörü aşırı yük koruyucusu, aşırı ısınırsa veya çalışmazsa kompresörü kapatacaktır..

‌Teknoloji yükseltme özellikleri‌
Entegre mikroişlemci, akımın gerçek zamanlı, yüksek hassasiyetli izlenmesini destekler, Gerilim, sıcaklık, ve LED aracılığıyla arızanın nedenini gösterir.
Her iki iletişim fonksiyonuna da sahiptir (RS485 arayüzü gibi) ve uzaktan sıfırlamayı ve veri yüklemeyi destekler.
35mm ray montajına uygundur, geleneksel termal rölelerin doğrudan yerini alabilir.

III. Seçim ve kurulum noktaları
‌Parametre ayarlama prensibi‌
Aşırı akım koruma akımı: olarak ayarlamak 1.5-2 motorun nominal akımının katı.
Sıcaklık koruması: Nominal akım 0.8 motorun nominal değerinin katı.
Durma koruması: Eşik şu şekilde ayarlandı: 200% anma akımının, ve eylem sıfır gecikmelidir.

‌Uyumluluk hususları‌
İnverterin ön ucunu kurarken, invertör çıkış gücü eşleştirilmelidir, ve yanlış tetiklemeyi önlemek için nominal akım maksimuma ayarlanır.
Topraklama gereksinimleri: Koruyucu ve motor güvenilir bir şekilde topraklanmalıdır (tel çapı ≥ 3,5mm² bakır tel, topraklama direnci <10Ah).

IV. Tipik ürünlerin karşılaştırılması

Uç: Mikro motorlar için, entegre sıcaklık anahtarları (sabah 17 gibi) kompakt koruma için tercih edilir; endüstriyel senaryolarda, akıllı koruyucular (ARD2 gibi) karmaşık hatalarla uğraşmak gerekiyor.
