Motor termal koruyucusunun doğru takıldığından ve güvenilir şekilde çalıştığından emin olmak için, motor tipine ve uygulama senaryosuna göre temel kurulum adımları ve önlemler aşağıda verilmiştir:
🔧 Ben. Temel Kurulum Adımları
Koruyucuyu Bulun:
Motorun tasarımına ve çalışma ortamına göre termal koruyucunun en iyi yerleşimini belirleyin. Isı üretimini doğru bir şekilde izleyecek şekilde konumlandırılmalıdır.
Kablolama:
Doğru ve güvenli bağlantılardan emin olmak için üreticinin kablo bağlantı şemalarını dikkatle izleyin. Yanlış kablolama arızalara veya yanlış okumalara yol açabilir.
Koruma Ayarları:
Koruyucu üzerindeki sıcaklık sınırını motorun tasarımına ve çalışma ortamına göre ayarlayın. Bu, koruyucunun aşırı ısınmadan önce motoru kapatmasını sağlar.
Güvenli Kurulum:
Koruyucunun güvenli bir şekilde monte edildiğinden ve hiçbir kablonun açıkta olmadığından veya hasar görmediğinden emin olun..
Test:
Kurulumdan sonra, Doğru sıcaklık ayarında tetiklendiğini doğrulamak için termal koruyucuyu test edin.
Önemli Hususlar:
Emniyet: Herhangi bir elektrikli ekipman üzerinde çalışmadan önce daima gücü kesin.
Aşırı Yük Koruması: Aşırı yüklenmeyi önlemek için termal koruyucunun doğru şekilde ayarlandığından emin olun, motora zarar verebilecek olan.
Belgelere Başvurun: Özel talimatlar ve kablo bağlantı şemaları için üreticinin belgelerine bakın.
Bu adımları takip ederek, motor termal koruyucunuzun doğru takıldığından ve motoru aşırı ısınmaya karşı etkili bir şekilde koruduğundan emin olabilirsiniz..
Güç kapatma işlemi
Kurulumdan önce, Elektrik çarpması kazalarını önlemek için ana güç kesilmeli ve güç kontrol edilmelidir..

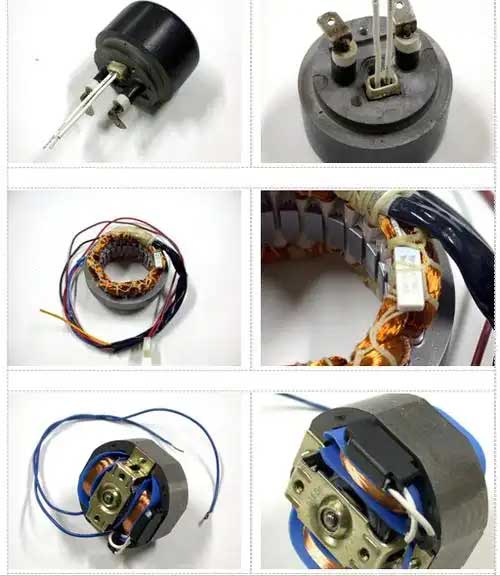

Kurulum konumunu belirleyin
"Geleneksel motor": Kontaktör çıkışı ile motor girişi arasına seri olarak bağlayın (ana devre);
Yıldız-üçgen marş motoru: Tam akım izlemeyi sağlamak için tercihen ana devrenin üstüne monte edin.
Kablolama spesifikasyonu
Güç hattı→Koruyucu girişe bağlanın (işaretlenmiş “İÇİNDE” veya “L”);
Motor hattı→Çıkışa bağlan (işaretlenmiş “DIŞARI” veya “T1/T2”);
"Kurşun tel işleme": Telin zarar görmesini önlemek için bükülme noktası kökten ≥6 mm'dir.

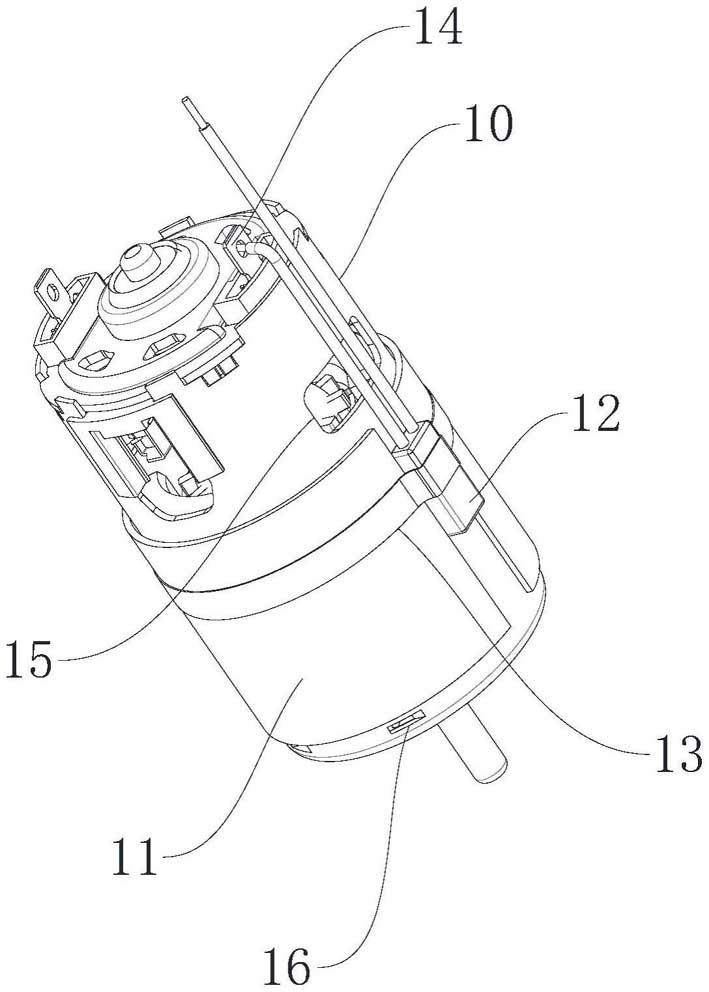

Sabit yöntem
Mekanik akmanın zayıf temasa neden olmasını önlemek için vidalar/perçinlerle sabitleme sırasında gevşeme önleyici rondelalar gereklidir.
"Fonksiyonel test"
Güç geri geldikten sonra, Kapanma yanıtını tetiklemek amacıyla aşırı ısınmayı simüle etmek için giriş ve çıkış terminallerinin bağlantısını tespit etmek için bir multimetre kullanın.
⚠️ II. Önemli tuzaklardan kaçınma kılavuzu
| Yanlış işlem | Doğru yöntem | Risk uyarısı |
| Kurşunun kökünde zorla bükülme | Yavaşça kökten 6 mm uzağa doğru bükün | Kurşun kırılmasından kaynaklanan koruma arızası |
| Bimetalin yanındaki termal eleman | Isıtma elemanı doğrudan bimetalin altına yerleştirilir (ısı iletimini hızlandırır) | Eylem gecikmesi motoru yakar |
| Kaynak sonrası soğutulmamış | Kaynaktan sonra ≥30 saniye sonra cebri soğutma | Termistör karakteristik kayması |
| Motor tipine göre seçilmemiş | Delta motor, diferansiyel faz kaybı koruma tipini seçmelidir (JR20 gibi) | Faz kaybolduğunda kör alanın korunması |
🔌 III. Özel senaryolara yönelik önlemler
"Otomobil motoru"
Saf mekanik koruyucuları devre dışı bırakın, ve entegre LIN veriyoluna sahip akıllı modüllere öncelik verin (TI DRV5013 gibi) sıkışma önleme fonksiyonuna müdahaleyi önlemek için.
Değişken frekanslı motor
Koruyucu olması lazım >50invertörden cm uzakta, ve korumalı tel, elektromanyetik girişimi bastırmak için topraklanmıştır.
Mikro motor (dron gibi)
Dahili PTC koruyucuları (Murata POSISTOR® gibi) doğrudan sargılara bağlanması gerekir, ve ısı iletim verimliliğini artırmak için termal gres uygulanmalıdır.
ek: Mevcut spesifikasyonun ayarlanması
Kararlı çalışan motor: Ayar akımı = motor nominal akımı × (0.95~1.05)
Motorun sık çalıştırılıp durdurulması: Ayar akımı = nominal akım × 1.2 (zaman rölesi ile işbirliği yapmamız gerekiyor)
✅ Kabul standardı
Koruyucuyu manuel olarak tetikledikten sonra, kontaktör içeride açılmalıdır 0.5 saniye;
Sürekli çalışmadan sonra 72 saat, terminal sıcaklık artışı ≤40K;
Titreşim testinden sonra (ISO 16750), koruma fonksiyonu normal.
Kurulum şeması örneği:
düz metin Kodu Kopyala
[Güç] → [Devre kesici] → [Kontaktör] → [Termal koruyucu] → [Motor]
↑
[Kontrol devresi] ← [Koruyucu yardımcı kontak]
Not: Ok mevcut yönü gösterir
Bu süreci takip ederek önleyebilirsiniz 90% kurulum hataları. İlk kurulumdan sonra her ay kontakların oksidasyonunun kontrol edilmesi önerilir..
