Aşağıda yapısal özelliklerin ayrıntılı bir analizi bulunmaktadır., KSD301/KSD302 sıcaklık şalteri çekirdek sıcaklık algılama elemanının çalışma prensibi ve teknik noktaları – "bimetalik şerit":
BEN. Bimetalik sıcaklık algılama elemanının temel özellikleri
| Özellikler | Teknik açıklama |
| Malzeme yapısı | Farklı genleşme katsayılarına sahip iki metal alaşımından oluşan bir kompozit (nikel demir/manganez bakır gibi), disk şeklinde ince bir tabaka yapısına damgalanmıştır |
| Çalışma prensibi | Sıcaklık yükselir → Bimetalik şerit ısı nedeniyle deforme olur → Ark yüksekliği aniden değişir → Mekanik mekanizmayı anında zıplatacak ve kontakları açıp kapatacak şekilde çalıştırır |
| Tepki hızı | Temas noktalarında ark hasarını önlemek için milisaniye seviyesinde ani atlama hareketi |
| Sıcaklık doğruluğu | Tolerans ±2°C kadar düşük (yüksek hassasiyetli tip), geleneksel modeller ±3~10°C, metal levhanın ısıl işlem prosesi ile belirlenir |
| Mekanizmayı sıfırla | Sıcaklık düştükten sonra, bimetalik şerit orijinal durumuna geri döner ve kontaklar otomatik olarak sıfırlanır (normalde kapalı tip sıcaklık düştüğünde kapanır, normalde açık tip sıcaklık düştüğünde açılır) |

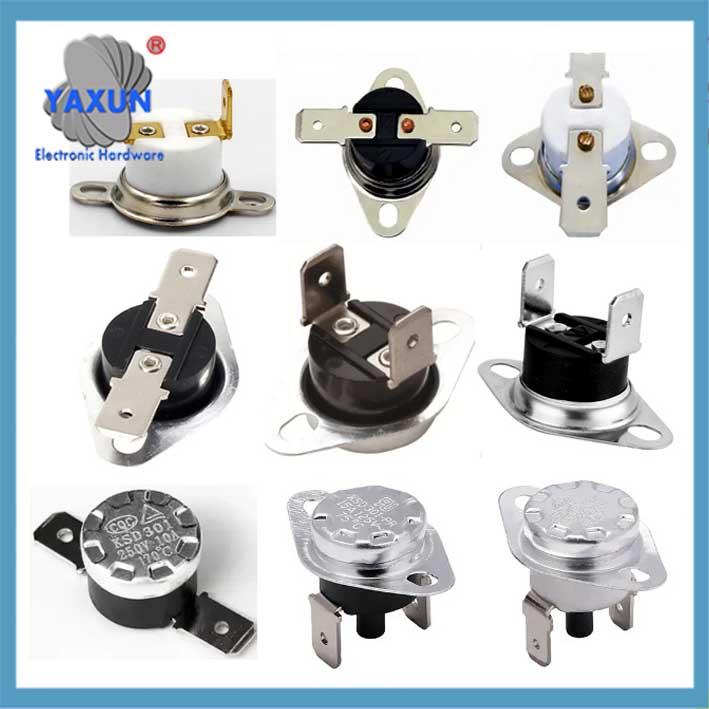

 Normal açık KSD301 sıcaklık şalteri bimetalik sıcaklık algılama elemanı |

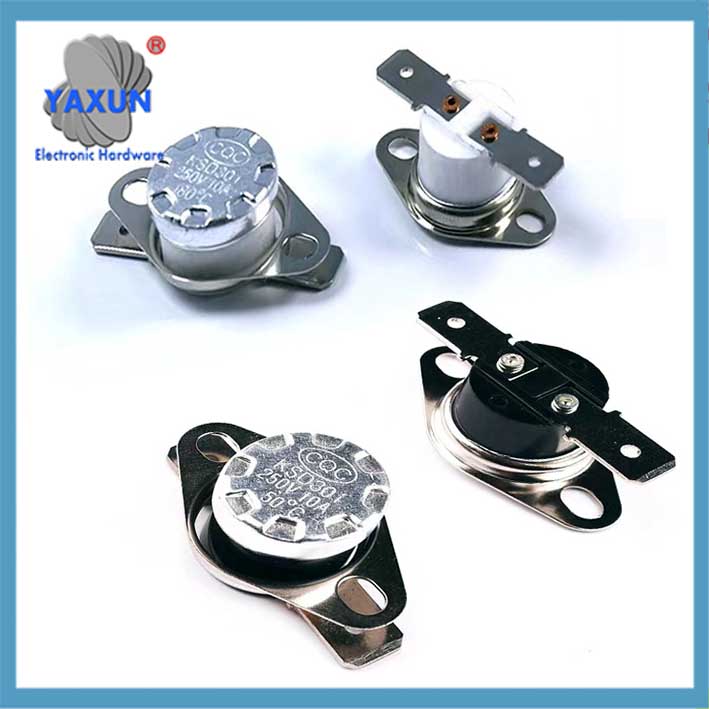

 Yüksek Sıcaklık Sınırı Anahtarı KSD301 |

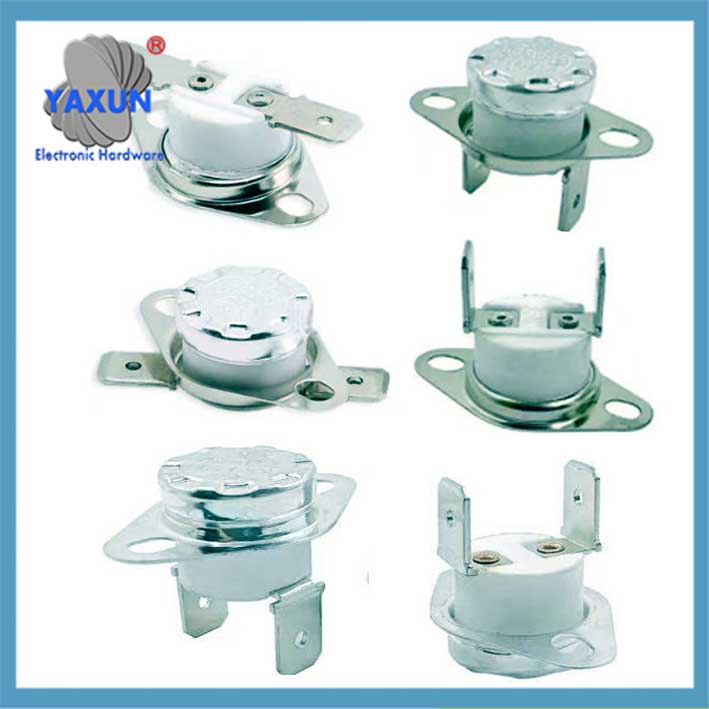

 KSD301'in bimetalik sıcaklık algılama elemanı |
KSD301 Sıcaklık Anahtarı Parametreleri
II. Çalışma sürecinin ayrıştırılması
denizkızı Kodu Kopyala
grafik LR
A[normal sıcaklık durumu] –>|bimetalik şerit serbest ve düz| B[kontak kapalı/açık]
C[sıcaklık aksiyon değerine yükselir] –>|bimetalik şerit kemer yüksekliğinde ani değişim| D[anlık sıçrama tahrik mekanizması]
D –>|normalde kapalı tip| E[kontak kesme devresi]
D –>|normalde açık tip| F[kontak bağlantı devresi]
G[sıcaklık sıfırlama değerine düşer] –>|bimetalik şerit düzlüğe döner| B
Önemli nokta: Bimetalik şerit kemer yüksekliği ani değişim adının kaynağıdır “geçmeli tip kesme anahtarı”, Temas eyleminin temiz olduğundan ve ara durum olmadığından emin olmak.
III. Kullanım ve bakım için önemli noktalar
Mekanik hasar
Bimetalik şeridin dış kuvvetle sıkılması yasaktır, Deformasyon, işlem sıcaklığının kaymasına veya bozulmasına neden olacağından.
Isı iletimi gereksinimleri
Kurulum yüzeyinin düz ve temiz olması gerekir, ve ısının metal şeride zamanında aktarılmasını sağlamak için termal gres uygulanmalıdır..
Sıcaklık sınırlamaları
Bimetalik şerit tolerans sınırı: kısa süreli ≤300°C, uzun vadeli ≤240°C (aşırı ısınma metal yorgunluğuna yatkındır).
"Yük eşleştirme"
Nominal akımı aşmak kesinlikle yasaktır (15A yüke bağlı 10A modeli gibi), arkın yüksek sıcaklığı bimetalik şeridi sinterleyeceğinden.
IV. Arıza teşhisi referansı
"Temas yapışması" : Aşırı yük akımı ark kaynağına neden olur, ve yük eşleşmesinin kontrol edilmesi ve modelin değiştirilmesi gerekiyor.
"Eylem gecikmesi" : Kurulum yüzeyi termal olarak zayıf iletkenliğe sahiptir veya bimetalik şerit eskimektedir, bu nedenle silikon yağını yeniden uygulayın veya bileşeni değiştirin.
Sıfırlama hatası : Bimetalik şerit deforme olmuş ve sıkışmış, ve termostatın tamamen değiştirilmesi gerekiyor.
▶️ Özet: Bimetalik şerit “sıcaklık sensörü + aktüatör” KSD301'in entegre bileşeni. Disk şeklindeki yapı tasarımı ve alaşım oranı, sıcaklık kontrolü doğruluğunu ve güvenilirliğini doğrudan belirleyin.
