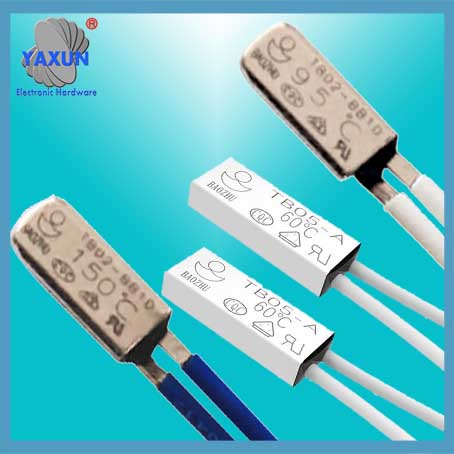

TB02-BB8D สวิตช์ระบายความร้อนแบตเตอรี่ขนาดเล็กที่สุด

ตัวป้องกันความร้อนซีรีส์ TB02 คือตัวป้องกันความร้อนขนาดเล็กที่พัฒนาและผลิตโดย YAXUN อย่างอิสระ, และได้รับรางวัลใบรับรองสถิติโลก. แบ่งออกเป็นสองรูปแบบ: ประเภทอุณหภูมิบริสุทธิ์และประเภทการป้องกันความร้อนสูงเกินไปและกระแสเกินแบบคู่. มีความน่าเชื่อถือและการทำซ้ำสูง. ขายึดโครงสร้างเหล็กทำให้ประสิทธิภาพมีเสถียรภาพมากขึ้น, และกระบวนการสอบเทียบอุณหภูมิอัตโนมัติทำให้มีความแม่นยำในการควบคุมอุณหภูมิสูง, การตรวจจับอุณหภูมิที่ละเอียดอ่อน, และรูปลักษณ์ที่กะทัดรัด. เหมาะสำหรับการใช้งานที่มีการติดตั้งอย่างแน่นหนาบนหรือภายในขดลวด, สามารถจัดเตรียมการประมวลผลแบบกำหนดเองได้ตามความต้องการของลูกค้า. ใช้กันอย่างแพร่หลายในแบตเตอรี่, มอเตอร์แบบท่อ, แสงสว่าง, หม้อแปลงไฟฟ้า, มอเตอร์, ปั๊มน้ำ, บ้านอัจฉริยะ, สายไฟและอุปกรณ์การแพทย์.

TB02B-BB8D เทอร์โมสตัทบางเฉียบ, ขนาด 13 × 5.4 × 2.4มม (ยาว × กว้าง × หนา). 20 ~ 155 ° C เครื่องควบคุมอุณหภูมิต่ำ [ปกติปิด / ประเภทเปิดปกติ]
การใช้โลหะคู่ที่มีรูปทรงบางอย่างไม่จำเป็นต้องใช้กลไกเสริม.
เฉพาะอุณหภูมิและกระแสและผลกระทบของความร้อนของชิ้นส่วนไบเมทัลลิกเท่านั้นที่สามารถทำให้สถานะของส่วนประกอบไบเมทัลลิกเปลี่ยนแปลงอย่างรวดเร็ว, และขับเคลื่อนหน้าสัมผัสโดยตรงเพื่อให้เกิดการตัดและเชื่อมต่อวงจรอัตโนมัติ. การป้องกันความร้อนสูงเกินไปและการโอเวอร์โหลด.
มีข้อดีคือมีขนาดเล็กและมีความไวสูง.

ความได้เปรียบทางการแข่งขัน:
ขนาดเล็ก, ติดตั้งง่าย
ความต้านทานภายในต่ำ, น้อยกว่า 25 mΩ
bimetal แบบ snap-action, ตอบรับอย่างรวดเร็ว
ชีวิตถึง 10,000 ครั้ง
กระบวนการเคลือบป้องกันสุญญากาศ
การป้องกันแบบคู่อุณหภูมิปัจจุบัน
ตะกั่วสามารถปรับแต่งได้ตามความต้องการ
ทางเลือก SENSATA 4MM / 6มม, ที่รัก, อีซูซุ IP405 / 505 และสินค้านำเข้าอื่นๆ
พารามิเตอร์ประสิทธิภาพ:
ขนาด 1, เซ็นเซอร์อุณหภูมิ 15 * 5.4 * 2.4มม; 2, หัวความร้อน 11.5 * 5 * 2.4มม
ความจุหน้าสัมผัส 10K (4ก / 12กระแสตรง 3A / 24กระแสตรง 3A / 120VAC2A / 250VAC)
อุณหภูมิในการทำงาน 30 - 155 ℃
ความแม่นยำ ± 5 ± 3 ± 1 ℃
ความต้านทานภายในน้อยกว่า 25 mΩ

ตรวจสอบสิทธิ์:

หน่วยงาน หมายเลขแฟ้ม ใบสมัครหมายเลขมาตรฐาน
ยูแอล E305764 873 ป้องกันมอเตอร์
วีดีอี 40016121 EN60730-2-2 การป้องกันมอเตอร์
TUV R50109800 EN60730-2-3 ระบบป้องกันแสงสว่าง
TUV R50110965 EN60730-2-9 ตัวตัดความร้อน
CB CN5785 IEN60730-2-2 อุปกรณ์ป้องกันมอเตอร์
CQC CQC05002013372 GB14536.1 GB14536.3 การป้องกันมอเตอร์ ขีดจำกัดและการควบคุมการควบคุม
มิติ

แบบอย่าง	ล(มม)	ว(มม)	ชม(มม)	ลวดตะกั่ว
TB02-BB8D	15	5.4	2.4	3266--AWG22#3135--AWG24# หรือแถบนิกเกิลตามปกติความยาว 70 มม. หรือตามความต้องการของลูกค้า
TB02-BB1D	11.5	5	2.4
TB02-BB7D	11	5.4	2.4

อัตราการติดต่อสูงสุด

แรงดันไฟฟ้า	ปัจจุบัน
12 กระแสตรง	4 แอมแปร์
24 กระแสตรง	3 แอมแปร์
125 VAC	3 แอมแปร์
250 VAC	2 แอมแปร์

อุณหภูมิเปิด&รีเซ็ตอุณหภูมิ

รหัส	อุณหภูมิเปิด	รีเซ็ตอุณหภูมิ	รหัส	อุณหภูมิเปิด	รีเซ็ตอุณหภูมิ
30	30±3.5°ซ	≥20°ซ	95	95±5°ซ	70±15°ซ
35	35±4°ซ	≥25°ซ	100	100±5°ซ	70±15°ซ
40	40±4.5°ซ	≥30°ซ	105	105±5°ซ	75±15°ซ
45	45±5°ซ	≥33°ซ	110	110±5°ซ	75±15°ซ
50	50±5°ซ	≥35°ซ	115	115±5°ซ	80±15°ซ
55	55±5°ซ	42±6°ซ	120	120±5°ซ	85±15°ซ
60	60±5°ซ	45±8°ซ	125	125±5°ซ	85±15°ซ
65	65±5°ซ	48±10°ซ	130	130±5°ซ	90±15°ซ
70	70±5°ซ	50±12°ซ	135	135±5°ซ	95±15°ซ
75	75±5°ซ	53±14°ซ	140	140±5°ซ	100±15°ซ
80	80±5°ซ	55±15°ซ	145	145±5°ซ	100±15°ซ
85	85±5°ซ	60±15°ซ	150	150±5°ซ	105±15°ซ
90	90±5°ซ	65±15°ซ	155	155±5°ซ	110±15°ซ
