ฟิวส์ไฟฟ้าป้องกันกระแสเกินเป็นอุปกรณ์ป้องกันวงจรที่ตัดกระแสไฟฟ้าผิดปกติผ่านกลไกการฟิวส์. หน้าที่หลักของมันคือฟิวส์เมื่อกระแสไฟฟ้าเกินค่าที่กำหนดเพื่อปกป้องอุปกรณ์แบ็คเอนด์. ต่อไปนี้เป็นคำอธิบายโดยละเอียดของการจำแนกประเภทและคุณลักษณะ:

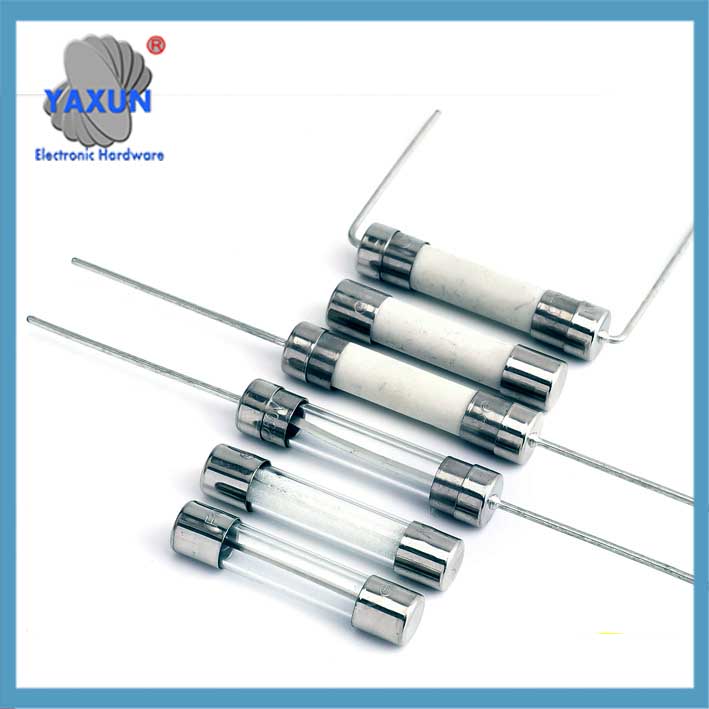

6×30 อุปกรณ์ป้องกันกระแสไฟเกินฟิวส์เซรามิก

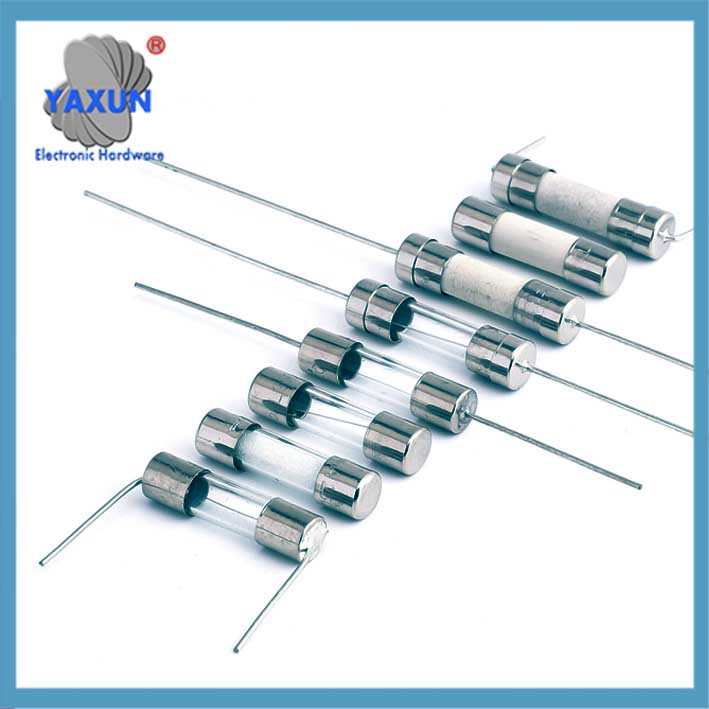

5×20 อุปกรณ์ป้องกันกระแสไฟเกินฟิวส์แก้ว

3.6×10 มม. ฟิวส์แบบตลับสำหรับการป้องกันกระแสไฟเกิน

ฟิวส์ชนิดฟิวส์แบบดั้งเดิม
‌ หลักการทำงาน ‌:
เมื่อกระแสเกินขีดจำกัด, โลหะหลอมละลายเนื่องจากผลกระทบความร้อนของจูลและตัดการเชื่อมต่อวงจร, ซึ่งเป็นอุปกรณ์ป้องกันแบบครั้งเดียว. เวลาตอบสนองโดยทั่วไปอยู่ในหน่วยมิลลิวินาที, และการป้องกันการลัดวงจรต้องใช้การหลอมอย่างรวดเร็ว (เช่นฟิวส์หลอดแก้วเวลาหลอมรวม ≤40ms) ‌. ลิงค์หลอมละลาย:
ฟิวส์ประกอบด้วยขนาดเล็ก, ลวดหรือแถบนำไฟฟ้า (ลิงค์หลอมละลาย) ออกแบบให้ละลายหรือกลายเป็นไอเมื่อกระแสไฟฟ้าไหลผ่านเกินความจุที่กำหนด.
การป้องกันกระแสเกิน:
การกระทำที่หลอมละลายนี้จะเปิดวงจร, ขัดขวางการไหลของกระแสไฟฟ้าและป้องกันความเสียหายเพิ่มเติม.
แบบใช้ครั้งเดียว:
ฟิวส์ได้รับการออกแบบสำหรับการใช้งานเพียงครั้งเดียวและต้องเปลี่ยนใหม่หลังจากที่เกิดการขัดจังหวะวงจร.

ความน่าเชื่อถือ: ฟิวส์มีชื่อเสียงในด้านความน่าเชื่อถือในการขัดจังหวะกระแสไฟเกิน.
ความคุ้มค่า: โดยทั่วไปมีราคาไม่แพงเมื่อเทียบกับอุปกรณ์ป้องกันกระแสเกินอื่นๆ.
ความเรียบง่าย: การออกแบบที่เรียบง่าย, ทำให้ง่ายต่อการเข้าใจและใช้งาน.
ความหลากหลาย: ฟิวส์มีหลายขนาด, รูปร่าง, และพิกัดปัจจุบันเพื่อให้เหมาะกับการใช้งานที่แตกต่างกัน.
ประเภท: ฟิวส์แบ่งออกเป็นประเภทต่างๆ (เช่น, ล, RK1, RK5, ต, J, ซีซี, ฯลฯ) เพื่อจัดการกับสถานการณ์กระแสไฟเกินเฉพาะและข้อกำหนดด้านประสิทธิภาพ.

‌ประเภทและโครงสร้าง‌ ‌ประเภทปลั๊กอิน‌: ที่ใช้กันทั่วไปในวงจรรถยนต์, ปัจจุบัน 1-120A, แบ่งออกเป็นสี่ข้อกำหนดตั้งแต่ขนาดเล็กมากไปจนถึงขนาดใหญ่.
‌ประเภท SMD‌: บรรจุภัณฑ์เอสเอ็มดี, เหมาะสำหรับ PCB ความหนาแน่นสูง, ที่มีส่วนผสมของสารดับเพลิงส่วนโค้งทรายควอทซ์.
‌ประเภทหลอดแก้ว‌: เปลือกโปร่งใสสะดวกในการสังเกตสถานะฟิวส์, ปัจจุบัน 0.5-80A.

‌พารามิเตอร์หลัก‌ ‌จัดอันดับกระแส/แรงดันไฟฟ้า‌: เช่น ประเภทชะลอความเร็ว 250V/10A, มันจะต้องมีการลดทอนตาม 75% (มาตรฐานยูแอล) หรือ 90% (มาตรฐานไออีซี) ของกระแสที่เกิดขึ้นจริง.
‌ลักษณะการหลอมรวม‌: ประเภทหักเร็ว (ป้องกันการลัดวงจร) และแบบชะลอความเร็ว (ป้องกันไฟกระชาก).

ฟิวส์จะใช้เมื่อใด?
วงจรสาขา:
ฟิวส์มักใช้ในระบบไฟฟ้าในครัวเรือนและเชิงพาณิชย์เพื่อปกป้องแต่ละวงจร.
การป้องกันอุปกรณ์:
สามารถใช้เพื่อปกป้องส่วนประกอบเฉพาะภายในอุปกรณ์, เช่นหม้อแปลงไฟฟ้าหรือแผงวงจร.
หน่วงเวลาและออกฤทธิ์เร็ว:
ฟิวส์สามารถออกแบบสำหรับการใช้งานแบบหน่วงเวลาได้ (เช่น, สำหรับโหลดอุปนัยที่มีกระแสไหลเข้าสูง) หรือแอพพลิเคชั่นที่ออกฤทธิ์เร็ว (เช่น, สำหรับโหลดต้านทาน).

ฟิวส์แบบรีเซ็ตได้เอง (กปปส) ‌กลไกการออกฤทธิ์‌
ทำจากโพลีเมอร์โมเลกุลสูงและอนุภาคนำไฟฟ้า, เรซินจะขยายตัวเนื่องจากความร้อนเมื่อมีกระแสเกินเกิดขึ้น, ปิดกั้นเส้นทาง, และเย็นลงเพื่อฟื้นฟูความต้านทานต่ำหลังจากกำจัดข้อผิดพลาด1011. ความเร็วในการตอบสนองจะแปรผกผันกับความเข้มของกระแสไฟฟ้า (เช่น 0805 แพ็คเกจการป้องกันระดับที่สอง)‌.

‌เมื่อเปรียบเทียบกับฟิวส์แบบเดิม‌

ตัวอย่างสถานการณ์กระแสเกิน:
ลัดวงจร:
เมื่อตัวนำตั้งแต่สองตัวขึ้นไปสัมผัสกันโดยตรง, สร้างเส้นทางความต้านทานต่ำสำหรับกระแส, เกิดไฟฟ้าลัดวงจร.
โอเวอร์โหลด:
เมื่อวงจรได้รับกระแสไฟฟ้าสูงกว่าความจุเป็นระยะเวลานาน, ถือว่าโอเวอร์โหลด.
ข้อผิดพลาดของพื้นดิน:
เมื่อกระแสไฟฟ้าไหลจากสายไฟที่มีไฟฟ้าลงสู่ดิน (โลก), มันเรียกว่ากราวด์ฟอลต์.
ข้อผิดพลาดส่วนโค้ง:
สิ่งเหล่านี้คือการปล่อยประจุไฟฟ้าที่เป็นอันตรายซึ่งอาจเกิดขึ้นได้ในสายไฟหรือส่วนประกอบทางไฟฟ้า.
ข้อจำกัด:
การเปลี่ยน: ฟิวส์จำเป็นต้องเปลี่ยนใหม่หลังจากที่ฟิวส์ขาด, ซึ่งอาจไม่สะดวก.
ไม่สามารถรีเซ็ตได้: ต่างจากเซอร์กิตเบรกเกอร์, ฟิวส์ไม่สามารถรีเซ็ตและนำกลับมาใช้ใหม่ได้.
อาจจะไม่แม่นยำเท่าไหร่: ฟิวส์อาจไม่ให้ความแม่นยำในระดับเดียวกันในการรบกวนกระแสเช่นเดียวกับเบรกเกอร์วงจรบางตัว.
สรุปแล้ว, ฟิวส์เป็นส่วนสำคัญของความปลอดภัยทางไฟฟ้า, มอบวิธีที่เชื่อถือได้และคุ้มค่าในการปกป้องวงจรและอุปกรณ์จากอันตรายจากกระแสไฟเกิน.
