ฟังก์ชั่นและแอปพลิเคชันของชิปชิปที่ตั้งใหม่ได้

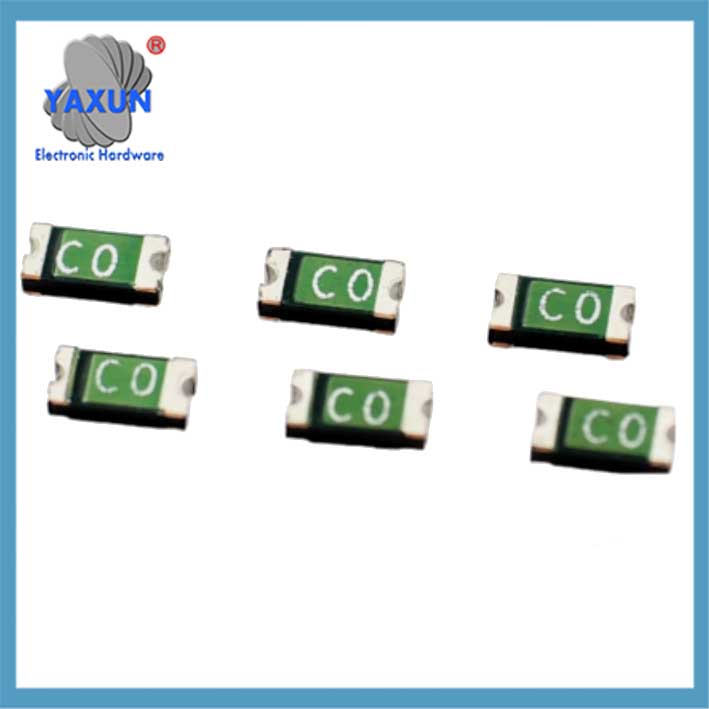

ฟิวส์ชิปแบบรีเซ็ตได้ (กปปส) เป็นส่วนประกอบป้องกันกระแสเกินตามลักษณะสัมประสิทธิ์อุณหภูมิเชิงบวกของโพลีเมอร์. มีฟังก์ชันรีเซ็ตอัตโนมัติ และใช้กันอย่างแพร่หลายในการป้องกันวงจรของอุปกรณ์อิเล็กทรอนิกส์. ต่อไปนี้เป็นประเด็นหลัก:
1. โครงสร้างและหลักการทำงาน
‌องค์ประกอบของวัสดุ‌
ประกอบด้วยเรซินโพลีเมอร์ที่ผ่านการบำบัดเป็นพิเศษ (เช่น โพลีเมอร์ PE) และอนุภาคนำไฟฟ้า (คาร์บอนแบล็คหรืออนุภาคโลหะ). ภายใต้สภาวะปกติ, อนุภาคที่เป็นสื่อกระแสไฟฟ้าจะสร้างเส้นทางที่มีความต้านทานต่ำ (0.1-หลายโอห์ม). ‌กลไกการป้องกัน‌
เมื่อเกิดกระแสเกิน, ผลกระทบทางความร้อนของกระแสทำให้เรซินละลายและขยายตัว, เครือข่ายนำไฟฟ้าจะพัง, และความต้านทานก็เพิ่มขึ้นสู่สภาวะต้านทานสูงทันที (มากถึงเมกะโอห์ม), จำกัดกระแสไว้ที่ไมโครแอมแปร์. หลังจากแก้ไขข้อบกพร่องแล้ว, อนุภาคนำไฟฟ้าจะเย็นลงและหดตัว, เชื่อมต่อใหม่, และคืนสถานะความต้านทานต่ำโดยไม่ต้องเปลี่ยนด้วยตนเอง. ‌

ผู้จัดจำหน่ายส่วนประกอบ AEM ฟิวส์แบบรีเซ็ตได้ของ PPTC

ฟังก์ชั่นและการประยุกต์ใช้ฟิวส์ชิป SMD ที่ตั้งใหม่ได้

ซัพพลายเออร์จีนฟิวส์รีเซ็ตชิป SMD

การป้องกันกระแสเกิน:
ฟิวส์แบบรีเซ็ตได้จะจำกัดการไหลของกระแสไฟฟ้าที่มากเกินไปในวงจร, ป้องกันความเสียหายต่อส่วนประกอบที่ละเอียดอ่อนในระหว่างการลัดวงจรหรือสภาวะโอเวอร์โหลด.

การป้องกันอุณหภูมิเกิน:
นอกจากนี้ยังสามารถรับรู้และตอบสนองต่ออุณหภูมิที่สูงเกินไปได้อีกด้วย, สะดุดเข้าสู่สถานะที่มีความต้านทานสูงเพื่อป้องกันความร้อนสูงเกินไปและความเสียหายที่อาจเกิดขึ้น.

การรีเซ็ตตัวเอง:
แตกต่างจากฟิวส์แบบเดิม, ฟิวส์แบบรีเซ็ตได้จะกลับสู่สถานะความต้านทานต่ำโดยอัตโนมัติเมื่อสภาวะความผิดปกติถูกลบออก และอุณหภูมิหรือกระแสไฟลดลงต่ำกว่าจุดกระตุ้น.

2. พารามิเตอร์และคุณลักษณะที่สำคัญ

พารามิเตอร์	คำอธิบาย
‌ถือครองกระแส‌	กระแสสูงสุดเพื่อรักษาการไม่เคลื่อนไหว (E.G. 0.05-3สำหรับ 0805 บรรจุุภัณฑ์)‌
‌‌กระแสการกระทำ‌‌	กระแสไฟคงที่ขั้นต่ำเพื่อกระตุ้นการป้องกัน (โดยปกติ 2 คูณกระแสการถือครอง)‌
‌ทนต่อแรงดันไฟฟ้า‌	ค่าทั่วไป 16-60V, ค่าแรงดันไฟฟ้าทนจะลดลงที่อุณหภูมิสูง‌
เวลาตอบสนอง‌	โอเวอร์โหลดสามารถทริกเกอร์ได้ในหน่วยมิลลิวินาที, ซึ่งเกี่ยวข้องกับกระแสโอเวอร์โหลดหลายตัว

3. สถานการณ์การใช้งานทั่วไป
เครื่องใช้ไฟฟ้า:
ใช้กันอย่างแพร่หลายในสมาร์ทโฟน, แล็ปท็อป, ทีวี, และอุปกรณ์อิเล็กทรอนิกส์อื่นๆ เพื่อป้องกันปัญหากระแสเกินและอุณหภูมิเกิน.
พาวเวอร์ซัพพลาย:
ให้การป้องกันที่เชื่อถือได้สำหรับแหล่งจ่ายไฟในอุปกรณ์และระบบต่างๆ, ป้องกันความเสียหายจากการลัดวงจรหรือกระแสไฟเกิน.
อิเล็กทรอนิกส์ยานยนต์:
ใช้ในรถยนต์เพื่อปกป้องอุปกรณ์อิเล็กทรอนิกส์บนแดชบอร์ด, โมดูลควบคุม, และระบบความบันเทิงจากกระแสเกิน.
โทรคมนาคม:
ปกป้องเราเตอร์, สวิตช์, และอุปกรณ์สื่อสารอื่นๆ จากความเสียหายที่เกิดจากกระแสไฟเกิน, ทำให้มั่นใจได้ถึงการเชื่อมต่อที่ไม่สะดุด.
ระบบควบคุมอุตสาหกรรม:
ปกป้องแผงควบคุมอิเล็กทรอนิกส์, PLC (คอนโทรลเลอร์ลอจิกที่ตั้งโปรแกรมได้), และส่วนประกอบที่สำคัญอื่นๆ ในสภาพแวดล้อมทางอุตสาหกรรม.
การใช้งานด้านการบินและอวกาศและนิวเคลียร์:
ให้การป้องกันที่เชื่อถือได้ในสภาพแวดล้อมที่การเปลี่ยนฟิวส์ทำได้ยากหรือทำไม่ได้.
อุปกรณ์การแพทย์:
สามารถพบได้ในอุปกรณ์ทางการแพทย์บางชนิด, สร้างความมั่นใจในความปลอดภัยและความน่าเชื่อถือของอุปกรณ์ทางการแพทย์ที่สำคัญ.
ระบบเครื่องเสียง:
ปกป้องลำโพง, โดยเฉพาะทวีตเตอร์, จากความเสียหายเนื่องจากการขับเกิน.

P075 ฟิวส์ 0.75A 13.2V ชิปที่ทำงานเร็ว SMD 1812 คาร์ทริดจ์ฟิวส์ ฟิวส์แบบรีเซ็ตได้

ฟิวส์กู้คืนตัวเอง SMD 1206 nSMD025 250MA 16V

1.1ชิป SMD ที่ออกฤทธิ์เร็ว 8V 1812 คาร์ทริดจ์ฟิวส์ ฟิวส์แบบรีเซ็ตได้

4. ข้อควรพิจารณาในการคัดเลือก
‌ การจับคู่ปัจจุบัน ‌: กระแสการบำรุงรักษาควรจะเป็น 1.25 สูงกว่ากระแสไฟสูงสุดในการทำงานของวงจรหลายเท่า;
‌การเลือกแพ็คเกจ‌: เลือก 0402/0603 และขนาดอื่นๆตามพื้นที่ PCB, และ 1812/2920 จำเป็นต้องมีบรรจุภัณฑ์สำหรับสถานการณ์ปัจจุบันที่มีระดับสูง;
aptability การปรับสภาพแวดล้อม ‌: การใช้งานปัจจุบันจะต้องลดลงในสภาพแวดล้อมที่มีอุณหภูมิสูงเพื่อหลีกเลี่ยงการกระตุ้นที่ผิดพลาด‌.

5. แนวโน้มการพัฒนาเทคโนโลยี
‌การเพิ่มประสิทธิภาพวัสดุ‌: วัสดุนาโนคอมโพสิตใหม่ปรับปรุงความเร็วการตอบสนองและความต้านทานแรงกด‌.
‌นวัตกรรมโครงสร้าง‌: ตัวอย่างเช่น, ยาซัน อิเล็คทรอนิคส์’ ส่วนประกอบแพตช์ที่ปรับได้นั้นเหมาะสำหรับรูปแบบวงจรที่แตกต่างกัน.

หากคุณต้องการมาตรฐานการทดสอบ, คุณสามารถอ้างอิงถึงสภาพแวดล้อม 25°C เพื่อตรวจสอบกระแสการบำรุงรักษา (ไม่มีการดำเนินการสำหรับ 15 นาที) และกระแสการกระทำ (กระตุ้นภายใน 5 นาที) และตัวชี้วัดอื่นๆ.

ข้อดีเหนือฟิวส์แบบเดิม:
การรีเซ็ตตัวเอง:
ไม่จำเป็นต้องเปลี่ยนฟิวส์ด้วยตนเอง, ลดการหยุดทำงานและค่าบำรุงรักษา.
ขนาดกะทัดรัด:
ฟิวส์แบบรีเซ็ตได้มักจะมีขนาดเล็กกว่าฟิวส์แบบเดิม, ทำให้ง่ายต่อการรวมเข้ากับอุปกรณ์อิเล็กทรอนิกส์ขนาดกะทัดรัด.
อายุการใช้งานยาวนานขึ้น:
สามารถทนต่อเหตุการณ์กระแสเกินจำนวนมากได้, ส่งผลให้อายุการใช้งานโดยรวมยาวนานขึ้นเมื่อเทียบกับฟิวส์แบบเดิม.
ไม่มีการอาร์ค:
ฟิวส์แบบรีเซ็ตได้ไม่ก่อให้เกิดประกายไฟหรือประกายไฟระหว่างเกิดข้อผิดพลาด, เพิ่มความปลอดภัย.
