ฟังก์ชั่นและการใช้งานของฟิวส์อิเล็กทรอนิกส์ (กระตุ้น)

ฟิวส์ (เรียกอีกอย่างว่าลิงค์ efuse) เป็นส่วนประกอบอิเล็กทรอนิกส์ที่ใช้ป้องกันวงจรจากกระแสเกินหรือความร้อนสูงเกินไป. หน้าที่หลักคือเป่าอัตโนมัติในสถานการณ์ผิดปกติเพื่อตัดวงจร. ต่อไปนี้เป็นจุดสำคัญ:
ฉัน. หลักการและโครงสร้างหลัก

หลักการทำงาน

เมื่อกระแสขึ้นสูงผิดปกติ, ตัวนำร้อนขึ้นเนื่องจากความต้านทาน (ตามสูตร Q=I2RTQ=I2RT), และเมื่อถึงจุดหลอมเหลวของวัสดุหลอมเหลว, มันละลายโดยอัตโนมัติ, จึงตัดวงจรออก.

โครงสร้างพื้นฐาน

วัสดุละลาย: โลหะผสมตะกั่วพลวง (จุดหลอมเหลวต่ำ, ความต้านทานสูง) ถูกนำมาใช้ในสมัยแรกๆ, และเงิน, ทองแดงหรือโลหะผสมพิเศษส่วนใหญ่จะใช้ในยุคปัจจุบัน.

แบบฟอร์มการบรรจุ: รวมถึงหลอดแก้ว (เช่น 5×20 มม, 6×32มม, 3.6×10มม), ท่อเซรามิก, แผ่น (สำหรับรถยนต์), ประเภทแพทช์ SMD, ฯลฯ.

การป้องกันกระแสเกิน:
eFuses ขัดจังหวะการไหลของกระแสเมื่อเกินเกณฑ์ที่กำหนดไว้, ป้องกันความเสียหายต่อชิ้นส่วนอิเล็กทรอนิกส์ที่มีความละเอียดอ่อน.

ป้องกันการลัดวงจร:
พวกเขาตรวจจับและขัดจังหวะการลัดวงจรอย่างรวดเร็ว, ซึ่งเป็นเส้นทางที่มีความต้านทานต่ำจนทำให้เกิดกระแสไหลมากเกินไป.

การป้องกันการโอเวอร์โหลด:
eFuses ป้องกันสภาวะกระแสไฟเกินเป็นเวลานาน, เช่นที่เกิดจากการโหลดที่ไม่ตรงกัน.

การตรวจจับและแยกข้อผิดพลาด:
สามารถออกแบบให้ตรวจจับและแยกสภาวะความผิดปกติต่างๆ ได้, รวมถึงกระแสน้ำไหลเข้าด้วย, แรงดันไฟฟ้าเกิน, กระแสย้อนกลับ, และขั้วกลับ.

การรีเซ็ตตัวเอง:
eFuse จำนวนมากสามารถรีเซ็ตได้ด้วยระบบอิเล็กทรอนิกส์, ช่วยให้สามารถกลับสู่การทำงานปกติได้หลังจากเคลียร์เงื่อนไขข้อบกพร่องแล้ว, ขจัดความจำเป็นในการทดแทนทางกายภาพ.

อัตราสลูว์ที่ปรับได้:
eFuses บางตัวมีอัตราการฆ่าที่ปรับได้, ทำให้สามารถควบคุมความเร็วของกระแสที่เพิ่มขึ้นได้, ซึ่งจะเป็นประโยชน์ในการป้องกันความเสียหายจากกระแสน้ำไหลเข้า.

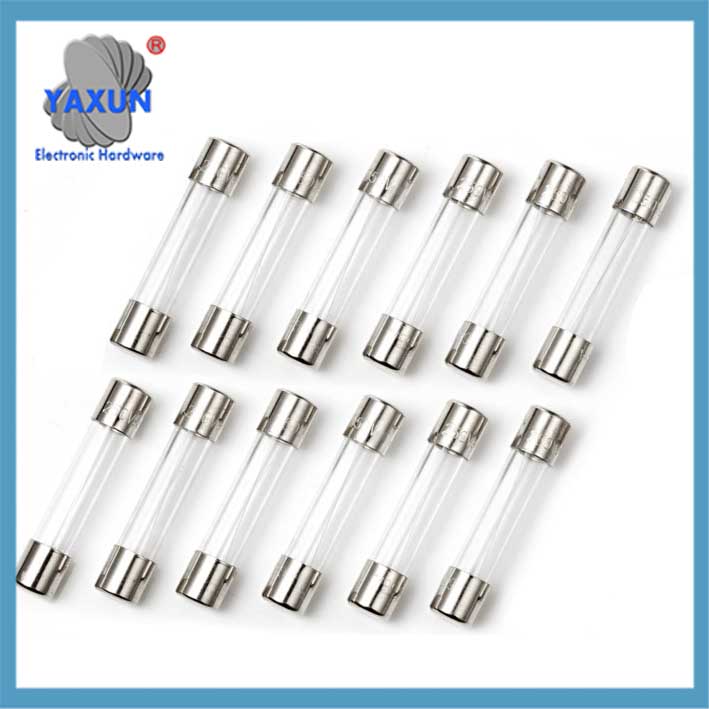

ฟิวส์แก้ว5×20 เดี่ยว 250/125V แบ่งเร็วและช้า 32mA-20A

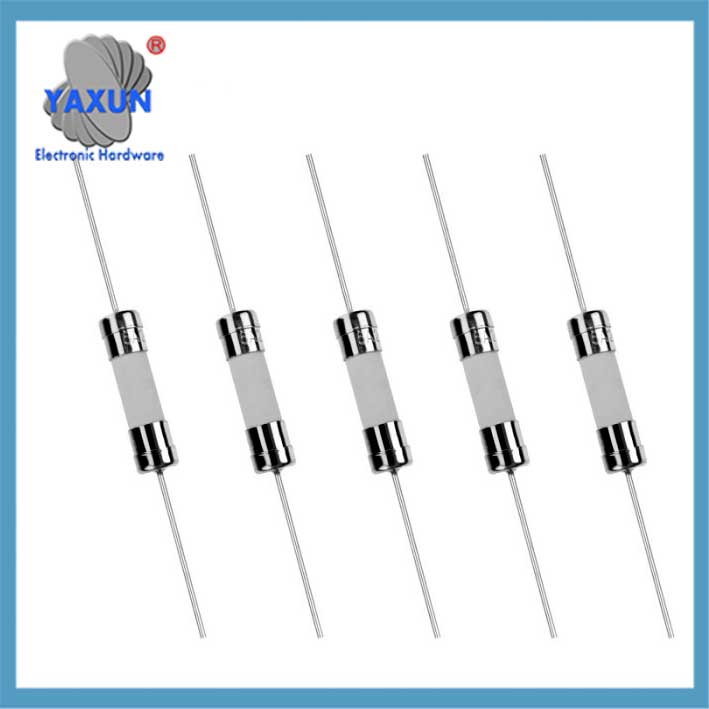

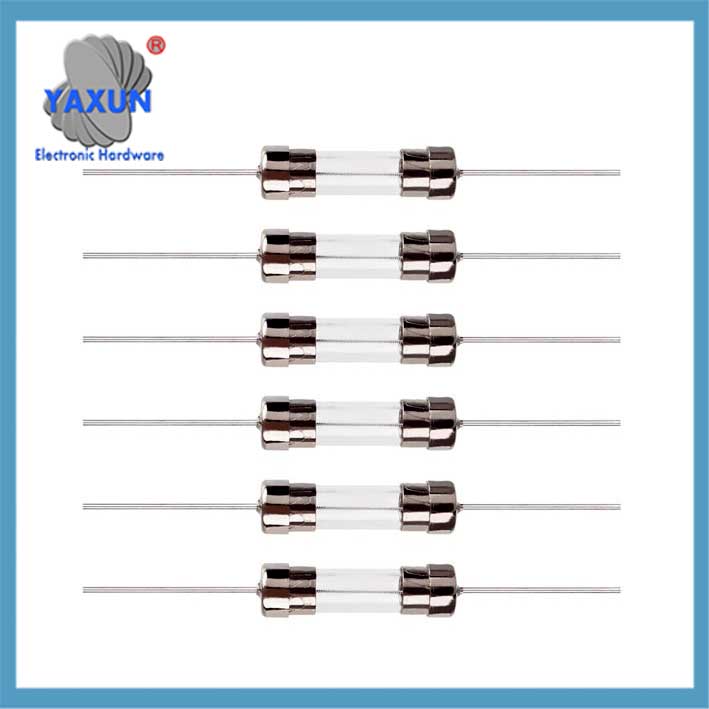

ฟิวส์อินไลน์ 5×20 มม. และ 1 x 1-4 นิ้วฟิวส์แก้วอย่างรวดเร็วอย่างรวดเร็ว

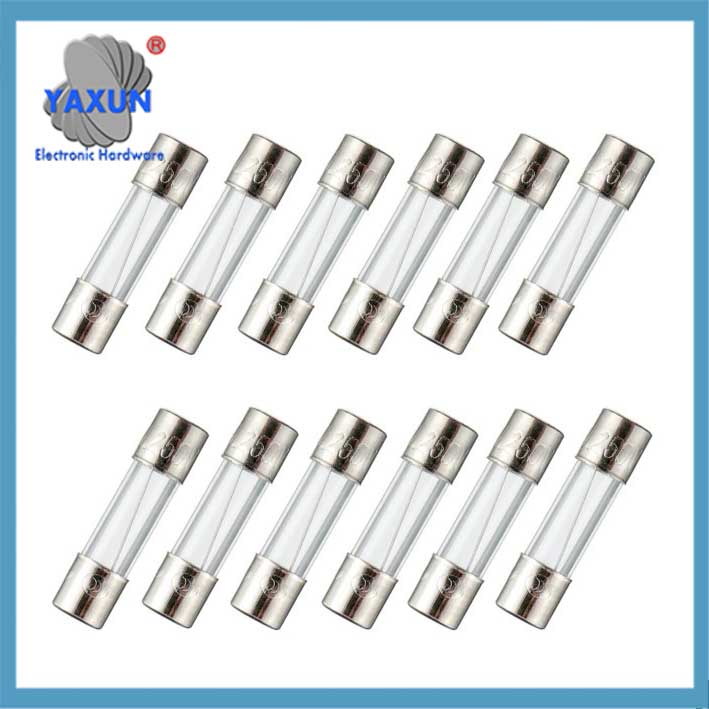

5×20 มม 3 ก 3 แอมป์ 125 โวลต์ 0.2×0.78 นิ้ว F3AL125V ฟิวส์แก้วเป่าเร็ว

III. ‌การจำแนกประเภทและสถานการณ์การใช้งาน‌

พิมพ์	คุณสมบัติ	‌แอปพลิเคชันทั่วไป ‌‌
‌‌ประเภทเป่าเร็ว ‌‌	การตอบสนองที่รวดเร็วมาก (<0.001 วินาที), ใช้ในวงจรที่มีความละเอียดอ่อน	อุปกรณ์เซมิคอนดักเตอร์, ผลิตภัณฑ์อิเล็กทรอนิกส์ที่มีความแม่นยำ
‌‌ประเภทเป่าช้า‌	อนุญาตให้โอเวอร์โหลดในระยะสั้น (0.01–0.1 วินาทีในการระเบิด), ความต้านทานกระแสไฟกระชาก	วงจรสตาร์ทมอเตอร์, อะแดปเตอร์ไฟฟ้า
‌ฟิวส์อุณหภูมิ ‌	ความร้อนสูงเกินไปแบบเหนี่ยวนำ, แบบใช้ครั้งเดียว	เครื่องทำความร้อนเช่นเครื่องเป่าผมและหม้อหุงข้าว
ฟิวส์ไฟฟ้าแรงสูง	รวมถึงส่วนประกอบการติดตั้ง (เช่นการหนีบสปริง) เพื่อลดความยุ่งยากในการเชื่อมต่อท่อ	ระบบไฟฟ้าแรงสูง

การใช้งานฟิวส์อิเล็กทรอนิกส์:
อิเล็กทรอนิกส์ยานยนต์:
eFuses ใช้ในระบบยานยนต์ต่างๆ, รวมถึงชุดควบคุมเครื่องยนต์, ระบบสาระบันเทิง, และระบบความปลอดภัย.

ระบบอัตโนมัติทางอุตสาหกรรม:
ใช้ในตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ (PLC), ระบบควบคุมมอเตอร์, และอุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรมอื่นๆ.

เครื่องใช้ไฟฟ้า:
eFuses มีอยู่ในสมาร์ทโฟน, แล็ปท็อป, แท็บเล็ต, และอุปกรณ์พกพาอื่นๆ.

ศูนย์ข้อมูล:
ใช้ในหน่วยจ่ายไฟและชั้นวางเซิร์ฟเวอร์เพื่อปกป้องโครงสร้างพื้นฐานที่สำคัญ.

ระบบ Hot-Swap:
eFuses ให้การป้องกันในระบบที่สามารถเพิ่มหรือถอดส่วนประกอบในขณะที่ระบบกำลังทำงานอยู่.

ระบบการจัดการแบตเตอรี่:
ใช้ในวงจรชาร์จและคายประจุแบตเตอรี่เพื่อป้องกันสภาวะกระแสไฟเกินและแรงดันไฟเกิน.

การกระจายอำนาจ:
eFuses ใช้ในหน่วยจ่ายไฟและอุปกรณ์จ่ายไฟเพื่อป้องกันกระแสไฟเกินและการลัดวงจร.

การป้องกันวงจรทั่วไป:
eFuses สามารถใช้กับวงจรอิเล็กทรอนิกส์ใดๆ ที่จำเป็นต้องมีการป้องกันกระแสไฟเกิน.

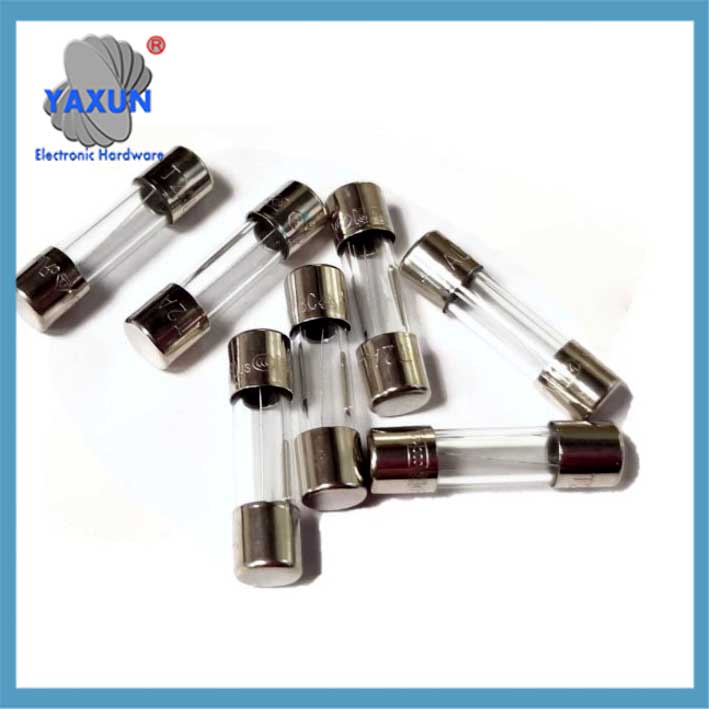

6×30, 6.3×32 หลอดฟิวส์แก้วแตกเร็วและช้า 250V/125V 250mA-20A

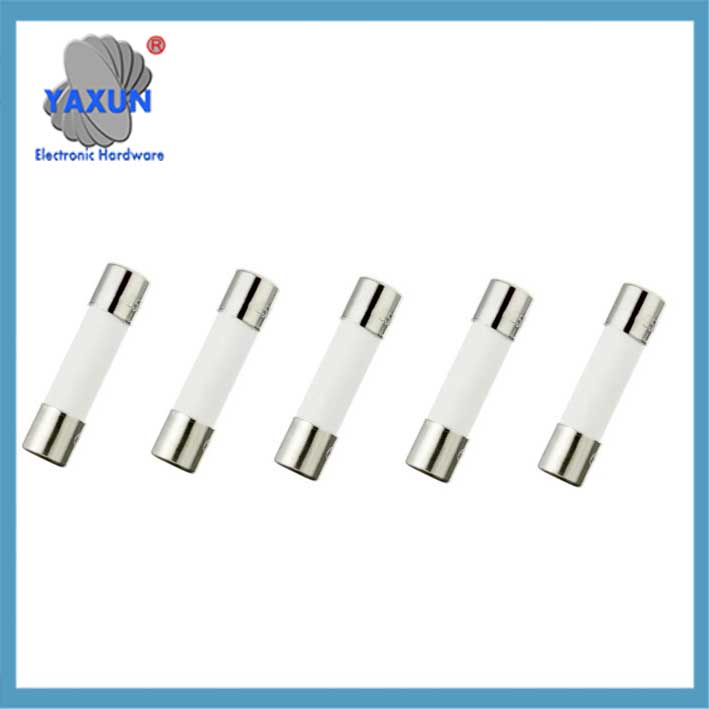

5×20 เซรามิค eFuse 00mA 1A 2A 3A 4A 5A 6.3A 8A 10A 12A 15A 16A 20A 25A 30A

ฟิวส์เซรามิกเป่าเร็วเร็ว 630mA (0.63ก) 250วี, 5x20มม (3/16 นิ้ว x 3/4 นิ้ว)

III. ข้อกำหนดการใช้งานที่สำคัญ
‌การทดแทนวัสดุต้องห้าม‌
ไม่สามารถใช้ลวดทองแดงหรือลวดเหล็กแทนได้ (ความต้านทานต่ำ, จุดหลอมเหลวสูง), ซึ่งอาจก่อให้เกิดอุบัติเหตุเนื่องจากระเบิดไม่ตรงเวลา.
‌ปัจจัยการคัดเลือก‌
‌จัดอันดับปัจจุบัน‌: จะต้องสูงกว่ากระแสไฟฟ้าทำงานสูงสุดของวงจรเล็กน้อย (เช่นฟิวส์ 6A สำหรับวงจร 5A).
‌ ความสามารถในการทำลาย ‌: จะต้องมากกว่ากระแสลัดวงจรสูงสุดของวงจร (เช่น ไฟฟ้าลัดวงจร 100A, ≥100A ความสามารถในการทำลาย).
‌อุณหภูมิโดยรอบ‌: จำเป็นต้องมีการลดพิกัดสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูง.

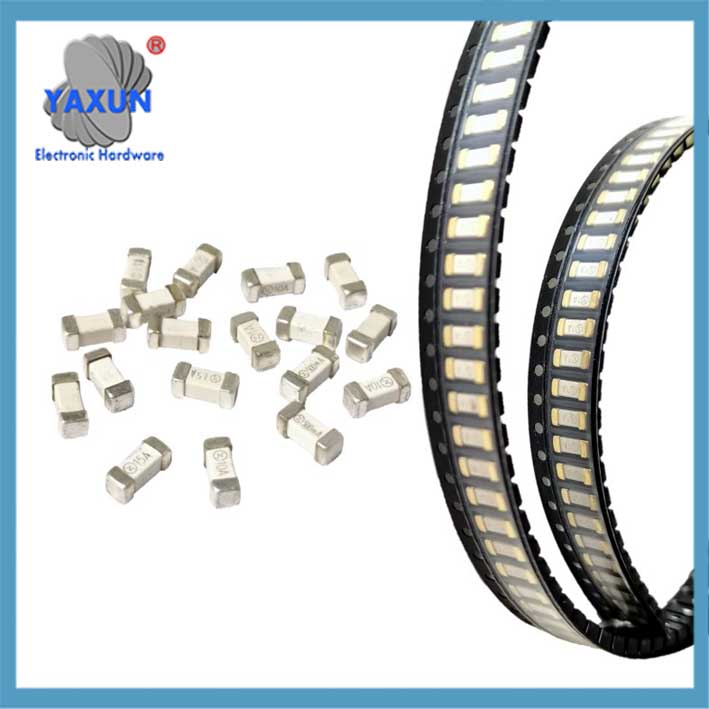

เร็ว-ช้า, แบ่งอย่างรวดเร็ว 6125 ชิปฟิวส์ 20A, 30ก, 40ก, สำหรับการป้องกันวงจรแบตเตอรี่พลังงานใหม่

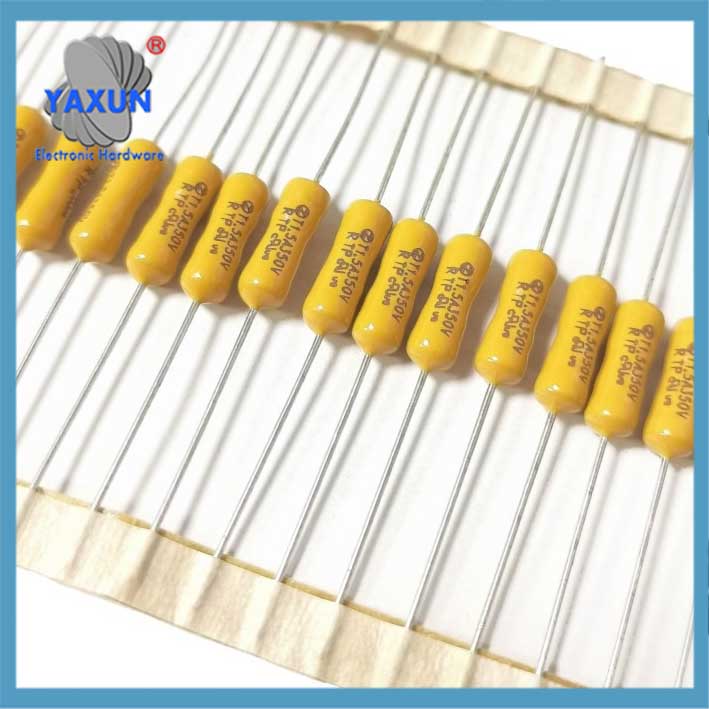

ฟิวส์คาร์ทริดจ์ขนาดเล็กประเภทตัวต้านทานไมโคร Pico 250v พร้อมแกนตะกั่วสีเขียวทำหน้าที่เป่าเร็ว

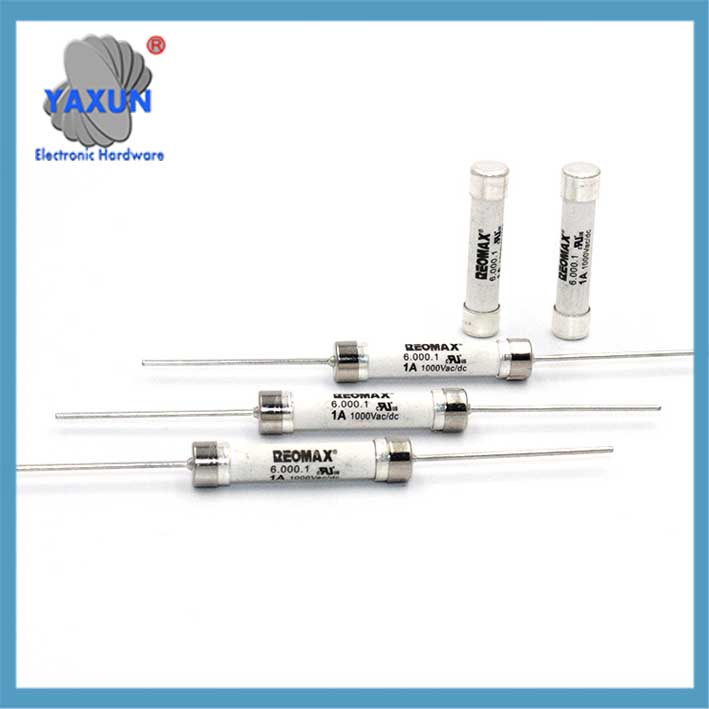

6×30 6.35×32 หลอดฟิวส์เซรามิกแรงสูง 200mA-50A 500V / 600V / 750 / 1000V

IV. ความก้าวหน้าทางเทคโนโลยี‌
‌การตรวจจับอัตโนมัติ‌: เช่นส่วนประกอบการขนย้ายวัสดุ + อุปกรณ์ตรวจจับวิชันซิสเต็ม, เพื่อปรับปรุงประสิทธิภาพของการผลิตและการคัดแยกฟิวส์.
‌การเพิ่มประสิทธิภาพโครงสร้าง‌: ฟิวส์ไฟฟ้าแรงสูงใช้การออกแบบสปริงหนีบเพื่อทำให้กระบวนการติดตั้งง่ายขึ้น.

บันทึก: หลังจากที่ฟิวส์ขาด, จำเป็นต้องเปลี่ยนเป็นผลิตภัณฑ์ใหม่ที่มีคุณสมบัติเดียวกัน. สำหรับรุ่นหลอดแก้ว, สถานะฟิวส์สามารถสังเกตได้ด้วยสายตาเพื่อพิจารณาว่าฟิวส์ไม่ถูกต้องหรือไม่.
