โดยปกติแล้วสวิตช์อุณหภูมิที่ปิดและปกติ

ต่อไปนี้เป็นข้อแตกต่างหลักและคำแนะนำในการเลือก Bimetallic KSD301, KSD9700 ‌ปิดตามปกติ (เอ็นซี) และเปิดตามปกติ (เลขที่) สวิตช์อุณหภูมิ‌, และการเปรียบเทียบข้อกำหนดทางเทคนิคและสถานการณ์การใช้งานอย่างครอบคลุม:

ฉัน. หลักการทำงานและคำจำกัดความของรัฐ‌

ตรรกะแอปพลิเคชันหลัก‌:
‌ประเภท NC‌:‌ “ปิดเครื่องที่อุณหภูมิสูง”‌ (เช่นการป้องกันมอเตอร์ไม่ให้ร้อนเกินไปและไหม้);
‌ไม่มีประเภท‌:‌ “เปิดเครื่องที่อุณหภูมิสูง”‌ (เช่นการสตาร์ทพัดลมระบายความร้อนเกินอุณหภูมิ).

โดยปกติแล้วสวิตช์อุณหภูมิที่ปิดและปกติ

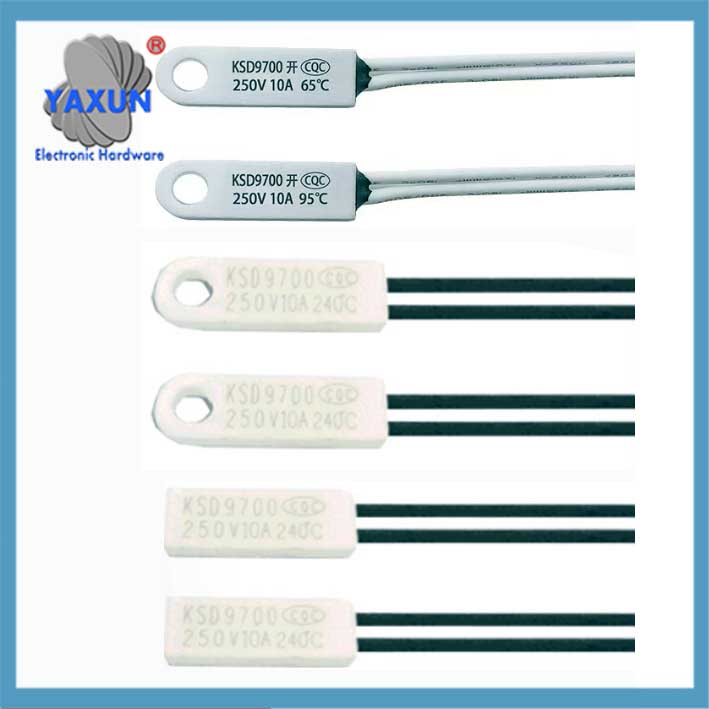

ปกติเปิดสวิตช์ควบคุมอุณหภูมิ KSD9700

สวิตช์ควบคุมอุณหภูมิ KSD9700 ปกติปิด

II. สถานการณ์แอปพลิเคชันทั่วไป ‌

พารามิเตอร์สวิตช์อุณหภูมิ KSD301

III. ข้อควรพิจารณาที่สำคัญสำหรับการคัดเลือก
‌ลำดับความสำคัญด้านความปลอดภัย‌
‌ต้องเลือกประเภท NC สำหรับสถานการณ์บังคับปิดเครื่อง (เช่นการป้องกันอัคคีภัย, ป้องกันไฟฟ้าช็อต) เพื่อหลีกเลี่ยงอุบัติเหตุที่เกิดจากการจ่ายไฟอย่างต่อเนื่องที่อุณหภูมิสูง.
‌การจับคู่การออกแบบวงจร‌
ประเภท NC จำเป็นต้องเชื่อมต่อแบบอนุกรมในสายไฟที่มีกระแสไฟฟ้าของวงจรหลัก, และประเภท NO มักจะเชื่อมต่อแบบขนานเพื่อควบคุมอุปกรณ์เสริม.
‌การระบุตัวตน‌
“บี” หรือ “เอ็นซี” ที่ทำเครื่องหมายไว้บนเปลือกหมายถึงประเภทปิดปกติ, “เค” หรือ “เลขที่” ระบุประเภทเปิดตามปกติ (เช่น KSD301-85B หมายถึงประเภทปิดปกติที่ 85 ℃).
‌ทดสอบการตรวจสอบ‌
ใช้มัลติมิเตอร์ในการตรวจจับ: ชนิด NC เชื่อมต่อที่อุณหภูมิปกติ, และชนิด NO จะถูกตัดการเชื่อมต่อที่อุณหภูมิปกติ.

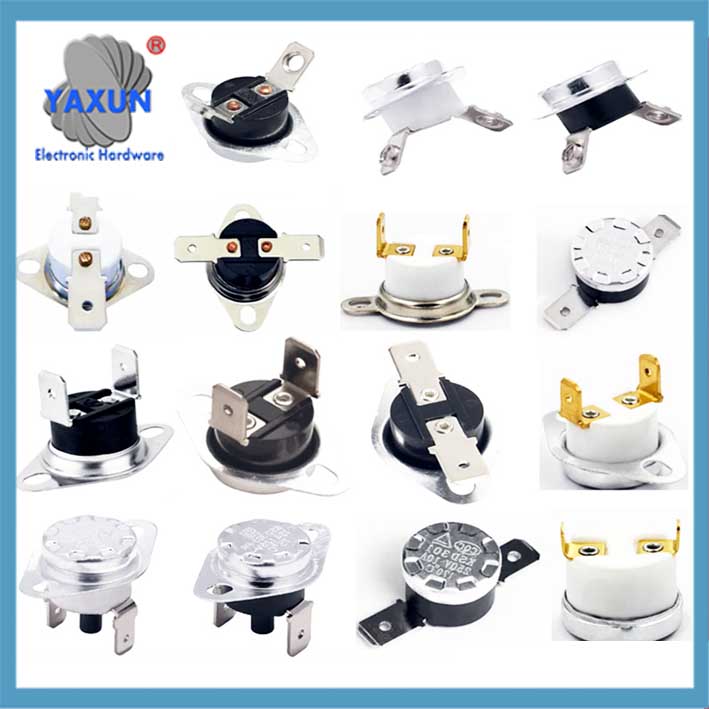

ปกติเปิดสวิตช์ดิสก์ KSD301, KSD302

IV. หลีกเลี่ยงข้อผิดพลาดในการดำเนินงาน‌
นางเงือกคัดลอกรหัส
กราฟวัณโรค
ก[ข้อกำหนดของอุปกรณ์] –> บี{จำเป็นต้องปิดเครื่องที่อุณหภูมิสูงหรือไม่? }
บี –>|ใช่| ค[เลือกประเภท NC]
บี –>|เลขที่| ดี{จำเป็นต้องสตาร์ทที่อุณหภูมิสูงหรือไม่? }
ดี –>|ใช่| อี[เลือกไม่มีประเภท]
ดี –>|เลขที่| เอฟ[ประเมินการออกแบบอีกครั้ง]

▶️ ‌สรุป‌: ประเภท NC คือ “เบรกฉุกเฉิน” เพื่อการป้องกันความปลอดภัย, และไม่มีประเภทใด “ทริกเกอร์อุณหภูมิ” สำหรับการควบคุมอัจฉริยะ. logics การกระทำของทั้งสองเป็นส่วนเสริม. การเลือกจะต้องตรงกับข้อกำหนดฟังก์ชันวงจรอย่างเคร่งครัด (ครอบคลุม).

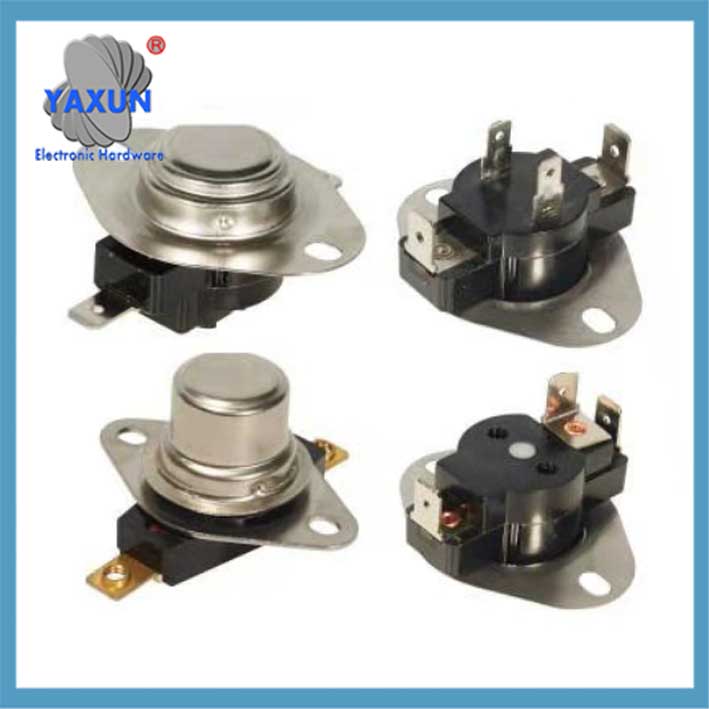

ปกติปิด KSD301, KSD302 สวิตช์จำกัดอุณหภูมิ
