สวิตช์ป้องกันความร้อนสูงเกินไปมอเตอร์ & ตัวป้องกันมากเกินไป

การเปรียบเทียบความแตกต่างระหว่างสวิตช์ป้องกันความร้อนเกินของมอเตอร์ขนาดเล็ก & ตัวป้องกันมากเกินไป. เมื่อพูดถึงตัวป้องกันความร้อนของมอเตอร์ขนาดเล็ก, ช่วงราคาอยู่ระหว่าง $0.1 หยวนและ $0.4 หยวน. รุ่นรวมถึง 5ap, TB02-BB8D, 17เช้า, KSD9700, ST01, ส06, ฯลฯ, ซึ่งส่วนใหญ่ใช้สำหรับมอเตอร์ปัดน้ำฝนซันรูฟที่นั่ง และมีคุณสมบัติการซีลและกันน้ำ. พารามิเตอร์ของรุ่น 17AM: ปิดตามปกติ, อุณหภูมิการทำงาน 120 องศา, กระแสสูงสุด 10A ~ 35A. ฟังก์ชั่นรีเซ็ตอัตโนมัติ, เหมาะสำหรับทหาร, การแพทย์และสาขาอื่น ๆ. ที่นี่เราต้องเน้นช่วงอุณหภูมิและพารามิเตอร์ปัจจุบัน, รวมถึงคุณสมบัติของการรีเซ็ตอัตโนมัติ.

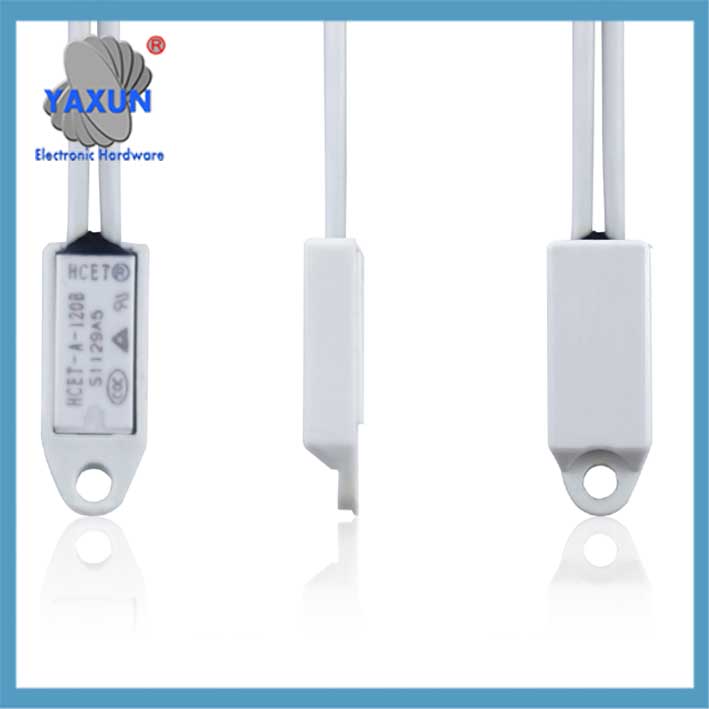

มอเตอร์ TB05, BB8DTB02, ST-22 35℃- 160℃ ตัวป้องกันความร้อนขนาดเล็ก

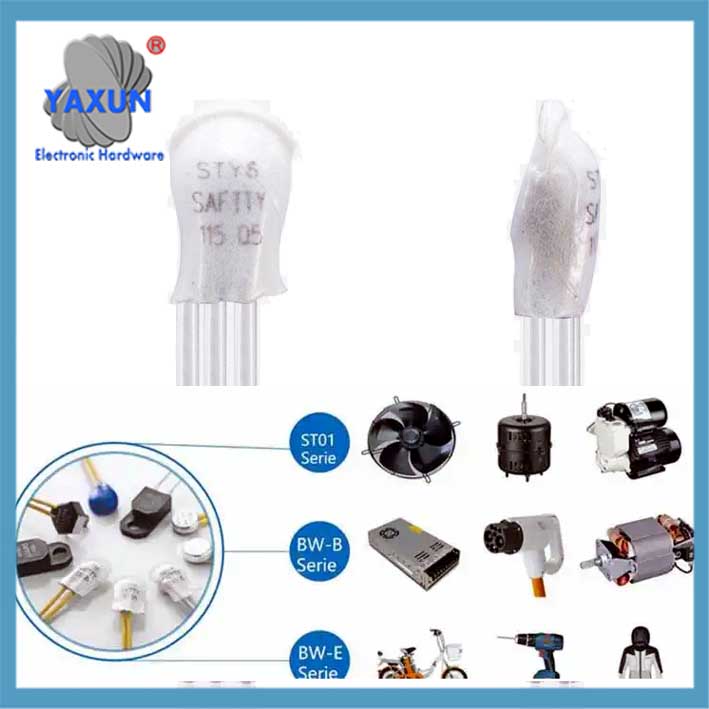

สวิตช์ควบคุมอุณหภูมิไมโครเทอร์มอลเทอร์มอล S01, ส06, ST-22

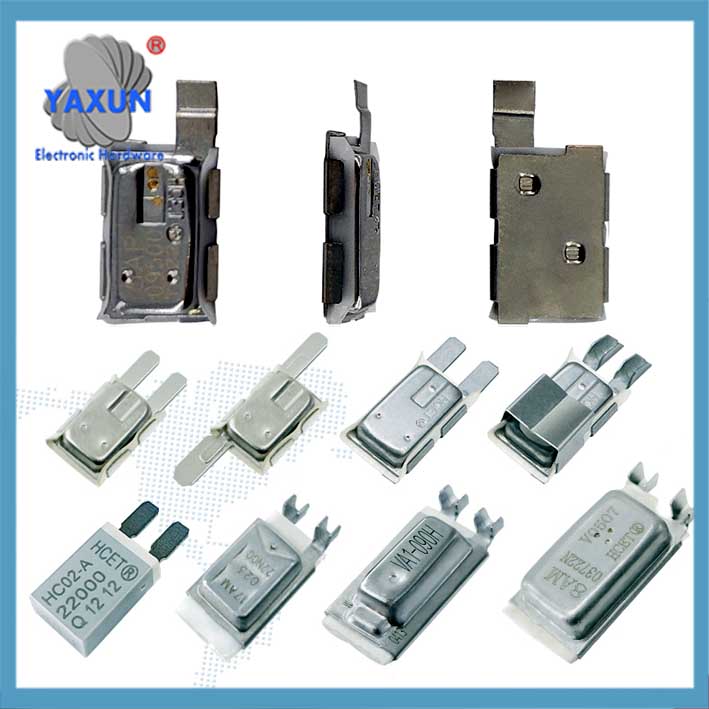

2ส.ส, 6เอพี, 17AM+PTC, 5เอพี, 8เช้า, สวิตช์ป้องกันความร้อนของมอเตอร์ KSD9700

เกี่ยวกับตัวป้องกันมอเตอร์โอเวอร์โหลด, ตัวป้องกันมอเตอร์มอเตอร์ (เอ็ม-บี) ใช้เทคโนโลยีไมโครโปรเซสเซอร์. มีการป้องกันหลายอย่าง เช่น กระแสไฟเกิน, ความล้มเหลวของเฟส, และแผงลอย, และเวลาการเดินทางสามารถปรับได้ (0.2-30 วินาที), และรองรับการรีเซ็ตแบบแมนนวลหรือแบบไฟฟ้า. มีการเสริมวิธีการตั้งค่าพารามิเตอร์, เช่นการตั้งค่าการป้องกันกระแสเกินให้เป็น 1.5-2 คูณกระแสไฟที่กำหนดและโอเวอร์โหลดเป็น 1.1-1.3 ครั้ง. การตั้งค่าเหล่านี้มีความสำคัญมากสำหรับการใช้งานจริง.

แผงป้องกันแผงป้องกันโอเวอร์โหลดของมอเตอร์จะมีผลหลังจากการสตาร์ทเสร็จสมบูรณ์. เมื่อกระแสเกินค่าที่ตั้งไว้, มันจะดำเนินการทันที. การป้องกันการลัดวงจรมีไว้สำหรับความผิดพลาดของการลัดวงจร, และแบ่งออกเป็นสองรัฐ: การเริ่มต้นและการดำเนินงาน. การป้องกันเวลาผกผันความร้อนสูงเกินไปจะขึ้นอยู่กับแบบจำลองการสะสมความร้อน, การรวมผลกระทบทางความร้อนของกระแสลำดับบวกและลบ. กลไกการป้องกันเหล่านี้จำเป็นต้องอธิบายเป็นประเด็นๆ เพื่อให้แน่ใจว่าผู้ใช้เข้าใจวิธีจัดการกับข้อผิดพลาดต่างๆ.

ในแง่ของการติดตั้งและความเข้ากันได้, ชี้ให้เห็นว่าสามารถติดตั้งตัวป้องกันไว้ที่ส่วนหน้าของอินเวอร์เตอร์ได้, แต่ควรให้ความสนใจกับข้อกำหนดการจับคู่และการต่อสายดินที่ได้รับการจัดอันดับในปัจจุบัน (เส้นผ่านศูนย์กลางลวด ≥3.5มม. ², ความต้านทาน <10โอ้). ความแตกต่างระหว่างรีเลย์ความร้อนและรีเลย์อุณหภูมิก็คือรีเลย์นั้นขึ้นอยู่กับผลกระทบทางความร้อนของกระแสไฟฟ้า, และส่วนหลังติดตั้งไว้ภายในมอเตอร์เพื่อวัดอุณหภูมิ. จำเป็นต้องแยกแยะที่นี่เพื่อหลีกเลี่ยงความสับสน.

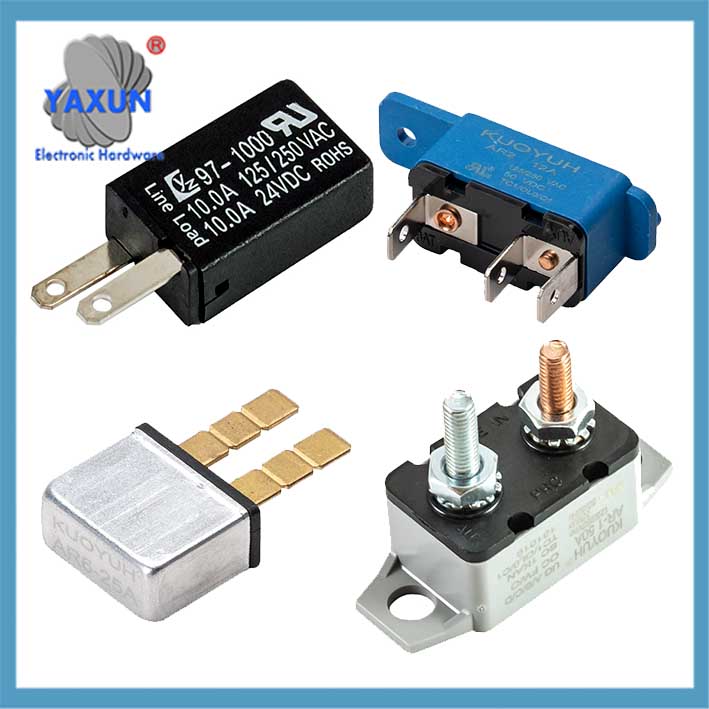

เซอร์กิตเบรกเกอร์มอเตอร์ยานยนต์ AR, เออาร์2, 24, 97, 18, 17 ชุด

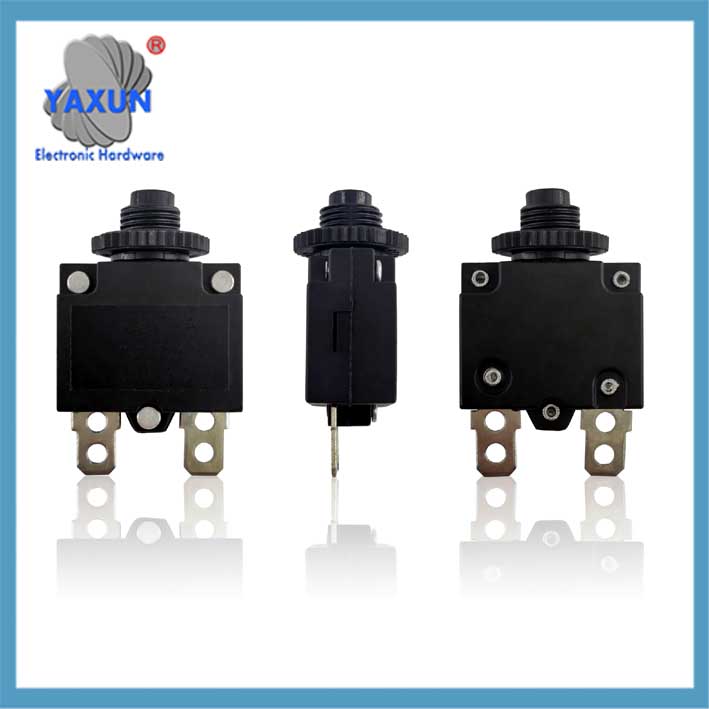

98 คู่มือซีรีส์, รีเซ็ตอัตโนมัติ ตัวป้องกันการโอเวอร์โหลดมอเตอร์

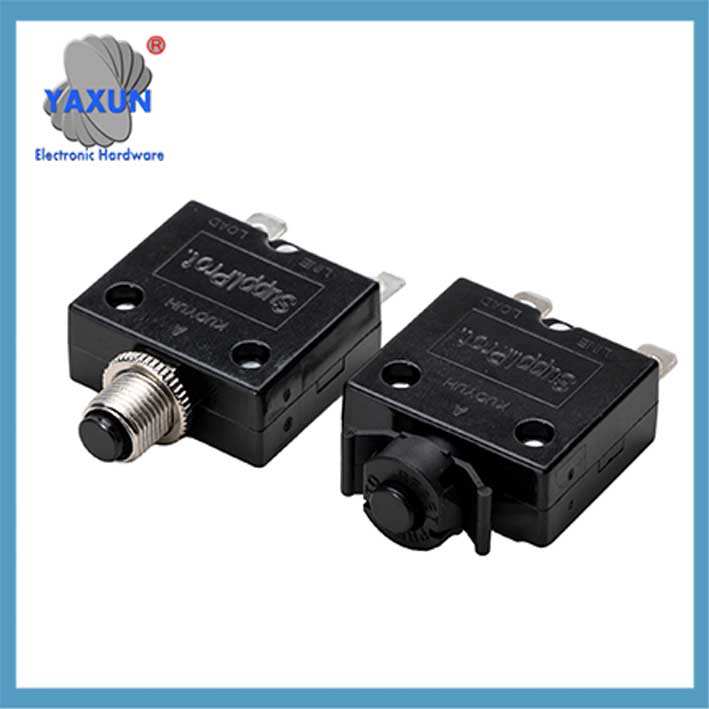

Kuoyuh 88 ซีรีส์ป้องกันโอเวอร์โหลดมอเตอร์

ฉัน. สวิตช์ป้องกันความร้อนสูงเกินไป (ตัวป้องกันอุณหภูมิ)
‌หลักการทำงานและลักษณะการทำงาน‌
การใช้องค์ประกอบการตรวจจับอุณหภูมิแบบโลหะคู่, เมื่ออุณหภูมิถึงเกณฑ์ที่ตั้งไว้, หน้าสัมผัสเปิด/ปิดและตัดวงจรโดยอัตโนมัติ; เมื่ออุณหภูมิลดลง, มันจะรีเซ็ตโดยอัตโนมัติและทำงานต่อ.
‌รุ่นทั่วไป‌: เช่น 17.00 น, 17AM+PTCT, ซีรีย์ TB02-BB8D, อุณหภูมิในการทำงาน 40 ℃ ~ 160 ℃, กระแสสูงสุด 10A ~ 60A, พิกัดแรงดันไฟฟ้า 250V, การออกแบบปิดตามปกติ, พร้อมฟังก์ชันซีลกันน้ำ.
‌ปริมาณและการติดตั้ง‌: การออกแบบขนาดเล็ก (เช่นการติดตั้งแบบเรียบ), เหมาะสำหรับฉากที่มีพื้นที่จำกัด, ฝังอยู่ในขดลวดมอเตอร์หรือพื้นผิวของส่วนประกอบความร้อนโดยตรง.

‌สถานการณ์การใช้งานหลัก‌
ไมโครมอเตอร์ยานยนต์: มอเตอร์ซันรูฟ, มอเตอร์ปัดน้ำฝน, มอเตอร์ปรับที่นั่ง, ฯลฯ.
เครื่องใช้ในครัวเรือน: อุปกรณ์ที่ใช้พลังงานต่ำ เช่น พัดลมระบายความร้อน, มอเตอร์ปั๊มน้ำ, และเครื่องมือไฟฟ้าที่ต้องป้องกันความร้อนสูงเกินไป.
ในระบบจุดระเบิด, สามารถดับเครื่องยนต์ได้เพื่อป้องกันความเสียหายจากความร้อนสูงเกินไป.

II. ตัวป้องกันการโอเวอร์โหลด (KUOYUH ตัวป้องกันมอเตอร์)
‌กลไกการป้องกันแบบมัลติฟังก์ชั่น‌
‌ป้องกันการโอเวอร์โหลด‌: ตรวจสอบกระแสและการเดินทางเมื่อเกินค่าที่กำหนด (มักจะตั้งเป็น 1.1-1.3 ครั้ง).
การป้องกันไฟฟ้าลัดวงจร: ตัดวงจรทันทีเมื่อกระแสเพิ่มขึ้นผิดปกติ (เวลาดำเนินการ <0.1 ที่สอง).
​การป้องกันการแทง: หากกระแสยังคงเป็น ≥200% ของค่าพิกัดหลังจากสตาร์ท, มันจะดำเนินการทันที.
‌การป้องกันการสูญเสียเฟส/ความไม่สมดุล‌: เมื่อมีการสูญเสียเฟสหรือความไม่สมดุลของสามเฟส, มันจะตอบสนองภายใน 3 วินาที.
ติดตามกระแสที่ไหลผ่านวงจรมอเตอร์และเปิดวงจรเมื่อกระแสเกินขีดจำกัดที่กำหนดไว้.
กลไก:
สามารถระบายความร้อนได้ (โดยใช้แถบ bimetallic) หรืออิเล็กทรอนิกส์, และการเดินทางหลังจากหน่วงเวลาไประยะหนึ่งเพื่อให้สามารถสตาร์ทไฟกระชากได้.
ใช้กรณี:
ปกป้องมอเตอร์จากความเสียหายเนื่องจากสถานการณ์กระแสไฟเกินอย่างต่อเนื่อง, เช่นที่เกิดจากใบพัดติดหรือโหลดแรงบิดสูง.
ตัวอย่าง:
ตัวป้องกันโอเวอร์โหลดของคอมเพรสเซอร์ตู้เย็นจะปิดการทำงานของคอมเพรสเซอร์หากเกิดความร้อนสูงเกินไปหรือสตาร์ทไม่ติด.

‌คุณสมบัติการอัพเกรดเทคโนโลยี‌
ไมโครโปรเซสเซอร์แบบรวม, รองรับการตรวจสอบกระแสไฟฟ้าที่มีความแม่นยำสูงแบบเรียลไทม์, แรงดันไฟฟ้า, อุณหภูมิ, และแสดงสาเหตุของความผิดปกติผ่าน LED.
มีทั้งฟังก์ชั่นการสื่อสาร (เช่น อินเตอร์เฟส RS485) และรองรับการรีเซ็ตระยะไกลและการอัพโหลดข้อมูล.
ใช้งานร่วมกับการติดตั้งรางขนาด 35 มม, สามารถเปลี่ยนรีเลย์ความร้อนแบบเดิมได้โดยตรง.

III. การเลือกและจุดติดตั้ง
‌หลักการตั้งค่าพารามิเตอร์‌
กระแสป้องกันกระแสเกิน: ตั้งค่าเป็น 1.5-2 คูณด้วยกระแสที่กำหนดของมอเตอร์.
ป้องกันอุณหภูมิ: กระแสไฟฟ้าที่ได้รับการจัดอันดับคือ 0.8 คูณด้วยค่าพิกัดของมอเตอร์.
การป้องกันแผงลอย: เกณฑ์กำหนดไว้เป็น 200% ของกระแสไฟฟ้าที่ได้รับการจัดอันดับ, และการดำเนินการนั้นล่าช้าเป็นศูนย์.

‌ข้อพิจารณาด้านความเข้ากันได้‌
เมื่อติดตั้งอินเวอร์เตอร์ส่วนหน้า, ต้องจับคู่กำลังเอาต์พุตของอินเวอร์เตอร์, และกระแสไฟที่กำหนดจะถูกปรับเป็นค่าสูงสุดเพื่อหลีกเลี่ยงการทริกเกอร์ที่ผิดพลาด.
ข้อกำหนดการต่อลงดิน: ตัวป้องกันและมอเตอร์จะต้องต่อสายดินอย่างเชื่อถือได้ (เส้นผ่านศูนย์กลางลวด ≥ 3.5 มม. ² ลวดทองแดง, ความต้านทานต่อสายดิน <10โอ้).

IV. เปรียบเทียบผลิตภัณฑ์ทั่วไป

เคล็ดลับ: สำหรับไมโครมอเตอร์, สวิตช์อุณหภูมิแบบรวม (เช่น 17.00 น) เป็นที่ต้องการสำหรับการป้องกันขนาดกะทัดรัด; ในสถานการณ์อุตสาหกรรม, อุปกรณ์ป้องกันอัจฉริยะ (เช่น ARD2) จำเป็นต้องจัดการกับข้อผิดพลาดที่ซับซ้อน.
