ความแตกต่างระหว่างฟิวส์ที่ออกฤทธิ์ช้าและการออกฤทธิ์ช้า

ความแตกต่างหลักระหว่างฟิวส์ที่ทำงานเร็วและฟิวส์ที่ทำงานช้านั้นอยู่ที่ความเร็วในการตอบสนองและสถานการณ์การใช้งาน: ฟิวส์ที่ทำงานเร็วจะเป่าทันทีเพื่อปกป้องส่วนประกอบที่ละเอียดอ่อน, ในขณะที่ฟิวส์ที่ทำงานช้าจะหน่วงการเป่าเพื่อต้านทานกระแสไฟกระชาก.

การวิเคราะห์ความแตกต่างหลัก

ลักษณะการเป่าและความเร็วในการตอบสนอง.

ฟิวส์ที่ออกฤทธิ์เร็ว:

พวกเขามีเวลาตอบสนองที่รวดเร็วมาก, พัดภายในมิลลิวินาที (โดยทั่วไป 0.1ms-5s) เมื่อกระแสเกินเกิดขึ้น. เหมาะสำหรับการปกป้องชิ้นส่วนอิเล็กทรอนิกส์ที่มีความแม่นยำ เช่น ชิป IC และอุปกรณ์เซมิคอนดักเตอร์. (มาตรฐานยูแอล).

พวกมันเป็นไปตามเอฟเฟกต์ความร้อนของจูล (Q = I²Rt), มีการออกแบบฟิวส์ที่เรียบง่าย, และใช้ลวดโลหะหน้าแคบเพื่อการนำความร้อนได้รวดเร็ว.

มีความไวต่อกระแสที่เกิดขึ้นทันที และไม่สามารถทนต่อกระแสไฟกระชากระหว่างการเปิด/ปิดเครื่องหรือการสตาร์ทมอเตอร์.

ความแตกต่างระหว่างฟิวส์ที่ออกฤทธิ์ช้าและการออกฤทธิ์ช้า

การเลือกและการใช้งานฟิวส์แบบเป่าเร็วและเป่าช้า

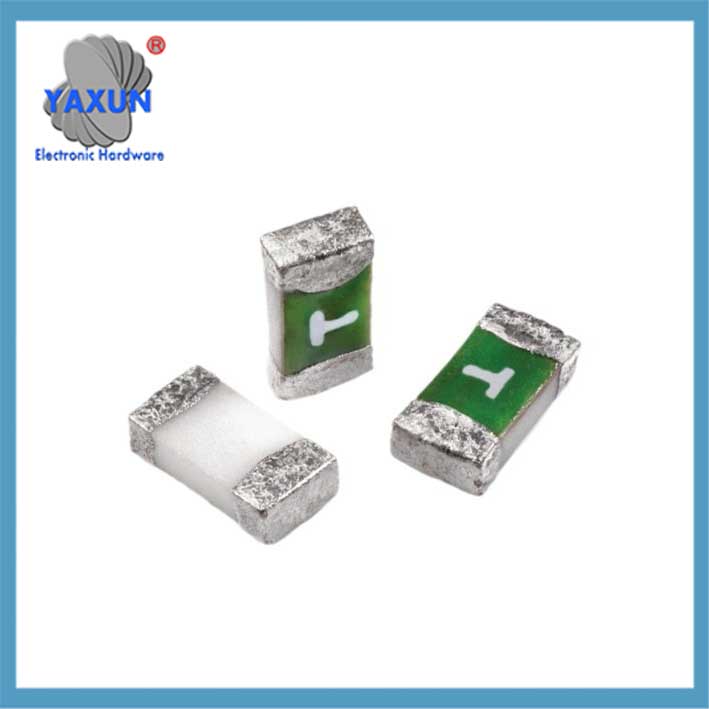

การประยุกต์ใช้ฟิวส์ชิปที่ออกฤทธิ์เร็วและออกฤทธิ์ช้า

ฟิวส์ที่ทำงานช้า:

ทนทานต่อกระแสไฟเกินในระยะสั้น (เช่น, 7 คูณด้วยกระแสไฟที่กำหนดสำหรับ 0.5-3 วินาทีระหว่างสตาร์ทมอเตอร์). ‌‌
มีฟังก์ชันหน่วงเวลา, การเอาไป 5 ถึง 10 วินาทีที่จะฟิวส์ที่ 2 คูณด้วยกระแสไฟที่กำหนด, และสามารถทนต่อกระแสไฟกระชากสูงในระยะสั้นได้ (เช่นกระแสสตาร์ทมอเตอร์สูงถึง 7 คูณด้วยกระแสไฟที่กำหนด).
มีค่าความร้อนหลอมเหลวสูง, ทำให้การเปิดฟิวส์ล่าช้าผ่านการดูดซับความร้อนในทรายควอทซ์หรือการออกแบบเกลียว.

การใช้งานที่รวดเร็ว:
วงจรโหลดตัวต้านทาน (เครื่องทำความร้อนไฟฟ้า, ไฟ LED);
การป้องกันอุปกรณ์เซมิคอนดักเตอร์ที่มีความละเอียดอ่อน (เช่น MOSFET และชุดแบตเตอรี่ลิเธียมสำหรับการป้องกันการลัดวงจร);
โหลดตัวต้านทาน (กาต้มน้ำไฟฟ้า, หม้อหุงข้าว);
การป้องกันวงจรที่มีความละเอียดอ่อน เช่น ชุดแบตเตอรี่ลิเธียมและแผงวงจร;
การใช้งานที่ต้องการการหยุดชะงักอย่างรวดเร็วของกระแสลัดวงจร.

แอปพลิเคชั่นที่เป่าช้า:
โหลดอุปนัย/ตัวเก็บประจุ (มอเตอร์, การสลับแหล่งจ่ายไฟ);
การใช้งานที่ต้องการการป้องกันไฟกระชาก (เช่น ระบบป้องกันไฟกระชากแบบแม่เหล็กสำหรับหม้อแปลงที่มีขนาดเกิน 100kVA);
วงจรอุปนัย/ตัวเก็บประจุ เช่น มอเตอร์, แหล่งจ่ายไฟ, และอินเวอร์เตอร์;
อุปกรณ์ที่มีกระแสไฟฟ้าไหลเข้าขณะสตาร์ทเครื่อง (เช่นสวิตชิ่งพาวเวอร์ซัพพลายและหม้อแปลงไฟฟ้า);
สภาพแวดล้อมด้านสิ่งแวดล้อมที่ต้องการความทนทานต่อกระแสพัลส์.

ความแตกต่างของฟังก์ชันการป้องกัน ฟิวส์แบบเป่าเร็ว: ให้การป้องกันไฟฟ้าลัดวงจรเท่านั้น และไม่สามารถแยกความแตกต่างระหว่างพัลส์โอเวอร์โหลดและพัลส์ชั่วคราวได้. ‌‌
ฟิวส์ขาดช้า: ให้การป้องกันไฟฟ้าลัดวงจรและการโอเวอร์โหลด, โดยใช้ค่าI²t (อินทิกรัลของกำลังสองของกระแสและเวลา) เพื่อกำหนดพลังงาน. ‌‌

พารามิเตอร์หลักและประเด็นสำคัญในการเลือก
‌ความแตกต่างของเส้นโค้ง I-T‌
ฟิวส์เป่าเร็วจะมีส่วนโค้งชันกว่า, ด้วยเวลาหลอมเหลว ≤0.1 วินาทีที่ 2x ของกระแสไฟฟ้าที่กำหนด; ฟิวส์เป่าช้าจะมีเส้นโค้งเรียบกว่า, ด้วยเวลาทน ≥10s ที่ 2x ของกระแสไฟที่กำหนด.
‌ความเสี่ยงจากการแลกเปลี่ยน‌
การเปลี่ยนฟิวส์เป่าช้าเป็นฟิวส์เป่าเร็วอาจทำให้อุปกรณ์สตาร์ทไม่ติด; การเปลี่ยนฟิวส์เป่าเร็วเป็นฟิวส์เป่าช้าอาจเพิ่มความเสี่ยงต่อความเสียหายต่อส่วนประกอบที่ละเอียดอ่อน.
‌ต้นทุนและโครงสร้าง‌
ฟิวส์เป่าช้ามีราคาแพงกว่าเนื่องจากมีโลหะผสมพิเศษหรือโครงสร้างที่ซับซ้อน.

‌ข้อพิจารณาในการคัดเลือก‌
‌ลำดับความสำคัญในการคำนวณพารามิเตอร์‌:
ตรวจสอบว่าค่า I²t ของไฟกระชากสูงสุดของวงจรน้อยกว่าค่าทนของฟิวส์ (ตัวอย่างเช่น, แหล่งจ่ายไฟจะต้องผ่านการทดสอบไฟกระชาก 15A/150ms). ‌‌
ความสามารถในการขัดจังหวะจะต้องสูงกว่ากระแสลัดวงจรสูงสุดของระบบ (เช่น, สำหรับการลัดวงจร 35kA, เลือกความจุการขัดจังหวะ 50kA). ‌‌

ความเข้าใจผิดทั่วไป‌:
อุณหภูมิสูงอาจทำให้กระแสไฟที่กำหนดของฟิวส์เป่าช้าลดลงได้ 30%. ‌‌
การใช้ฟิวส์แบบเป่าเร็วในทางที่ผิดใน UPS อาจทำให้เกิดการสะดุดผิดพลาดได้ (กรณีหนึ่งส่งผลให้สูญเสีย 1.8 ล้านหยวน). ‌‌
การทดลองพบว่าเมื่อแบตเตอรี่ลิเธียมลัดวงจร, ความน่าจะเป็นที่จะเกิดการหนีความร้อนที่เกิดจากฟิวส์เป่าช้านั้นสูงกว่าฟิวส์เป่าเร็วถึงแปดเท่า.
ในการทดสอบอินเวอร์เตอร์, การใช้ฟิวส์เป่าช้าในทางที่ผิดสามารถเพิ่มอัตราความเสียหายของโมดูลได้ 1% ถึง 37%.
