องค์ประกอบการตรวจจับอุณหภูมิ Bimetallic ของ KSD301/KSD302

ต่อไปนี้เป็นการวิเคราะห์โดยละเอียดเกี่ยวกับลักษณะโครงสร้าง, หลักการทำงานและประเด็นทางเทคนิคขององค์ประกอบตรวจจับอุณหภูมิแกนกลางของสวิตช์อุณหภูมิ ‌KSD301/KSD302‌ – แถบ bimetallic:
ฉัน. ลักษณะสำคัญขององค์ประกอบการตรวจจับอุณหภูมิแบบไบเมทัลลิก

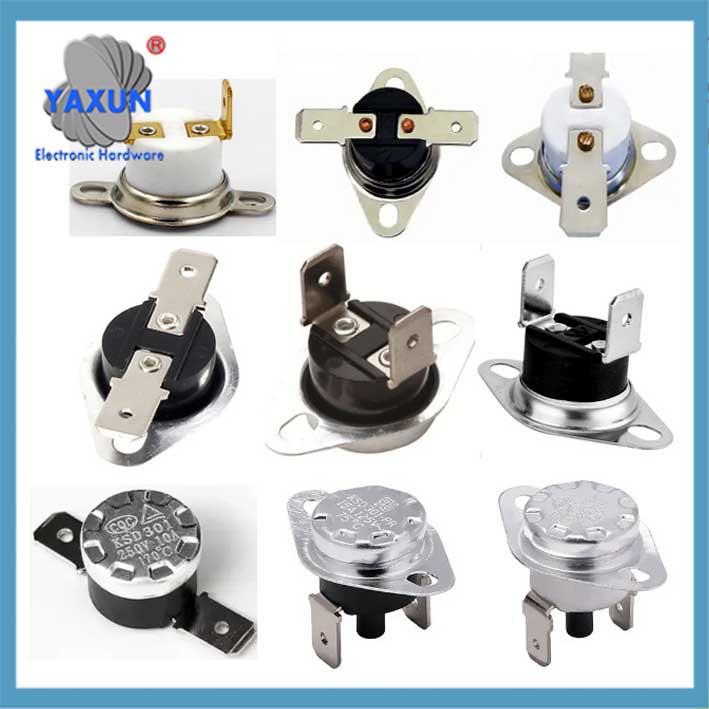

องค์ประกอบการตรวจจับอุณหภูมิสวิตช์อุณหภูมิ KSD301 แบบเปิดปกติ

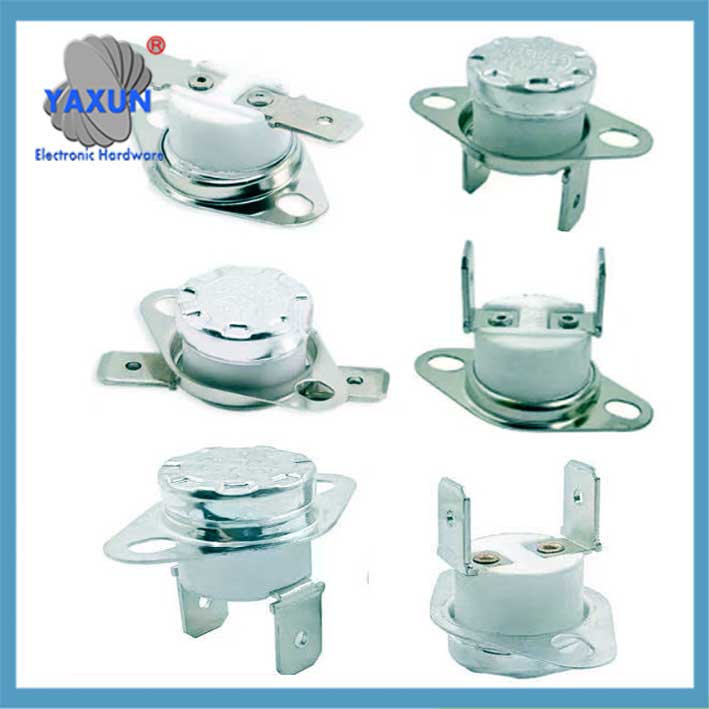

สวิตช์ขีด จำกัด อุณหภูมิสูง KSD301

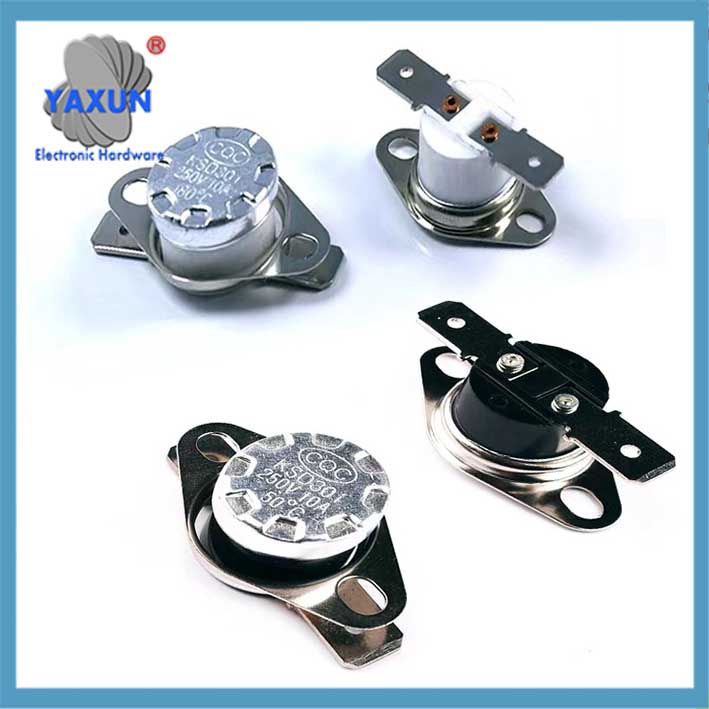

องค์ประกอบการตรวจจับอุณหภูมิ Bimetallic ของ KSD301

พารามิเตอร์สวิตช์อุณหภูมิ KSD301

II. การสลายตัวของกระบวนการทำงาน‌
นางเงือกคัดลอกรหัส
กราฟ LR
ก[สถานะอุณหภูมิปกติ] –>|แถบ bimetallic อิสระและตรง| บี[ติดต่อปิด/เปิด]
ค[อุณหภูมิเพิ่มขึ้นตามค่าการกระทำ] –>|ความสูงของส่วนโค้งแถบ bimetallic เปลี่ยนแปลงอย่างกะทันหัน| ดี[กลไกการตีกลับทันที]
ดี –>|ประเภทปิดปกติ| อี[วงจรตัดการเชื่อมต่อหน้าสัมผัส]
ดี –>|ประเภทเปิดปกติ| เอฟ[วงจรเชื่อมต่อหน้าสัมผัส]
ก[อุณหภูมิลดลงเพื่อรีเซ็ตค่า] –>|แถบ bimetallic กลับคืนสู่เส้นตรง| บี

‌ประเด็นสำคัญ‌: ความสูงของส่วนโค้งแถบ bimetallic เปลี่ยนแปลงอย่างกะทันหันเป็นที่มาของชื่อ “สวิตช์ตัดแบบ snap-type”, ตรวจสอบให้แน่ใจว่าการกระทำของการสัมผัสนั้นสะอาดและไม่มีสถานะกลาง.

‌III. ประเด็นสำคัญสำหรับการใช้งานและการบำรุงรักษา‌
‌หลีกเลี่ยงความเสียหายทางกล‌
ห้ามมิให้บีบแถบ bimetallic ด้วยแรงภายนอก, เนื่องจากการเสียรูปจะทำให้อุณหภูมิในการทำงานลอยหรือล้มเหลว.
‌ข้อกำหนดการนำความร้อน‌
พื้นผิวการติดตั้งต้องเรียบและสะอาด, และควรใช้จาระบีระบายความร้อนเพื่อให้แน่ใจว่าความร้อนถูกถ่ายโอนไปยังแถบโลหะได้ทันเวลา.
‌ข้อจำกัดด้านอุณหภูมิ‌
ขีดจำกัดความทนทานต่อแถบ Bimetallic: ระยะสั้น ≤300℃, ระยะยาว ≤240℃ (ความร้อนสูงเกินไปมีแนวโน้มที่จะเกิดความล้าของโลหะ).
‌โหลดการจับคู่‌
ห้ามมิให้เกินกระแสไฟที่กำหนดโดยเด็ดขาด (เช่น รุ่น 10A ต่อโหลด 15A), เนื่องจากอุณหภูมิสูงของส่วนโค้งจะเผาแถบโลหะคู่.

IV. การอ้างอิงการวินิจฉัยข้อผิดพลาด‌
‌การยึดเกาะของหน้าสัมผัส‌ : กระแสโหลดที่มากเกินไปทำให้เกิดการเชื่อมอาร์ก, และจำเป็นต้องตรวจสอบการจับคู่โหลดและจำเป็นต้องเปลี่ยนโมเดล.
‌ความล่าช้าในการดำเนินการ‌ : พื้นผิวการติดตั้งนำความร้อนได้ไม่ดี หรือแถบโลหะคู่มีอายุมากขึ้น, ดังนั้นให้ทาจาระบีซิลิโคนใหม่หรือเปลี่ยนส่วนประกอบ.
‌รีเซ็ตล้มเหลว‌ : แถบโลหะคู่มีรูปร่างผิดปกติและติดอยู่, และจำเป็นต้องเปลี่ยนเทอร์โมสตัทโดยรวม.

▶️ ‌สรุป‌: แถบ bimetallic คือ “เซ็นเซอร์อุณหภูมิ + ตัวกระตุ้น” ส่วนประกอบรวมของ KSD301. การออกแบบโครงสร้างรูปแผ่นดิสก์และอัตราส่วนโลหะผสมโดยตรงกำหนดความแม่นยำและความน่าเชื่อถือในการควบคุมอุณหภูมิ.
