Vad är en bilmotorvattentemperatursensor?

En sensor för vattenmotorvattentemperatur mäter temperaturen på vatten eller en flytande kylvätska. Dessa sensorer används i olika applikationer, inklusive bilmotorer, vattenkylningssystem, och industriella processer, För att övervaka och reglera temperaturen. Anställd i olika industriella processer för att mäta temperaturen på vatten eller andra vätskor, ofta i samband med dataloggar eller kontrollsystem.

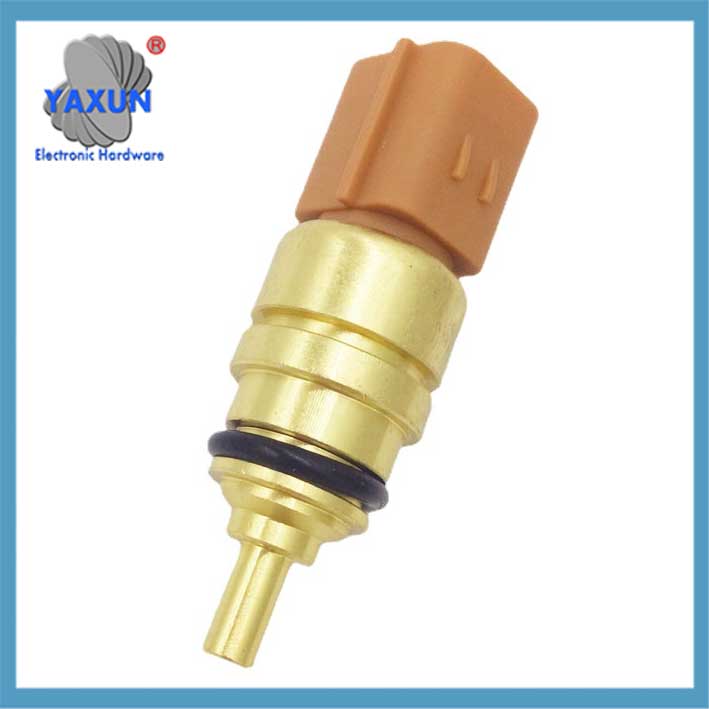

Vattentemperatursensor 1338418 55187822 71741090 1338.C7 Vattentemperaturbrytare

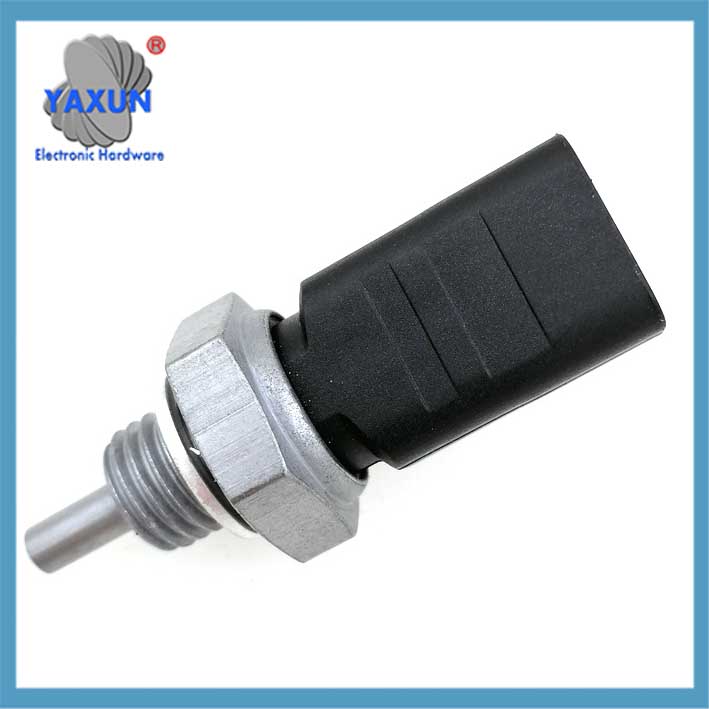

6K2A-12A648-AA Vattentemperatursensor plugg Lämplig för Ford-vattenkylfläkt

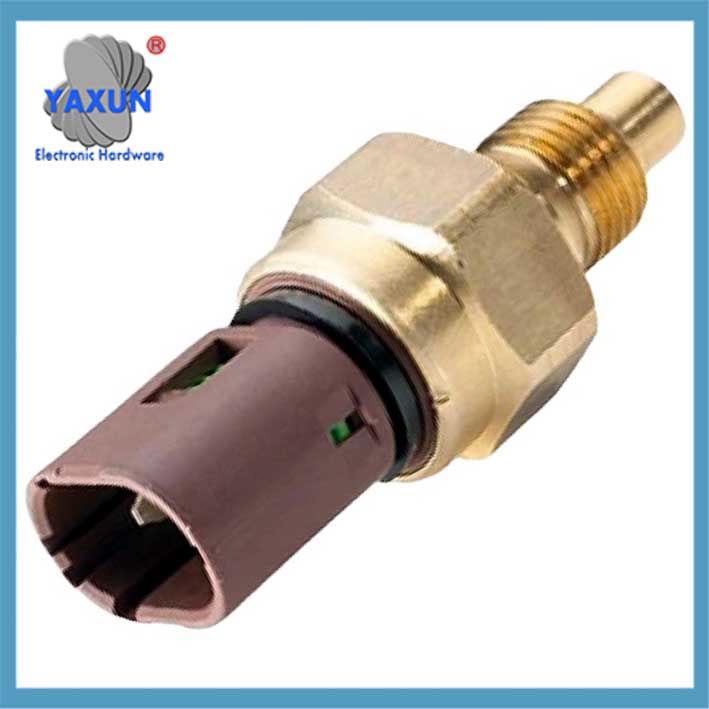

Ersättningstemperaturgivare för vatten, 1/4″ Npt – Bilracingtillbehör

Vattentemperatursensorns huvudfunktion är att övervaka motorns kylvätsketemperatur. Dess kärnkomponent är en termistor med negativ temperaturkoefficient (NTC). Resistansvärdet för detta material minskar exponentiellt när temperaturen stiger, såsom cirka 2,5 kΩ vid 20 ℃ och cirka 0,3 kΩ vid 80 ℃. Denna funktion gör att den kan omvandla temperaturförändringar till elektriska signaler.

Angående installationsplatsen, de flesta sensorer (65%) är installerade på vattenmanteln på motorns cylinderblock/cylinderhuvud. Vissa är också nära cylinderhuvudets termostat (22%) eller kylaruttaget (13%). Denna design är att direktkontakta kylvätskan för att säkerställa korrekt temperaturmätning.

Sensorns roll är kritisk: vid låga temperaturer, ECU:n kommer att öka insprutningsvolymen med 30% för att hjälpa till med kallstart; vid höga temperaturer, basbeloppet för injektion kommer att korrigeras. Det kommer också att påverka tändsystemet, som att flytta fram tändningsvinkeln med 8-12° vid -20 ℃ och fördröja den med 4-6° vid 100 ℃ för att förhindra explosion. Dessutom, tomgångskontroll beror också på det, och hastigheten kommer att höjas till 1200-1500rpm vid låga temperaturer.

När det gäller felmanifestation, Vanliga problem inkluderar svårigheter med kallstart, instabilt tomgångsvarvtal, onormal fläktdrift, etc. Det finns flera sätt att diagnostisera: använd en multimeter för att mäta nätspänningen (normal 5V eller 12V), läsa dataströmmen (normal vattentemperatursignal är cirka 95 ℃), eller mät motståndsvärdet efter uppvärmning (bör vara 1,4-1,9 kΩ vid 30 ℃).

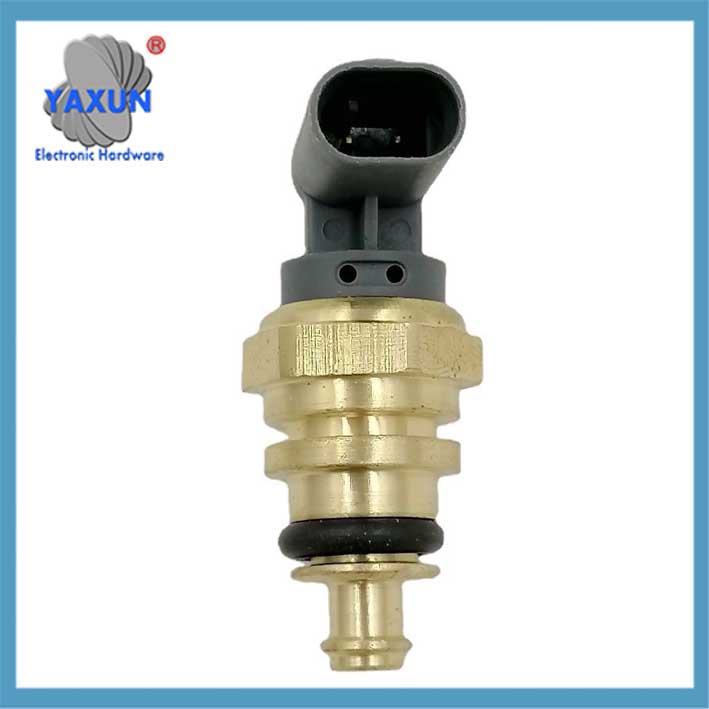

7700810879 Funktion och tillämpning av bilvattentemperatursensor

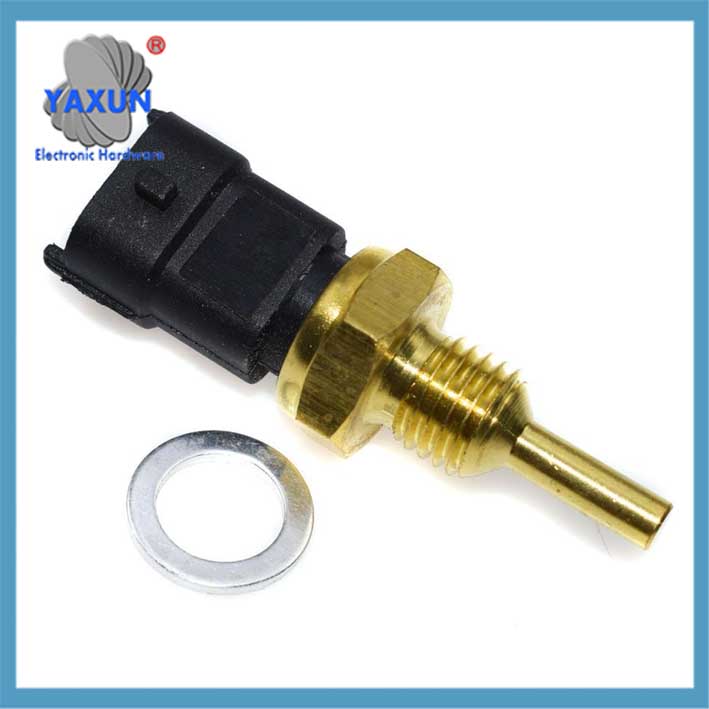

Anpassad NTC vattentemperatursensor kopparsond

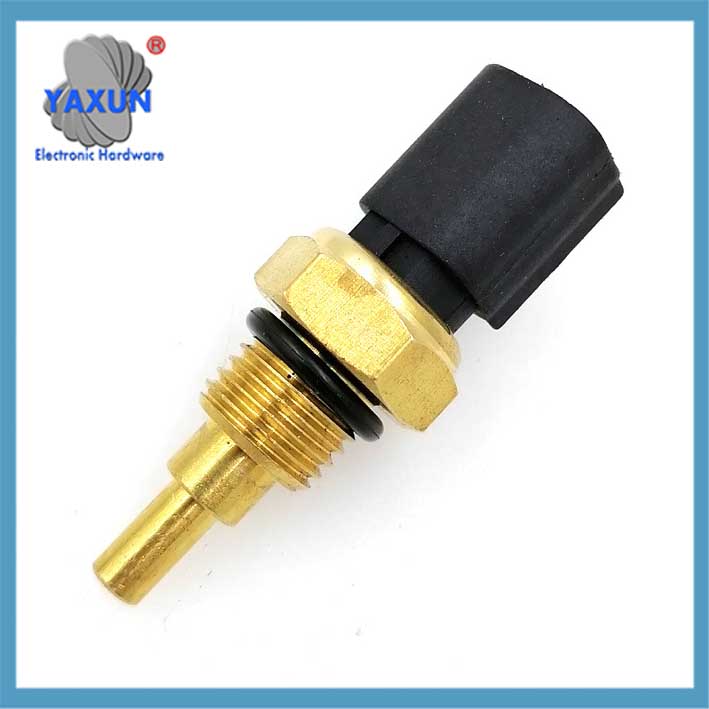

Vattentemperatursändare~Kylvätsketemperaturgivare & Pigtail-kontaktsele för GM TX3 TS10075 15326386

Bilmotorns vattentemperatursensor är det centrala övervakningselementet i motorstyrningssystemet. Dess funktion, strukturera, arbetsprincip och felmanifestation är som följer:

🔧 ‌1. Struktur och arbetsprincip
Kärnelement: Använder ‌Negativ temperaturkoefficienttermistor (NTC), resistansvärdet minskar exponentiellt när temperaturen stiger (såsom cirka 2,5 kΩ vid 20 ℃, och sjunker till 0,3 kΩ vid 80 ℃).
‌Signalkonvertering‌: Konvertera kylvätsketemperaturförändringen till en elektrisk signal (vanligtvis 1,3V-3,8V linjär förändring) och överför den till motorstyrenheten (Ecu).

‌Installationsplats‌:
Motorns cylinderblock/cylinderhuvud vattenmantel (redovisa 65%);
Kylvätskeshuntrör eller nära termostaten.

Typer av vattentemperaturgivare:
Motorns kylvätsketemperaturgivare (ECTS):
Finns i fordon, dessa sensorer övervakar temperaturen på motorns kylvätska, ge feedback till motorstyrenheten (Ecu) för optimal bränsleinsprutning och tändningstid.
Sensorer för vattenkylningssystem:
Används i anpassade PC-vattenkylslingor eller industriella kylsystem för att övervaka kylvätskans temperatur och säkerställa korrekt värmeavledning.

Exempel på applikationer:
Bil: Övervakning av motorns kylvätsketemperatur för att optimera motorns prestanda och förhindra överhettning.
Vattenkylning: Bibehåller optimala temperaturer i PC-vattenkylningsslingor för stabil systemprestanda.
Industriprocesser: Övervakning av temperaturer i tillverkningsprocesser, VVS-system, och andra tillämpningar som involverar vätskor.
Vattenbruk: Övervakning av vattentemperaturen för optimal fisk- eller växttillväxt.
Oceanografi: Mätning av vattentemperatur på olika djup för forskning och övervakning.

⚙️ ‌2. Kärnfunktioner
Vattentemperatursensorn tillhandahåller temperaturdata i realtid till ECU:n för att dynamiskt reglera motordriften:

Bränslekontroll: "Låg temperatur". (<86℃): Öka injektionsmängden (fram till +30% ersättning) för att förbättra kallstartsprestandan;
Hög temperatur: Minska insprutningsmängden och optimera luft-bränsleförhållandet.
‌Tändningsjustering‌: Öka tändningsförskjutningsvinkeln vid låga temperaturer (8–12° vid -20℃), och fördröjning vid höga temperaturer (4–6° vid 100℃) för att förhindra explosion.
‌Tomgångs- och värmeavledningskontroll‌: Öka tomgångsvarvtalet till 1200–1500 rpm vid låga temperaturer;
Starta och stoppa kylfläkten (höghastighetsdrift vid höga temperaturer).
‌ Instrumentdisplay: Kör pekaren för vattentemperaturmätaren, 90℃ är den idealiska arbetstemperaturen.

Nyckelfunktioner:
Mätområde: Temperaturintervallet som sensorn kan mäta exakt.
Noggrannhet: Hur nära sensorns avläsningar matchar den faktiska temperaturen.
Resterid: Den hastighet med vilken sensorn reagerar på temperaturförändringar.
Varaktighet: Sensorns förmåga att motstå miljöförhållanden (till exempel, vatten, extrema temperaturer).
Monteringsstil: Hur sensorn är ansluten till systemet (till exempel, nedsänkning, trådtyp).

⚠️ ‌III. Felmanifestation och diagnos
(1) Typiska felsymptom:
Svårt att starta en kall bil, tomgångsfluktuationer eller onormal ökning;
Onormal vattentemperaturmätare indikering (ingen rörelse, falsk hög eller utanför räckvidd);
Kylfläkten fortsätter att gå eller startar inte alls;
Ökad bränsleförbrukning och svag acceleration.

(2) Detektionsmetod:

Iv. Felstötmekanism ‌Signalförvrängning‌: ECU felbedömer temperaturen (som att ta emot en fast signal på -40℃ eller 130℃), resulterar i felaktig insprutnings-/tändningsstrategi;
‌Linjefel‌: Öppen krets/kortslutning blockerar signalöverföring, orsakar obalans i blandningen;
Åldrande av komponenter: Termistorkarakteristisk drift eller kylvätskekorrosion orsakar minskad noggrannhet.

💎 Sammanfattning
Vattentemperatursensorn är som “termometer” av motorn. Dess noggrannhet är direkt relaterad till bränsleekonomin, avgaskontroll och mekanisk livslängd. Regelbunden kontroll av resistansegenskaper och signalstabilitet (speciellt jämförelsen mellan varma och kalla tillstånd) kan effektivt förhindra systemfel orsakade av sensorfel.
