Skillnaden och tillämpningen av snabba och långsamma säkringar

Kärnskillnaden mellan snabbverkande och långsamverkande säkringar. Deras huvudsakliga skillnader ligger i smälthastigheten och förmågan att motstå pulsströmmar. Snabbverkande säkringar reagerar snabbt och är lämpliga för att skydda känsliga kretsar; långsamt verkande säkringar tål momentana överspänningsströmmar och undviker falsk triggning.

När det gäller applikationsscenarier, det nämns att snabbverkande säkringar är lämpliga för resistiva belastningar och IC-skydd, medan långsamverkande säkringar är lämpliga för kapacitiva/induktiva belastningar. Denna information är mycket viktig eftersom fel tillämpningsscenario kommer att göra att enheten inte startar eller att skyddet misslyckas. Det betonas särskilt att långsamt verkande säkringar måste användas vid tillfällen med överspänningsströmmar som t.ex. byte av strömförsörjning.

När det gäller tekniska principer, de “fördröjningsegenskaper” av långsamt verkande säkringar härrör från speciella strukturer och materialdesigner, som gör det möjligt för dem att absorbera energi och motstå pulser. Denna principförklaring är mycket värdefull och kan hjälpa användare att förstå varför snabbverkande säkringar inte bara kan ersätta långsamverkande säkringar.

Praktiska förslag för parameterval: Märkströmmen är 1.5-2 gånger arbetsströmmen. Dock, det är viktigt att notera missförståndet att ju snabbare åtgärden, desto bättre. De “tröghet” av långsamt verkande säkringar är faktiskt en återspegling av deras intelligenta bedömningsförmåga.

Det skulle vara tydligare att överväga att organisera det i en tabell för att visa jämförelsen. Tabellen ska innehålla fyra dimensioner: smälta egenskaper, tillämpliga belastningar, typiska applikationer, och ersättningsprinciper, så att användarna kan se det med en blick. Till exempel, de “överspänningsmotstånd” av en långsam säkring motsvarar kapacitiva/induktiva belastningar, och typiska applikationer är byte av strömförsörjning och motorstart.

Den största skillnaden mellan snabbverkande (snabbt slag) och långsamt verkande (långsamt slag) säkringar ligger i säkringsegenskaperna, tillämpningsscenarier och överspänningsmotstånd. Den specifika jämförelsen är som följer:

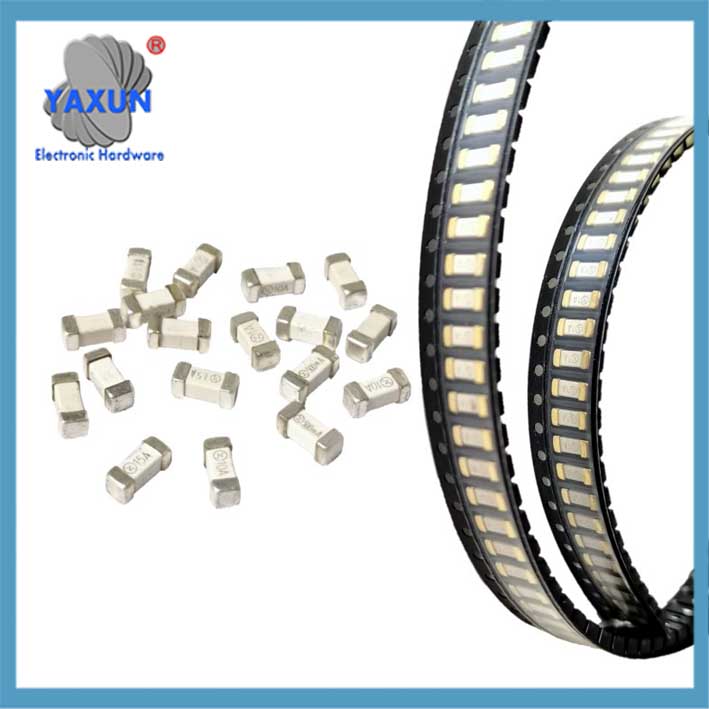

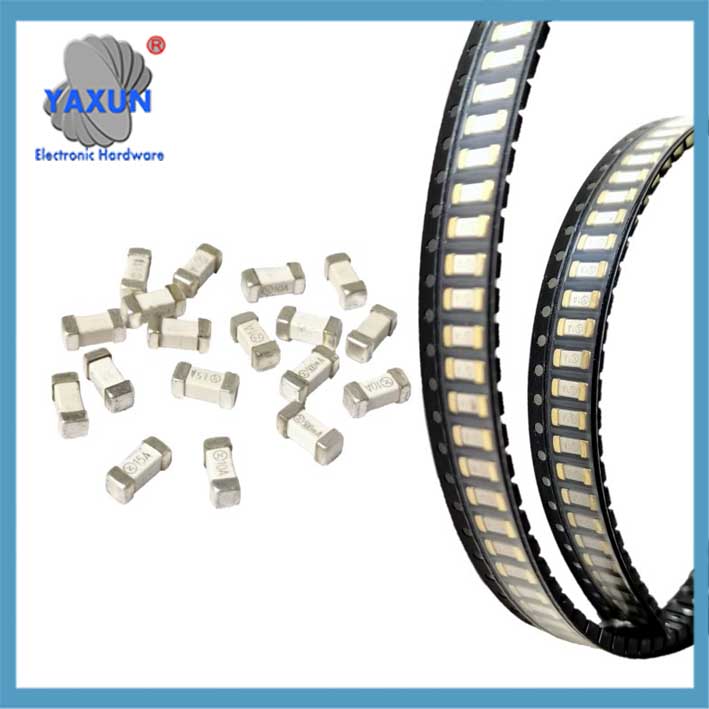

Snabbt-långsamt, fast-break 6125 chipsäkring 20A, 30A, 40A, för kretsskydd för nya energibatteripaket

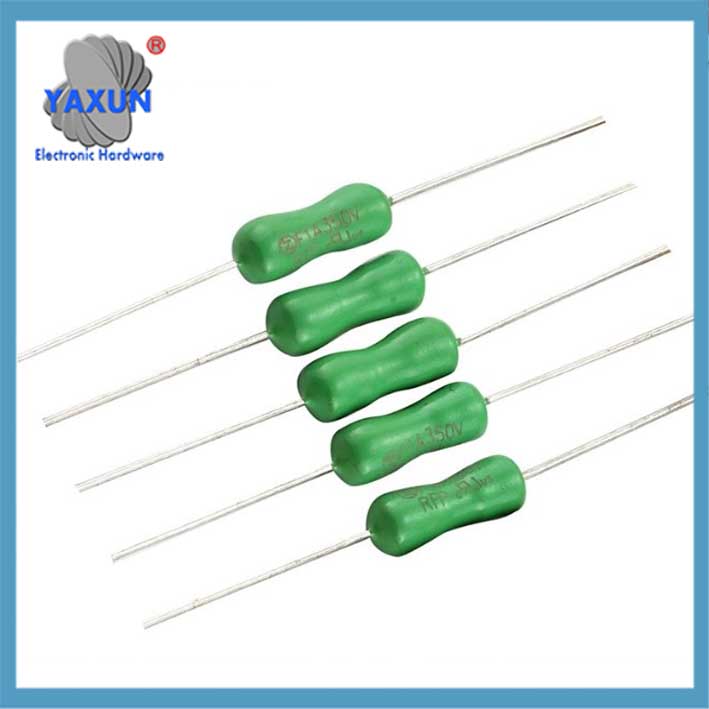

Mikromotstånd typ Pico miniatyrpatronsäkring 250v med axiell blygrön Snabbverkande snabbblås

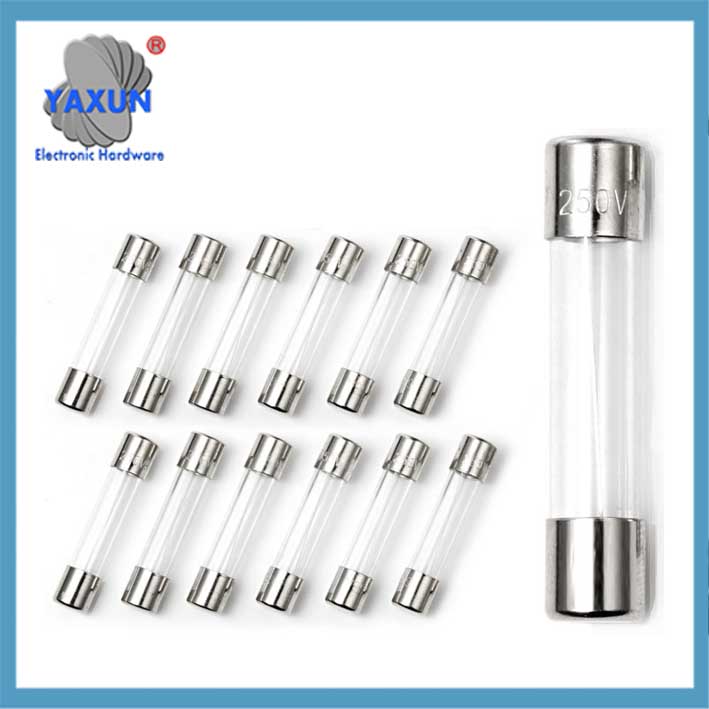

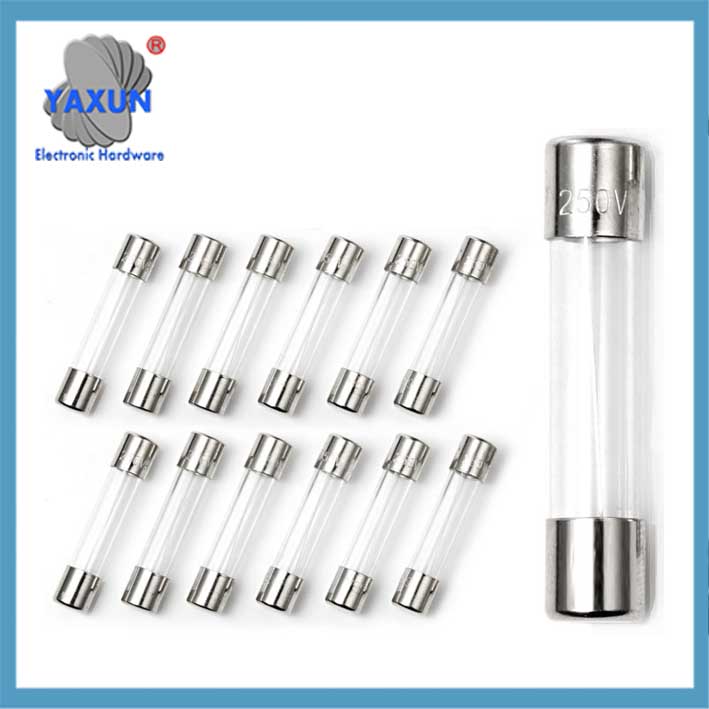

6×30, 6.3×32 snabbverkande säkring Tube 200mA-50A 500V, 600V, 750, 1000V

jag. Kärn skillnad

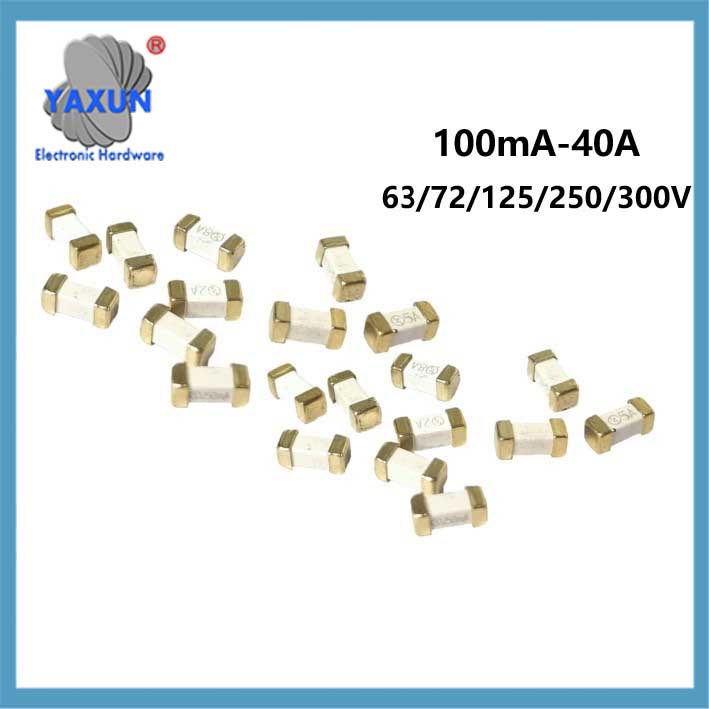

Fast-acting, slow-acting chip fuses 63V 72V 125V 250V 300V for new energy batteries

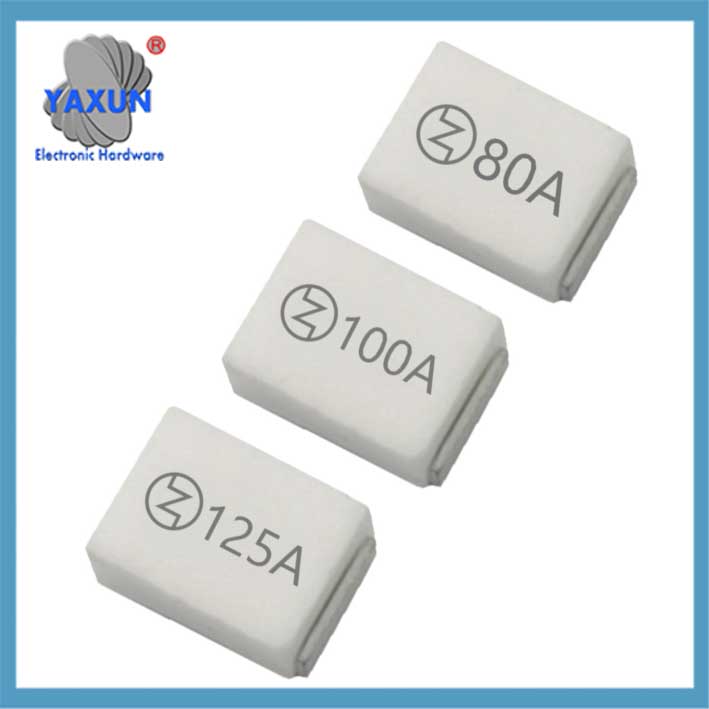

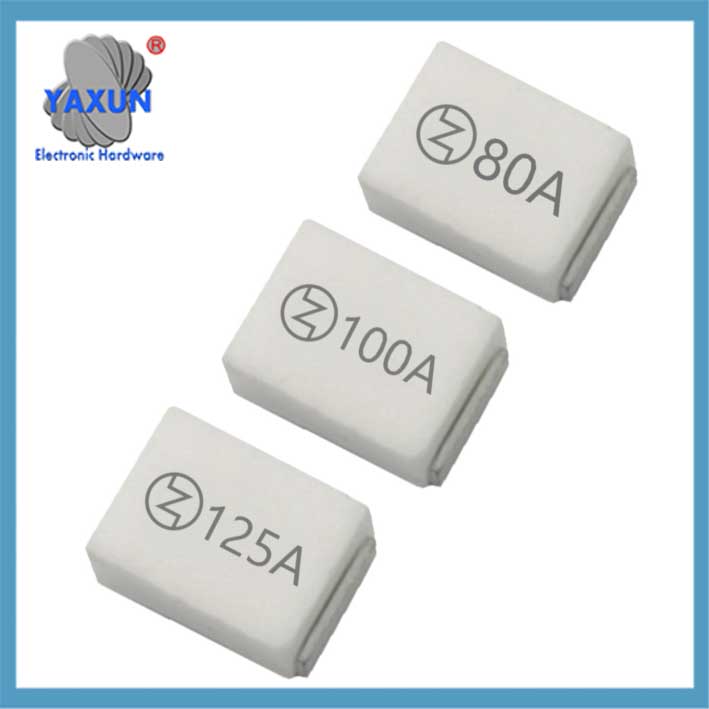

8810 high-current chip fuse 20A-125A square ceramic fuse slow-blow 32V~125V

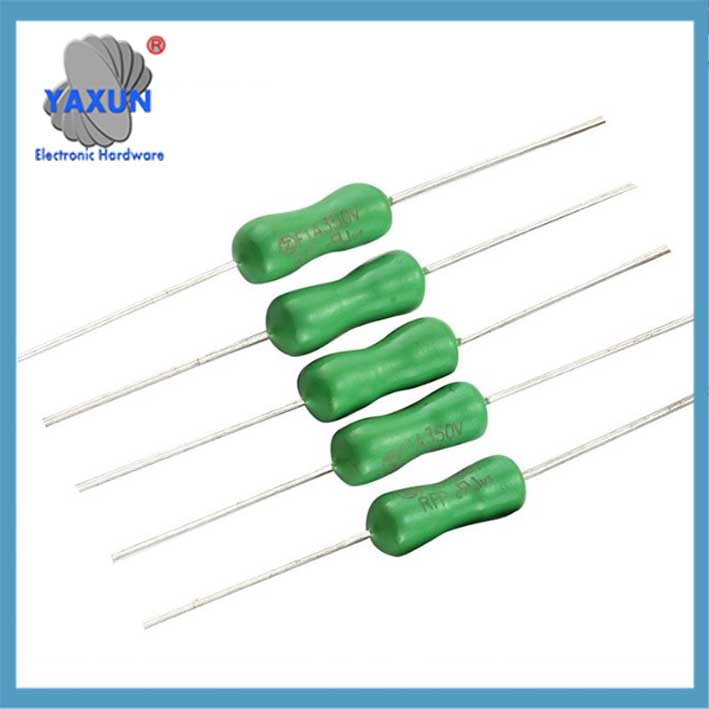

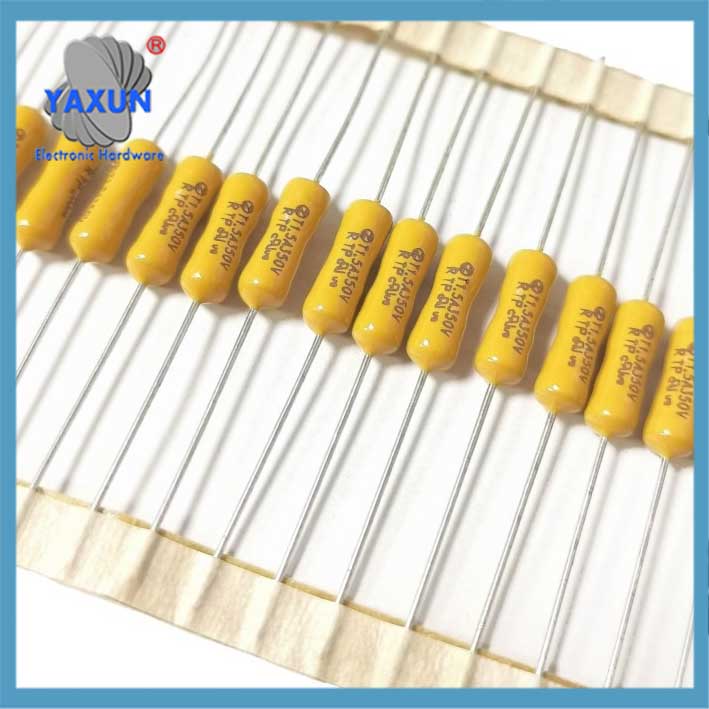

2.4-7mm axial Lead Green/Yellow Fuse 125-250V 630mA 1A~15A Fast-Slow Blow PICO Resistance Fuse

Ii. Application scenario‌
‌Fast-acting fuse applicable scenario‌
Resistive circuit with stable working current (vattenkokare, värmare);
Circuit that needs to quickly protect valuable devices (Ic, MOS tube);
Sensitive electronic equipment without surge current.

‌Slow-blow fuse application scenarios‌
Capacitive circuits with startup surges (charging of switching power supply electrolytic capacitors);
Inductive loads with large startup currents (motorer, kompressorer);
Power input/output terminals and other links susceptible to pulse interference.

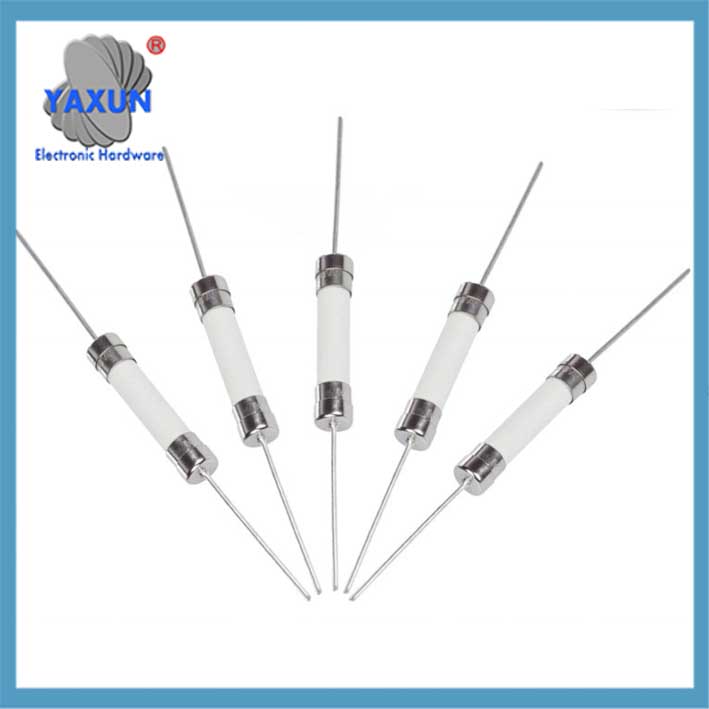

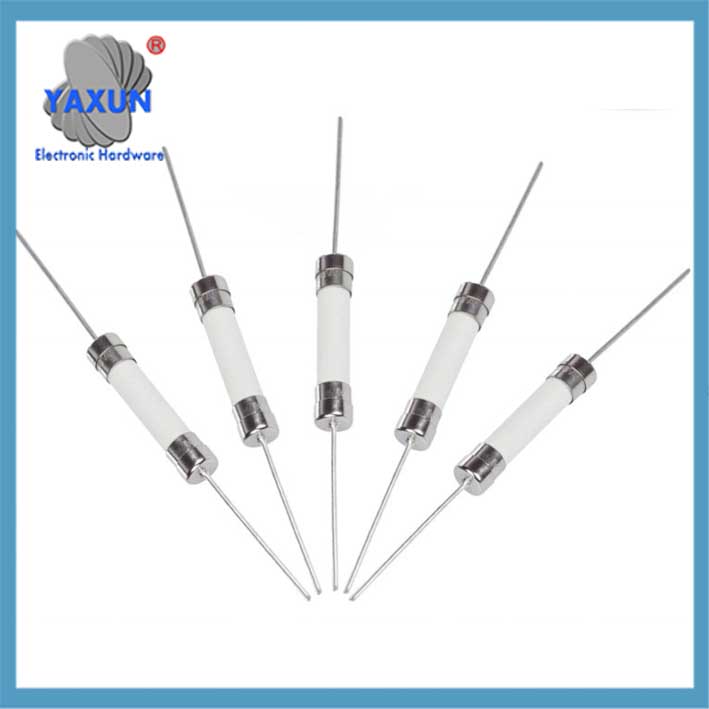

6×30 keramisk säkring 500V/250V/125V 200mA-50A långsamt blås snabbt

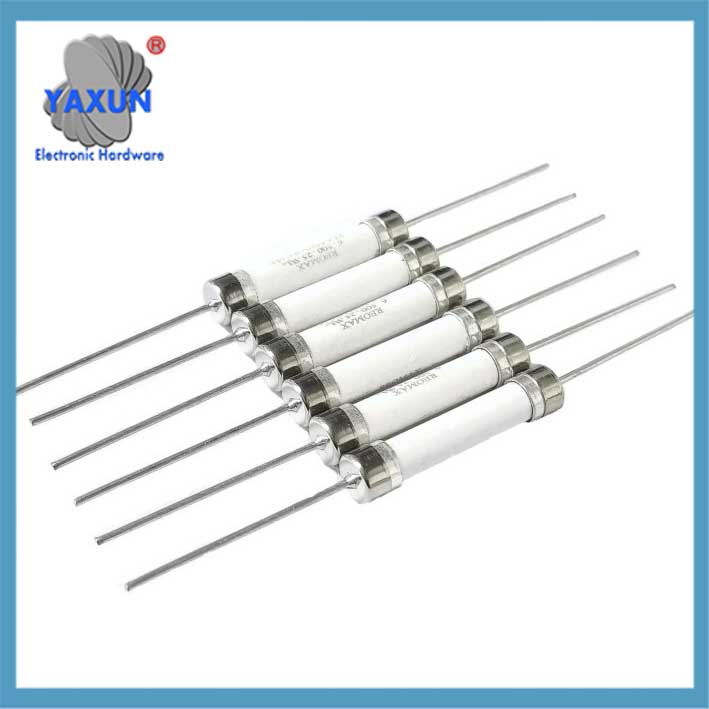

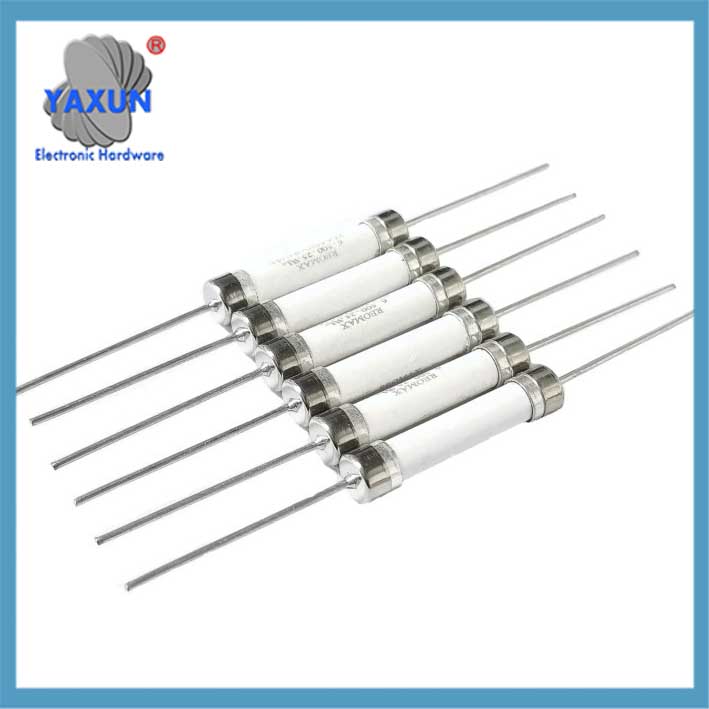

6×30, 6.35×32 högspännings keramiskt säkringsrör 200mA-50A 500V, 600V, 750V, 1000V

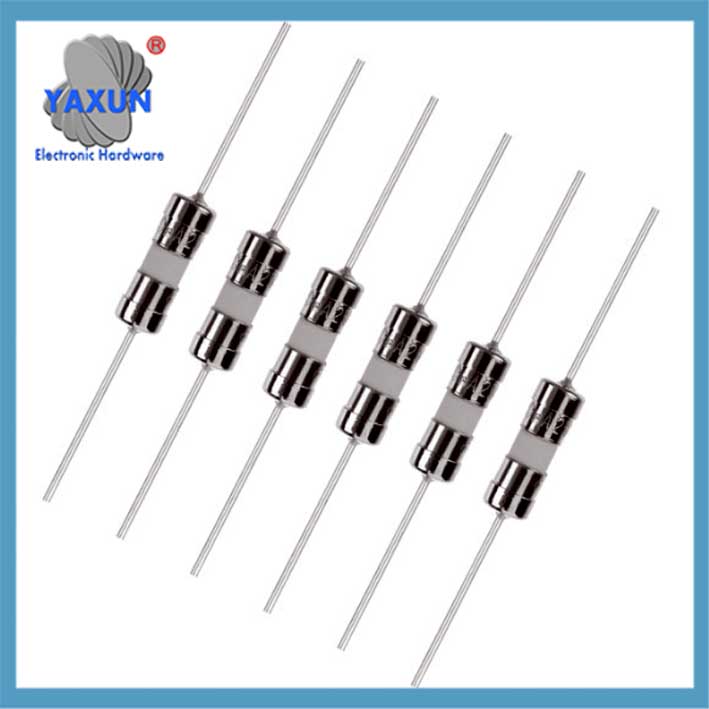

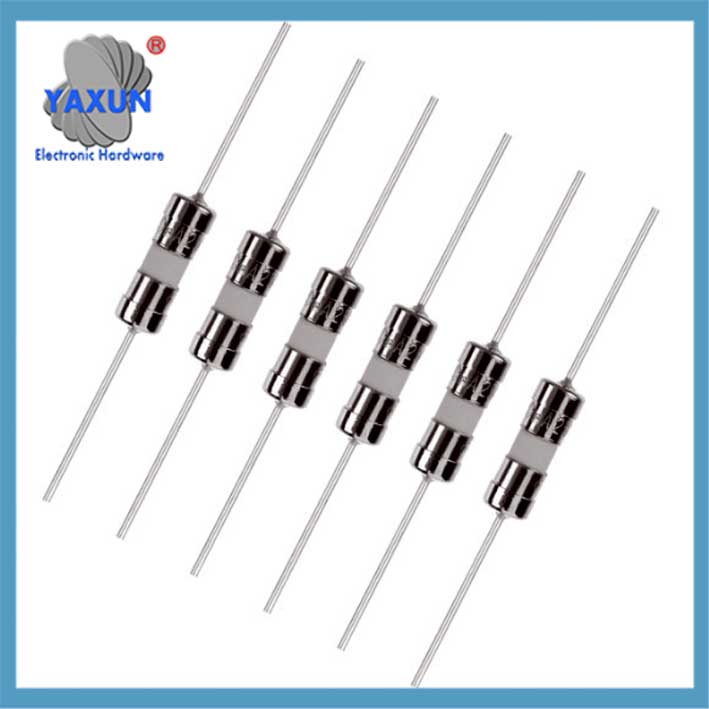

Keramisk säkring 3×10, 3.6×10, 4x11mm keramiskt säkringsrör 200mA-15A enkelkropp & med blytråd

III. Urvalsöverväganden
Märkström: Vanligtvis 1.5-2 gånger utrustningens maximala driftsström för att vara kompatibel med överspänningar.
‌Ersättningsprincipen:
Fast-break kan ersättas med slow-break för att förbättra anti-interferens (förutom känsliga kretsar);
Ersätt aldrig slow-break med fast-break, annars kommer det att orsaka startsäkring (som när motorn startar).
‌Markeringsskillnad‌:
Fast-break markeras vanligtvis med bokstaven ‌F‌ (Fast-acting), och slow-break markeras med ‌T‌ (Tidsfördröjning).

IV. Teknisk princip
‌Slow break-fördröjningsmekanism: Absorbera energi genom speciella strukturer (såsom legeringssmältor), tillfälligt motstå pulsströmmar (såsom kondensatorladdningsströmmar), och bara säkring vid kontinuerlig överbelastning.
‌Snabbbrytningsmekanism‌: Säkringen har en fin struktur och är känslig för strömförändringar, bryts omedelbart när överström uppstår.

⚠️ ‌missförståndskorrigering‌: Slow-break betyder inte “långsam svar”, men det kan skilja mellan felström och pulsström för att undvika falskt skydd.
