Surface Mount SMD Current Chip Säkring China Leverantör

Flera Kina-baserade företag är specialiserade på tillverkning av ytmontering (SMD) nuvarande chipsäkringar, med Dongguan YAXUN Electronics och FBelec som framstående exempel. Dessa företag erbjuder en mängd olika typer av SMD-säkringar, inklusive snabbverkande och långsamma slag, och tillgodose olika spännings- och strömklasser, med vissa specialiserade på specifika tillämpningar som billaddare.
Här är en mer detaljerad titt på några nyckelleverantörer:

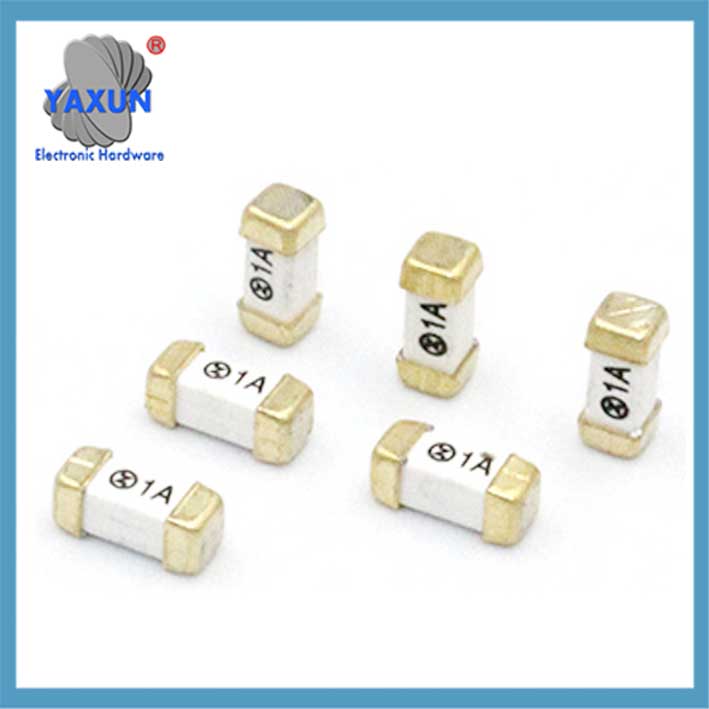

Dongguan YAXUN Electronics Co., Ltd.:
Detta företag är en stor tillverkare av kretsskyddskomponenter, inklusive SMD-säkringar, och har ett starkt fokus på hushållsapparater och fordonsindustrin. De erbjuder olika storlekar (till exempel, 0603, 1032, 1206, 2410, 6125) och typer (snabbt slag, långsamt slag).

2410/1808/6125 SMD elektrisk säkring 0,5A~30A

Eaton Bussmann SMD elektrisk säkring 0603, 6125, 1206 0.25A-50A 32V

0603, 1206 SMD engångssäkring 1~30A 32V, 63V

Chipsäkringar är miniatyriserade kretsskyddskomponenter som använder ytmonteringsteknik (SMT). De är huvudsakligen indelade i två kategorier: engångssäkringstyp och självåterställningstyp. Följande är en detaljerad introduktion från aspekterna av klassificering, arbetsprincip, och ansökan:
1. Kärnklassificering
‌Engångschipsäkring‌
Efter storlek: MKB-standardpaket som t.ex 0402 (1.0× 0,5 mm), 0603 (1.6× 0,8 mm), och 1206 (3.2× 1,6 mm).
Genom säkringsegenskaper:
Långsam säkringstyp (T/TT mark): lämplig för kretsar med överspänningsströmmar såsom motorer och transformatorer;
Snabb säkringstyp (F/FF-märke): används för precisionskretsar utan överspänningar;
Typisk struktur: keramiskt fyrkantsrörspaket, fylld med kvartssand ljusbågssläckningsmedel, och dubbelskiktselektroddesign för att förbättra ledande stabilitet.

Återställbar chipsäkring (Pptc)‌
Kärnmaterial: polymerharts och ledande partiklar är sammansatta, och automatisk återställning uppnås genom temperaturkänslighet;
Arbetsprocess: när överström uppstår, hartset expanderar för att blockera den ledande banan, och efter att felet är åtgärdat, ledningen återställs efter kylning;
Vanliga storlekar: 0805, 1812, 2920, etc., bibehålla strömmen 0,05-3,0A.

2. Nyckeltekniska egenskaper
"Säkringsmekanism".: följa Joules lag (Q=I²Rt), säkringen värms upp och smälter när överström uppstår;
‌Miljöskyddsprocessen‌: blyfri svetsteknik, överensstämmer med RoHS 2.0 standarder, blyhalt <1000ppm;
Optimering av prestanda:
Kvartssandfyllning förkortar bryttiden till 0.1 sekunder (på 20 gånger märkströmmen);
Självåterställningshastigheten är omvänt proportionell mot felströmmens intensitet.

3. Typiska tillämpningsscenarier
Konsumentelektronik: mobiltelefon batterier, USB-gränssnittsskydd (ofta används 0603 förpackning);
‌Industriutrustning: programstyrda brytare, patchpanel säkerhetsenheter;
Bilelektronik: överströmsskydd för fordonets laddningskrets.

SST1300 3A300V 2410 1808 6125 SMD säkring

Chipsäkring 1808 Aktuell KOAC 2410 SMD CCF1N Normal Blow 1A 1.6A 2.5A 3.15A 4A 5A 6.3A 8A 10A 125V ytmontering

0603 T1A-8A Keramisk Chip Säkring

4. Urvalsöverväganden
Märkströmmen bör vara mer än 1.25 gånger arbetsströmmen;
Pulsmotståndet är svagare än glasrörssäkringar, och effekten av överspänningsström måste utvärderas;
Självåterställningstypen är inte lämplig för scenarier som kräver fullständigt avstängningsskydd.

Nuvarande vanliga tillverkare som Oxis Electronics har lanserat förbättrade fyrkantiga chipsäkringar, som optimerar anslutningssäkerheten genom fyrkantiga mässingslock och legeringssäkringar.
