PTC-termistorer för konstant temperaturuppvärmning

Produktöversikt
Konstanttemperaturuppvärmningsegenskaperna för PTC-termistorer för konstanttemperaturuppvärmning bestäms av materialegenskaperna. Principen är att när ström tillförs PTC-termistorn, självuppvärmning gör att komponentens temperatur stiger, vilket gör att resistansvärdet går in i övergångsområdet och strömmen sjunker snabbt. Följaktligen, yttemperaturen på PTC-termistorn förblir konstant. Denna temperatur beror enbart på PTC-termistorns Curie-temperatur och den pålagda spänningen, och är i stort sett oberoende av omgivningstemperaturen.

PTC konstanttemperaturvärmare är uppvärmningsanordningar utformade för att använda konstanttemperaturvärmeegenskaperna hos PTC-termistorer. I låg- och medelstora värmeapplikationer, PTC-värmare erbjuder fördelar jämfört med traditionella värmeelement, såsom konstant temperaturuppvärmning, inga öppna lågor, hög värmeomvandlingseffektivitet, minimal påverkan från nätspänningen, och lång livslängd. Deras användning i elektriska värmeapparater gynnas alltmer av R&D ingenjörer.

PTC-termistorer för konstant temperaturuppvärmning kan tillverkas i en mängd olika former och specifikationer. Vanliga former inkluderar skivor, rektanglar, remsor, ringar, och bikakeporer. Att kombinera de ovan nämnda PTC-värmeelementen med metallkomponenter kan skapa olika PTC-värmare med hög effekt.

Applikationsdesign
Använder principen om konstant temperaturuppvärmning av PTC-termistorer, dessa enheter kan utformas för applikationer som plattång, hårspännen, hårspännen, perms, perms, keramiska permanenter, hårtång, locktång, elektriska kammar, hårrullare med negativ jon, massageapparater, myggmedel, myggmedel, dispensrar för myggspiral, doftautomater, parfymautomater, smältlimpistoler, uppvärmda fotbad, lamineringsmaskiner, termoskoppar, vattenpannor, kaffemaskiner, kaffevärmare, kaffevärmare, vattenautomater, varm- och kallvattenautomater, mjölkvärmare, varmvattenberedare, duschvärmare, elektriska myggmedel, handvärmare, torktumlare, elektriska kokplattor, elektriska strykjärn, elektriska lödkolvar, elektriska termiska lim, locktång, duschar, värmefläktar, torkrum, elektriska värmare, elektriska värmare, luftkonditioneringssystem, luftkonditionering värmesystem, rumsvärmare, luftvärmesystem, varmvattenkokare, Skotork, anordningar för skotorkning, fotvärmare, elektriska värmeplattor, spektrumanalysatorer, spektrumterapi, fysioterapiapparater, infraröd uppvärmning, torktumlare, motorcykelförgasare, elektriska luftfuktare, fuktsäker uppvärmning för elektriska instrument, liten kristall enhet konstant temperatur bad, inkubatorer med konstant temperatur, elektroniska termosflaskor, isolerade lådor, isolerade koppar, isolerade brickor, isolerade skåp, isolerade bord, elektriska värmeplattor, termiska terapiapparater, varma kaffemaskiner, skönhetsbehandlingar med ånga, vaxsmältare, ånggeneratorer, luftfuktare, luftfuktare, chokladsträngsprutare, varma förpackningar, elektriska lödkolvar, akupunktur, urinkatetrar, fotvärmare, handtorkar, sockervaddsmaskiner, massageapparater, uppvärmning av gasflaskor, små varmluftsvärmare, hårtorkar, rumsvärmare, torktumlare, torra skåp, torktumlare, industriell torkutrustning, Elektrisk värmare för dammuppsamlare, tåglok elektrisk värmare, mögeluppvärmning, kontrollskåp värme fuktsäker, monitor fuktsäker, elugn, elektrisk brödrost, infusionslåda, medicinsk utrustning, hushållsapparater, dagliga apparater, små apparater…etc.

PTC-värmare kinesisk tillverkare

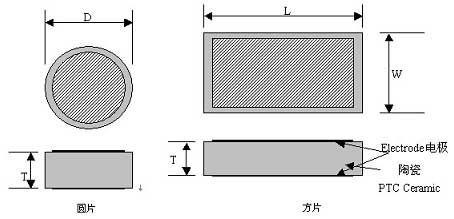

Strukturen och storleken på PTC-värmeplåten

Modellparametrar

Ringtemperaturmotstånd 25℃/Ω	Yttemperatur /℃	Maximal spänning /V	Diameter D/mm	Längd L/mm	Bredd W/mm	Tjocklek T/mm
500~1500	50	270	8			3
300~800	85	140		16	11	2.5
150~400	90	140		16	11	2.5
600~1500	100	270	20			2.5
500~1500	110	270		16	11	2.2
500~1500	130	270	20			2.2
200~800	150	140	10.8			2.2
200~800	155	270	10.8			2.2
500~1500	155	270	10.8			2.2
1.5~5K	170	140		5	4	1.6
150~500	175	140	10.8			2.2
500~1500	180	270	10.8			2.2
200~800	185	270	10.8			2.2
1~3K	195	270	8			2.5
800~2K	230	270		19	12	2.2
800~2K	250	270	13			2.5
2~5K	250	270	20			2.5
300~1K	250	140		23.5	10	2.2
800~2K	255	270		23.5	10	2.2
500~2K	275	270		35	10	2.1
300~800	280	140		24	15	2.5
0.8~3,5 000	280	270		24	15	2.5

Användningsanteckningar
1) PTC-värmaren har automatisk konstant temperaturkontroll, eliminerar behovet av ett temperaturkontrollsystem. Det är kärnkomponenten i alla PTC-värmare.
2) Fyra elektrodtyper finns tillgängliga: strömlöst nickel + silver, smältblåst aluminium, tryckt aluminium + silver, och tryckt aluminium.
3) Driftspänningsområdet är mycket brett. Även med en 2x ökning av driftspänningen, yttemperaturen ändras minimalt.
4) När flera PTC-värmare används tillsammans, de ska kopplas parallellt, inte i serie.
5) Denna produkt har inga blytrådar eller isolering. Om detta inte är genomförbart, välj en modell med en extern isoleringsfilm eller ett metallhölje.

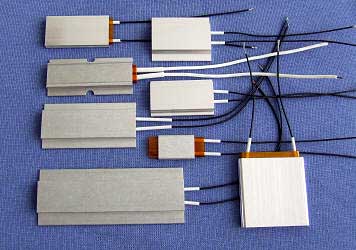

PTC-värmare i metallskal

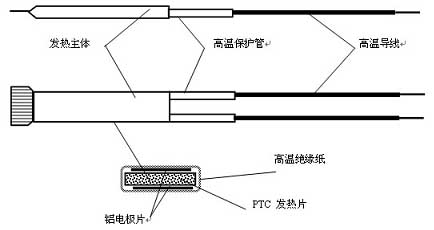

Mått och struktur för PTC-värmare i metallskal

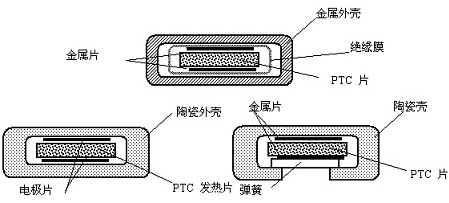

Dimensioner och struktur för externt isolerad film PTC-värmare

Modellparametrar

Längd/mm	Bredd/mm	Tjocklek/mm	Yttemperatur/℃	Isolering tål spänning/V	Driftspänning/V
30~120	20	5.0	60~280	3750	100~240
30~120	30	6.0	60~280	3750	100~240
30~120	33	7.0	60~280	3750	100~240
30~120	35	7.0	60~280	3750	100~240
30~120	40	7.0	60~280	3750	100~240
30~120	43	7.0	60~280	3750	100~240
30~120	46	7.0	60~280	3750	100~240
30~120	56	7.0	60~280	3750	100~240

Temperaturer kan utformas mellan 60°C och 280°C, och driftspänningar kan utformas mellan 12V och 240V, beroende på kundens krav.

Försiktighetsåtgärder vid användning
1) Efter att strömmen har lagts på, värmeeffekten minskar gradvis och stabiliseras sedan. Stabil effekt beror på driftsförhållandena. Effekten hos samma PTC-värmare kan variera flera gånger beroende på driftsförhållandena. Ju snabbare värmeavledning, desto större stabil effekt; desto högre PTC-yttemperatur, ju högre kraft.
2) Yttemperaturen på PTC-värmaren styrs av PTC själv och kan styras genom att koppla bort kretsen, men inte genom att justera spänningen.
3) Medan PTC:er i sig är mycket tillförlitliga och har en lång livslängd, felaktig montering kan resultera i instabil effekt och temperatur.
4) När du använder flera PTC, de ska kopplas parallellt, inte i serie.

Externt isolerad film PTC-värmare

Dimensioner och struktur för externt isolerad film PTC-värmare

Modellparametrar

Längd (mm)	Bredd (mm)	Tjocklek (mm)	Yttemperatur (°C)	Isolering tål spänning (V)	Driftspänning (V)
24	10	3.0~3,5	85~280	3750	100~240
24	15	3.0~3,5	85~280	3750	100~240
35	8	3.0~3,5	85~280	3750	100~240
35	10	3.0~3,5	85~280	3750	100~240
35	13	3.0~3,5	85~280	3750	100~240
35	15	3.0~3,5	85~280	3750	100~240
48	8	3.0~3,5	85~280	3750	100~240
48	10	3.0~3,5	85~280	3750	100~240
48	13	3.0~3,5	85~280	3750	100~240
48	15	3.0~3,5	85~280	3750	100~240
60	8	3.0~3,5	85~280	3750	100~240
60	10	3.0~3,5	85~280	3750	100~240
60	13	3.0~3,5	85~280	3750	100~240
60	15	3.0~3,5	85~280	3750	100~240
70	8	3.0~3,5	85~280	3750	100~240
70	10	3.0~3,5	85~280	3750	100~240
70	13	3.0~3,5	85~280	3750	100~240
70	15	3.0~3,5	85~280	3750	100~240
70 ovan	15	3.0~3,5	85~280	3750	100~240
