Överströmsskydd | 5×20 6×30 mm Patron Säkringar

Överströmsskydd elektrisk säkring är en kretsskyddsanordning som bryter onormal ström genom en säkringsmekanism. Dess kärnfunktion är att smälta när strömmen överstiger märkvärdet för att skydda back-end-utrustningen. Följande är en detaljerad förklaring av klassificeringen och egenskaperna:

6×30 keramisk säkring överströmsskydd

5×20 glassäkring överströmsskydd

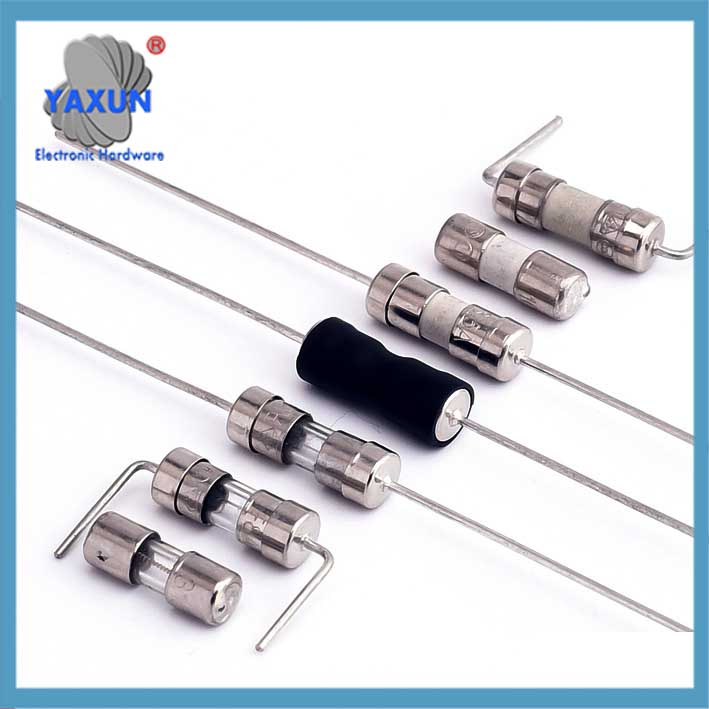

3.6×10 mm Patron Säkringar för överströmsskydd

Traditionell säkringstyp
Arbetsprincip:
När strömmen överskrider gränsen, metallsmältan smälter på grund av Joule-värmeeffekten och kopplar bort kretsen, som är en engångsskyddsanordning. Den typiska svarstiden är i millisekunder, och kortslutningsskydd kräver snabb fixering (såsom glasrörets säkringstid ≤40ms) ‌. Smältbar länk:
En säkring innehåller en liten, ledande tråd eller remsa (den smältbara länken) utformad för att smälta eller förångas när strömmen som flyter genom den överskrider dess nominella kapacitet.
Överströmsskydd:
Denna smältverkan öppnar kretsen, avbryta flödet av el och förhindra ytterligare skador.
Engångsbruk:
Säkringar är designade för engångsbruk och måste bytas ut efter att de bryter kretsen.

Pålitlighet: Säkringar är kända för sin tillförlitlighet när det gäller att avbryta överströmmar.
Kostnadseffektivitet: De är i allmänhet billiga jämfört med andra överströmsskyddsanordningar.
Enkelhet: Designen är enkel, gör dem lätta att förstå och använda.
Mängd: Säkringar finns i olika storlekar, former, och aktuella betyg för att passa olika applikationer.
Typer: Säkringar är kategoriserade i olika klasser (till exempel, L, RK1, RK5, T, J, CC, etc.) för att ta itu med specifika överströmsscenarier och prestandakrav.

Typer och strukturer Plug-in typ: används ofta i bilkretsar, ström 1-120A, uppdelad i fyra specifikationer från ultrasmå till stora.
SMD-typ: SMD -förpackning, lämplig för PCB med hög densitet, innehållande kvartssand ljusbågssläckningsmedel.
Typ av glasrör: transparent skal är bekvämt för att observera säkringsstatus, ström 0,5-80A.

‌Nyckelparametrar‌ ‌Märkström/spänning‌: såsom 250V/10A slow-break typ, det måste nedsättas enligt 75% (UL standard) eller 90% (IEC-standard) av den faktiska strömmen.
‌Säkringsegenskaper‌: typ av snabbavbrott (anti-kortslutning) och slow-break typ (anti-svall).

När används säkringar?
Grenkretsar:
Säkringar används ofta i hushålls- och kommersiella elektriska system för att skydda enskilda kretsar.
Utrustningsskydd:
De kan användas för att skydda specifika komponenter i en enhet, såsom transformatorer eller kretskort.
Tidsfördröjning och snabbverkande:
Säkringar kan designas för tidsfördröjningstillämpningar (till exempel, för induktiva belastningar med höga inkopplingsströmmar) eller snabbverkande applikationer (till exempel, för resistiva belastningar).

Självåterställbar säkring (Pptc) ‌Handlingsmekanism
Tillverkad av högmolekylär polymer och ledande partiklar, hartset expanderar på grund av värme när överström uppstår, blockerar vägen, och kyls ner för att återställa lågt motstånd efter att felet har åtgärdats‌1011. Svarshastigheten är omvänt proportionell mot strömintensiteten (såsom 0805 paketet skydd på andra nivån)‌.

‌Jämfört med traditionella säkringar

Exempel på överströmsscenarier:
Kortslutningar:
När två eller flera ledare kommer i direkt kontakt, skapa en väg med låg resistans för ström, en kortslutning uppstår.
Överbelastningar:
När en krets utsätts för en ström som är högre än dess kapacitet under en längre period, det anses vara en överbelastning.
Jordfel:
När elektricitet strömmar från en strömförande ledning till jord (jorden), det kallas jordfel.
Bågfel:
Dessa är farliga elektriska urladdningar som kan uppstå i ledningar eller elektriska komponenter.
Begränsningar:
Ersättning: Säkringar måste bytas ut efter att de har gått, vilket kan vara obekvämt.
Ej återställbar: Till skillnad från effektbrytare, säkringar kan inte återställas och återanvändas.
Kanske inte lika exakt: Säkringar kanske inte erbjuder samma precision i brytströmmar som vissa strömbrytare.
Avslutningsvis, säkringar är en viktig del av elsäkerheten, tillhandahålla ett tillförlitligt och kostnadseffektivt sätt att skydda kretsar och utrustning från farorna med överströmmar.
