Lågspänning PTC termostatisk värmare

Produktöversikt
Lågspännings-PTC termostatvärmare kräver endast 3-24V spänning för att upprätthålla konstant temperaturuppvärmning. Deras princip är att när makt tillämpas, PTC-termistorns självuppvärmning gör att dess motstånd kommer in i övergångsområdet, bibehålla en konstant yttemperatur. Denna temperatur beror enbart på PTC-termistorns Curie-temperatur och den pålagda spänningen, och är i stort sett oberoende av omgivningstemperaturen.

PTC-värmare är värmeanordningar utformade för att utnyttja värmeegenskaperna med konstant temperatur hos lågspännings-PTC-termostatvärmare. I låg- och medelstora värmeapplikationer, PTC-värmare erbjuder fördelar oöverträffade med traditionella värmeelement, inklusive konstant temperaturuppvärmning, ingen öppen låga, hög värmeomvandlingseffektivitet, minimal påverkan från nätspänningen, och lång livslängd. Deras användning i elektriska värmeapparater gynnas alltmer av R&D ingenjörer.

PTC värmeelement, silverpläterat PTC värmeelement för sprutor

12v~220v keramisk ptc konstant temperatur luft elektrisk värmare, värmeplatta i gjuten aluminium

PTC konstant temperatur värmeplatta, värmeplatta med ultralåg temperatur

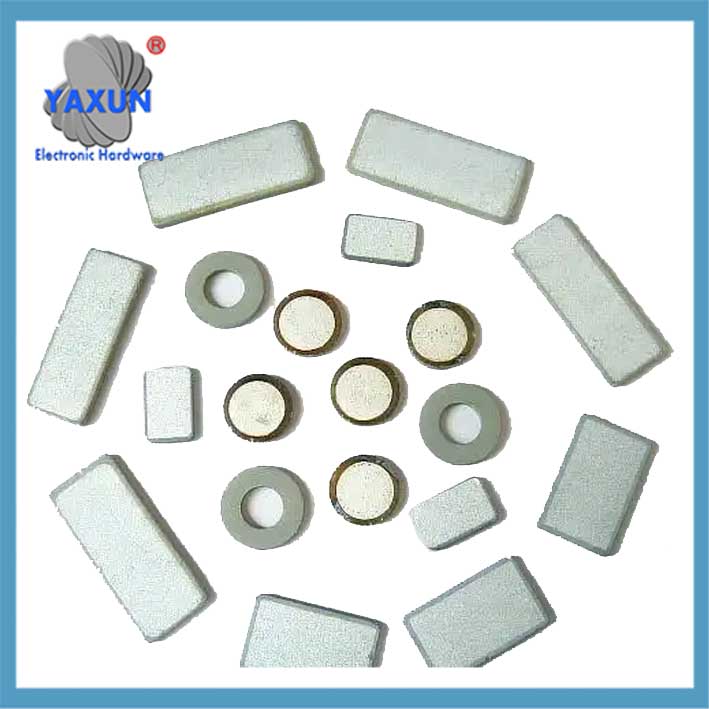

PTC-termistorer för konstanttemperaturuppvärmning kan tillverkas i en mängd olika former och specifikationer. Vanliga former inkluderar skivor, rektanglar, remsor, ringar, och bikakestrukturer. Att kombinera dessa PTC-värmeelement med metallkomponenter kan skapa olika PTC-värmare med hög effekt. Notera: Hög effekt, lågspännings-PTC termostatvärmare har mycket höga effektkrav. Till exempel, en 500W värmare med 12V matning drar en normal driftström på 500 ÷ 12 = 41,67A. Därför, strömförsörjningen måste kunna leverera minst 50A.

Applikationsdesign
Använder principen om konstant temperaturuppvärmning av PTC-termistorer, applikationer inkluderar plattång, hårspännen, hårspännen, jonperms, perms, perms, keramiska permanenter, hårtång, locktång, elektriska kammar, hårrullare med negativ jon, massageapparater, myggmedel, dispensrar för myggspiral, doftautomater, parfymautomater, smältlimpistoler, fotbadsvärme, termoskoppar, varmvattenberedare, kaffebryggare, kaffevärmare, kaffevärmare, vattenautomater, varm- och kallvattenautomater, mjölkvärmare, dusch uppvärmning, elektriska myggmedel, handvärmare, torktumlare, elektriska kokplattor, elektriska strykjärn, elektriska lödkolvar, elektriska lim, hårrullare, duschar, skotorkar, skotorkar, fotvärmare, elektriska värmeplattor, spektrumanalysatorer, spektrumterapi, fysioterapiapparater, infraröd uppvärmning, motorcykelförgasare, elektriska luftfuktare, och fuktsäker uppvärmning för elektriska instrument. Inkubatorer med konstant temperatur, elektroniska termosflaskor, isolerade lådor, isolerade koppar, isolerade brickor, isolerade skåp, elektriska kokplattor, termoterapiapparater, kaffebryggare, vaxsmältare, ånggeneratorer, luftfuktare, chokladsträngsprutare, lödkolvar, akupunkturutrustning, urinkatetrar, fotvärmare, handtorkar, sockervaddsmaskiner, massageapparater, små varmluftsvärmare, hårtorkar, styrskåpsvärme och fuktsäkra system, övervakar, elektriska ugnar, brödrostsugnar, IV droppsatser, medicinsk utrustning, hushållsapparater, små apparater, och mer.

Lågspännings PTC-värmare
Utseende och struktur

Modell	Nominell temperaturbeständighet 25℃/Ω	Yttemperatur /℃	Märkspänning /V	Längd L/mm	Bredd W/mm	Tjocklek T/mm
MZ9-L35W6T2.1V12T60	10~30	60±10	12	35	6	2.1
MZ9-L35W6T2.1V12T70	10~30	70±10	12	35	6	2.1
MZ9-L35W5T2.1V12T180	10~30	180±10	12	35	5	2.1
MZ9-L35W5T2.1V12T240	10~30	240±10	12	35	5	2.1
MZ9-L35W5T2.1V12T270	10~40	270±10	12	35	5	2.1
MZ9-L24W15T1.15V12T120	2~12	120±10	12	24	15	1.15
MZ9-L24W15T1.15V12T140	2~12	140±10	12	24	15	1.15
MZ9-L24W15T1.15V12T180	2~12	180±10	12	24	15	1.15
MZ9-Φ5T1.1V12T50	80~150	50±5	12	F5		1.1
MZ9-Φ10T1.2V12T70	5~30	70±10	12	Φ10		1.2
MZ9-Φ13T2.5V12T80	10~30	80±10	12	F13		2.5
MZ9-Φ8T1.85V12T90	10~30	90±10	12	F8		1.85
MZ9-Φ6T1.85V12T100	10~30	100±10	12	F6		1.85
MZ9-Φ10T2.5V12T120	10~30	120±10	12	Φ10		2.5
MZ9-Φ16T1.1V12T160	2~30	160±10	12	F16		1.1
MZ9-Φ20T1.5V12T200	2~30	200±10	12	Φ20		1.5

Temperaturer kan dimensioneras mellan 50°C och 200°C, och driftspänningar kan utformas mellan 3V och 50V, beroende på kundens krav.

Anmärkningar om användning
1) PTC-värmaren har automatisk konstant temperaturkontroll, eliminerar behovet av ett temperaturkontrollsystem. Det är kärnkomponenten i alla PTC-värmare.
2) Fyra elektrodtyper finns tillgängliga: strömlöst nickel + silver, smältblåst aluminium, tryckt aluminium + silver, och tryckt aluminium.
3) Till skillnad från produkter designade för nätspänning, lågspänningsprodukter upplever betydande yttemperaturfluktuationer när driftspänningen fluktuerar med mer än 25%.
4) När flera PTC-värmare används tillsammans, de ska kopplas parallellt, inte i serie.
5) Denna produkt har inga blytrådar eller isolering. Om detta inte är genomförbart, Vänligen välj en modell med en extern isoleringsfilm eller en modell med metallhölje.

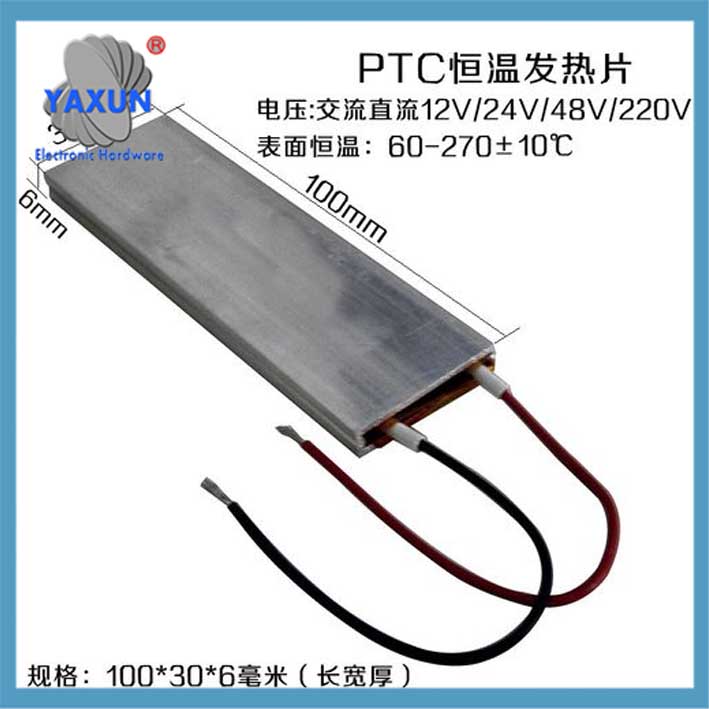

PTC-värmare med låg spänning i metall

Utseende och struktur

Anmärkningar om användning
1) Värmeeffekten minskar gradvis efter att strömmen har lagts på, stabiliseras så småningom. Stabil effekt beror på driftsförhållandena. Effekten hos samma PTC-värmare kan variera flera gånger beroende på driftsförhållandena. Ju snabbare värmeavledning, desto större stabil effekt; desto högre PTC-yttemperatur, ju högre kraft.
2) Yttemperaturen på PTC-värmaren styrs av PTC själv och kan styras genom att koppla bort kretsen, men den kan inte styras genom att justera spänningen.
3) PTC:er är till sin natur mycket tillförlitliga och har en lång livslängd, men felaktig montering kan orsaka ström- och temperaturinstabilitet.
4) När du använder flera PTC, de ska kopplas parallellt, inte i serie.

Vi kan designa temperaturområdet från 50°C till 280°C och driftspänningsområdet från 3V till 50V enligt kundens krav.
