Funktioner och tillämpningar av återställbara chip -säkringar

Återställbara chipsäkringar (Pptc) är överströmsskyddskomponenter baserade på polymerernas positiva temperaturkoefficientegenskaper. De har en automatisk återställningsfunktion och används ofta i kretsskydd av elektronisk utrustning. Följande är dess kärnpunkter:
1. Struktur och arbetsprincip
Materialsammansättning
Den är sammansatt av specialbehandlade polymerhartser (såsom PE-polymerer) och ledande partiklar (kimrök eller metallpartiklar). Under normala förhållanden, de ledande partiklarna bildar en väg med låg resistans (0.1-flera ohm). ‌Skyddsmekanism
När överström uppstår, den termiska effekten av strömmen gör att hartset smälter och expanderar, det ledande nätverket att bryta, och motståndet ökar plötsligt till ett högresistanstillstånd (upp till megaohm), begränsa strömmen till mikroampere. Efter att felet är åtgärdat, de ledande partiklarna svalnar och krymper, återanslut, och återställ lågresistanstillståndet utan manuellt utbyte‌. ‌

PPTC återställbar säkring AEM Components Kina leverantör

Funktion och tillämpning av CHIP SMD -återupptagbar säkring

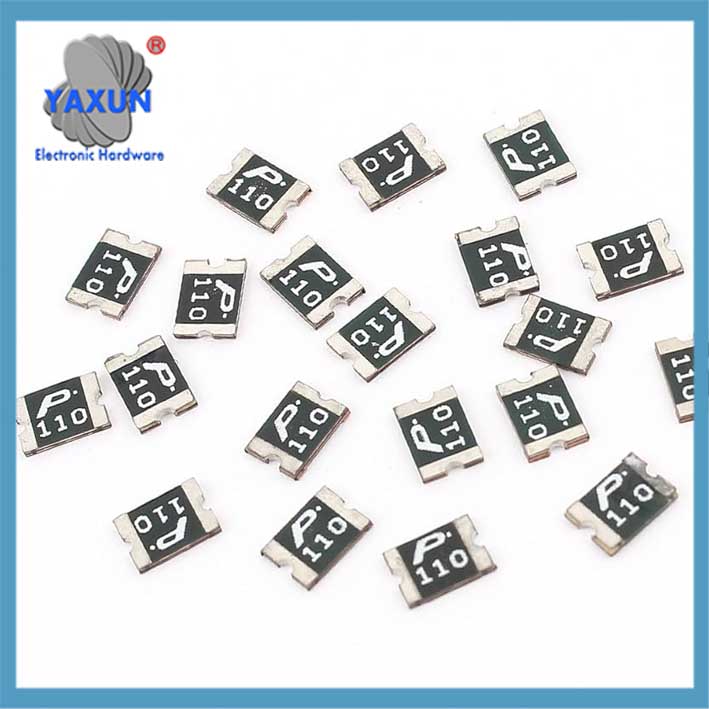

Chip SMD återställbar säkring Kina leverantör

Överströmsskydd:
Återställbara säkringar begränsar för stort strömflöde i en krets, förhindra skador på känsliga komponenter under kortslutning eller överbelastning.

Övertemperaturskydd:
De kan också känna av och reagera på för höga temperaturer, utlösning till ett högresistanstillstånd för att förhindra överhettning och potentiell skada.

Självåterställning:
Till skillnad från traditionella säkringar, återställbara säkringar återgår automatiskt till lågresistanstillstånd när feltillståndet har åtgärdats och temperaturen eller strömmen sjunker under triggerpunkten.

2. Nyckelparametrar och egenskaper

Parametrar	Beskrivning
Håller ström	Maximal ström för att upprätthålla icke-verkan (till exempel. 0.05-3A för 0805 paket)‌
Action aktuell	Minsta stationära ström för att utlösa skydd (vanligtvis 2 gånger hållströmmen)‌
Tål spänning	Typiskt värde 16-60V, motståndsspänningsvärdet kommer att minska vid hög temperatur‌
Svarstid	Överbelastning kan utlösas på millisekunder, som är relaterad till den aktuella överbelastningsmultipeln‌

3. Typiska tillämpningsscenarier
Konsumentelektronik:
Används ofta i smartphones, bärbara datorer, TV-apparater, och andra elektroniska enheter för att skydda mot överströmmar och övertemperaturproblem.
Strömförsörjning:
Ge tillförlitligt skydd för strömförsörjning i olika enheter och system, förhindrar skador från kortslutning eller överdrivet strömdrag.
Bilelektronik:
Används i bilar för att skydda instrumentbrädans elektronik, styrmoduler, och underhållningssystem från överströmmar.
Telekommunikation:
Skyddar routrar, växlar, och andra kommunikationsenheter från skador orsakade av överströmmar, säkerställer oavbruten anslutning.
Industriella styrsystem:
Skydda elektroniska kontrollpaneler, PLC:er (Programmerbara logiska styrenheter), och andra kritiska komponenter i industriella miljöer.
Flyg- och kärntekniska tillämpningar:
Ge tillförlitligt skydd i miljöer där det är svårt eller opraktiskt att byta säkringar.
Medicinsk utrustning:
Kan hittas i vissa medicintekniska produkter, säkerställa säkerheten och tillförlitligheten för kritisk medicinsk utrustning.
Ljudsystem:
Skyddar högtalare, speciellt diskanthögtalare, från skador på grund av överkörning.

P075 Säkringar 0,75A 13,2V Snabbverkande Chip SMD 1812 Kassettsäkringar Återställbar säkring

Självåterställningssäkring SMD 1206 nSMD025 250MA 16V

1.1En 8V snabbverkande Chip SMD 1812 Kassettsäkringar Återställbar säkring

4. Urvalsöverväganden
"Aktuell matchning".: Underhållsströmmen bör vara 1.25 gånger högre än den maximala driftströmmen för kretsen‌;
‌Paketval: Välja 0402/0603 och andra storlekar enligt PCB-utrymmet, och 1812/2920 förpackning krävs för högströmsscenarier‌;
‌Miljöanpassningsförmåga‌: Den nuvarande användningen måste minskas i miljöer med hög temperatur för att undvika falsk triggning‌.

5. Teknikutvecklingstrender
‌Materialoptimering‌: Nya nanokompositmaterial förbättrar svarshastigheten och tryckmotståndet‌.
"Strukturell innovation".: Till exempel, YAXUN elektronik’ justerbara patchkomponenter är lämpliga för olika kretslayouter‌.

Om du behöver en teststandard, du kan hänvisa till 25°C-miljön för att verifiera underhållsströmmen (ingen åtgärd för 15 minuter) och aktionsström (utlösa inuti 5 minuter) och andra indikatorer.

Fördelar jämfört med traditionella säkringar:
Självåterställning:
Eliminerar behovet av manuell säkringsbyte, minska driftstopp och underhållskostnader.
Kompakt storlek:
Återställbara säkringar är ofta mindre än traditionella säkringar, vilket gör dem lättare att integrera i kompakta elektroniska enheter.
Längre livslängd:
Kan motstå många överströmshändelser, vilket leder till en längre total livslängd jämfört med traditionella säkringar.
Ingen bågbildning:
Återställbara säkringar producerar inga gnistor eller ljusbågar under ett fel, öka säkerheten.
