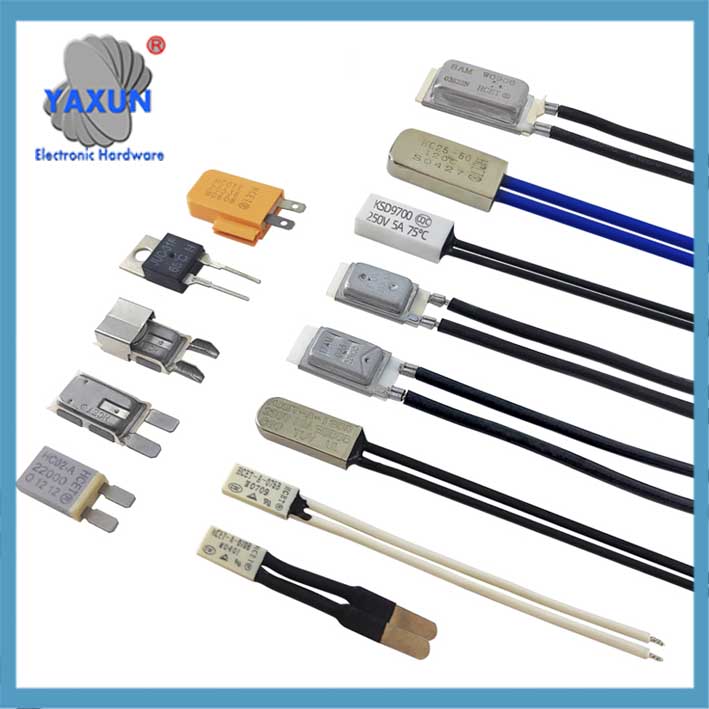

Anpassat termiskt motorskydd (Termostatbrytare)

Motorns termiska skydd är en skyddsanordning som automatiskt stänger av kretsen genom temperatur- eller strömförändringar. Kärnfunktionen är att förhindra att motorn skadas av överhettning, överbelastning eller avstängning. Följande är nyckelpunkterna:

Biltorkarmotor överbelastning och överhettningsskydd 6AP

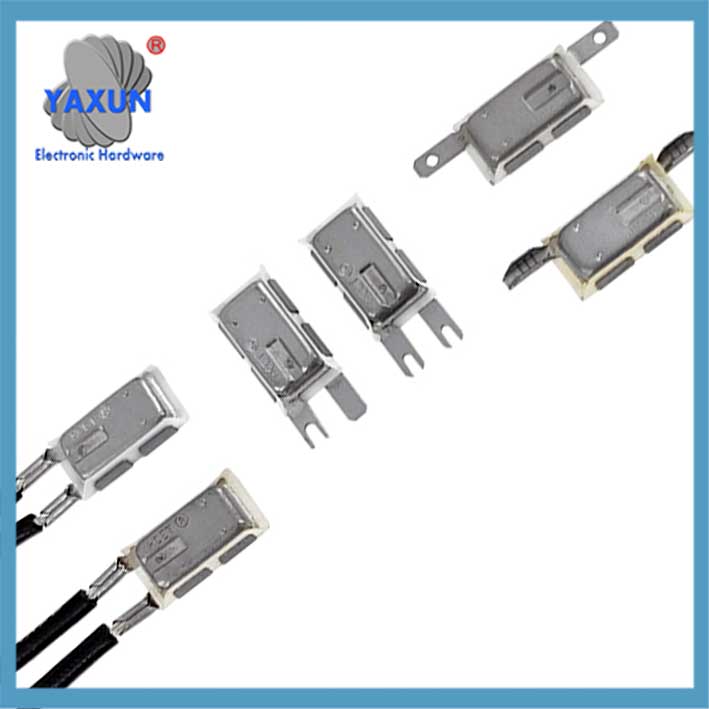

17AM Motor termiskt skydd normalt stängt NC termostatsensor KLIXON 17AM022

Termiskt överbelastningsskydd Alternativ för små elmotorer & Växelmotorer

⚙️ 1. Grundläggande arbetsprincip
‌Bimetallisk bandstruktur: Den är sammansatt av två metallremsor med olika värmeutvidgningskoefficienter. När temperaturen stiger, metallremsorna böjs och deformeras på grund av expansionsskillnaden, triggar den mekaniska länken för att bryta kretsen; den återställs automatiskt och återupptar ledningen efter att temperaturen sjunkit.
‌Dubbel respons för strömtemperatur‌: Vissa modeller (såsom trefas termiska skydd) övervaka strömöverbelastning och lindningstemperatur samtidigt. När den är överbelastad, kretsen avbryts snabbt inuti 4-10 sekunder för att undvika stoppskador.

Hur det fungerar:
Överhettningsdetektering:
Termiskt skyddade motorer använder vanligtvis temperatursensorer, såsom PTC-termistorer eller KTY-sensorer, som är inbäddade i motorlindningarna. Dessa sensorer övervakar motorns temperatur och skickar signaler till en termisk skyddsanordning.

Strömavbrott:
När motorns temperatur stiger över säkerhetsgränsen, den termiska skyddsanordningen, som kan vara en bimetallbrytare eller en liknande mekanism, kopplar bort strömförsörjningen, stänga av motorn.

Automatisk omstart:
Efter att motorn svalnat, den termiska skyddsanordningen återställs vanligtvis, så att motorn kan startas om manuellt eller automatiskt.

Fördelar:
Förhindrar skador:
Termiskt skydd hjälper till att förhindra överhettning, vilket kan leda till skador på motorns isolering, lindningar, och andra komponenter.
Förlänger livslängden:
Genom att förhindra överhettning, termiskt skydd bidrar till en längre livslängd för motorn.
Säkerhet:
Det minimerar risken för brand eller andra faror orsakade av överhettning av motorn.

🔍 2. Huvudtyper och teknisk utveckling

Typ	‌Arbetsprincip	‌Funktioner	Tillämpliga scenarier
Bimetalliskt termiskt skydd	Temperaturutlöst böjning av plåt	Enkel struktur, låg kostnad, automatisk återställning, men noggrannheten påverkas av materialförhållandet	Motorer för hushållsapparater, små industrimotorer
Elektroniskt skydd	Chipdetektionsström/temperatursignal	Hög noggrannhet, programmerbar skyddskurva, stöder fjärrövervakning, men kräver en matchande kontroller	Intelligent industriell utrustning, precisionsmotorer
Trefas termiskt skydd	Omfattande strömöverbelastnings- och överhettningsskydd	Stöder 0,55kW-75kW motorer, starkt motstånd mot förorenade miljöer, kan ersätta det traditionella “termiskt relä + kontaktor” lösning	Industrimotorer, dränkbara pumpar

Notera: Tianyin Electromechanicals patenterade teknologi förbättrar avsevärt responstillförlitligheten genom att optimera den kombinerade strukturen av bimetallremsor (som att lägga till överströmsskyddskomponenter).

Elmotor termiskt skydd med IP54 IP55 ± 5o C Temperaturtolerans – Termobrytare,

6AP/3MP högkvalitativt elektriskt termiskt överbelastningsskydd för mixermotor

5AP/2MP 50℃-180℃ överström, överhettningsmotorns termiska skydd

📌 3. Viktiga valparametrar

Parametrar	‌Krav	‌Bas
Åtgärdstemperatur	40°C–170°C (anpassad efter motorns isoleringsnivå)	Måste matcha motorlindningens temperaturgräns
Märkström	2A–20A (väljs efter motoreffekt)	Förhindra falsk triggning eller skyddsfel
Återställ läge	Automatisk återställning/manuell återställning	Automatisk återställning är lämplig för kylskåp och fläktar; manuell återställning används för högriskscenarier
Certifieringsstandarder	TS16949、UL、CE（EN 60730-2-2）	Obligatoriska säkerhets- och miljöskyddskrav

⚠️ 4. Försiktighetsåtgärder för användning
‌Installationsspecifikationer‌:
Böjningen av bly måste vara mer än 6 mm bort från roten för att undvika skador och dålig kontakt;
Efter högtemperatursvetsning, den måste kylas i mer än 30 sekunder för att förhindra att skyddet skadas av värme.
‌Miljöanpassningsförmåga‌:
Undvik att använda icke förseglade skydd (såsom traditionella kontaktorer) i mycket förorenade miljöer;
Kontrollera regelbundet utmattningen och åldrandet av bimetallremsor och byt ut dem i kombination med utrustningens underhållscykel.
‌Undvikande av funktionskonflikter‌:
Fordonsmotorer med anti-klämfunktion måste anta mjukvarulösningar för temperaturkontroll för att undvika hårdvaruskydd som stör hinderdetektering.

♻️ 5. Felsökning
Vanliga orsaker till att motorn brinner men skyddet inte fungerar:
Ledningsfel: Skyddet är inte seriekopplat i motorns huvudkrets;
Det inställda värdet är för högt: Åtgärdstemperaturen eller strömtröskelvärdet överskrider motorns toleransintervall;
‌Svarsfördröjning‌: Bimetallremsan kräver värmeackumuleringstid och klarar inte av momentana kortslutningsfel.
Det rekommenderas att prioritera produkter som klarat kortslutningstestet (Klausul 18.101) specificeras i GB/T 14536.3-2022 standard för att säkerställa tillförlitlighet under extrema arbetsförhållanden.
