En återställningsbar säkring (Pptc) är en överströmsskyddskomponent med en automatisk återställningsfunktion. Tillverkad av en komposit av högmolekylär polymer och ledande partiklar, den stänger snabbt av strömmen när en kretsavvikelse uppstår och återställer automatiskt ledning efter att felet är löst. Följande är dess kärnfunktioner och funktionsprinciper:

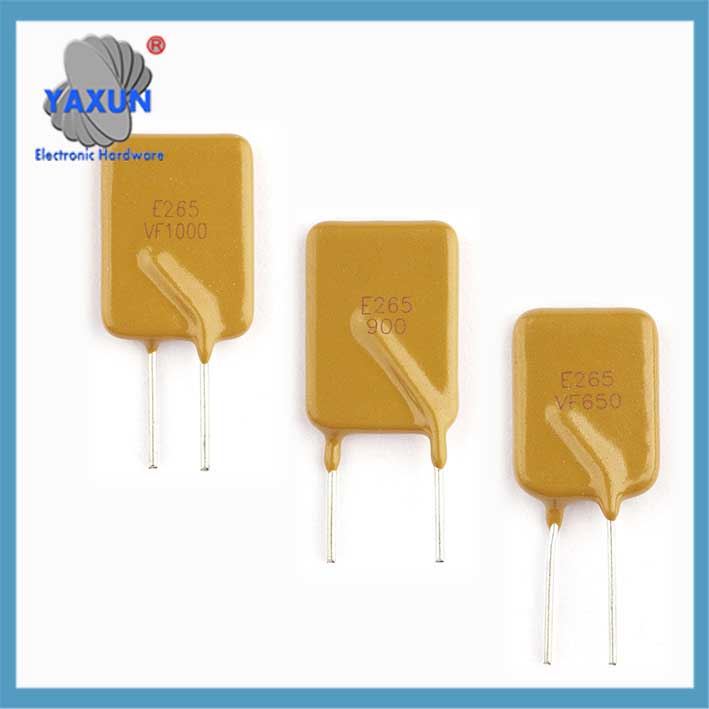

PTC -säkringsåterställbara säkringar 72V 0,3A 300MA RXEF030 Series 10A , 32I DC 16V

Littelfuse 10A , 32V dc PTC Återställbar säkring 16V 4A

Återställbar säkring 30V PTC Polymer PPTC DIP JK30 0,5A 0,75A 0,9A 1,1A~10A

jag. Arbetsprincipen för en återställningsbar säkring
En återställbar säkring är gjord av polymer positiv temperaturkoefficient (PTC) material. Den stänger automatiskt av kretsen i händelse av överström eller kortslutning. När kretsfelet är löst, den återställer automatiskt ledning, eliminerar behovet av manuell säkringsbyte.

Hur en återställbar säkring fungerar: Utnyttja materialets PTC-egenskaper, den upprätthåller ett relativt lågt motstånd vid rumstemperatur (25°C), vanligtvis mindre än 1 ohm. När strömmen som flyter genom den ökar och överstiger materialets märkström, får temperaturen att stiga, dess motstånd ökar snabbt till megaohmnivån. Just nu, strömmen som flyter genom den är mycket låg, liknande en öppen krets, skyddar därmed efterföljande kretsar. När kretsbelastningen återgår till det normala, motståndet hos PTC-materialet sjunker under dess normala värde, och den återställbara säkringen återgår till ledning, så att kretsen kan återgå till normal drift. Normalt tillstånd: Ledande partiklar bildar en väg med låg resistans (typiskt <1Åh) inuti polymeren, möjliggör ett stabilt strömflöde.
Överström/överhettningsutlösare: Onormalt strömflöde orsakar en temperaturhöjning, vilket gör att polymeren expanderar och bryter det ledande nätverket, vilket resulterar i en plötslig ökning av motståndet till megaohmområdet och strömbegränsningen.
Automatisk återställning: Efter att felet är åtgärdat, polymeren svalnar och drar ihop sig, så att de ledande partiklarna kan återanslutas och återgå till ett lågresistanstillstånd.

Ii. Nyckelfunktioner
Automatisk återställning: Ger tusentals repeterbara skyddscykler utan manuellt byte.
Dubbelt skydd: Reagerar på både överström och överhettning (omgivningstemperaturen påverkar utlösningströskeln).
Snabb respons: Restid på millisekundnivå, omvänt proportionell mot felströmstyrkan.
Pålitlighet: Mer pålitlig än engångssäkringar och kan användas flera gånger.

III. Typer och parametrar
Pakettyper:
Genomgående hål (radiella ledningar) och ytmonterade enheter (SMD, såsom 0805 och 1206). Kärnparametrar:

Håller ström (ihåll): Den maximala strömmen som kan flyta kontinuerligt vid 25°C.

Trip Aktuell (Itrip): Minsta ström som utlöser skydd.

Tål spänning (Vmax): Den maximala spänningen som en återställbar säkring kan motstå i skyddsläge.

ihåll: Även känd som märkström, detta är den maximala driftström som en återställningsbar säkring kan strömma kontinuerligt vid 25°C. Under denna ström, säkringen håller ett lågt motstånd. (Också, effekten av driftstemperatur på Ihold bör beaktas.)

När temperaturen sjunker under 25°C, Ihållet ökar, medan drifttemperaturen stiger, Ihold minskar. Vid design av kretsar med återställbara säkringar, drifttemperaturen måste beaktas.

När du väljer en återställningsbar säkring, se till att Ihold-strömmen är större än den maximala belastningsströmmen i kretsen, men inte överstiga kretsens eller enhetens nominella belastning.

Itrip: Även känd som utlösningsström, detta är den minsta ström vid vilken resistansen hos en återställbar säkring börjar öka vid 25°C. Detta är den aktuella tröskeln vid vilken den återställbara säkringen börjar fungera. När strömmen överstiger I-utlösningsströmmen, säkringen går in i ett högresistanstillstånd, koppla ur kretsen. Denna I-utlösningspunkt är övergångspunkten där PPTC-resistansen ändras från låg till hög.
3. Vmax: Även känd som märkspänningen, detta är den maximala spänning som säkringen tål vid 25°C. Se till att märkspänningen är större än eller lika med den maximala spänningen i kretsen, eftersom spänningsfallet över strömförsörjningen kommer att appliceras på säkringen när nedströmskretsen kortsluts.

4. Drifttid: Detta är den tid det tar för säkringens motstånd att nå sitt maximala värde vid en ström på 5 gånger jag håller på 25°C. De “Tid” i tabell 1 är drifttiden, uttryckt i sekunder.

Iv. Typiska applikationer
Överströmsskydd: Kommunikationsutrustning, batteripaket, LED-drivrutiner.
Skydd mot omvänd polaritet: Strömingångsportar.
Överspänningsskydd: Signalledningar eller känsliga kretsar.

V. Gemensamma kretsar för återställbara säkringar

1. Överströmsskyddskrets för ström

Anslut en återställbar säkring i serie med nätingången. Om märkströmmen överskrids, säkringen löser ut. (Se figur 3.)

2. PCB-utgångsgränssnitt

Till exempel, för en USB-port, anslut en PPTC i serie med strömstiftet för att skydda uteffekten.

3. Power omvänd polaritetsskyddskrets

När kretsen är omvänd polaritet, strömmen som flyter genom den återställbara säkringen är hög, öka dess motstånd och koppla bort kretsen, skydda efterföljande kretsar.

4. IO-skyddskrets

Anslut en återställbar säkring i serie med IO-signalledningen och, i kombination med en TVS-diod, förhindra överspänningsskador på kontrollchippet.

Vi. Urvalsnyckelpunkter

Välj en krets baserat på kretsens driftspänning, omgivande temperatur, märkström, och drifttidskurva. Till exempel, en 48V-krets kräver en modell med en motståndsspänning på 60V eller högre. Strömnedsättning bör övervägas för miljöer med hög temperatur. En strömkälla kräver överströmsskydd. Dess driftspänning är 24V, dess maximala driftström är 450mA, och dess maximala driftstemperatur är 50°C. Skydd krävs vid 1,4A, och kretsen måste skyddas inom 1s vid 5A.
Första, eftersom strömförsörjningen är 24V, nätaggregatets Vmax bör vara större än 24V, med viss marginal. Därför, fem komponenter uppfyller detta krav.

Andra, eftersom kretsen har en maximal driftstemperatur på 50°C, I hold-värdet bör vara ungefär 80% av det faktiska nominella värdet. Därför, SMD2920P075TF och SMD2920P100TF uppfyller detta krav, överskrider det obligatoriska jag håller = 0.45/0.8 = 0,56A. Tredje, drifttid: När strömmen är 5A, SMD2920P075TF och SMD2920P100TF fungerar på mindre än 1 s. Dock, för snabbare överströmsskydd, Vi rekommenderar generellt SMD2920P075TF på grund av dess kortare drifttid.

Yaxun Electronics erbjuder globala proprietära SMD och plug-in PPTC.
SMD-produkter inkluderar SMD0603P, SMD0805, SMD1206P, SMD1210P, SMD1812P, SMD2018P, och SMD2920P-serien.

Plug-in produkter inkluderar HL06, HL16, HL30, HL60, HL130, HL250, och HL600-serien.
Yaxun Electronics specialiserar sig på EMC-kompatibla återställningsbara säkringsdesigntjänster och erbjuder gratis laboratorietester.
