5×20 mm snabbt (Långsam) Tube säkringar med leads

De 520 säkring är ett cylindriskt glas eller keramiskt säkringsrör med en diameter på 5 mm och en längd på 20 mm. Märkspänningen är vanligtvis 250V, och strömmen sträcker sig från 0,1A till 30A.

Det finns två huvudtyper av 5*20 säkringar: snabbslagstyp (F typ) och långsamt slag (T -typ). Snabbblåsningstyp är lämplig för allmän elektronisk utrustning, medan slow-blow typen är lämplig för utrustning med stor startström såsom motorer. De nuvarande specifikationerna är mycket breda, allt från den minsta 0,1A till den största 30A.

F5AL Snabbsäkring 5A 250V Glassäkringar 0.2 x 0.79 tum, 5 x 20 mm (5amp)

2En 250V 5 mm x 20 mm snabbverkande glasrörskassettsäkring

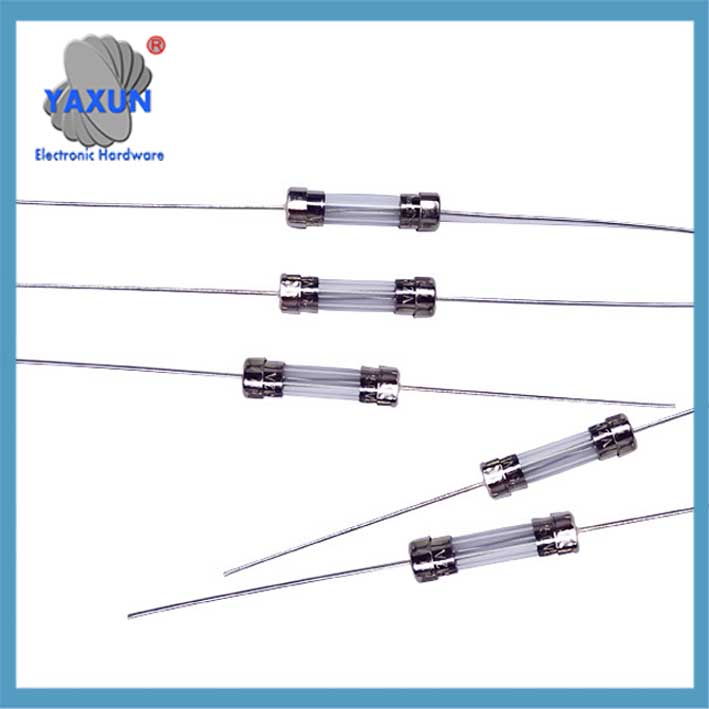

5 * 20mm Axialt glassäkringsrör Med Blytråd storlek bild

När det gäller applikationsscenarier, Denna typ av säkring används i stor utsträckning i hushållsapparater, industriutrustning, fordonselektronik och andra fält. Parametrar som måste uppmärksammas vid köpet inkluderar rankad ström, märkspänning, smälta egenskaper (Snabb eller långsam), och certifieringsstandarder (som UL, CSA, VDE, etc.).

Det finns också olika typer av 5*20 säkringshållare, såsom direkt plug-in typ, vattentät typ med ledningar, och PCB-monteringstyp. Vattentäta säkringshållare är lämpliga för tuffa miljöer som utomhusbelysning. Strömkapaciteten för säkringshållaren är vanligtvis 6-10A, och kan nå upp till 30A.

5*20 säkring är en standardstorlek (5mm diameter, 20mm längd) cylindrisk kretsskyddskomponent, används främst för överströmsskydd. Följande är dess kärnegenskaper och applikationsinformation:

jag. Grundläggande specifikationer och typer
Storlek standard
Enad cylindrisk design med en diameter på 5 mm × längd på 20 mm, glas eller keramikförpackning, och metallkapselelektroder i båda ändar. ‌
glasrör: transparent och synlig, lätt att observera säkringsstatus (vanligt i lågspänningshushållsapparater).
Keramiskt rör: starkt motstånd mot hög temperatur, lämplig för industriella miljöer. ‌

Ström- och spänningsområde
Märkspänning: mainstream är 250V, och vissa modeller stöder 125V. ‌
Nuvarande räckvidd: Täcker ‌0,1A~30A‌, vanliga segment inkluderar:
"Liten ström". (≤1A): 0.1A, 0.2A, 0.25A, 0.5A, 1A (precisionsinstrument, LED-belysning);
‌Medellång och hög ström‌ (>1A): 2A, 3A, 5A, 10A, 15A, 20A, 30A (strömförsörjningsutrustning, motor);

‌Säkringsegenskaper‌ ‌Snabbbrytningstyp (F typ): Snabbt svar, lämplig för känslig elektronisk utrustning (märkt som F1A, F5A). ‌
Typ av långsam brytning (T -typ): Motståndskraftig mot momentan strömchock, lämplig för motorer och transformatorer (märkt som T2A, T10A). ‌

5 * 20mm Axialt glassäkringsrör Snabbblås 250V Med blytråd 0,5A/1A/2A/3A/3,15A/4A/5A/6,3A/8A/10A/12A/15A

5 * 20mm axiell glassäkring Quick Fast Break 250V med blytråd 0,5A-25A

520S-250MA .25A 250V SLUT BLOK 5 x 20 Patronsäkring

Ii. Nyckelparametrar och certifieringar

Elektrisk prestanda ‌Brottkapacitet‌: 35A@250V (lågströmsmodell) till 200A vid 250V (högströmsmodell), säkerställer säker frånkoppling i händelse av kortslutning. ‌
‌Temperaturanpassningsförmåga‌: Arbetstemperatur ‌-55℃~125℃‌, klarade varm- och kallchocktestet (-40℃~90℃ cykel). ‌

‌Säkerhetscertifiering‌
Mainstream-produkter har passerat UL, CSA, CCC, VDE, RoHS‌-certifiering och uppfyller internationella säkerhetsstandarder. ‌

🛠️ III. Applikationsscenarier och tillbehör ‌Typiska applikationer‌
‌Household apparater: strömadapter, kretskort för små apparater (vanligen använda 1A~5A). ‌
‌Industriutrustning: servodrivning, kraftmodul (vanligen använda 10A~30A). ‌
Utomhusutrustning: vattentät säkringshållare (IP67 klass) för gatubelysning och fordonsmonterad utrustning. ‌

‌Matchande säkringshållare‌
‌PCB installationstyp‌: raka ben/böjda ben design (såsom PTF-77), stöder 10A~20A ström. ‌
‌Vattentät blytyp‌: med PVC-mantel och nickelpläterade mässingsterminaler (såsom H3-520E), lämplig för tuffa miljöer. ‌

💡 IV. Köprekommendationer ‌Aktuell matchning‌
Välj enligt 1.5 gånger kretsens maximala driftström (till exempel: kretsens maximala ström är 2A → välj en 3A säkring). ‌
Motortyp: Föredrar slow-break typ (T) för att undvika falsk säkring vid start. Digital krets: Välj typ av snabbavbrott (F) för att förbättra överströmsresponsen. ‌
‌Certifiering och tillförlitlighet‌
Bekräfta att produkten har ‌UL/CCC‌-märket för att undvika ocertifierade varumärken (höga säkerhetsrisker). ‌

Köp kanaler
Massköp: Yaxun elektronik’ 1688 plattform ($0.02/bit, 100 minst bitar) ‌
Retailersättning: Yaxun elektronik’ JD/Tmall (om $0.5 för 10 bitar). ‌

💎 Sammanfattning
5*20 säkring är den grundläggande skyddskomponenten i elektroniska kretsar. Urvalet måste baseras på aktuell efterfrågan, smältningsegenskaper och miljöförhållanden. Prioritera varumärkesprodukter med fullständiga certifieringar (som Litte och Huade), och matcha dem med motsvarande säkringshållare för att säkerställa en stabil installation. ‌ För industri- eller utomhusscener, var noga med att välja vattentäta och högtemperaturbeständiga modeller för att säkerställa långsiktig tillförlitlighet.
