Mikromotoröverhettningsomkopplare & Överbelastningsskydd

Jämförelse av skillnaderna mellan mikromotoröverhettningsskyddsbrytare & överbelastningsskydd. När det kommer till termoskydd för mikromotorer, prisklassen ligger mellan $0.1 yuan och $0.4 yuan. Modellerna inkluderar 5ap, TB02-BB8D, 17am, KSD9700, ST01, S06, etc., som huvudsakligen används för soltakstorkarmotorer för säten och har tätande och vattentäta egenskaper. Parametrar för 17AM-modellen: normalt stängt, driftstemperatur 120 grader, maximal ström 10A~35A. Automatisk återställningsfunktion, lämplig för militär, medicinska och andra områden. Här måste vi betona temperaturområdet och nuvarande parametrar, samt egenskaperna för automatisk återställning.

Motor TB05, BB8DTB02, ST-22 35 ℃- 160℃ mini termiskt skydd

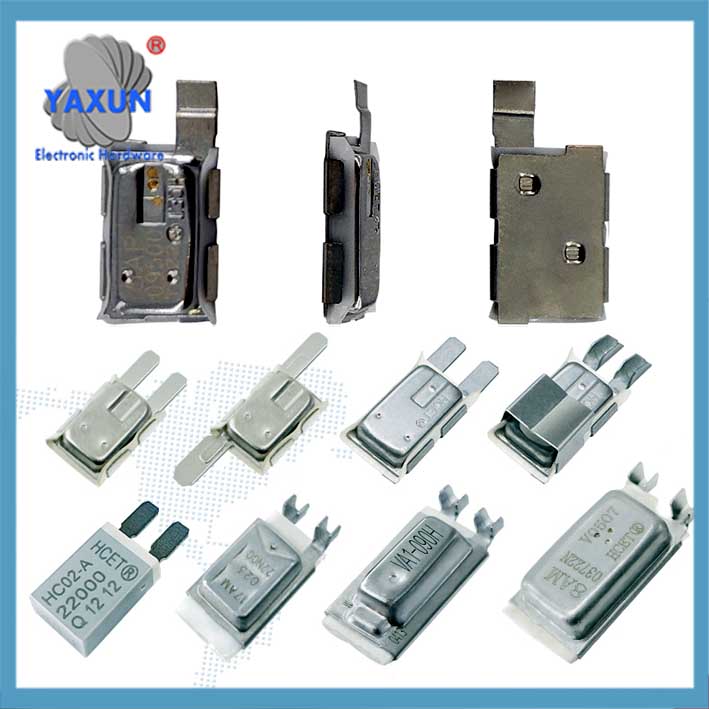

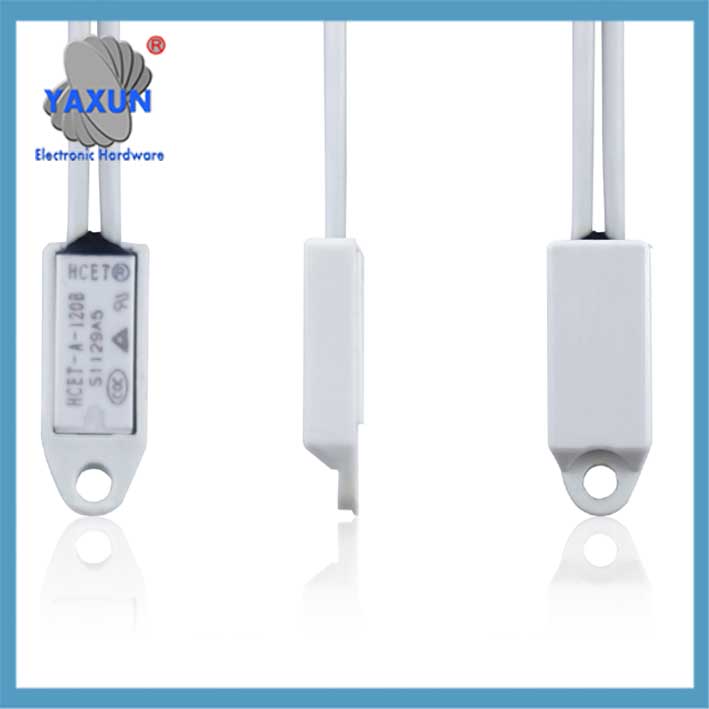

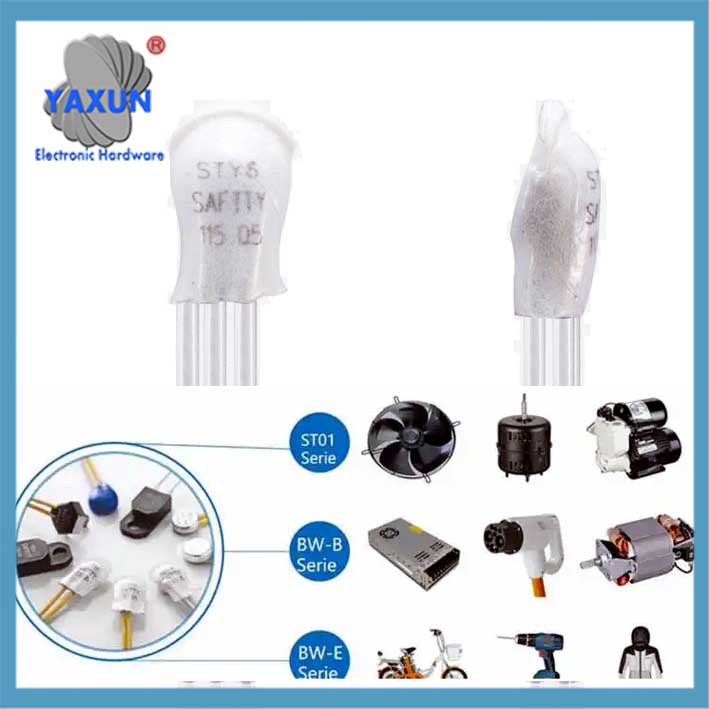

Mikro termiskt skydd temperaturkontrollbrytare S01, S06, ST-22

2MP, 6AP, 17AM+PTC, 5AP, 8AM, KSD9700 Motoröverhettning av skydd

Angående motoröverbelastningsskydd, motormotorskydd (M-B) använda mikroprocessorteknik. Den har flera skydd som överström, fasfel, och stall, och restiden är justerbar (0.2-30 sekunder), och stöder manuell eller elektrisk återställning. Parameterinställningsmetoden kompletteras, som att ställa in överströmsskyddet på 1.5-2 gånger märkströmmen och överbelastningen till 1.1-1.3 gånger. Dessa inställningar är mycket viktiga för praktiska tillämpningar.

Motoröverbelastningsskyddets stoppskydd träder i kraft efter att uppstarten är klar. När strömmen överstiger det inställda värdet, det kommer omedelbart att agera. Snabbavbrottsskyddet är till för kortslutningsfel, och är uppdelad i två stater: uppstart och drift. Överhettningsskyddet med omvänd tid är baserat på värmeackumuleringsmodellen, kombinerar de termiska effekterna av positiva och negativa sekvensströmmar. Dessa skyddsmekanismer måste förklaras i punkter för att säkerställa att användarna förstår hur man hanterar olika fel.

När det gäller installation och kompatibilitet, Det påpekas att skyddet kan installeras på framsidan av växelriktaren, men uppmärksamhet bör ägnas åt de nominella aktuella matchnings- och jordningskraven (tråddiameter ≥3,5 mm², motstånd <10Åh). Skillnaden mellan termiska reläer och temperaturreläer är att de förstnämnda är baserade på den termiska effekten av ström, och den senare är installerad inuti motorn för att mäta temperaturen. Det är nödvändigt att särskilja här för att undvika förvirring.

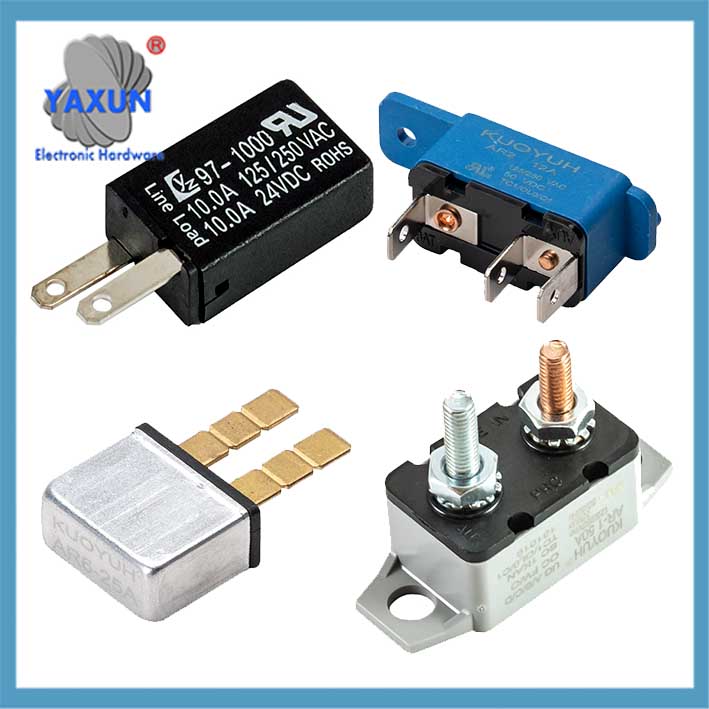

Motorströmbrytare för fordon AR, AR2, 24, 97, 18, 17 Serie

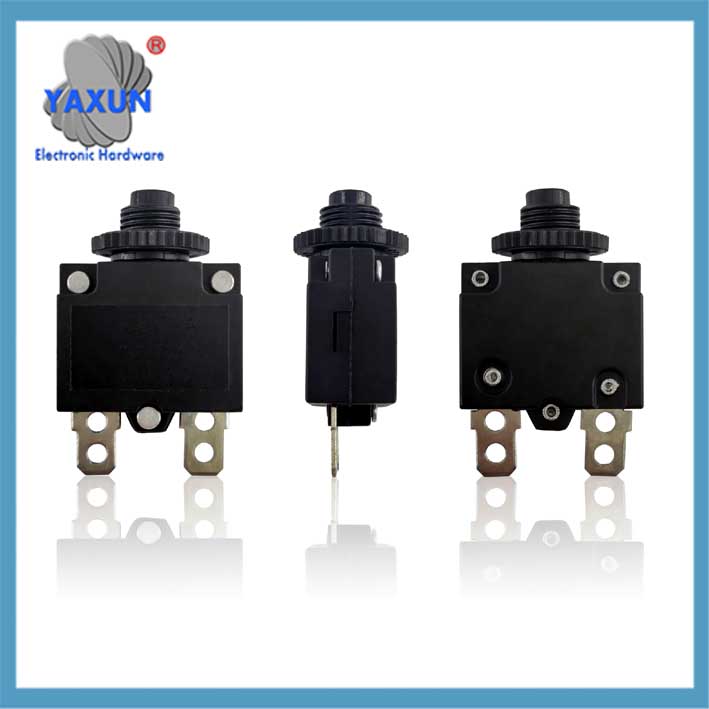

98 Seriemanual, Automatisk återställning av motoröverbelastningsskydd

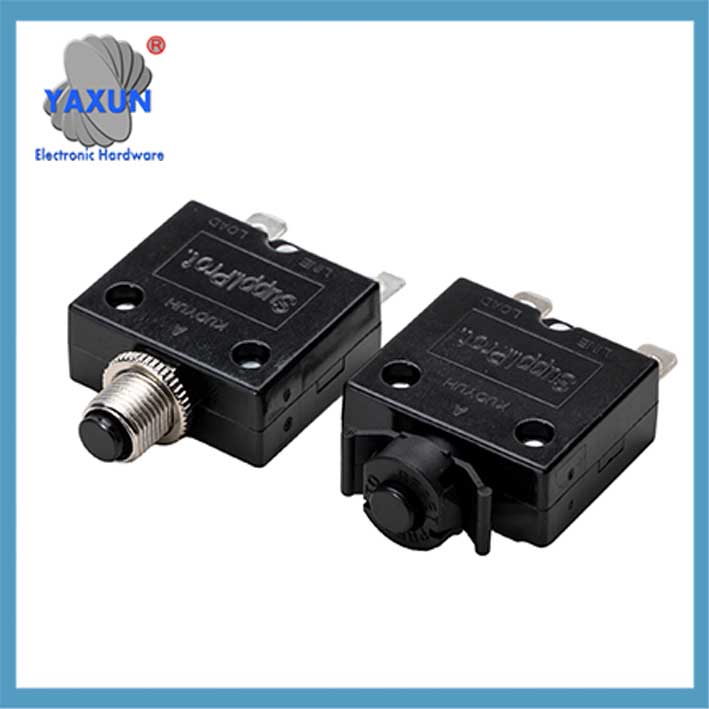

Kuoyuh 88 Motoröverbelastningsskydd i serien

jag. Överhettningsskyddsbrytare (temperaturskydd)
‌Arbetsprincip och egenskaper‌
Använder bimetalliska temperaturavkännande element, när temperaturen når den inställda tröskeln, kontakterna öppnas/stänger automatiskt och bryter kretsen; när temperaturen sjunker, den återställs automatiskt och återupptar arbetet.
Typiska modeller: som 17.00, 17AM+PTCT, TB02-BB8D-serien, driftstemperatur 40℃~160℃, maximal ström 10A~60A, märkspänning 250V, normalt stängd design, med vattentät tätningsfunktion.
Volym och installation: Miniatyriserad design (såsom platt installation), lämplig för scener med begränsade utrymmen, direkt inbäddad i motorlindningen eller ytan på värmekomponenten.

‌Kärna tillämpningsscenarier
Mikromotorer för fordon: soltaksmotorer, torkarmotorer, stolsjusteringsmotorer, etc.
Hushållsapparater: lågeffektsenheter som kylfläktar, vattenpumpsmotorer, och elverktyg som behöver förhindra överhettning.
I ett tändsystem, det kan stänga av motorn för att förhindra skador från överhettning.

Ii. Överbelastningsskydd (KUOYUH motorskydd)
‌Multifunktionsskyddsmekanism‌
"Överbelastningsskydd".: Övervaka ström och trip när den överskrider märkvärdet (vanligtvis inställd på 1.1-1.3 gånger).
Kortslutningsskydd: Bryt omedelbart kretsen när strömmen stiger onormalt (åtgärdstid <0.1 andra).
"Stickskydd".: Om strömmen fortsätter att vara ≥200 % av märkvärdet efter start, det kommer att agera omedelbart.
‌Fasförlust/obalansskydd‌: När det finns en fasförlust eller trefas obalans, det kommer att svara inom 3 sekunder.
Övervakar strömmen som flyter genom motorkretsen och öppnar kretsen när strömmen överskrider en förutbestämd gräns.
Mekanism:
Kan vara termisk (med hjälp av en bimetallremsa) eller elektroniskt, och trippar efter en viss tidsfördröjning för att möjliggöra startande överspänningar.
Användningsfall:
Skyddar motorer från skador på grund av ihållande överströmssituationer, t.ex. de som orsakas av ett fast pumphjul eller högt vridmoment.
Exempel:
Ett kylkompressor överbelastningsskydd kommer att stänga av kompressorn om den överhettas eller om den inte startar.

‌Teknikuppgraderingsfunktioner‌
Integrerad mikroprocessor, stöder högprecisionsövervakning i realtid av ström, spänning, temperatur, och visar orsaken till felet genom LED.
Den har båda kommunikationsfunktionerna (som RS485-gränssnitt) och stöder fjärråterställning och datauppladdning.
Kompatibel med 35 mm skeninstallation, kan direkt ersätta traditionella termiska reläer.

III. Val och installationspunkter
‌Parameterinställningsprincipen‌
Överströmsskyddsström: inställd på 1.5-2 gånger motorns märkström.
Temperaturskydd: Märkströmmen är 0.8 gånger motorns märkvärde.
Stallskydd: Tröskeln är satt till 200% av märkströmmen, och åtgärden är noll-fördröjning.

‌Kompatibilitetsöverväganden‌
Vid installation av inverterns frontände, växelriktarens uteffekt måste matchas, och märkströmmen justeras till maximalt för att undvika falsk triggning.
Jordningskrav: Skyddet och motorn måste vara tillförlitligt jordade (tråddiameter ≥ 3,5 mm² koppartråd, jordningsmotstånd <10Åh).

Iv. Jämförelse av typiska produkter

Dricks: För mikromotorer, integrerade temperaturbrytare (som 17.00) är att föredra för kompakt skydd; i industriella scenarier, intelligenta beskyddare (som ARD2) krävs för att hantera komplexa fel.
