Skillnader mellan snabbverkande och långsamma säkringar

Kärnskillnaderna mellan snabbverkande och långsamma säkringar ligger i deras svarshastighet och applikationsscenarier: Snabbverkande säkringar blåser direkt för att skydda känsliga komponenter, Medan långsamma säkringar försenar blåser för att motstå överspänningsströmmar.

Analys av de viktigaste skillnaderna

Blåsegenskaper och svarshastighet.

Snabbverkande säkringar:

De har extremt snabba svarstider, blåser inom millisekunder (typiskt 0,1ms-5s) när överström uppstår. De är lämpliga för att skydda elektroniska precisionskomponenter som IC-chips och halvledarenheter. (UL standard).

De följer Joule-värmeeffekten (Q = I²Rt), har en enkel säkringsdesign, och använd metalltråd med smal sektion för snabb värmeledning.

De är känsliga för momentana strömmar och kan inte motstå överspänningsströmmar under ström på/av eller motorstart.

Skillnader mellan snabbverkande och långsamma säkringar

Val och applicering av snabbgående och långsamma säkringar

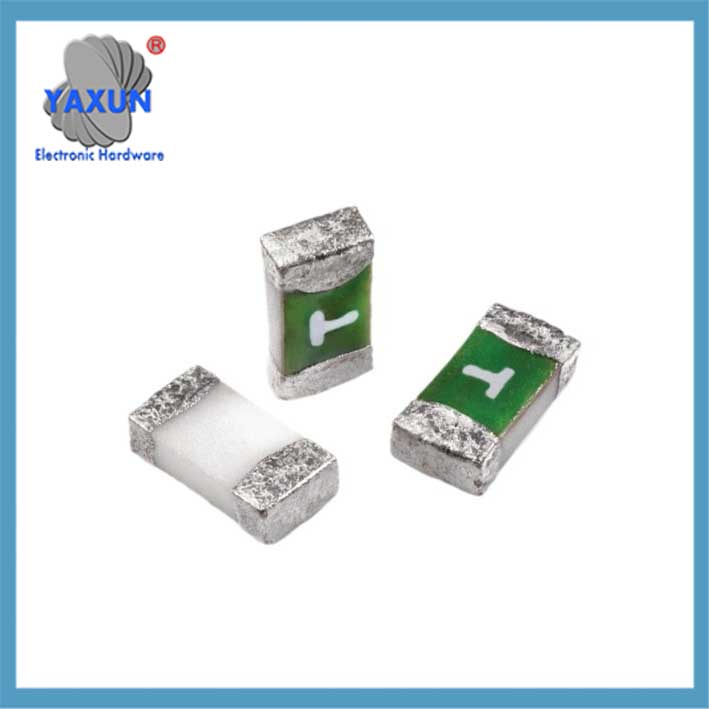

Tillämpningar av snabbverkande och långsamt verkande chipsäkringar

Långsamt verkande säkringar:

De tål kortvariga överströmmar (till exempel, 7 gånger märkströmmen för 0.5-3 sekunder under motorstart). ‌
Den har en tidsfördröjningsfunktion, tagande 5 till 10 sekunder att smälta vid 2 gånger märkströmmen, och kan motstå kortvariga högströmsstegringar (såsom motorstartströmmar upp till 7 gånger märkströmmen).
Den har ett högt smältvärmevärde, uppnå fördröjd säkringsöppning genom värmeabsorption i kvartssand eller en spiraldesign.

Snabba applikationer:
Resistiva belastningskretsar (elektriska värmeapparater, LED-belysning);
Skydd av känsliga halvledarenheter (såsom MOSFETs och litiumbatteripaket för kortslutningsskydd);
Resistiva belastningar (vattenkokare, riskokare);
Skydd av känsliga kretsar som litiumbatteripaket och kretskort;
Tillämpningar som kräver snabba avbrott av kortslutningsströmmar.

Långsamma applikationer:
Induktiva/kapacitiva laster (motorer, byta strömförsörjning);
Applikationer som kräver överspänningsskydd (såsom magnetiserande överspänningsskydd för transformatorer över 100kVA);
Induktiva/kapacitiva kretsar såsom motorer, strömförsörjning, och växelriktare;
Utrustning utsatt för startström (som att byta strömförsörjning och transformatorer);
Miljömiljöer som kräver pulsströmtolerans.

Skyddsfunktionsskillnader Snabbsäkringar: Tillhandahåller endast kortslutningsskydd och kan inte skilja mellan överbelastning och transienta pulser. ‌
Långsamma säkringar: Ger både överbelastnings- och kortslutningsskydd, med I²t-värdet (integralen av kvadraten av strömmen och tiden) att bestämma energi. ‌

Nyckelparametrar och urvalsnyckelpunkter
‌I-T-kurvskillnader‌
Snabbsäkringar har en brantare kurva, med en smälttid på ≤0,1s vid 2x märkströmmen; långsamma säkringar har en plattare kurva, med en hålltid på ≥10s vid 2x märkströmmen.
‌Risk för utbyte
Att byta ut en långsam säkring mot en snabbsäkring kan göra att enheten inte startar; att byta ut en snabbsäkring mot en långsam säkring kan öka risken för skador på känsliga komponenter.
Kostnad och struktur
Långsamma säkringar är dyrare på grund av deras speciella legeringar eller komplexa strukturer.

‌Urvalsöverväganden‌
‌Parameterberäkningsprioritet‌:
Kontrollera att I²t-värdet för kretsens maximala överspänning är mindre än säkringens motståndsvärde (till exempel, en strömkälla måste klara ett 15A/150ms överspänningstest). ‌
Avbrottskapaciteten måste vara högre än systemets maximala kortslutningsström (till exempel, för en 35kA kortslutning, välj en 50kA avbrottskapacitet). ‌

Vanliga missuppfattningar:
Höga temperaturer kan göra att märkströmmen för en långsam säkring sjunker 30%. ‌
Felaktig användning av en snabbsäkring i en UPS kan orsaka falsk utlösning (ett fall resulterade i förluster av 1.8 miljoner yuan). ‌
Experiment visar att när ett litiumbatteri kortsluts, sannolikheten för termisk rusning orsakad av en långsam säkring är åtta gånger högre än för en snabbsäkring.
Vid invertertestning, missbruk av en långsam säkring kan öka modulskadorna från 1% till 37%.
