Följande är en detaljerad analys av de strukturella egenskaperna, arbetsprincip och tekniska punkter för kärntemperaturavkänningselementet på KSD301/KSD302 temperaturbrytare – den bimetallremsa:
jag. Kärnegenskaper hos bimetalliskt temperaturavkännande element
| Funktioner | Teknisk beskrivning |
| Materialstruktur | En komposit av två metallegeringar med olika expansionskoefficienter (som nickeljärn/mangankoppar), stämplad till en skivformad tunnplåtsstruktur |
| Funktionsprincip | Temperaturen stiger → Bimetallremsan deformeras på grund av värme → Båghöjden ändras plötsligt → Driver den mekaniska mekanismen för att omedelbart studsa och öppna och stänga kontakterna |
| Svarshastighet | Plötsligt hopp på millisekundnivå för att undvika bågskador på kontakterna |
| Temperaturnoggrannhet | Tolerans så låg som ±2℃ (högprecisionstyp), konventionella modeller ±3~10℃, bestäms av värmebehandlingsprocessen för metallplåten |
| Återställ mekanism | Efter att temperaturen sjunkit, bimetallremsan återgår till sitt ursprungliga tillstånd och kontakterna återställs automatiskt (normalt stängd typ stänger när temperaturen sjunker, normalt öppen typ öppnas när temperaturen sjunker) |

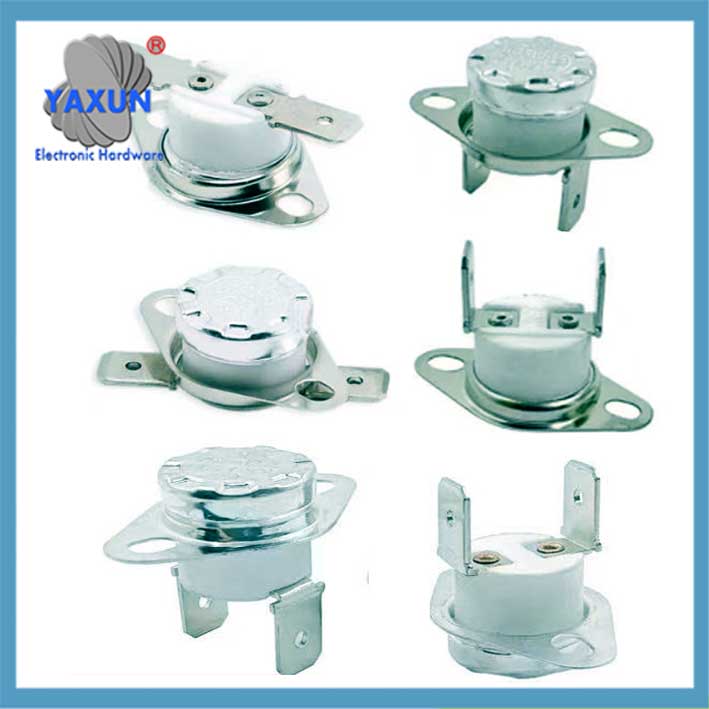

 Normal öppen KSD301 temperaturbrytare bimetalliskt temperaturavkännande element |

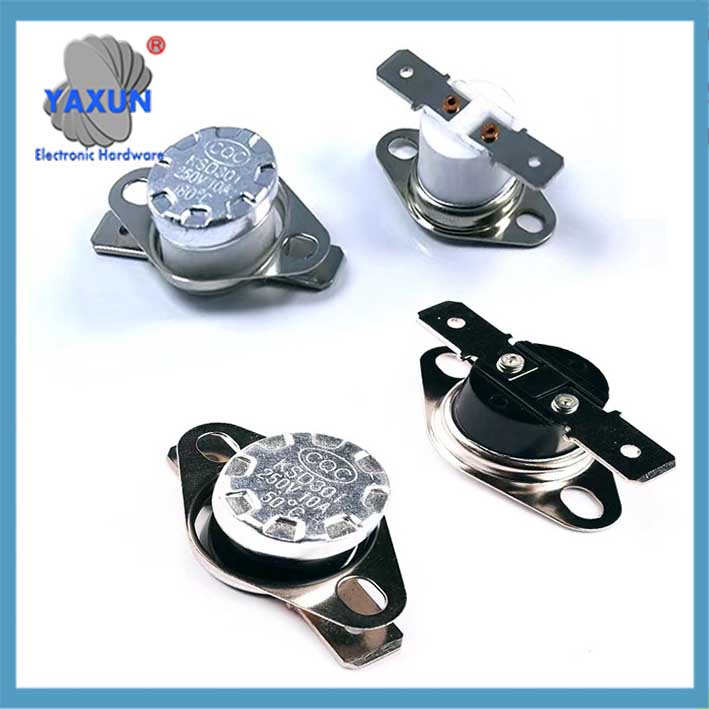

 Hög temperaturgränsomkopplare KSD301 |

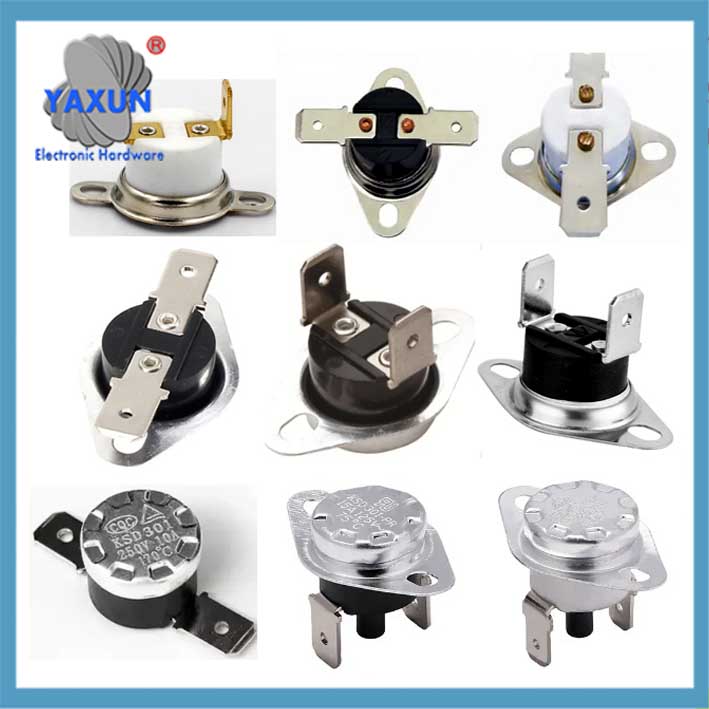

 Bimetalliskt temperaturavkännande element av KSD301 |
KSD301 Parametrar för temperaturomkopplare
Ii. Nedbrytning av arbetsprocess
sjöjungfru Kopiera kod
graf LR
A[normalt temperaturtillstånd] –>|bimetalllist fri och rak| B[kontakt stängd/öppen]
C[temperaturen stiger till aktionsvärdet] –>|bimetallisk remsa båghöjd plötslig förändring| D[momentan studsdrivmekanism]
D –>|normalt stängd typ| E[kontaktfrånkopplingskrets]
D –>|normalt öppen typ| F[kontaktanslutningskrets]
G[temperaturen sjunker till återställningsvärdet] –>|bimetallremsan återgår till rak| B
Nyckelpunkt: Den plötsliga förändringen av den bimetalliska remsbågens höjd är källan till namnet “snäppbrytare”, se till att kontakten är ren och inte har något mellanliggande tillstånd.
III. Nyckelpunkter för användning och underhåll
Undvik mekanisk skada
Det är förbjudet att klämma ihop bimetallremsan med yttre kraft, eftersom deformation kommer att göra att aktionstemperaturen glider eller misslyckas.
Värmeledningskrav
Installationsytan måste vara plan och ren, och termiskt fett bör appliceras för att säkerställa att värme överförs till metallremsan i tid.
Temperaturbegränsningar
Toleransgräns för bimetallband: kortsiktigt ≤300℃, långvarig ≤240℃ (överhettning är benägen till metalltrötthet).
"Load matching".
Det är strängt förbjudet att överskrida märkströmmen (som 10A-modell ansluten till 15A-last), eftersom ljusbågens höga temperatur kommer att sintra bimetallremsan.
Iv. Feldiagnosreferens
Kontaktvidhäftning : För hög belastningsström orsakar bågsvetsning, och lastanpassningen måste kontrolleras och modellen måste bytas ut.
"Åtgärdsfördröjning". : Installationsytan är dåligt värmeledande eller bimetallremsan åldras, så applicera silikonfett igen eller byt ut komponenten.
Återställningsfel : Bimetallremsan är deformerad och fast, och termostaten måste bytas ut i sin helhet.
▶️ Sammanfattning: Den bimetalliska remsan är “temperatursensor + ställdon” Integrerad komponent i KSD301. Dess skivformade strukturdesign och legeringsförhållande bestämmer direkt temperaturkontrollnoggrannheten och tillförlitligheten.
