Заштита од прекомерне заштите | 5×20 6×30 мм Картриџ осигурачи

Електрични осигурач за заштиту од прекомерне струје је уређај за заштиту кола који прекида ненормалну струју кроз механизам за осигурач. Његова основна функција је да осигура осигурач када струја пређе номиналну вредност како би заштитила позадинску опрему. У наставку следи детаљно објашњење класификације и карактеристика:

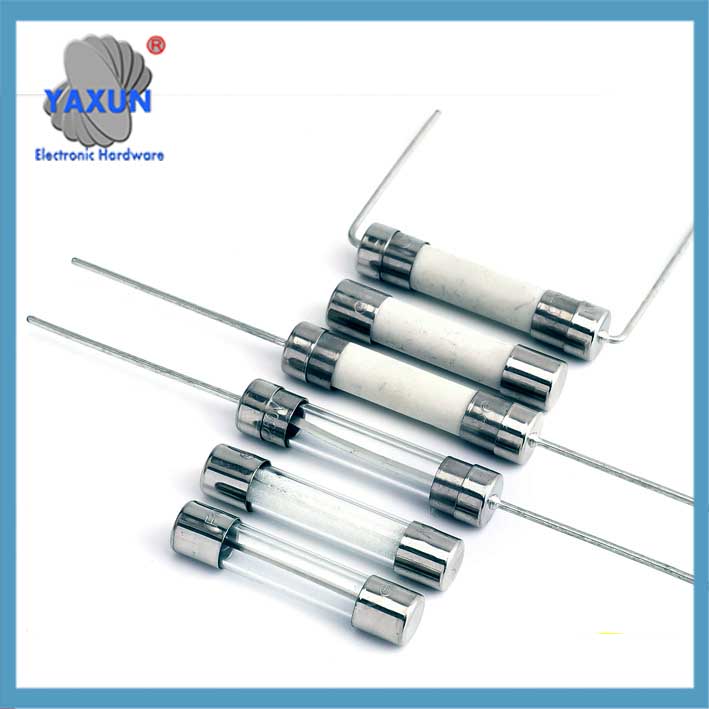

6×30 керамички осигурач уређај за заштиту од прекомерне струје

5×20 уређај за заштиту од прекомерне струје стакленог осигурача

3.6×10 мм Картриџ осигурачи за прекострујну заштиту

Осигурач традиционалног типа осигурача
‌Принцип рада‌:
Када струја пређе границу, талина метала се топи због џулове топлоте и прекида струјно коло, који је једнократни заштитни уређај. Типично време одговора је у милисекундама, а заштита од кратког споја захтева брзи осигурач (као што је време спајања осигурача стаклене цеви ≤40мс) ‌. Фусибле Линк:
Осигурач садржи мали, проводна жица или трака (топљива веза) дизајниран да се топи или испари када струја која тече кроз њега премаши његов називни капацитет.
Заштита од прекомерне заштите:
Ова акција топљења отвара струјни круг, прекидање протока електричне енергије и спречавање даљег оштећења.
Једнократна употреба:
Осигурачи су дизајнирани за једнократну употребу и морају се заменити након што прекину струјно коло.

Поузданост: Осигурачи су познати по својој поузданости у прекиду прекомерних струја.
Исплативост: Они су генерално јефтини у поређењу са другим уређајима за заштиту од прекомерне струје.
Једноставност: Дизајн је једноставан, чинећи их лаким за разумевање и употребу.
Разноликост: Осигурачи долазе у различитим величинама, облицима, и тренутне оцене које одговарају различитим апликацијама.
Врсте: Осигурачи су категорисани у различите класе (Нпр., Л, РК1, РК5, Т, Ј, ЦЦ, итд.) за решавање специфичних сценарија прекомерне струје и захтева за перформансама.

‌Типови и структуре‌ ‌Плуг-ин тип‌: обично се користи у аутомобилским колима, струја 1-120А, подељен у четири спецификације од ултра-малих до великих.
‌СМД тип‌: СМД паковање, погодан за ПЦБ високе густине, који садржи средство за гашење лука од кварцног песка.
Тип стаклене цеви: провидна шкољка је погодна за посматрање статуса осигурача, струја 0,5-80А.

‌Кључни параметри‌ ‌Називна струја/напон‌: као што је 250В/10А тип спорог прекида, потребно је дератификовати према 75% (УЛ стандард) или 90% (ИЕЦ стандард) стварне струје.
‌Фусинг карактеристике‌: тип брзог прекида (против кратког споја) и тип спорог прекида (против пренапона).

Када се користе осигурачи?
Грана кола:
Осигурачи се обично користе у кућним и комерцијалним електричним системима за заштиту појединачних кола.
Заштита опреме:
Могу се користити за заштиту одређених компоненти унутар уређаја, као што су трансформатори или штампане плоче.
Временско одлагање и брзо дејство:
Осигурачи могу бити дизајнирани за апликације са временским кашњењем (Нпр., за индуктивна оптерећења са високим ударним струјама) или апликације које брзо делују (Нпр., за отпорна оптерећења).

Осигурач који се саморесетује (Пптц) Механизам деловања
Направљен од високомолекуларног полимера и проводљивих честица, смола се шири услед топлоте када дође до прекомерне струје, блокирајући пут, и хлади се да поврати низак отпор након што је квар елиминисан‌1011. Брзина одговора је обрнуто пропорционална интензитету струје (као што су 0805 пакет заштите другог нивоа)‌.

‌У поређењу са традиционалним осигурачима‌

Примери сценарија прекомерне струје:
Кратки спојеви:
Када два или више проводника дођу у директан контакт, стварање путање ниског отпора за струју, долази до кратког споја.
Преоптерећења:
Када је коло изложено струји већој од његовог капацитета током дужег периода, сматра се преоптерећењем.
Грешке на земљи:
Када струја тече из жице под напоном у земљу (земља), зове се земљоспој.
Лукне грешке:
Ово су опасна електрична пражњења која се могу појавити у ожичењу или електричним компонентама.
Ограничења:
Замена: Осигурачи захтевају замену након што прегоре, што може бити незгодно.
Није могуће ресетовати: За разлику од прекидача, осигурачи се не могу ресетовати и поново користити.
Можда није тако прецизно: Осигурачи можда неће понудити исти ниво прецизности у прекидним струјама као неки прекидачи.
У закључку, осигурачи су витални део електричне сигурности, обезбеђујући поуздан и исплатив начин заштите кола и опреме од опасности прекомерних струја.
