Razlika in uporaba hitrih in počasnih varovalk

Glavna razlika med hitro delujočimi in počasi delujočimi varovalkami. Njihove glavne razlike so v hitrosti taljenja in sposobnosti, da prenesejo impulzne tokove. Hitro delujoče varovalke se hitro odzivajo in so primerne za zaščito občutljivih tokokrogov; počasi delujoče varovalke lahko prenesejo trenutne udarne tokove in preprečijo lažno proženje.

Glede scenarijev uporabe, omenjeno je, da so hitro delujoče varovalke primerne za uporovne obremenitve in zaščito IC, medtem ko so počasi delujoče varovalke primerne za kapacitivna/induktivna bremena. Te informacije so zelo pomembne, saj bo napačen scenarij uporabe povzročil neuspešen zagon naprave ali odpoved zaščite. Posebej je poudarjeno, da je treba počasi delujoče varovalke uporabljati v primerih z udarnimi tokovi, kot so stikalni napajalniki..

V smislu tehničnih principov, the “značilnosti zakasnitve” počasi delujočih varovalk izhajajo iz posebnih struktur in materialov, ki jim omogočajo, da absorbirajo energijo in se upirajo impulzom. Ta načelna razlaga je zelo dragocena in lahko uporabnikom pomaga razumeti, zakaj hitro delujoče varovalke ne morejo preprosto nadomestiti počasi delujočih varovalk.

Praktični predlogi za izbiro parametrov: Nazivni tok je 1.5-2 krat delovni tok. Vendar, pomembno je opozoriti na nesporazum, da je hitrejše ukrepanje, tem bolje. The “počasnost” počasi delujočih varovalk je pravzaprav odraz njihove sposobnosti inteligentne presoje.

Bolj jasno bi bilo razmisliti o organiziranju v tabelo za prikaz primerjave. Tabela mora vsebovati štiri dimenzije: lastnosti zlivanja, veljavne obremenitve, tipične aplikacije, in načela zamenjave, tako da ga lahko uporabniki vidijo na prvi pogled. Na primer, the “odpornost na prenapetost” počasne varovalke ustreza kapacitivnim/induktivnim obremenitvam, tipične aplikacije pa so stikalni napajalniki in zagon motorja.

Glavna razlika med hitro delujočim (hiter udarec) in počasno delovanje (počasi) varovalke je v značilnostih taljenja, scenariji uporabe in prenapetostna odpornost. Konkretna primerjava je naslednja:

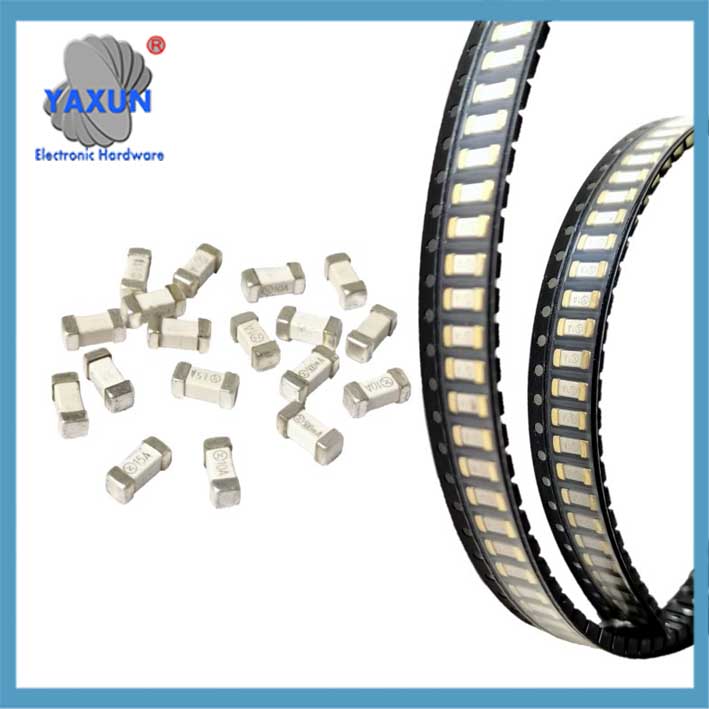

Hitro-počasi, hitri odmor 6125 čip varovalka 20A, 30A, 40A, za zaščito tokokroga nove energetske baterije

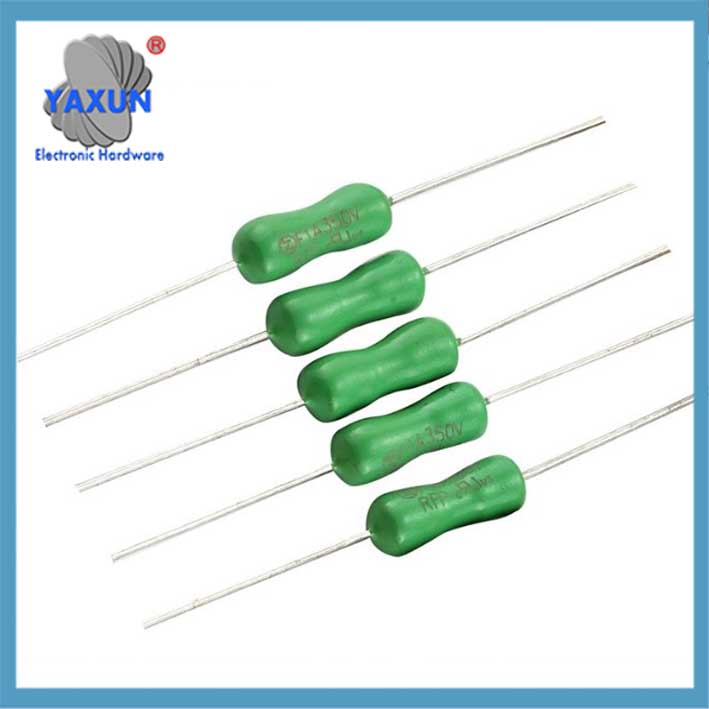

Miniaturna patronska varovalka tipa Pico z mikro uporom 250 V z aksialnim vodnikom, zelena, hitro delujoča, hiter udarec

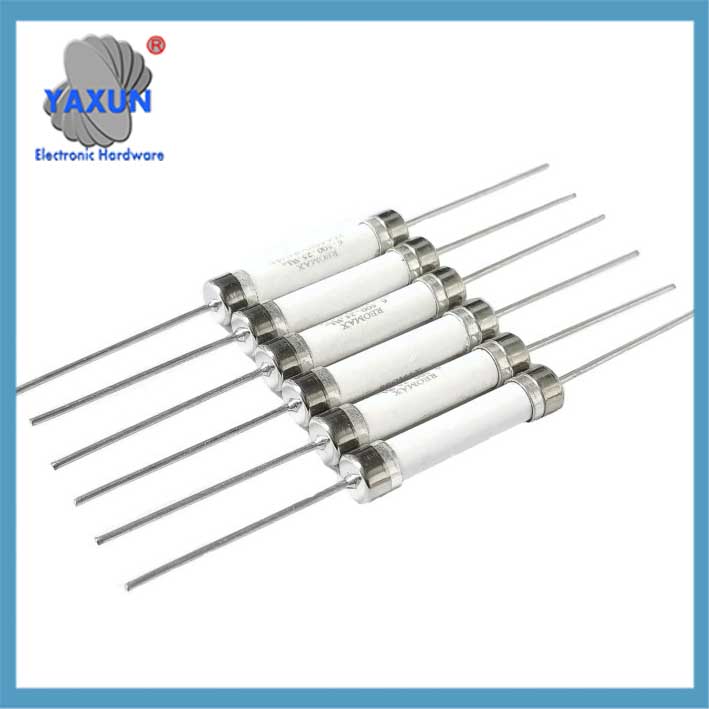

6×30, 6.3×32 hitro delujoča varovalka Cev 200mA-50A 500V, 600V, 750, 1000V

I. Osnovna razlika

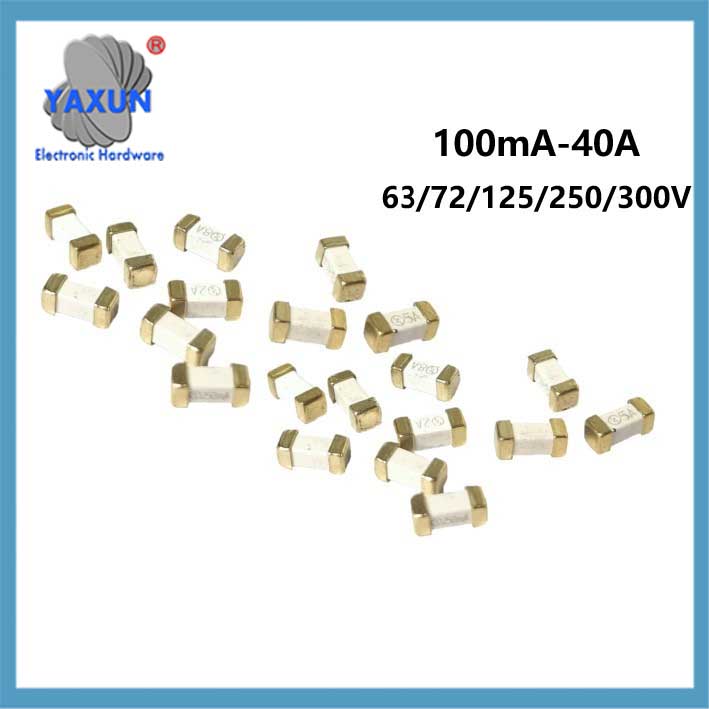

Hitro delovanje, počasi delujoče čipne varovalke 63V 72V 125V 250V 300V za baterije nove energije

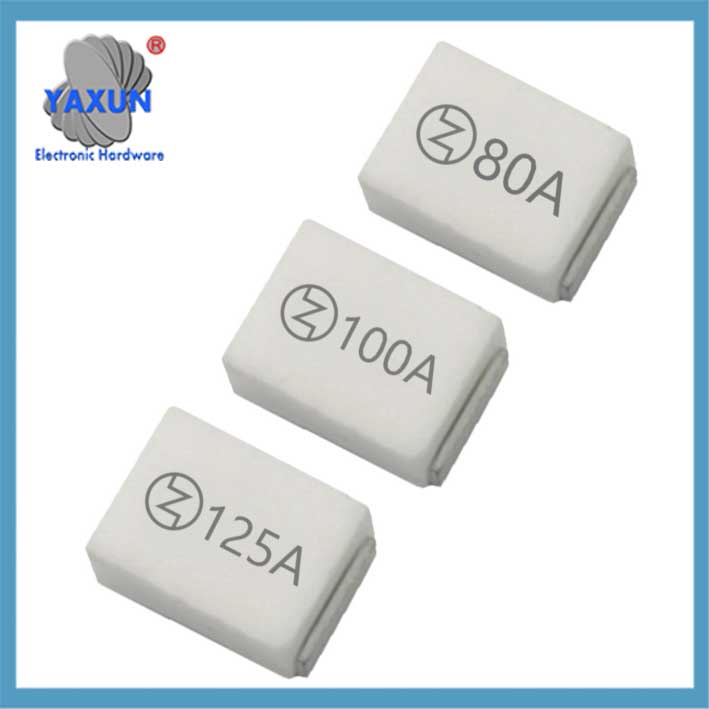

8810 visokotokovna čip varovalka 20A-125A kvadratna keramična varovalka počasna 32V~125V

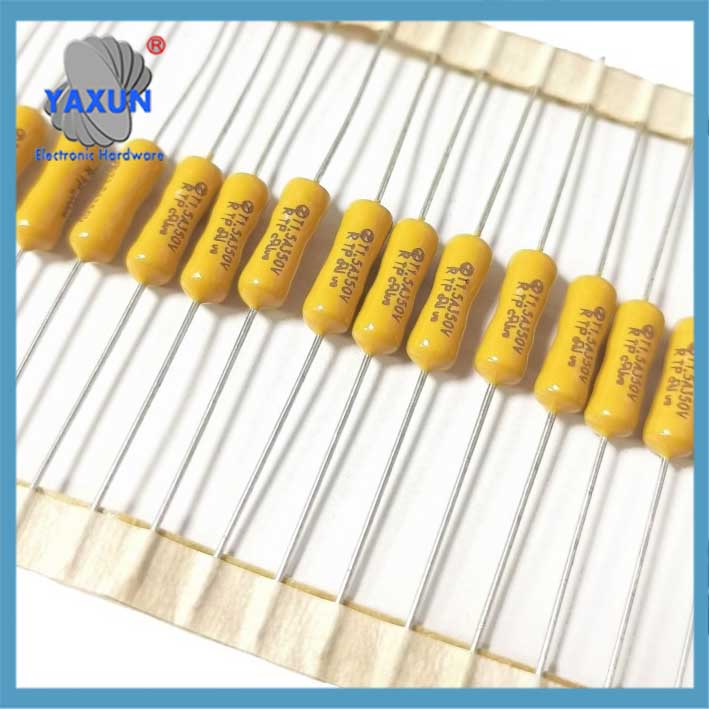

2.4-7mm aksialni vodnik Zelena/rumena varovalka 125-250 V 630 mA 1 A ~ 15 A Hitro-počasen pregorevanje PICO uporovna varovalka

Ii. Scenarij uporabe
‌Uporabni scenarij s hitro delujočo varovalko‌
Uporovno vezje s stabilnim delovnim tokom (električni kotliček, grelec);
Vezje, ki mora hitro zaščititi dragocene naprave (Ic, MOS cev);
Občutljiva elektronska oprema brez udarnega toka.

‌Scenariji uporabe počasnih varovalk‌
Kapacitivna vezja z zagonskimi sunki (polnjenje stikalnih napajalnih elektrolitskih kondenzatorjev);
Induktivna bremena z velikimi zagonskimi tokovi (motorji, kompresorji);
Napajalni vhodni/izhodni priključki in druge povezave, dovzetne za impulzne motnje.

6×30 keramična varovalka 500V/250V/125V 200mA-50A počasi pregoreva hitro pregoreva

6×30, 6.35×32 visokonapetostna keramična varovalka 200mA-50A 500V, 600V, 750V, 1000V

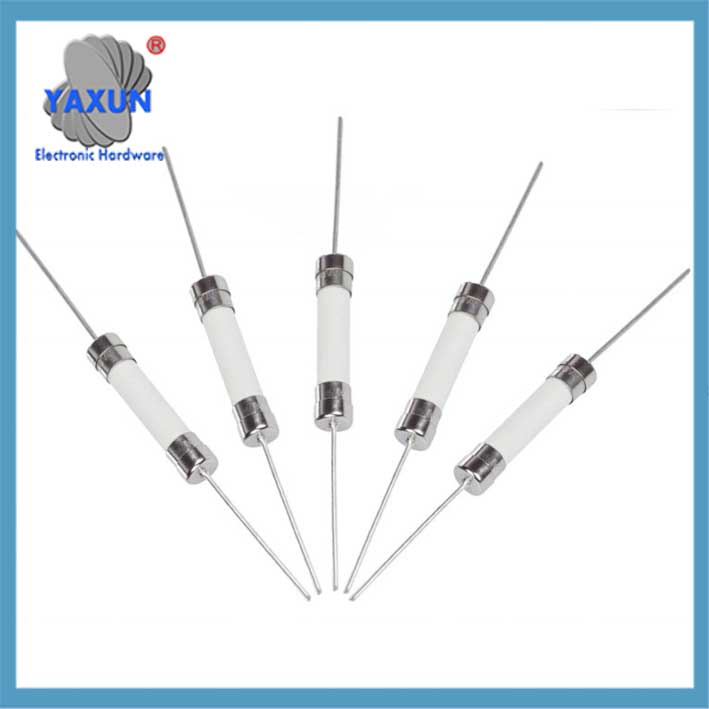

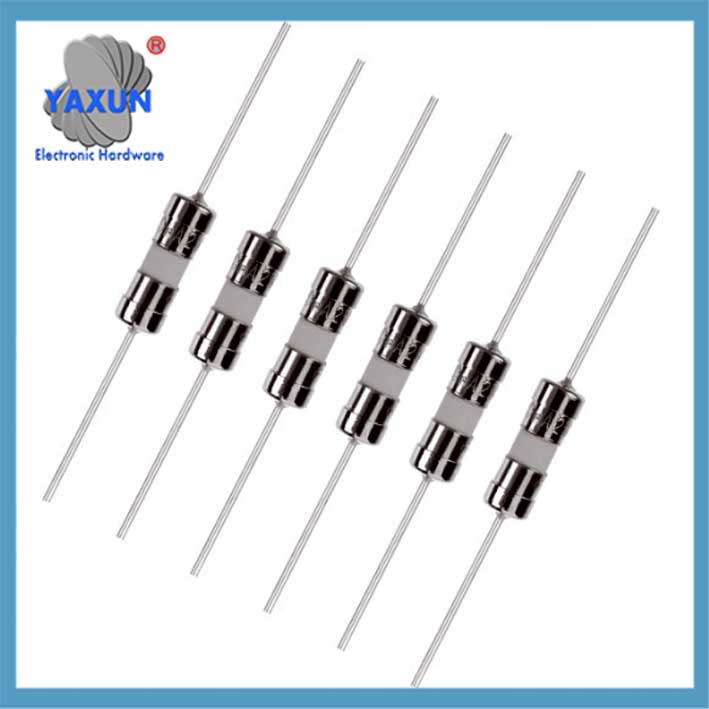

Keramična varovalka 3×10, 3.6×10, 4x11mm keramična cev varovalke 200mA-15A eno telo & s svinčeno žico

‌Iii. Premisleki glede izbire‌
Nazivni tok: Običajno 1.5-2 krat največji obratovalni tok opreme, ki je združljiva s prenapetostmi.
Nadomestni princip:
Hitro prekinitev lahko zamenjate s počasno prekinitvijo, da izboljšate zaščito pred motnjami (razen za občutljiva vezja);
‌Nikoli ne zamenjajte počasnega odmora s hitrim odmorom, sicer bo povzročilo zagonsko varovalko (na primer, ko se motor zažene).
Označevanje razlikovanja:
Fast-break je običajno označen s črko ‌F‌ (Hitro delovanje), in počasen premor je označen s ‌T‌ (Časovni zamik).

IV. Tehnični princip
Mehanizem zakasnitve počasnega izklopa: Absorbirajo energijo s pomočjo posebnih struktur (kot so taline zlitin), začasno zdržijo impulzne tokove (kot so polnilni tokovi kondenzatorja), in se vklopi samo, če je stalno preobremenjen.
Mehanizem za hitro zlom: Varovalka ima fino strukturo in je občutljiva na spremembe toka, prekine takoj, ko pride do prevelikega toka.

⚠️ ‌Popravek nesporazuma‌: Počasen odmor ne pomeni “počasen odziv”, lahko pa loči med napačnim tokom in impulznim tokom, da se izognete lažne zaščite.
