PTC termistorji za tekoče ogrevanje

PTC termistorji za ogrevanje tekočin so še posebej primerni za izdelke višjega cenovnega razreda, ki zahtevajo visoko varnost in dolgo življenjsko dobo. PTC-ji nudijo odlično delovanje kot tekoče izolacijske komponente. V primerjavi z običajnimi električnimi žičnimi grelci, PTC termistorji za ogrevanje tekočin odpravljajo potrebo po sistemu za nadzor temperature in so tudi stroškovno učinkoviti.
Grelna moč PTC termistorja za ogrevanje tekočine se spreminja glede na pogoje delovanja. Za povečanje moči odvajanja toplote PTC, segreta tekočina mora imeti dobro kroženje ali konvekcijo. Gostota moči (območje stika z ogrevalno močjo/vodo) potopnega grelnika je približno 6 W/cm² (pri temperaturi vode 25°C). Gostota moči (območje stika z ogrevalno močjo/vodo) grelnika tekočine je približno 4-10 W/cm² (pri temperaturi vode 25°C). Višja temperatura vode zmanjša moč ogrevanja.
Višja je temperatura suhega gorenja grelnika s tekočim termostatom PTC, večja je toplotna moč, ki jo ustvari. Da bi dosegli razmeroma poceni rešitev, Grelniki s tekočim termostatom PTC so na splošno zasnovani za temperaturo suhega gorenja 220-280 °C. Če je treba temperaturo suhega sežiganja znižati, prostornino ali število tekočinskih termostatskih grelnikov PTC je treba ustrezno povečati, da se doseže enakovredna moč.

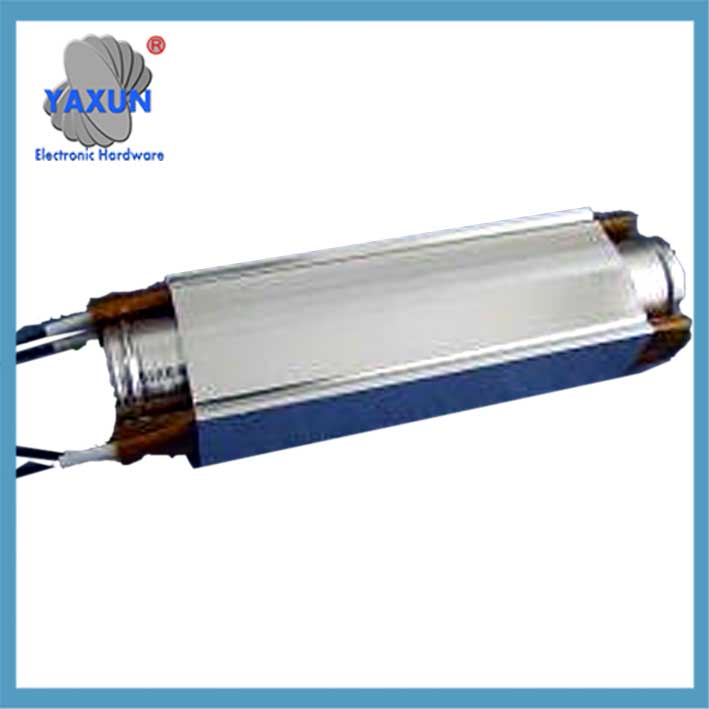

Videz in zgradba potopnega grelnika tekočine PTC

Prednosti PTC instant tekočega električnega grelnika

Zasnova aplikacije PTC za tekoče grelnike

Zasnova aplikacije PTC za potopni grelnik tekočine

Ta potopni grelnik tekočine se vstavi v posodo za tekočino, da se tekočina segreje na konstantno temperaturo. Uporaba elementa PTC kot vira toplote, omogoča hitro ogrevanje, ogrevanje s konstantno temperaturo, samonastavljiva moč, visoka učinkovitost pretvorbe toplote, močne lastnosti proti vodnemu kamnu, in odpornost proti poškodbam tudi v pogojih suhega gorenja. Široko se uporablja v različnih električnih grelnih napravah v industriji gospodinjskih aparatov.

Tehnične specifikacije potopnega grelnika tekočine PTC

Delovna napetost: 12-240V
Prenosna napetost izolacije: >3750V, s posebno izolacijsko obdelavo, varen in zanesljiv
Temperatura površine: 100-250°C
Nazivna moč: 50-500W
Gostota moči: (Območje stika z ogrevalno močjo/vodo) Približno 6 W/cm² (pri 25°C)

Enostransko PTC ogrevanje (Notranji premer luknje 13 mm)
Dvostransko PTC ogrevanje (Notranji premer luknje 20 mm)

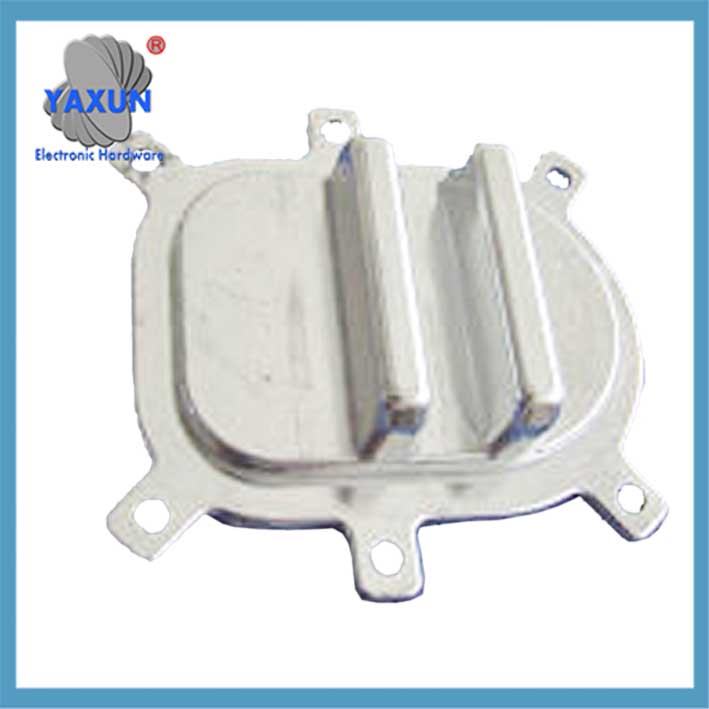

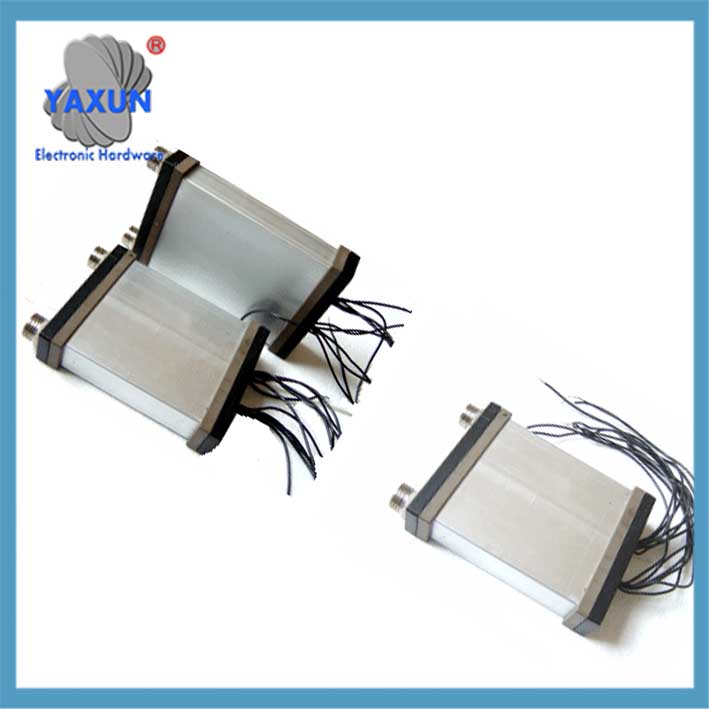

Trenutna zunanja struktura grelnika PTC za ogrevanje tekočine
Prednosti tekočih grelnikov PTC

1. Visok varnostni faktor zaradi ločevanja vode in elektrike: Ko grelni element ni obremenjen ali ko nadzor temperature odpove, odpornost PTC hitro narašča, dokler moč ne pade na manj kot 100 W, odpravljanje nevarnosti suhega ogrevanja.
2. Hitro segrevanje: Takoj segreje, z vročo vodo, ki je na voljo znotraj 10 sekund. To odpravlja izgubo toplote in varčuje z energijo. 3. Zaradi kompaktne velikosti in majhne teže je primeren za razvoj ultratankih električnih grelnikov vode, v koraku s trendom.
4. Brez odprtega ognja, brez skaliranja, in dolgo življenje.
5. Močna prilagodljivost napetosti: PTC se popolnoma prilagaja nihanjem napetosti znotraj 25% nazivne napetosti, brez vpliva na moč.

Glavni parametri grelnega rezervoarja pretočnega majhnega kuhinjskega grelnika

Model	Nazivna moč	Dimenzije	Vodni tok	Temperatura vode	Izhodna temperatura vode
MZ9Y-L200W100T34V220W4000	4000 W	20010034 mm	2~3 L/min	34 ℃	36~40 ℃
MZ9Y-L170W100T34V220W3500	3500 W	17010034 mm	2~3 L/min	32 ℃	36~38 ℃
MZ9Y-L150W100T34V220W3000	3000 W	15010034 mm	2~3 L/min	30 ℃	35~36 ℃

Glavni parametri grelnega rezervoarja trenutnega električnega grelnika vode

Model	Nazivna moč	Dimenzije	Vodni tok	Temperatura vode	Izhodna temperatura vode
MZ9Y-L300W110T34V220W8500	8500 W	30011034 mm	3.5~5,5 L/min	38 ℃	43~47 ℃
MZ9Y-L280W110T34V220W7500	7500 W	28011034 mm	3.5~5,5 L/min	36 ℃	43~45 ℃
MZ9Y-L260W110T34V220W6500	6500 W	26011034 mm	3.5~5,5 L/min	34 ℃	42~44 ℃
