Kozarec & Keramična cev 5 × 20, narejena na Kitajskem

Obstaja kar nekaj informacij o 5*20 hitro delujoča in počasi delujoča aksialna varovalka s svincem. To je cilindrična steklena ali keramična cevasta varovalka s premerom 5 mm in dolžino 20 mm: nazivni tok se giblje od 0,1A do 30A, in nazivna napetost je običajno 250V/125V.

Upoštevajte, da je uporabnik lahko elektronski inženir ali vzdrževalno osebje, in mora razlikovati med hitro delujočimi in počasnimi vrstami. Pravilo identifikacije črk v modelu izdelka: F pomeni hitro delujoče in T pomeni počasno delovanje. Na primer, F1A250V je hitro delujoč tip z nazivnim tokom 1A. Ti podatki so ključni za pravilno izbiro, še posebej počasi delujoči tip je primeren za motorne obremenitve.

Kar se tiče varnostnega certifikata, ta tip varovalke ima običajno CCC, UL in drugi certifikati. Uporabniki morajo biti še posebej pozorni, če načrtujejo izvozne izdelke. Obstajata dve glavni obliki namestitve: s svinčenimi zatiči in držali za varovalke. Zunanji vodoodporni tipi zahtevajo posebna vodotesna držala za varovalke.

Cenovnih dejavnikov ni mogoče zanemariti. Pri nakupu na veliko, cena posameznega kosa je lahko tako nizka kot $0.02, vendar bodo držala varovalk z vodoodpornimi funkcijami dražja. Če uporabnik kupuje na veliko, te informacije so lahko pomembne.

Littelfuse Varovalka 0314.250 5x20MM običajni model hitrodelujoče keramične varovalke

Littelfuse Littelfuse Glass Fuse Tube 0313004.MXP 6x30mm 3AG cevasta varovalka

Littelfuse Varovalka 0477.500 500V Visokonapetostna majhna keramična cevna varovalka 5X20

Sledi povzetek osnovnih informacij o varovalkah ‌5 × 20 mm‌, vključno s specifikacijami, vrste, izbirne točke in scenariji uporabe:
🔧 Jaz. Osnovne specifikacije

Ii. Razlikovanje med vrstami hitrega in počasnega odmora‌

‌💡 ​​‌Primer modela‌:
Hiter odmor: F1A250V 5×20 (1A/250V hitri izklop)
Počasen odmor: T3.15A250V 5×20 (3.15A/250V počasni odklop)

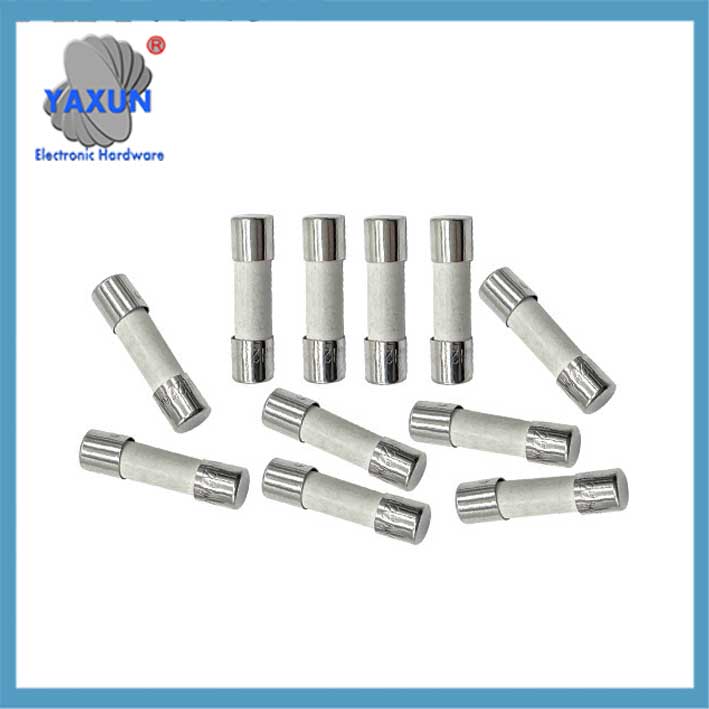

20Keramična varovalka s hitrim delovanjem 5 mm x 20 mm

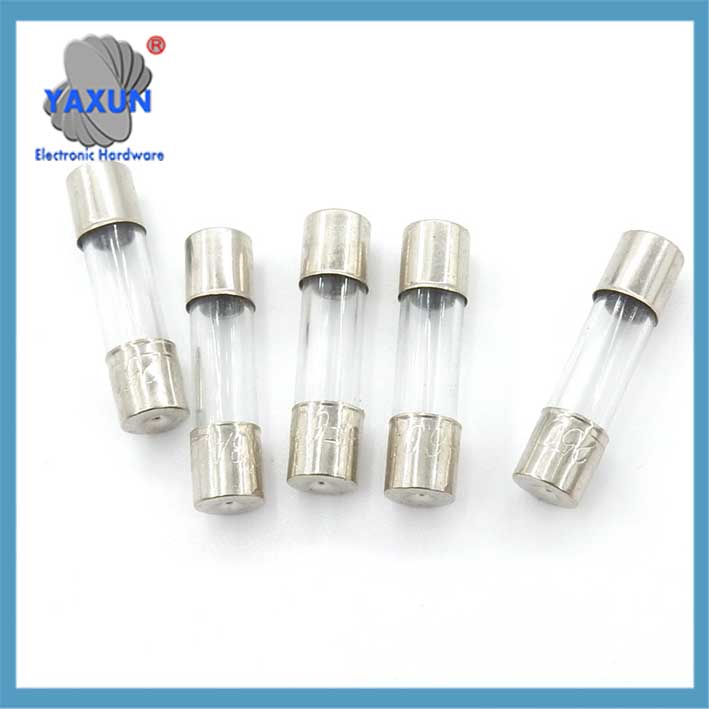

T0.5A~30A L250V 5x20mm 0.5A 250V Počasno pregorevanje Varovalka Steklo s počasnim delovanjem

Steklene varovalke 0.5 ~30 amperov 20 Mm X 5 Mm Za 12 Na 250 VOLTOV

⚠️ ‌III. Ključne točke za izbiro‌

Trenutno ujemanje:
Nazivni tok ≥ največji delovni tok vezja × ‌1,5–2-krat‌ (združljiv s prenapetostjo);
Motorne obremenitve morajo biti počasne (T) da se izognete lažnim varovalkam med zagonom.
Ujemanje napetosti:
Nazivna napetost varovalke mora biti ‌≥ največja napetost tokokroga‌.
Certifikacijska oznaka:
Varnostni certifikati, kot je ‌CCC, UL, in VDE‌ je treba opraviti (navodila za označevanje ali pakiranje izdelka).

🔌 ‌IV. namestitev in dodatki‌
Vrsta žebljička:
Pin s svincem (neposredno varjenje)
Brez svinca (je treba uporabiti z držalom varovalke)
Nosilec varovalke:
Vodotesen tip (kot je H3-520E, primeren za zunanjo opremo)
Standardna vrsta vtičnice (kot je ST 4-HESI, industrijski priključni blok)

💎V. referenca blagovne znamke in cene‌

⚠️ ‌Tveganje napačne zamenjave‌:
‌Onemogočite hitri premor, da nadomestite počasen premor‌ (kot je motorno vezje), sicer bo zagonski sunek povzročil pregorevanje varovalke;
Pri zamenjavi, tok, napetost in tip varovalke se morata strogo ujemati.
