Funkcije in aplikacije elektronskih varovalk (spur)

Izliv (imenovan tudi povezava efuse) je elektronska komponenta, ki se uporablja za zaščito vezja pred prevelikim tokom ali pregrevanjem. Njegova glavna funkcija je samodejno pihanje v neobičajnih situacijah, da prekine tokokrog. Sledijo njegove ključne točke:
I. Osnovno načelo in struktura

Načelo delovanja

Ko tok nenormalno naraste, vodnik se zaradi upora segreje (po formuli Q=I2RTQ=I2RT), in ko doseže tališče taljenega materiala, samodejno se stopi, s tem odrezanje vezja.

Osnovna struktura

Taljenje materiala: Zlitina svinca in antimona (nizko tališče, visoka upornost) je bil uporabljen v zgodnjih dneh, in srebro, v sodobnem času se večinoma uporabljajo bakrene ali posebne zlitine.

Obrazec pakiranja: Vključno s stekleno cevjo (na primer 5 × 20 mm, 6× 32 mm, 3.6× 10 mm), keramične cevi, list (za avtomobile), Vrsta popravka SMD, itd.

Zaščita pred pretokom:
eVarovalke prekinejo tok, ko ta preseže vnaprej določen prag, preprečevanje poškodb občutljivih elektronskih komponent.

Zaščita pred kratkim stikom:
Hitro zaznajo in prekinejo kratke stike, ki so poti z nizkim uporom, ki povzročajo čezmeren pretok toka.

Zaščita pred preobremenitvijo:
Varovalke eFuse ščitijo pred dolgotrajnimi pretokovnimi pogoji, kot so tiste, ki jih povzroči neusklajena obremenitev.

Odkrivanje in izolacija napak:
Lahko so oblikovani za odkrivanje in izolacijo različnih stanj napak, vključno z zagonskimi tokovi, prenapetost, povratni tok, in obratno polarnost.

Samoresitacija:
Veliko varovalk eFuse je mogoče ponastaviti elektronsko, kar jim omogoča vrnitev v normalno delovanje po odpravi napake, odpravlja potrebo po fizični zamenjavi.

Nastavljiva hitrost obračanja:
Nekatere varovalke eFuse ponujajo nastavljive stopnje naraščanja, omogoča nadzor nad hitrostjo naraščanja toka, kar je lahko koristno pri preprečevanju poškodb zaradi zagonskih tokov.

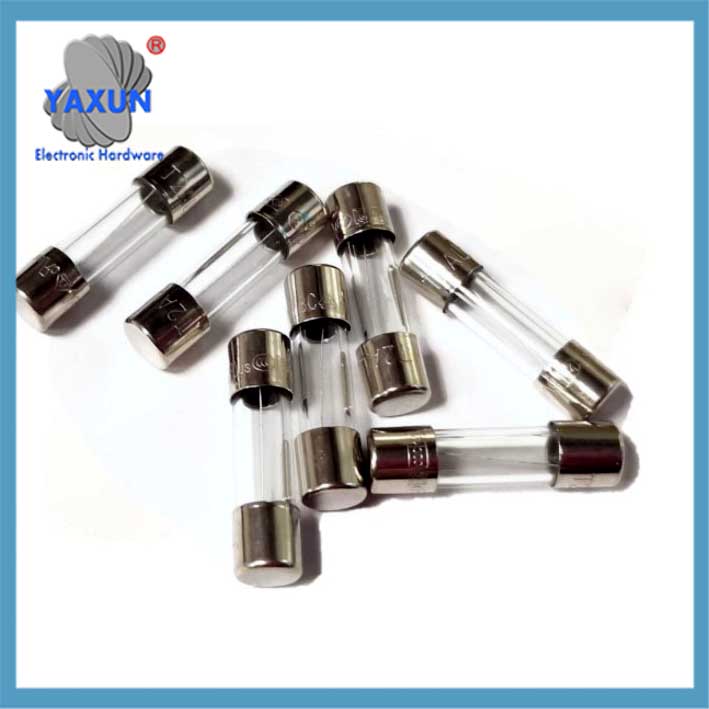

Steklena varovalka 5×20 enojni 250/125V hiter in počasen odklop 32mA-20A

Vgrajena varovalka 5×20 mm in 1 X 1-4 Inch Quick Fast Glass Fuse

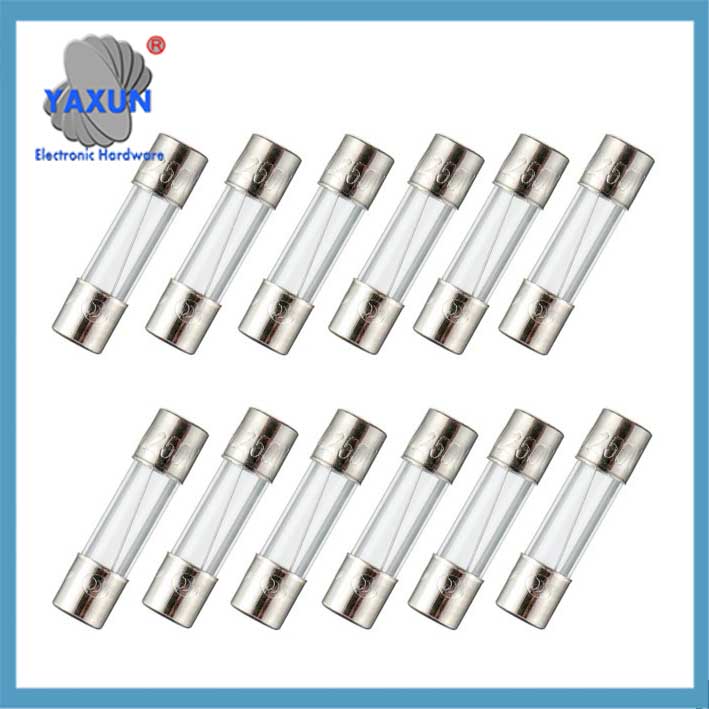

5×20 mm 3 A 3 ojačevalnik 125 Volt 0,2×0.78 Inčne steklene varovalke F3AL125V za hitro pihanje

Iii. ‌Scenariji razvrščanja in uporabe‌

Vrsta	Značilnosti	Tipične aplikacije
Tip hitrega pihanja	Izredno hitra odzivnost (<0.001 sekund), uporablja v občutljivih tokokrogih	Polprevodniška oprema, precizni elektronski izdelki
Tip počasnega pihanja	Omogoča kratkotrajno preobremenitev (0.01–0,1 sekunde do udarca), odpornost na udarni tok	Zagon motorja, napajalnik
Temperaturna varovalka	Induktivno pregrevanje, za enkratno uporabo	Grelne naprave, kot so sušilniki za lase in kuhalniki riža
Visokonapetostna varovalka	Vključuje montažne komponente (kot so vpenjalne vzmeti) za poenostavitev povezave cevi	Visokonapetostni sistem napajanja

Uporaba elektronskih varovalk:
Avtomobilska elektronika:
Varovalke eFuse se uporabljajo v različnih avtomobilskih sistemih, vključno s krmilnimi enotami motorja, infotainment sistemi, in varnostni sistemi.

Industrijska avtomatizacija:
Uporabljajo se v programabilnih logičnih krmilnikih (PLC-ji), sistemi za krmiljenje motorjev, in drugo opremo za industrijsko avtomatizacijo.

Zabavna elektronika:
eFuse se nahajajo v pametnih telefonih, prenosniki, tablete, in druge prenosne naprave.

Podatkovni centri:
Uporabljajo se v distribucijskih enotah in strežniških omaricah za zaščito kritične infrastrukture.

Sistemi vroče zamenjave:
Varovalke eFuse zagotavljajo zaščito v sistemih, kjer je mogoče komponente dodajati ali odstranjevati med delovanjem sistema.

Sistemi za upravljanje baterije:
Uporabljajo se v tokokrogih za polnjenje in praznjenje akumulatorja, da preprečijo prekomerni tok in prenapetost.

Distribucija moči:
Varovalke eFuse se uporabljajo v razdelilnih enotah in napajalnikih za zaščito pred prevelikim tokom in kratkim stikom.

Splošna zaščita tokokroga:
eFuses se lahko uporabljajo v katerem koli elektronskem vezju, kjer je potrebna zaščita pred prevelikim tokom.

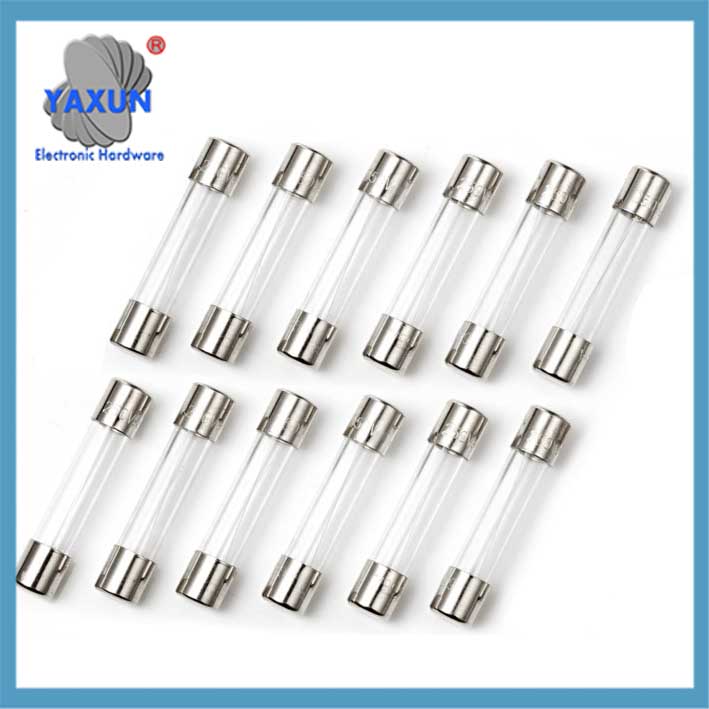

6×30, 6.3×32 steklena cev varovalke hiter in počasen prekinitev 250V/125V 250mA-20A

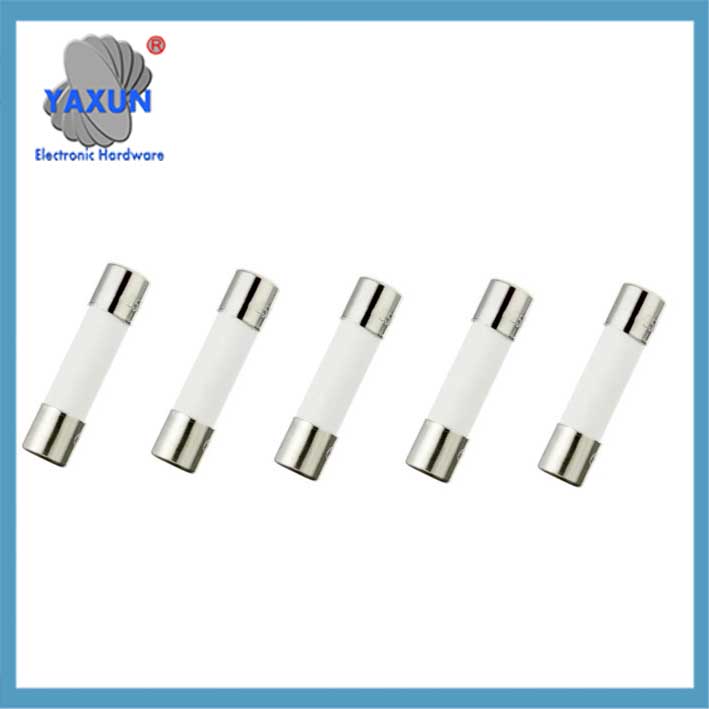

5×20 keramična varovalka eFuse 00mA 1A 2A 3A 4A 5A 6,3A 8A 10A 12A 15A 16A 20A 25A 30A

Keramična varovalka s hitrim pregorevanjem 630 mA (0.63A) 250V, 5x20 mm (3/16 palec x 3/4 palec)

Iii. Ključne specifikacije uporabe
‌Prepovedana zamenjava materialov‌
Bakrene žice ali železne žice ni mogoče uporabiti kot nadomestek (nizka upornost, Visoka tališča), ki lahko povzroči nesrečo, če ne pihate pravočasno.
Izbirni dejavniki
Nazivni tok: Biti mora nekoliko višji od največjega delovnega toka vezja (kot je 6A varovalka za 5A tokokrog).
Prelomna zmogljivost: Biti mora večji od največjega toka kratkega stika vezja (kot je kratek stik 100A, ≥100A prekinitvena zmogljivost).
Temperatura okolice: Zmanjšanje moči je potrebno za okolje z visoko temperaturo.

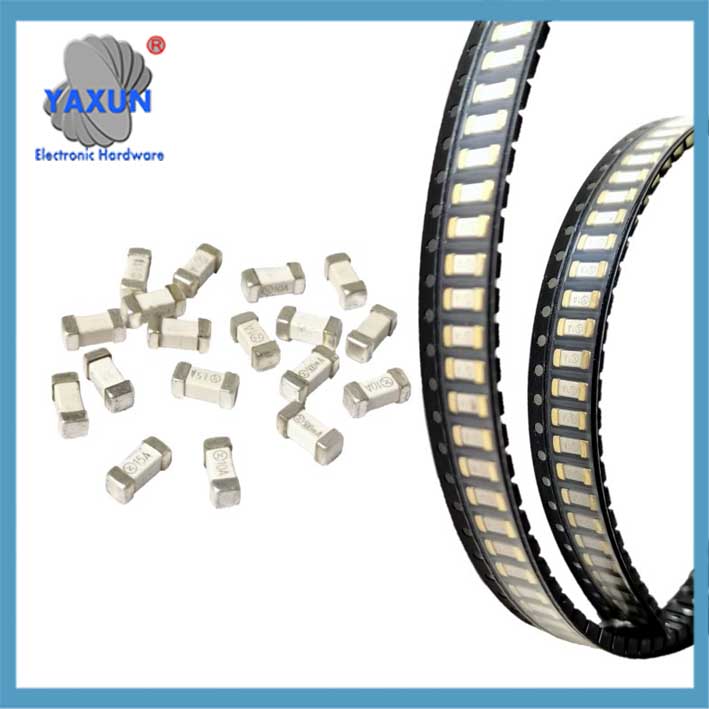

Hitro-počasi, hitri odmor 6125 čip varovalka 20A, 30A, 40A, za zaščito tokokroga nove energetske baterije

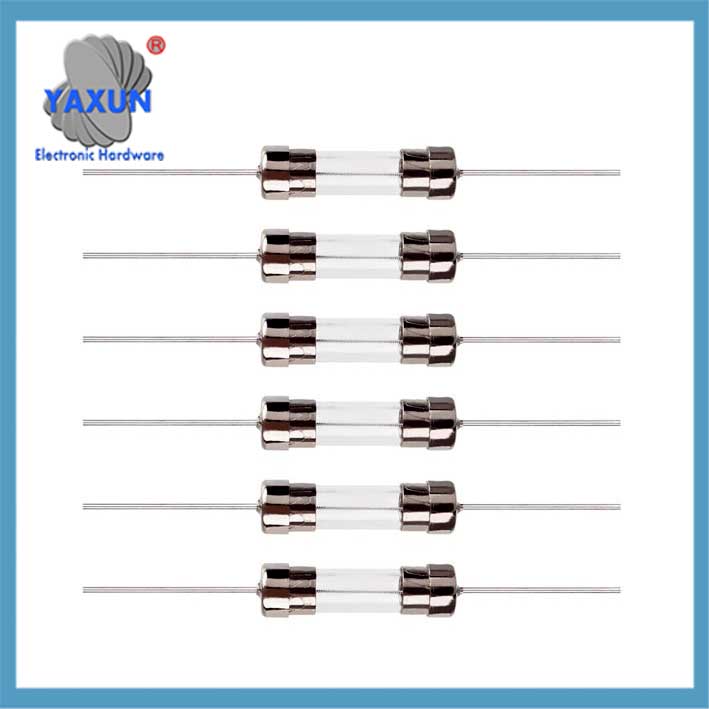

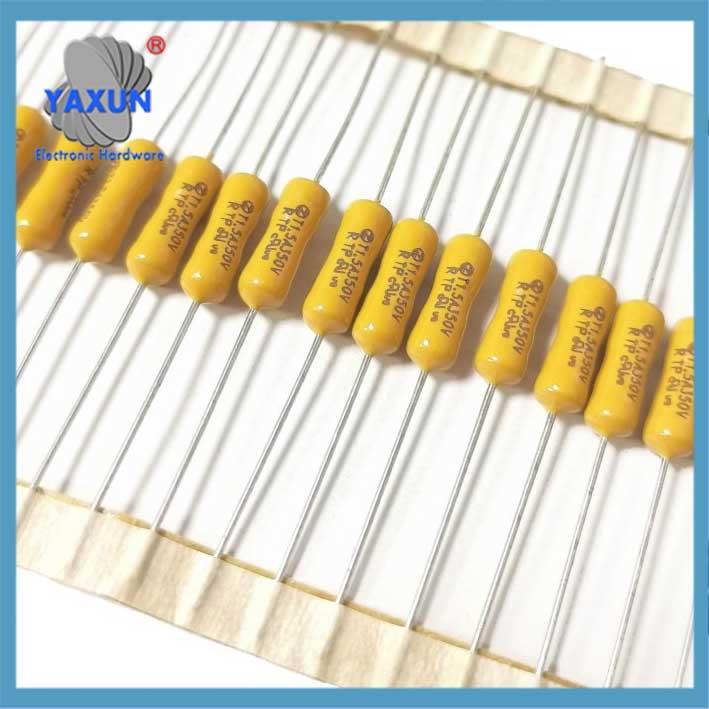

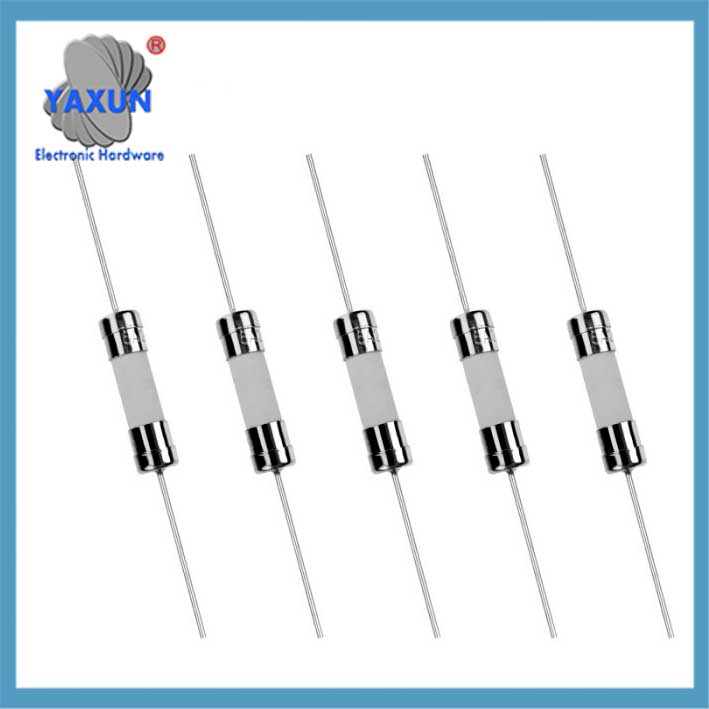

Miniaturna patronska varovalka tipa Pico z mikro uporom 250 V z aksialnim vodnikom, zelena, hitro delujoča, hiter udarec

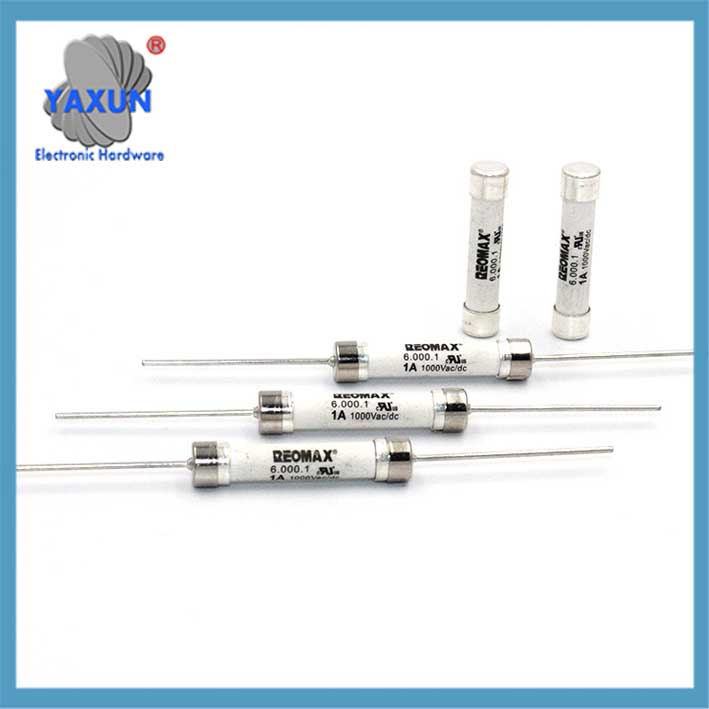

6×30 6.35×32 visokonapetostna keramična varovalka 200mA-50A 500V/600V/750/1000V

Iv. Tehnološki napredek
Avtomatsko zaznavanje: Kot so komponente za prenos materiala + naprava za zaznavanje strojnega vida, za izboljšanje učinkovitosti proizvodnje in sortiranja varovalk.
Strukturna optimizacija: Visokonapetostne varovalke imajo zasnovo vpenjalne vzmeti za poenostavitev postopka namestitve.

Opomba: Ko je varovalka pregorela, zamenjati ga je treba z novim izdelkom z enakimi specifikacijami. Za modele s stekleno cevjo, stanje varovalke lahko vizualno opazujete, da ugotovite, ali je neveljavna.
