DS18B20 digitalna sonda temperaturnega senzorja – Programabilen

To je prilagojena 1-žična in vodotesna različica senzorja DS18B20. Priročno, ko morate izmeriti nekaj daleč, ali v mokrih razmerah. Z uporabo digitalnega temperaturnega senzorja DS18B20 podjetja Dallas Semiconductor in tesnilne mase z visoko toplotno prevodnostjo, temperaturni senzor je zelo občutljiv in ima majhno temperaturno zakasnitev. Temperaturni senzor podpira “1-Žica” vmesnik (1-Žica), in merilno temperaturno območje je -55 ℃ ~ +125 ℃. V območju -10℃~+85℃, natančnost je plus ali minus 0.5 stopinj Celzija. Temperatura polja se neposredno prenaša na digitalni način “1-Žica”, kar močno izboljša sposobnost proti interferenci sistema. Odlično delujejo s katerim koli mikrokrmilnikom, ki uporablja en sam digitalni zatič, in lahko celo povežete več na isti pin, vsak ima edinstven 64-bitni ID, vpisan v tovarni, da se razlikuje. Uporaben s sistemi 3,0-5,0 V.

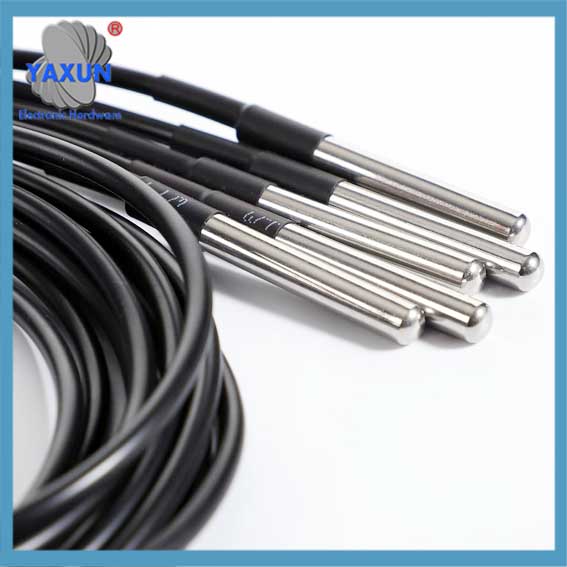

Programabilna sonda digitalnega temperaturnega senzorja DS18B20

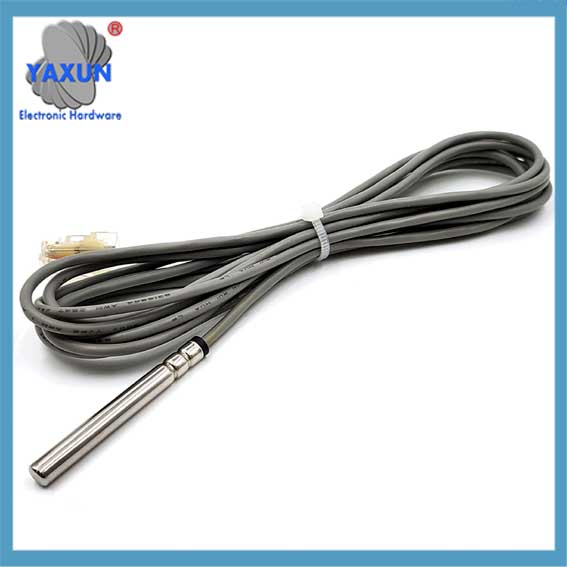

OD 6*30 mm cev iz nerjavečega jekla UL2547 kabel DS18B20 digitalni temperaturni senzor

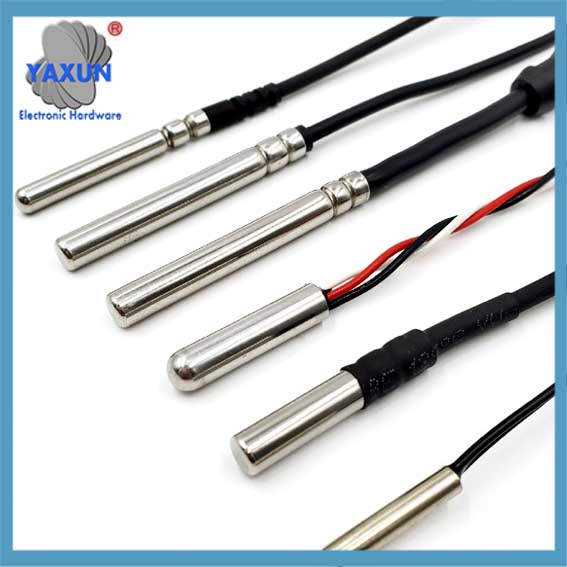

Temperaturni senzor DS18B20 -55 ℃ ~ +125 ℃ Napajanje 3,0 V-5,5 V

Primeren je za merjenje temperature na terenu v težkih okoljih. Vsi digitalni temperaturni senzorji DS18B20 imajo edinstvene številke, in oprema za zajem temperature uporablja številko za identifikacijo ustreznega temperaturnega senzorja.

Edina slaba stran je, da uporabljajo protokol Dallas 1-Wire, kar je nekoliko zapleteno, in zahteva kup kode za razčlenitev komunikacije.

Vstavimo 4,7k upor, ki je potreben kot povezava iz DATA v VCC linijo pri uporabi senzorja. Nimamo še podrobne vadnice, vendar lahko začnete z uporabo knjižnice Dallas Temperature Control Arduino, ki zahteva tudi knjižnico OneWire.

Specifikacije kabla:
Cev iz nerjavečega jekla premera 6 mm in dolžine 30 mm
Kabel je 36″ dolgo / 91cm, 4mm premer
Vsebuje temperaturni senzor DS18B20
Če ima vaš senzor štiri žice – Rdeča se priključi na 3-5V, Črna se poveže z zemljo, bela pa je podatek. Bakrena žica je spajkana na oklop žice
Če ima vaš senzor tri žice – Rdeča se priključi na 3-5V, Modra/črna se poveže z ozemljitvijo, rumeno/bela pa so podatki

DS18B20 Tehnične specifikacije:
Uporabniško temperaturno območje: -55 do 125 ° C. (-67° F do +257 ° F.)
9 do 12 bitno izbirna ločljivost
Uporablja vmesnik 1-Wire- za komunikacijo potrebuje samo en digitalni pin
Edinstvena 64 bit ID zažgan v čip
Več senzorjev si lahko deli en zatič
±0,5°C Natančnost od -10°C do +85°C
Alarmni sistem za omejitev temperature
Čas poizvedbe je krajši od 750 ms
Uporabno pri 3,0 V do 5,5 V napajanje/podatki

Lastnosti:
· Visokokakovostna cevna embalaža iz nerjavečega jekla, vodoodporen, Vlaga in proti rje
· Dolžina kabla za glavo iz nerjavečega jekla 1 meter, jeklena cev 6*50mm (dolžina svinca je 1 meter, 2 metrov in 3 metrov na zalogi, lahko prilagodite glede na potrebe)
·Vsaka sonda je posebej zapakirana po strogem testiranju
·3,0V~5,5V napajanje
·9~12-bitna nastavljiva ločljivost
· Široko območje zaznavanja temperature -55 ℃ ～ +125 ℃ (svinec lahko prenese le temperaturo okoli 85 stopnje)
Zunanje komponente niso potrebne, edinstven vmesnik z enim vodilom
···Tesnilno lepilo DS18B20 je trdo lepilo, in žica je čisti bakreni svinec (ne baker, prevlečen z aluminijem);
Sonda uporablja uvožen čip temperaturnega senzorja DS18B20, in vsak zatič čipa je ločen s toplotno skrčljivo cevjo, da se prepreči kratek stik, in notranje tesnilno lepilo je vodoodporno in odporno na vlago.
