Ponastavljiva varovalka (Pptc) je nadtokovna zaščitna komponenta s funkcijo samodejne ponastavitve. Izdelan iz kompozita visokomolekularnega polimera in prevodnih delcev, hitro prekine tok, ko pride do anomalije tokokroga, in samodejno obnovi prevodnost, ko je napaka odpravljena. Sledijo njegove glavne značilnosti in načela delovanja:

PTC varovalke varovalke 72V 0,3A 300MA RXEF030 Serija 10a , 32V DC 16V

Littelfuse 10A , 32V dc PTC ponastavljiva varovalka 16V 4A

Ponastavljiva varovalka 30 V PTC polimer PPTC DIP JK30 0,5 A 0,75 A 0,9 A 1,1 A ~ 10 A

I. Načelo delovanja ponastavljive varovalke
Ponastavljiva varovalka je izdelana iz polimera s pozitivnim temperaturnim koeficientom (PTC) material. Samodejno prekine tokokrog v primeru prevelikega toka ali kratkega stika. Ko je napaka v vezju odpravljena, samodejno obnovi prevodnost, odpravlja potrebo po ročni zamenjavi varovalke.

Kako deluje ponastavljiva varovalka: Uporaba PTC lastnosti materiala, ohranja razmeroma nizko odpornost pri sobni temperaturi (25°C), običajno manj kot 1 ohm. Ko se tok, ki teče skozenj, poveča in preseže nazivni tok materiala, zaradi česar se temperatura dvigne, njegova upornost hitro naraste do ravni megohmov. Na tej točki, tok, ki teče skozenj, je zelo nizek, podobno odprtemu krogu, in tako ščiti naslednja vezja. Ko se obremenitev vezja vrne v normalno stanje, odpornost materiala PTC pade pod normalno vrednost, in ponastavljiva varovalka se vrne v prevodnost, omogoča, da vezje ponovno začne normalno delovati. Normalno stanje: Prevodni delci tvorijo pot z nizkim uporom (običajno <1Oh) znotraj polimera, omogoča stabilen pretok toka.
Sprožilec prevelikega toka/pregrevanja: Nenormalen tok povzroči dvig temperature, zaradi česar se polimer razširi in prekine prevodno mrežo, kar povzroči nenadno povečanje odpornosti na območje megaohmov in omejitev toka.
Samodejna obnovitev: Po reševanju napake, polimer se ohladi in skrči, omogoča, da se prevodni delci ponovno povežejo in vrnejo v stanje nizkega upora.

Ii. Ključne značilnosti
Samodejna obnovitev: Zagotavlja na tisoče ponovljivih zaščitnih ciklov brez ročne zamenjave.
Dvojna zaščita: Odziva se tako na prekomerni tok kot na pregrevanje (temperatura okolja vpliva na prag sprožitve).
Hiter odziv: Čas potovanja na ravni milisekunde, obratno sorazmerna z jakostjo okvarjenega toka.
Zanesljivost: Zanesljivejša od varovalk za enkratno uporabo in se lahko uporabi večkrat.

Iii. Vrste in parametri
Vrste paketov:

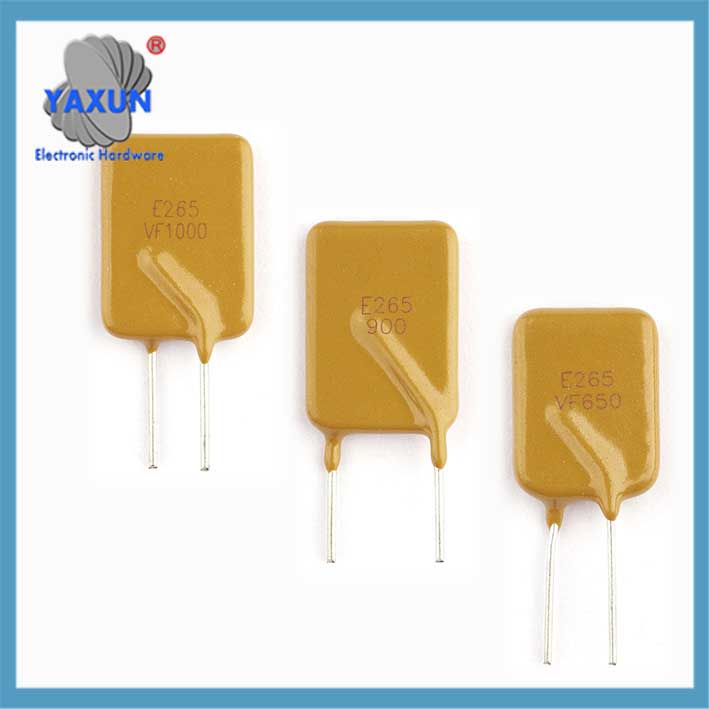

Skoznja luknja (radialni vodi) in naprave za površinsko montažo (SMD, kot npr 0805 in 1206). Osnovni parametri:

Holding Current (ihold): Največji tok, ki lahko neprekinjeno teče pri 25°C.

Potovalni tok (Itrip): Najmanjši tok, ki sproži zaščito.

Prenosna napetost (Vmax): Največja napetost, ki jo lahko vzdrži ponastavljiva varovalka v zaščitnem načinu.

ihold: Znan tudi kot nazivni tok, to je največji obratovalni tok, ki ga lahko neprekinjeno teče ponastavljiva varovalka pri 25 °C. Pod tem tokom, varovalka ohranja nizek upor. (tudi, upoštevati je treba vpliv delovne temperature na Ihold.)

Ko temperatura pade pod 25°C, Ihold se poveča, medtem ko se delovna temperatura dvigne, Ihold se zmanjša. Pri načrtovanju tokokrogov z uporabo ponastavljivih varovalk, Upoštevati je treba delovno temperaturo.

Pri izbiri ponastavljive varovalke, zagotovite, da je tok Ihold večji od največjega obremenitvenega toka v vezju, vendar ne presega nazivne obremenitve tokokroga ali naprave.

Itrip: Znan tudi kot izklopni tok, to je najmanjši tok, pri katerem začne upor ponastavljive varovalke naraščati pri 25 °C. To je trenutni prag, pri katerem začne delovati ponastavljiva varovalka. Ko tok preseže izklopni tok I, varovalka preide v stanje visokega upora, odklop vezja. Ta izklopna točka I je prehodna točka, kjer se odpornost PPTC spremeni iz nizke v visoko.
3. Vmax: Znana tudi kot nazivna napetost, to je največja napetost, ki jo varovalka lahko prenese pri 25°C. Zagotovite, da je nazivna napetost večja ali enaka največji napetosti v tokokrogu, ker bo padec napetosti na napajalniku uporabljen za varovalko, ko pride do kratkega stika v spodnjem tokokrogu.

4. Čas delovanja: To je čas, ki je potreben, da upor varovalke doseže največjo vrednost pri toku 5 krat držim pri 25°C. The “Čas” v tabeli 1 je čas delovanja, izraženo v sekundah.

Iv. Tipične aplikacije
Zaščita pred pretokom: Komunikacijska oprema, baterijski paketi, LED gonilniki.
Zaščita pred obratno polarnostjo: Vhodna vrata za napajanje.
Prenapetostna zaščita: Signalne linije ali občutljiva vezja.

V. Pogosta vezja za ponastavljive varovalke

1. Prenapetostno zaščitno vezje

Povežite ponastavljivo varovalko zaporedno z vhodom električnega voda. Če je nazivni tok presežen, varovalka bo sprožila. (Glej sliko 3.)

2. PCB izhodni vmesniki

Na primer, za vrata USB, povežite PPTC zaporedno z napajalnim zatičem, da zaščitite izhodno moč.

3. Zaščitno vezje za obrnjeno polarnost

Ko je vezje obratne polarnosti, tok, ki teče skozi ponastavljivo varovalko, je visok, povečanje njenega upora in odklop vezja, zaščito naslednjih tokokrogov.

4. IO zaščitno vezje

Povežite ponastavljivo varovalko zaporedno s signalno linijo IO in, v povezavi z TVS diodo, preprečite poškodbe krmilnega čipa zaradi prenapetosti.

Vi. Ključne točke izbire

Izberite vezje glede na delovno napetost vezja, temperatura okolja, nazivni tok, in krivuljo obratovalnega časa. Na primer, 48-voltno vezje zahteva model z vzdržljivo napetostjo 60 V ali več. Pri visokotemperaturnih okoljih je treba upoštevati zmanjšanje moči toka. Napajalnik zahteva zaščito pred prevelikim tokom. Njegova delovna napetost je 24V, njegov največji delovni tok je 450mA, in njegova najvišja delovna temperatura je 50°C. Potrebna je zaščita pri 1,4 A, in vezje mora biti zaščiteno v 1 s pri 5 A.
Najprej, ker je napajanje 24V, Vmax napajalnika mora biti večji od 24 V, z nekaj marže. Zato, pet komponent izpolnjuje to zahtevo.

drugič, ker ima krog najvišjo delovno temperaturo 50°C, vrednost I hold bi morala biti približno 80% dejanske nominalne vrednosti. Zato, SMD2920P075TF in SMD2920P100TF izpolnjujeta to zahtevo, presega zahtevano I hold = 0.45/0.8 = 0,56 A. Tretjič, čas delovanja: Ko je tok 5A, SMD2920P075TF in SMD2920P100TF delujeta v manj kot 1 s. Vendar, za hitrejšo pretokovno zaščito, na splošno priporočamo SMD2920P075TF zaradi krajšega časa delovanja.
