Čo je to resetovateľná čipová poistka?

Resetovateľná čipová poistka, tiež známy ako PTC (Pozitívny teplotný koeficient) resetovateľná poistka, je typ zariadenia na povrchovú montáž (SMD) ktorý chráni elektronické obvody pred nadprúdom a prehriatím. Funguje ako tradičná poistka, ale po odstránení poruchy sa môže automaticky resetovať. Keď dôjde k poruche, ako je nadprúd alebo skrat, zvyšuje sa odpor poistky, obmedzenie toku prúdu. Po odstránení poruchy a vychladnutí poistky, jeho odpor sa vráti do normálu, umožnenie opätovného toku prúdu.

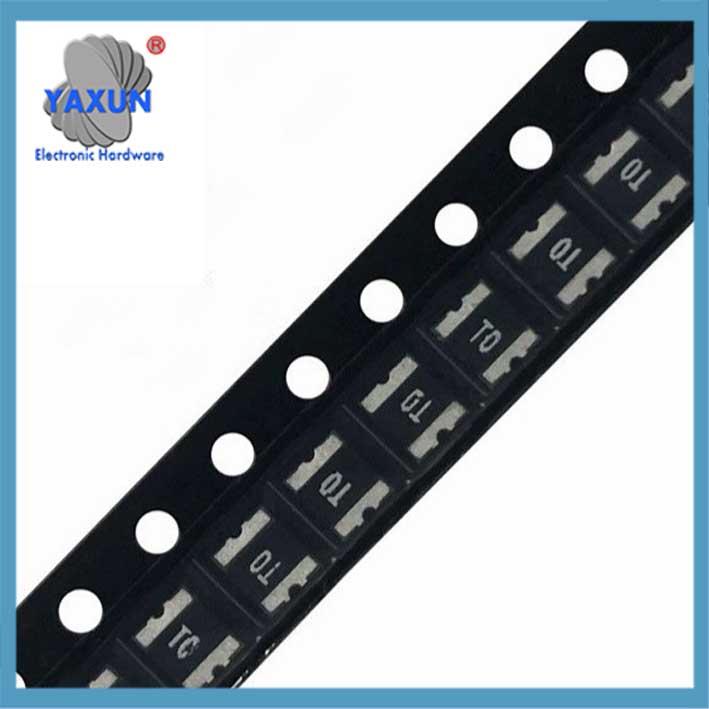

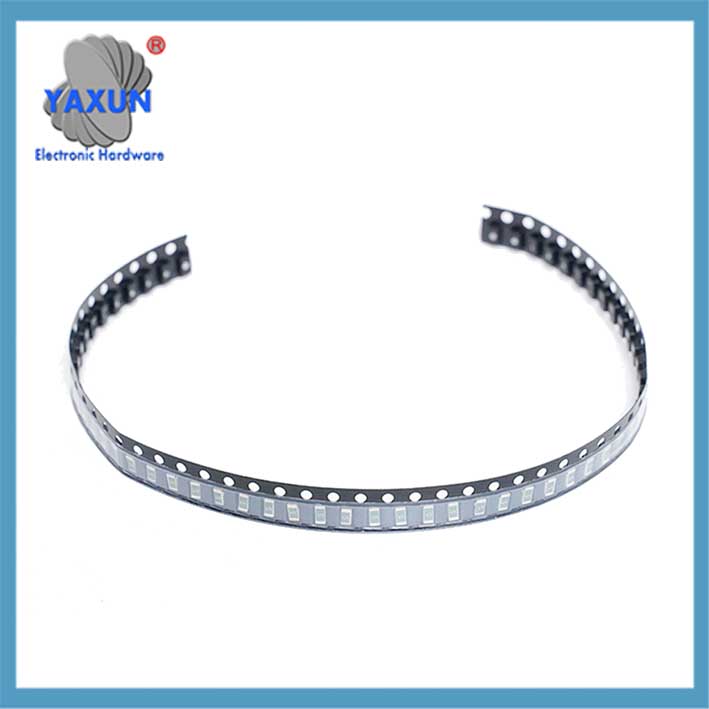

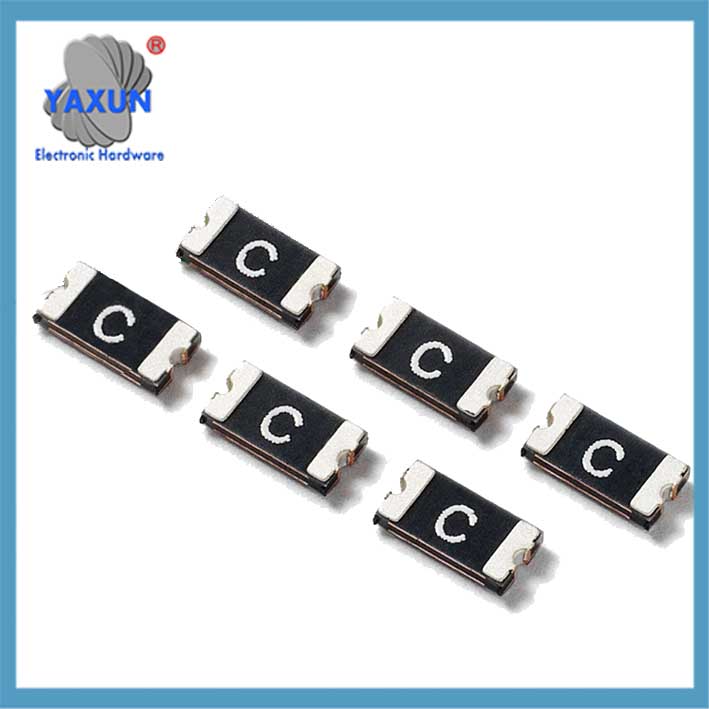

Samoobnovovacia poistka PPTC čipu 1210 2A 2,5A 3A 6V 30V 33V 60V SMD

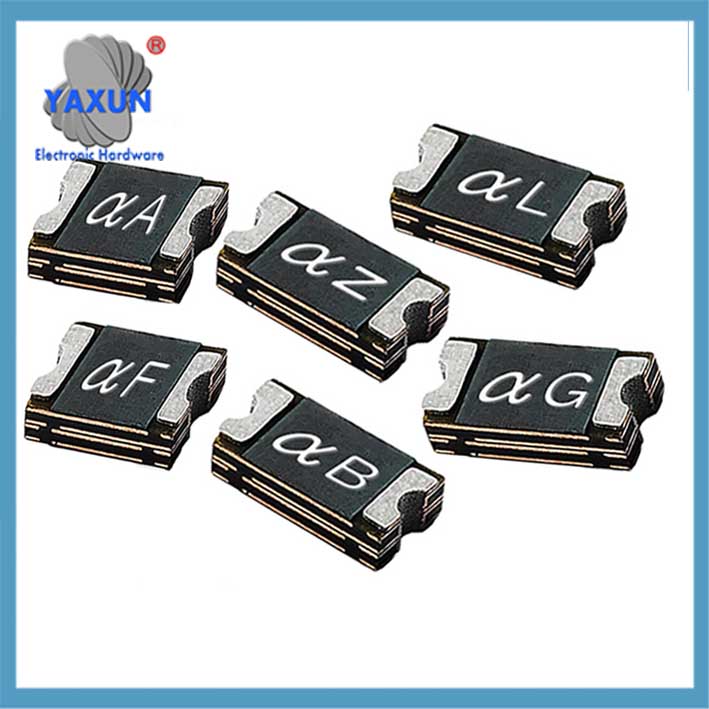

Resetovateľná SMD poistka 1206 SMD čip 6V 0,35A (e0113 4c5f1 48d2a d4c5b 1f85e d0afa

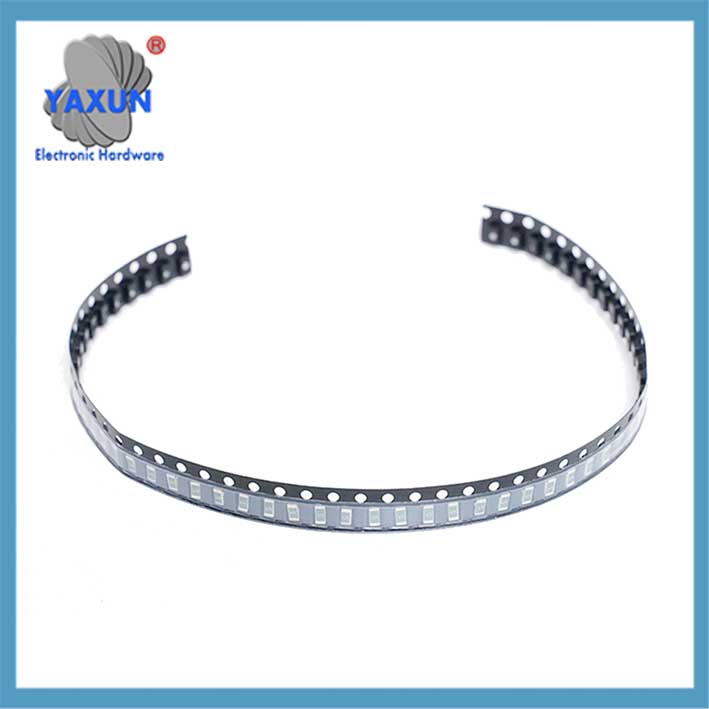

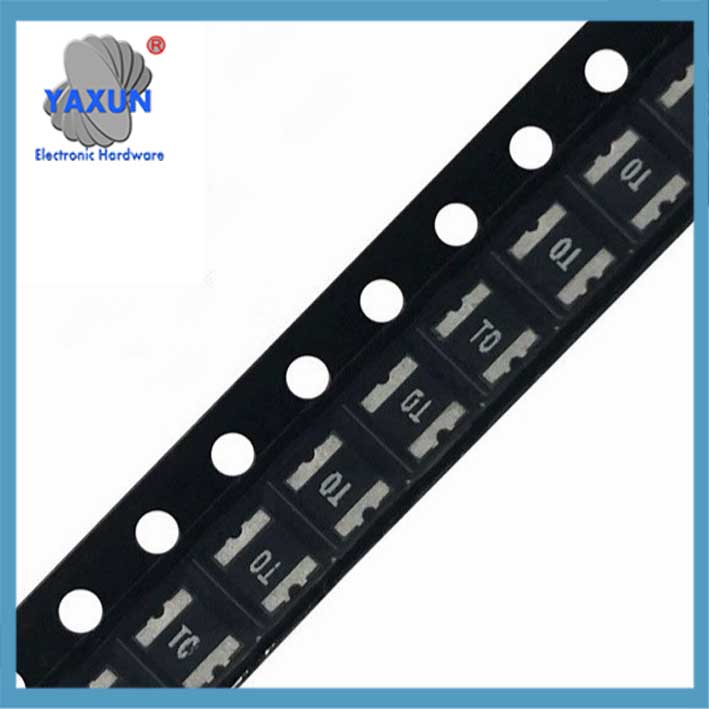

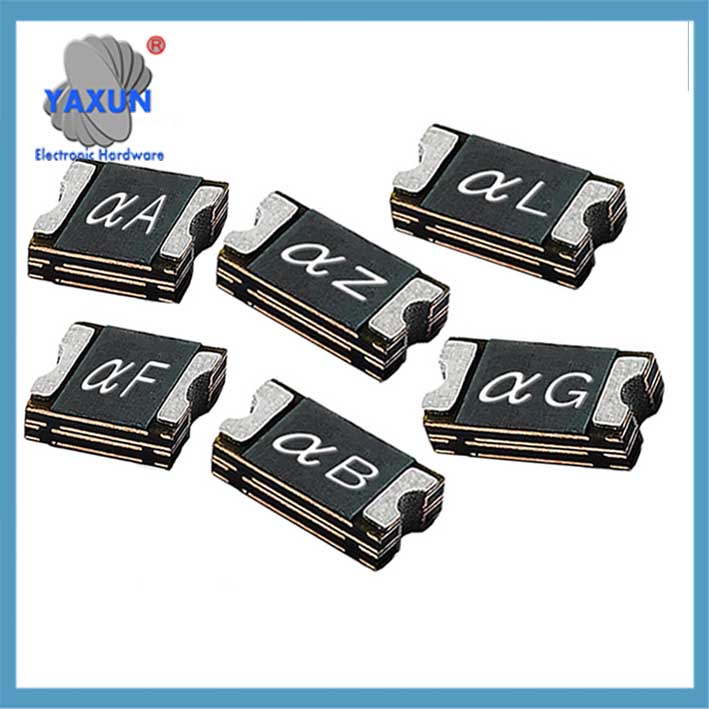

Resetovateľná poistka SMD 1812 16Čip V 2A na povrchovú montáž na nadprúdovú ochranu komunikácie

Resetovateľná poistka čipu (PPTC) je nadprúdový ochranný prvok založený na charakteristike kladného teplotného koeficientu polyméru. Má funkciu automatického resetovania a je široko používaný pri ochrane obvodov elektronických zariadení. Nižšie sú uvedené jeho hlavné body:

1. Štruktúra a princíp fungovania
Materiálové zloženie
Skladá sa zo špeciálne upravenej polymérovej živice (ako je PE polymér) a vodivé častice (sadze alebo kovové častice). Za normálnych podmienok, vodivé častice tvoria cestu s nízkym odporom (0.1-niekoľko ohmov)‌.
‌Ochranný mechanizmus‌
Keď dôjde k nadprúdu, tepelný účinok prúdu spôsobuje roztavenie a expanziu živice, preruší sa vodivá sieť, a odpor sa náhle zvýši do stavu vysokého odporu (až po úroveň megaohmov), obmedzenie prúdu na úroveň mikroampérov.
Po odstránení poruchy, vodivé častice sa ochladzujú a zmršťujú, znovu pripojiť, a vrátiť sa do stavu nízkeho odporu, bez nutnosti manuálnej výmeny.
PTC správanie:
Resetovateľné poistky využívajú polymérny pozitívny teplotný koeficient (PPTC) materiál. Tento materiál vykazuje výrazné zvýšenie odolnosti so stúpajúcou teplotou.

Čínsky dodávateľ vratných poistiek Littelfuse pre povrchovú montáž

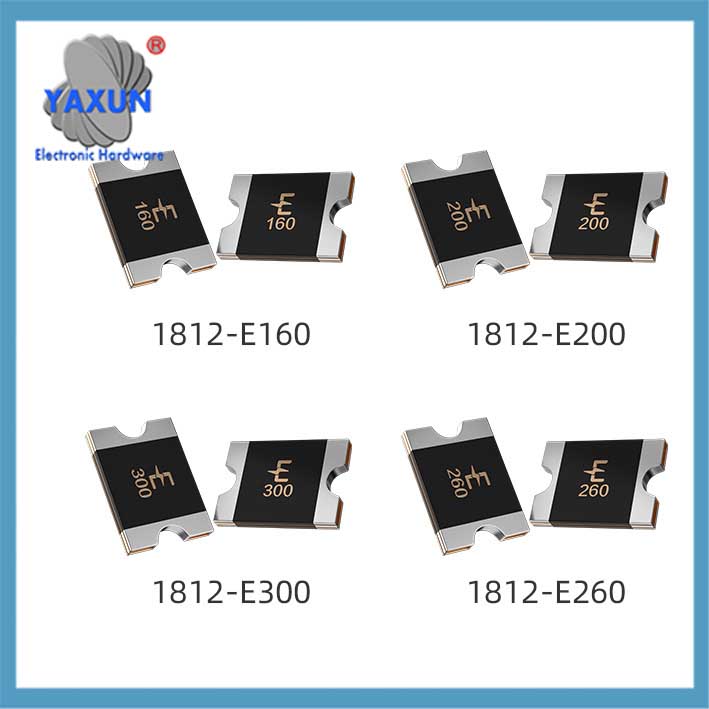

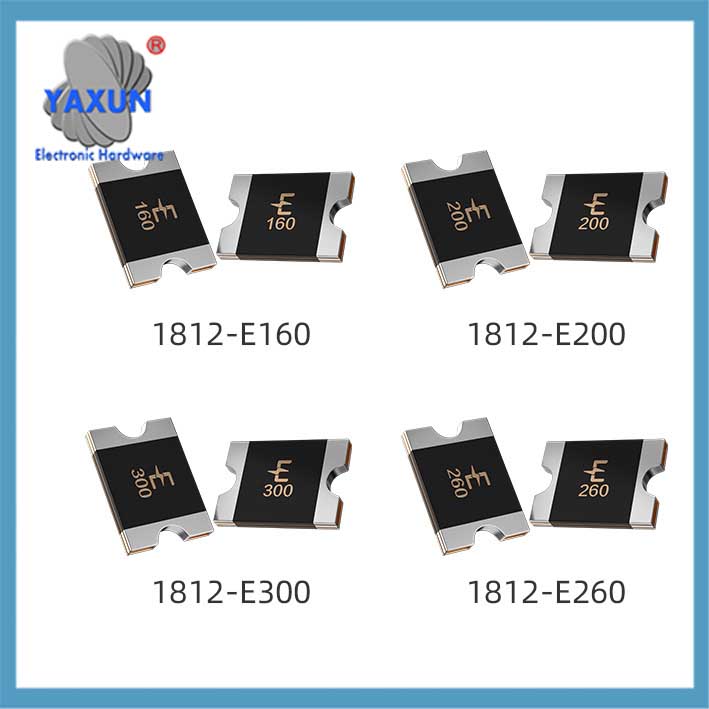

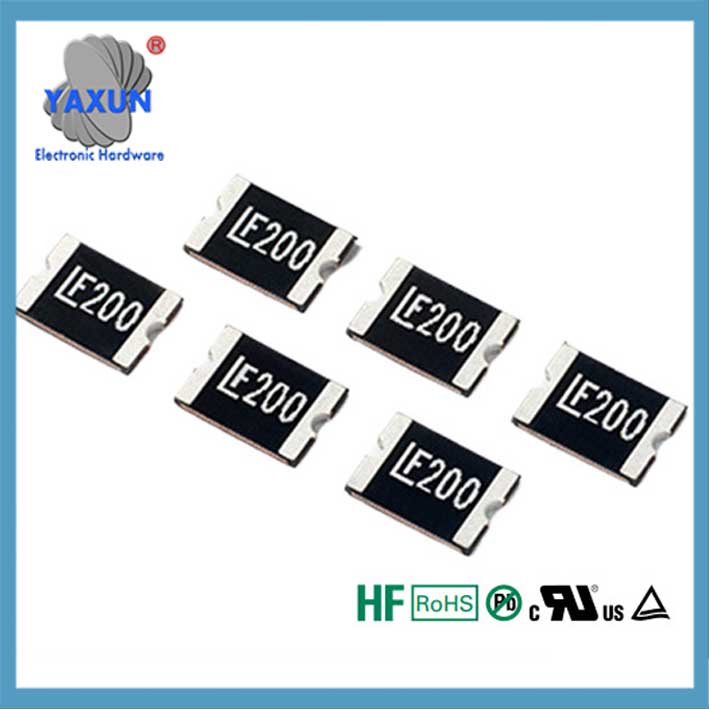

LF 1812 Resetovateľná poistka PPTC 1812L SMD samoobnovenie 0,2A 0,5A 500mA 0,75A 1,1A 1,5A 2A 2,6A 3A 6V 8V 13,2V 15V 24V 30V

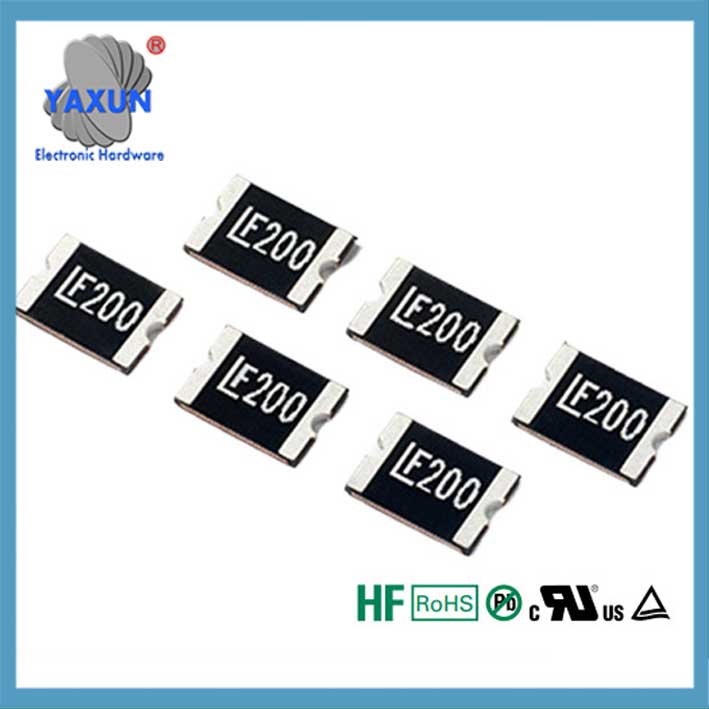

Nadprúdová ochrana Povrchová montáž PPTC Resetovateľná poistka 6V 30V 33V 60V SMD

Nadprúdová ochrana:
Keď prúd prekročí menovitú hodnotu poistky, preteká, materiál PPTC sa zahrieva, čo spôsobuje zvýšenie jeho odolnosti. Toto zvýšenie odporu znižuje tok prúdu, preventing damage to the circuit.

Automatický reset:
Po odstránení poruchy a vychladnutí poistky, the resistance decreases, allowing normal current flow to resume.

Key Features and Benefits:
Samočinné resetovanie:
The ability to automatically reset after a fault event makes it a reusable alternative to traditional fuses.

Nadprúdová ochrana:
Protects circuits from damage caused by excessive current, short circuits, or overheating.

Space-Saving:
SMD packaging allows for integration into compact electronic devices.
Wide Range of Applications:
Found in various devices, including computers, mobile phones, lekárske vybavenie, and automotive electronics.

Príklad:
Imagine a situation where a USB port on a laptop is accidentally short-circuited. A resettable fuse on the USB power line would detect the overcurrent and increase its resistance, limiting the current and preventing damage to the laptop’s power supply and other components. Once the short is removed, poistka by sa resetovala, a USB port bude opäť pripravený na použitie.
