Rozdiel a použitie rýchlofúkacích a pomalých poistiek

Základný rozdiel medzi rýchlo a pomaly pôsobiacimi poistkami. Ich hlavné rozdiely spočívajú v rýchlosti topenia a schopnosti odolávať impulzným prúdom. Rýchločinné poistky reagujú rýchlo a sú vhodné na ochranu citlivých obvodov; pomaly pôsobiace poistky odolajú okamžitým nárazovým prúdom a zabránia falošnému spusteniu.

Čo sa týka scenárov aplikácie, uvádza sa, že rýchločinné poistky sú vhodné pre odporovú záťaž a ochranu IC, zatiaľ čo pomaločinné poistky sú vhodné pre kapacitné/indukčné záťaže. Tieto informácie sú veľmi dôležité, pretože nesprávny scenár aplikácie spôsobí, že sa zariadenie nespustí alebo zlyhá ochrana. Osobitne sa zdôrazňuje, že pomaločinné poistky sa musia používať v prípadoch s nárazovými prúdmi, ako sú spínané zdroje napájania.

Z hľadiska technických princípov, ten “oneskorenie charakteristiky” pomaločinných poistiek sú odvodené od špeciálnych štruktúr a materiálových prevedení, ktoré im umožňujú absorbovať energiu a odolávať impulzom. Toto vysvetlenie princípu je veľmi cenné a môže pomôcť používateľom pochopiť, prečo rýchločinné poistky nemôžu jednoducho nahradiť pomaly pôsobiace poistky.

Praktické rady pre výber parametrov: Menovitý prúd je 1.5-2 násobok pracovného prúdu. Však, je dôležité upozorniť na nedorozumenie, že čím rýchlejšia akcia, tým lepšie. Ten “malátnosť” pomaly pôsobiacich poistiek je vlastne odrazom ich schopnosti inteligentného úsudku.

Jasnejšie by bolo zvážiť usporiadanie do tabuľky, aby sa zobrazilo porovnanie. Stôl by mal mať štyri rozmery: tavné vlastnosti, použiteľné zaťaženia, typické aplikácie, a zásady nahradenia, aby ho používatelia mohli vidieť na prvý pohľad. Napríklad, ten “odolnosť proti prepätiu” pomalá poistka zodpovedá kapacitnej/indukčnej záťaži, a typickými aplikáciami sú spínané zdroje napájania a štartovanie motora.

Hlavný rozdiel medzi rýchlo pôsobiacim (rýchly úder) a pomaly pôsobiace (pomalý úder) poistky spočíva vo vlastnostiach tavenia, aplikačné scenáre a odolnosť proti prepätiu. Konkrétne porovnanie je nasledovné:

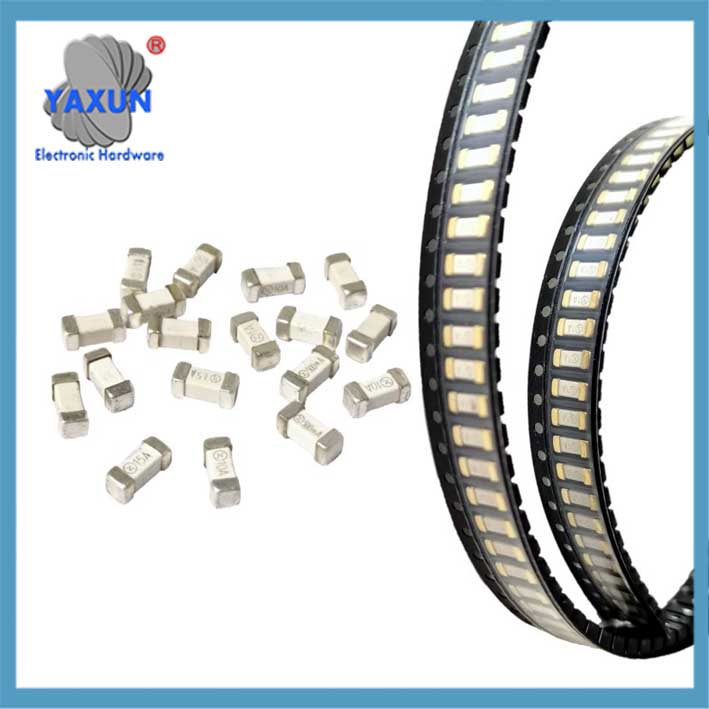

Rýchlo-pomaly, rýchly prestávka 6125 čipová poistka 20A, 30A, 40A, na ochranu obvodu novej energetickej batérie

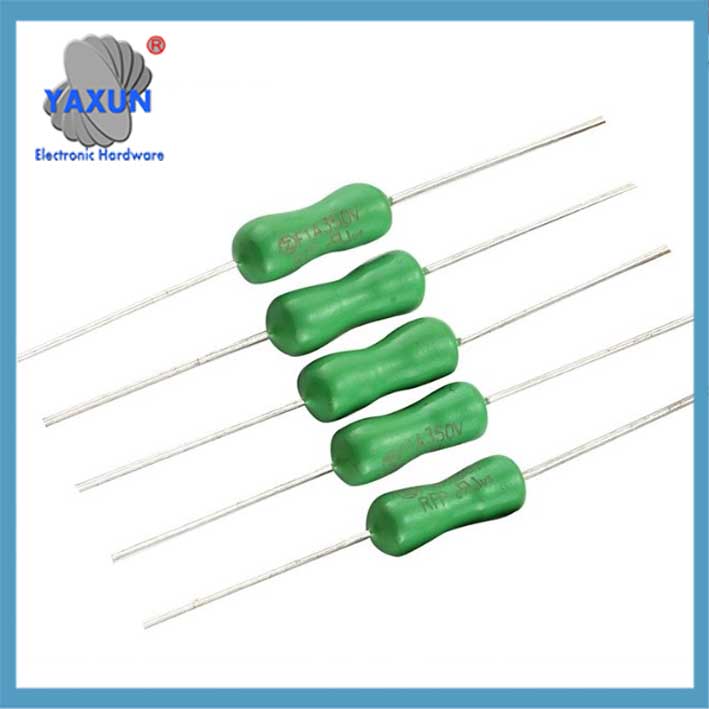

Mikrorezistorový typ Pico miniatúrna kazetová poistka 250 V s axiálnym vývodom zelená rýchlo pôsobiaca rýchly úder

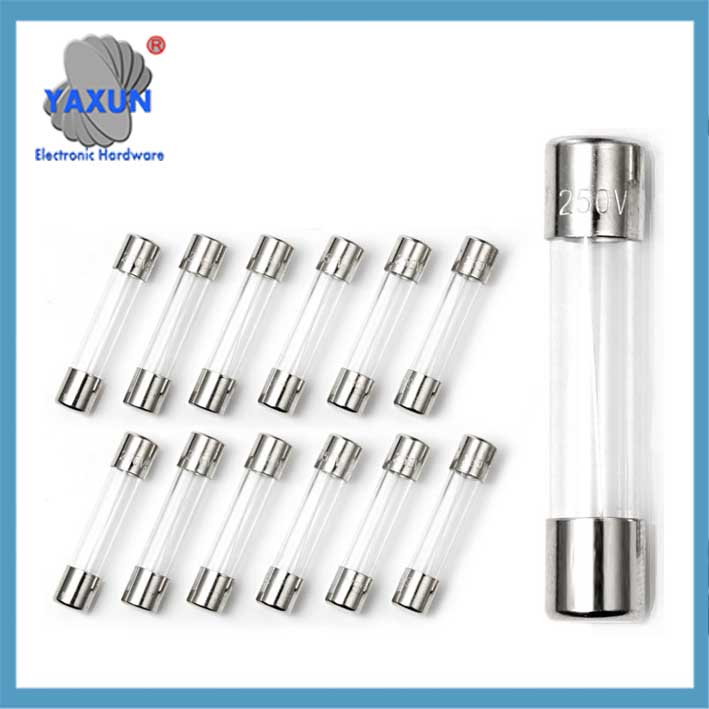

6×30, 6.3×32 rýchločinná poistka Rúrka 200mA-50A 500V, 600Vložka, 750, 1000Vložka

I. Hlavný rozdiel

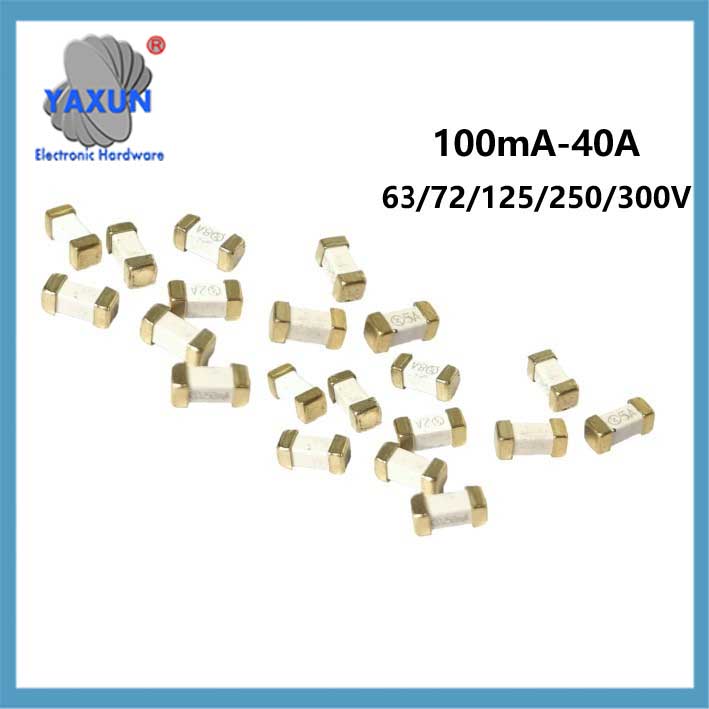

Fast-acting, slow-acting chip fuses 63V 72V 125V 250V 300V for new energy batteries

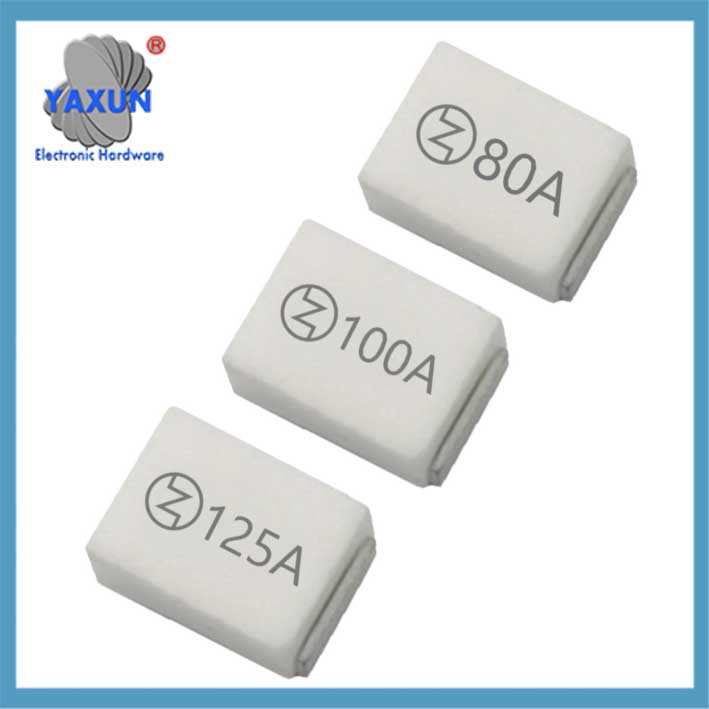

8810 high-current chip fuse 20A-125A square ceramic fuse slow-blow 32V~125V

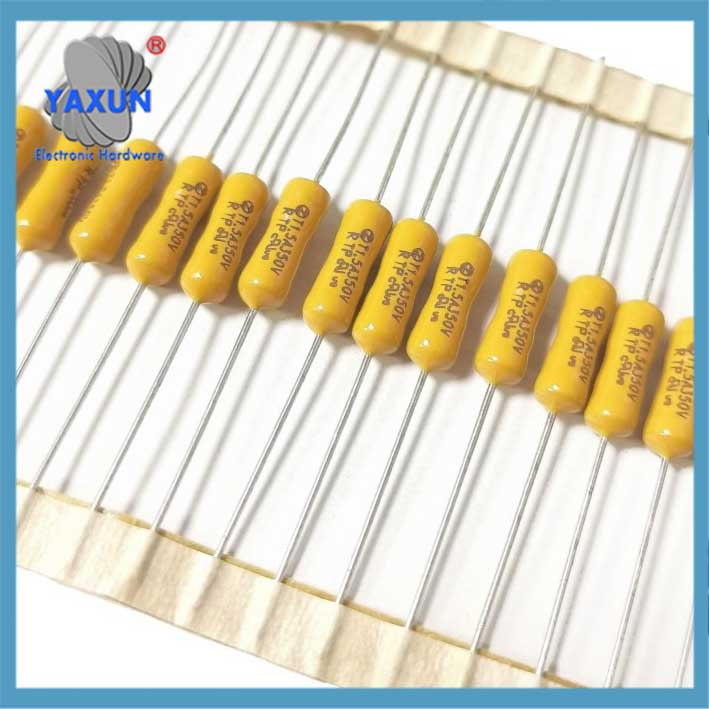

2.4-7mm axial Lead Green/Yellow Fuse 125-250V 630mA 1A~15A Fast-Slow Blow PICO Resistance Fuse

Ii. Application scenario‌
‌Fast-acting fuse applicable scenario‌
Resistive circuit with stable working current (rýchlovarná kanvica, ohrievač);
Circuit that needs to quickly protect valuable devices (IC, MOS tube);
Sensitive electronic equipment without surge current.

‌Slow-blow fuse application scenarios‌
Capacitive circuits with startup surges (charging of switching power supply electrolytic capacitors);
Inductive loads with large startup currents (motory, compressors);
Power input/output terminals and other links susceptible to pulse interference.

6×30 keramická poistka 500V/250V/125V 200mA-50A pomalá rychl.

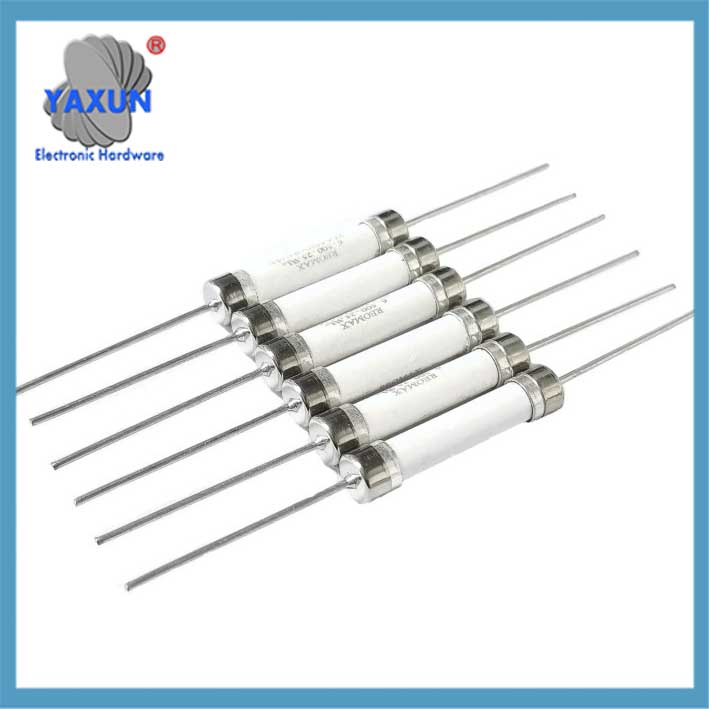

6×30, 6.35×32 vysokonapäťová keramická poistková trubica 200mA-50A 500V, 600Vložka, 750Vložka, 1000Vložka

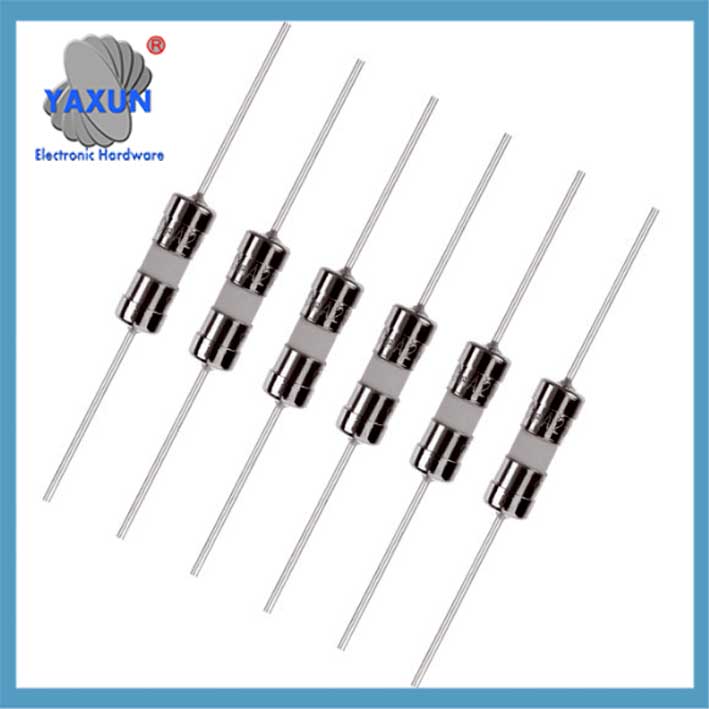

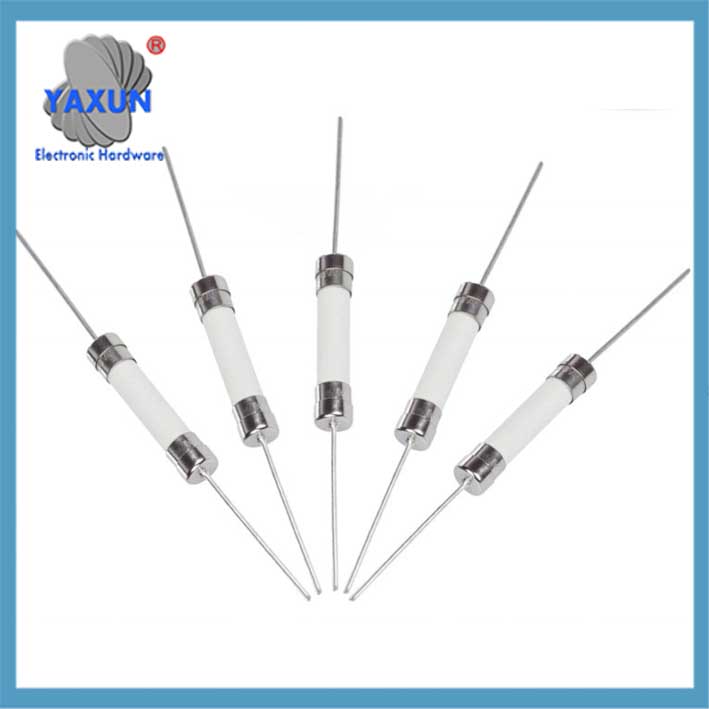

keramická poistka 3×10, 3.6×10, 4x11mm keramická poistková trubica 200mA-15A jedno telo & s oloveným drôtom

III. Úvahy o výbere
Menovitý prúd: Zvyčajne 1.5-2 násobok maximálneho prevádzkového prúdu zariadenia, aby bolo kompatibilné s prepätím.
Princíp výmeny:
Rýchle prerušenie môže byť nahradené pomalým prerušením, aby sa zlepšila ochrana proti rušeniu (okrem citlivých obvodov);
Nikdy nenahrádzajte pomalé prestávky rýchlymi prestávkami, inak spôsobí spúšťaciu poistku (ako keď sa motor naštartuje).
Rozlíšenie v označovaní:
Rýchla prestávka je zvyčajne označená písmenom ‌F‌ (Fast-acting), a pomalá prestávka je označená ‌T‌ (Časové oneskorenie).

IV. Technický princíp
Mechanizmus oneskorenia pomalého prerušenia: Absorbujte energiu pomocou špeciálnych štruktúr (ako sú taveniny zliatin), dočasne odolávať pulzným prúdom (ako sú nabíjacie prúdy kondenzátora), a poistku iba pri nepretržitom preťažení.
Mechanizmus rýchleho prerušenia: Poistka má jemnú štruktúru a je citlivá na zmeny prúdu, okamžité prerušenie pri výskyte nadprúdu.

⚠️ ‌Oprava nedorozumenia‌: Slow-break neznamená “pomalá odozva”, ale dokáže rozlíšiť medzi poruchovým prúdom a impulzným prúdom, aby sa predišlo falošnej ochrane.
