Resetovateľná tepelná ochrana proti preťaženiu pre elektromotory

Elektromotory’ Tepelné ochranné spínače proti preťaženiu sú elektrické ochranné zariadenia založené na tepelnom účinku prúdu. Používajú sa predovšetkým na prevenciu poškodenia zariadenia alebo rizika požiaru spôsobeného trvalým preťažením alebo abnormálnymi teplotami. Nasledujú kľúčové vlastnosti:
I. Pracovný princíp
Bimetalický tepelný spúšťací mechanizmus
Dva kovové pásiky (aktívny a pasívny) s rôznymi koeficientmi rozťažnosti sa ohýbajú pod vplyvom tepla, spustenie mechanického mechanizmu na odpojenie obvodu. Čas odozvy je zvyčajne rádovo v sekundách až minútach.
Dizajn kombinovanej ochrany
Niektoré modely (ako napríklad séria Schneider GV2-ME) kombinujú tepelné a magnetické vypínanie a poskytujú dvojitú ochranu proti preťaženiu (oneskorené) a skrat (okamžitý).

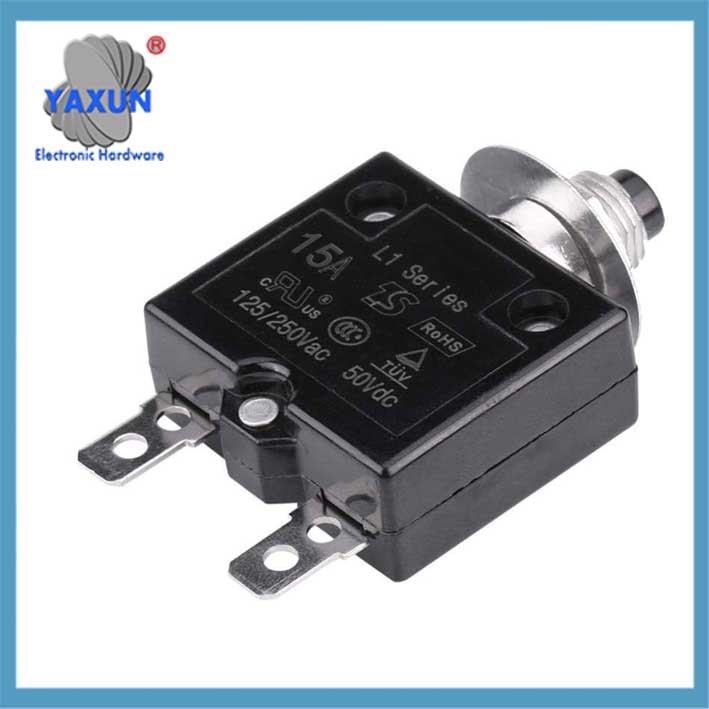

Resetujte spínač ochrany proti tepelnému preťaženiu 92 Séria 8A 9 10A 12A 15A 20A Istič

Tepelná ochrana proti preťaženiu Tlačidlo s manuálnym resetom Istič s 18AWG vodičmi a krytom

Čína Veľkoobchodná ochrana proti tepelnému preťaženiu pre motory s Ul & Certifikované Vde priamo z továrne

Ii. Hlavné typy
Obnoviť typ: Manuálny/automatický reset, ako napríklad Taiwan 98 séria (3A-40A).
Elektronický typ: Mikroprocesor monitoruje prúd, ponúka vyššiu presnosť (ako napríklad model E99L s kontrolkou). Tepelno-magnetický typ: Integruje tepelný prvok a elektromagnetickú cievku, vhodné na ochranu motora (ako napríklad GV2ME20C, 0.1-32A).

III. Aplikačné scenáre
Domáce spotrebiče: Klimatizácie, odvoz odpadu, tam. (ako sú slaboprúdové ističe, už od 0,85 JPY).
Priemyselné zariadenia: Trojfázová ochrana motora (ako je 380V ochrana proti strate fázy, 30.13 JPY).
Systémy distribúcie energie: Lisované ističe (ako napríklad Schneider CVS400F, 320A-630A).

Tepelný spínač s manuálnym resetom Ochrana proti nadmernému prúdu (10A,15A, 30A)

Tepelná ochrana proti preťaženiu AC 125, 250V 12A Tlačidlo Reset Istič

MRT0075 Manuálny reset tepelného preťaženia, 3-4 HP, 4-Pólový automatický istič

Iv. Kľúčové body výberu
Rated Current: Musí zodpovedať požiadavkám na zaťaženie. Napríklad, 10A-16A sa odporúča na domáce použitie, pričom pri priemyselných motoroch by sa mal brať do úvahy štartovací prúd.
Prispôsobivosť k životnému prostrediu: Pre prostredia s vysokou teplotou, vyberte model s teplotnou kompenzáciou.
Certifikačné štandardy: Produkty, ktoré sú v súlade s UL, GB 4943.1, a iné certifikácie sú preferované.

Vložka. Príklady trhových produktov
Ekonomický: Yueqing Lyuyi Electronics 98 séria (2,85 ¥/jednotka).
Priemyselné: Séria Schneider GV3 (už od 20,90 jenov).
Inteligentný: Tepelné relé Chint NXR-25 (7-10A, 34,20 JPY).
