Nadprúdová ochrana | 5×20 6×30 Poistky kazety mm

Elektrická poistka na ochranu proti nadprúdu je zariadenie na ochranu obvodu, ktoré preruší abnormálny prúd pomocou poistkového mechanizmu. Jeho hlavnou funkciou je poistka, keď prúd prekročí menovitú hodnotu, aby sa chránilo koncové zariadenie. Nasleduje podrobné vysvetlenie klasifikácie a charakteristík:

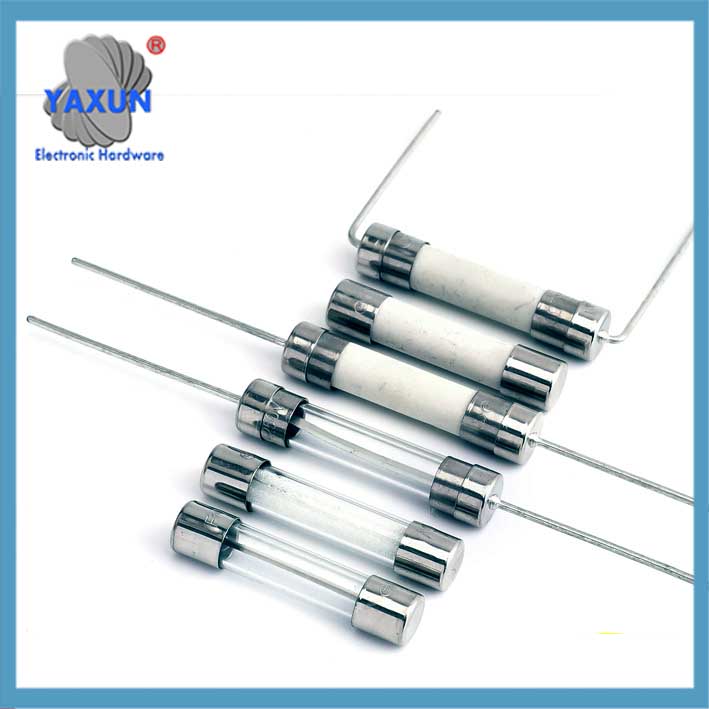

6×30 keramické poistkové nadprúdové ochranné zariadenie

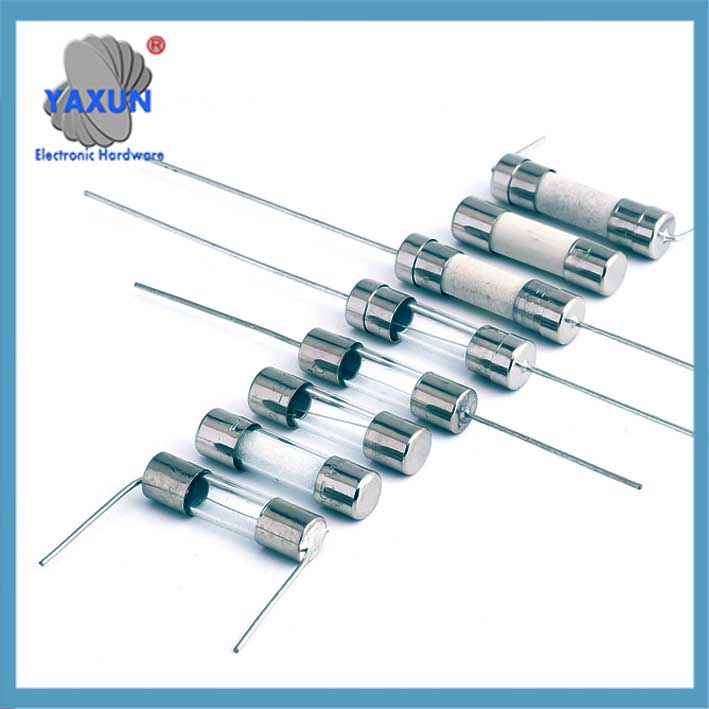

5×20 sklenená poistka nadprúdová ochrana

3.6×10 mm Cartridge Poistky pre nadprúdovú ochranu

Poistka tradičného typu
Pracovný princíp:
Keď prúd prekročí limit, tavenina kovu sa vplyvom Jouleovho tepelného efektu roztaví a odpojí obvod, čo je jednorazové ochranné zariadenie. Typický čas odozvy je v milisekundách, a ochrana proti skratu vyžaduje rýchle tavenie (ako je doba zatavenia poistky sklenenej trubice ≤40 ms) ‌. Fusible Link:
Poistka obsahuje malý, vodivý drôt alebo pásik (tavný spoj) navrhnutý tak, aby sa roztavil alebo vyparil, keď ním pretekajúci prúd prekročí jeho menovitú kapacitu.
Nadprúdová ochrana:
Toto tavenie otvorí okruh, prerušenie toku elektriny a zabránenie ďalším škodám.
Jednorazové použitie:
Poistky sú určené na jednorazové použitie a po prerušení obvodu sa musia vymeniť.

Spoľahlivosť: Poistky sú známe svojou spoľahlivosťou pri vypínaní nadprúdov.
Nákladová efektívnosť: Vo všeobecnosti sú lacné v porovnaní s inými nadprúdovými ochrannými zariadeniami.
Jednoduchosť: Dizajn je jednoduchý, aby boli ľahko pochopiteľné a použiteľné.
Rozmanitosť: Poistky sa dodávajú v rôznych veľkostiach, tvarov, a aktuálne hodnotenia, aby vyhovovali rôznym aplikáciám.
Typy: Poistky sú rozdelené do rôznych tried (napr., L, RK1, RK5, T, J, CC, atď.) na riešenie špecifických nadprúdových scenárov a požiadaviek na výkon.

Typy a štruktúry ‌Typ zásuvných modulov‌: bežne používané v automobilových obvodoch, prúd 1-120A, rozdelené do štyroch špecifikácií od ultra malých po veľké.
typ SMD: SMD balenie, vhodné pre PCB s vysokou hustotou, s obsahom kremenného piesku na hasenie oblúkov.
Typ sklenenej trubice: priehľadný kryt je vhodný na sledovanie stavu poistky, prúd 0,5-80A.

Kľúčové parametre ‌Menovitý prúd/napätie‌: ako je 250V/10A typ s pomalým prerušovaním, treba to znížiť podľa 75% (UL štandard) alebo 90% (norma IEC) skutočného prúdu.
Fixačné vlastnosti: rýchloprestávkový typ (proti skratu) a pomalého typu (proti prepätiu).

Kedy sa používajú poistky?
Pobočkové obvody:
Poistky sa bežne používajú v domácich a komerčných elektrických systémoch na ochranu jednotlivých obvodov.
Ochrana zariadenia:
Môžu byť použité na ochranu špecifických komponentov v rámci zariadenia, ako sú transformátory alebo dosky plošných spojov.
Časovo oneskorené a rýchlo pôsobiace:
Poistky môžu byť navrhnuté pre aplikácie s časovým oneskorením (napr., pre indukčné záťaže s vysokými nábehovými prúdmi) alebo rýchlo pôsobiace aplikácie (napr., pre odporové záťaže).

Samočinne resetovateľná poistka (PPTC) Akčný mechanizmus
Vyrobené z vysokomolekulárneho polyméru a vodivých častíc, živica sa pri výskyte nadprúdu vplyvom tepla rozťahuje, blokovanie cesty, a po odstránení poruchy sa ochladí, aby sa obnovil nízky odpor‌1011. Rýchlosť odozvy je nepriamo úmerná intenzite prúdu (ako napr 0805 balík ochrany druhého stupňa)‌.

V porovnaní s tradičnými poistkami

Príklady nadprúdových scenárov:
Skraty:
Keď sa dva alebo viac vodičov dostane do priameho kontaktu, vytvorenie cesty s nízkym odporom pre prúd, dôjde ku skratu.
Preťaženia:
Keď je obvod dlhší čas vystavený prúdu vyššiemu, ako je jeho kapacita, považuje sa to za preťaženie.
Zemné poruchy:
Keď elektrina prúdi zo živého vodiča do zeme (zem), nazýva sa to zemná porucha.
Oblúkové poruchy:
Ide o nebezpečné elektrické výboje, ktoré sa môžu vyskytnúť v elektroinštalácii alebo elektrických komponentoch.
Obmedzenia:
Výmena: Poistky vyžadujú výmenu po ich vypálení, čo môže byť nepohodlné.
Neresetovateľné: Na rozdiel od ističov, poistky nie je možné resetovať a znova použiť.
Nemusí to byť také presné: Poistky nemusia ponúkať rovnakú úroveň presnosti pri prerušovaní prúdu ako niektoré ističe.
Na záver, poistky sú dôležitou súčasťou elektrickej bezpečnosti, poskytuje spoľahlivý a nákladovo efektívny spôsob ochrany obvodov a zariadení pred nebezpečenstvom nadprúdov.
