Zástrčka snímača teploty vody v aute (pre ventilátor chladiča)

Snímač teploty vody je základnou súčasťou chladiaceho systému automobilu. Jeho základnou súčasťou je NTC termistor, ktorý je inštalovaný na hlave valca motora alebo vodnom kanáli. Tento komponent vyzerá jednoducho, ale v skutočnosti je to veľmi dôležité pre ovládanie motora. Priamo to ovplyvní nastavenie ECU pre množstvo vstreku a časovanie zapaľovania.

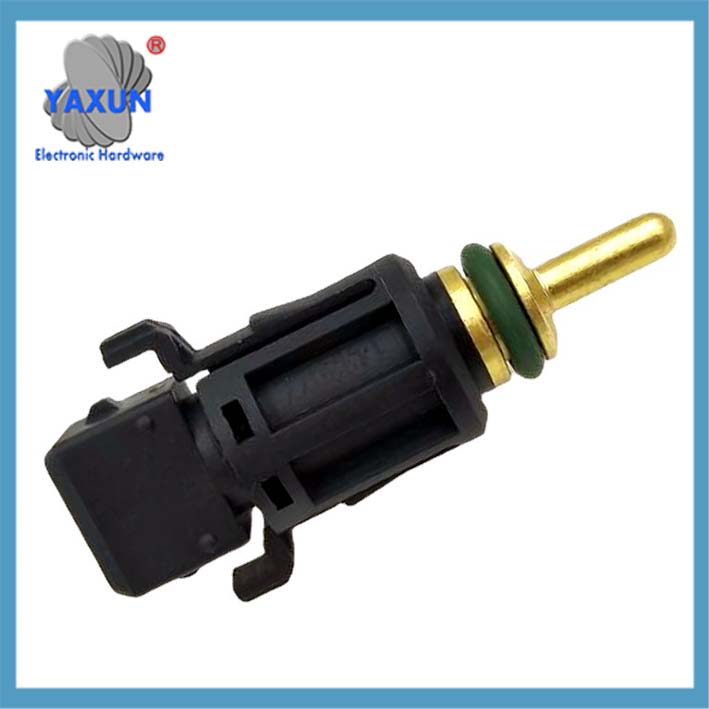

1433077 13621433077 MEK105210 NSC000100 pre snímač teploty vody chladiacich systémov BMW

1/2NPT Snímač teploty vody VDO pre teplomer oleja a vody, 38℃ ~ 120 ℃

Senzor teploty vody motora 3/8 NPT 3W 103 Časť generátora snímača teploty vody mosadzného motora

Odpor termistora vo vnútri snímača sa bude meniť s teplotou: čím nižšia je teplota, tým väčší odpor, a čím vyššia je teplota, tým menší odpor. ECU určuje teplotu vody meraním tejto zmeny odporu. 8 Doplnková poznámka: Pri 30°C, odpor je zvyčajne medzi 1,4-1,9kΩ.

Inštalačná poloha snímača teploty vody sa pri rôznych modeloch značne líši: Corolla je na pravej strane bloku valcov, Accord je na prednej strane motora, a Focus je na zadnej časti bloku valcov. Moderné modely sú viac inštalované na strane hlavy valca v blízkosti termostatu.

Bežné poruchové javy snímačov teploty vody: ťažký studený štart, nestabilné voľnobežné otáčky, abnormálny merač teploty vody, tam. Motor musí zvýšiť vstrekované množstvo 30% pri nízkych teplotách, a ak senzor zlyhá, nedá sa správne kompenzovať.

Existuje päť spôsobov, ako zistiť snímače teploty vody: meranie odporu multimetrom, test teplej vody, analýza toku údajov, tam. Medzi nimi, vykurovací test s multimetrom je najbežnejšie používaná metóda detekcie na mieste.

Pri výmene snímača teploty vody, chladiacu kvapalinu treba najskôr vypustiť, inak to spôsobí nasávanie vzduchu do chladiaceho systému. Po inštalácii, treba skontrolovať aj tesnenie, aby sa zabránilo úniku chladiacej kvapaliny.

0015422317 A0105422317 0025425917 0005423717 3455427417 Spínač snímača teploty chladiacej vody

Honda snímač teploty do auta 37770-PY3-A01 37770PY3A01

Použiteľné pre snímač teploty vody Daewoo Chevrolet 96279857 96325864

Nasleduje komplexný popis snímača teploty vody v automobile, ktorý je organizovaný v kombinácii s technickými princípmi, funkčné charakteristiky a body riešenia problémov:

I. Základná štruktúra a princíp fungovania

1. Vlastnosti termistorov
Použitie záporného teplotného koeficientu (NTC) polovodičové materiály, hodnota odporu klesá exponenciálne, keď teplota stúpa (asi 2,5 kΩ pri 20 ℃, a klesne na 0,3 kΩ pri 80 ℃).
Zmena odporu sa prevedie na elektrický signál (1.3-3.8V lineárny rozsah) cez trojvodičový alebo štvorvodičový obvod a prenášané do riadiacej jednotky motora (ECU).

2. Logika výstupu signálu
ECU vypočítava teplotu vody v reálnom čase po prijatí napäťového signálu:
Podmienky nízkej teploty (-20℃): Zvýšte uhol predstihu zapaľovania o 8-12° a zvýšte množstvo vstreku (+30% kompenzácia studeného štartu).
Podmienky vysokej teploty (100℃): Oneskorte uhol predstihu zapaľovania o 4-6°, aby ste zabránili výbuchu.

Ii. Miesto a typ inštalácie

Poznámka: Moderné modely väčšinou využívajú štvorvodičový integrovaný snímač, ktorý je upevnený na rozhraní termostatu na strane hlavy valcov.

III. Podrobné vysvetlenie funkcií a efektov
1. Ovládanie motora
Korekcia paliva: zvýšiť vstrekovanú koncentráciu pri nízkej teplote a obnoviť referenčné vstrekované množstvo pri vysokej teplote.
Nastavenie otáčok voľnobehu: zvýšte rýchlosť na 1200-1500 ot./min pri nízkej teplote (cez regulačný ventil otáčok voľnobehu).
2. Riadenie chladiaceho systému
Keď je teplota vody ≥95℃, spustí sa chladiaci ventilátor (koordinované s normálne zatvoreným spínačom regulácie teploty).
Keď je teplota abnormálne vysoká (＞105 ℃), je aktivovaný vysokorýchlostný prevádzkový režim ventilátora.
3. Prístroje a diagnostika
Ukazovateľ teploty vody v pohone zobrazuje teplotu v reálnom čase (chyba <±15 ℃ je normálne).
Výstupný chybový kód (ako napríklad P0115/P0118) na čítanie diagnostickým prístrojom.

Iv. Prejavy poruchy a diagnostika
Bežné typy porúch

Diagnostická metóda
1. Skúška odolnosti
Vyberte snímač a pomocou multimetra zmerajte odpor medzi svorkami:
30℃ prostredie: normálna hodnota odporu 1,4-1,9kΩ.
80℃ ponorenie do horúcej vody: odpor by mal klesnúť na 0,3–0,4 kΩ (ak sa nezmení, zlyhanie).

2. Analýza toku údajov
Diagnostický prístroj číta dátový tok ECU:
Normálna hodnota: 90-105 ℃ (šoférovanie).
Výzva k poruche: Displej -40 ℃ (otvorený okruh) alebo 130 ℃ bez zmeny (skrat).

Vložka. Opatrenia na údržbu
1. Špecifikácie výmennej prevádzky
Pred odstránením snímača vypustite chladiacu kvapalinu, aby ste zabránili nasávaniu vzduchu do chladiaceho systému.
Počas inštalácie použite tmel, a regulujte krútiaci moment na 8–12 N•m (prevencia úniku).
2. Výber a prispôsobenie modelu
Rozsah odporu: Musí zodpovedať charakteristikám odporu 275–6500Ω pôvodného auta.
Typ rozhrania: Potvrďte špecifikácie, ako je závit M18×1,5 alebo kužeľový závit ZM14.
POZOR: Porucha snímača môže spôsobiť zvýšenie spotreby paliva o viac ako 15% alebo trvalé poškodenie motora, a je potrebné ho včas vymeniť.
skopírovať kód morskej panny
graf TD
A[Porucha snímača teploty vody] –> B{Detekčné kroky}
B –> C[Meranie odporu multimetrom]
B –> D[Diagnostický prístroj číta dátový tok]
C –>|Abnormálna odolnosť| E[Vymeňte snímač]
D –>|Posun signálu| E
C –>|Normálny odpor| F[Skontrolujte uzemnenie vedenia]
D –>|Normálny signál| G[Skontrolujte ostatné systémy]
