Электрический предохранитель для защиты от перегрузки по току представляет собой устройство защиты цепи, которое отсекает аномальный ток с помощью плавкого предохранителя.. Его основная функция — предохранитель, когда ток превышает номинальное значение, для защиты внутреннего оборудования.. Ниже приводится подробное объяснение классификации и характеристик.:

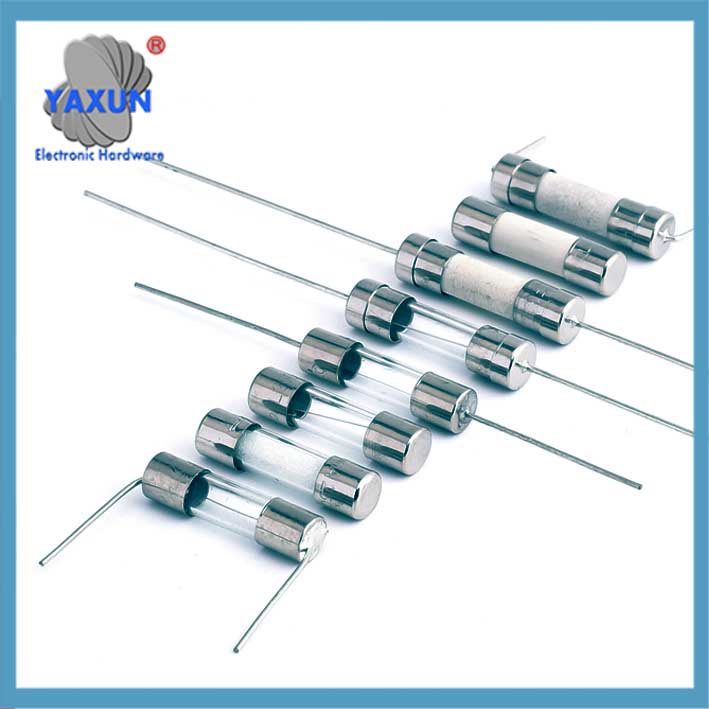

6×30 керамический предохранитель, устройство защиты от перегрузки по току

5×20 стеклянный предохранитель, устройство защиты от перегрузки по току

3.6×10 Картриджные предохранители мм для защиты от перегрузки по току

Традиционный предохранитель типа предохранителя
‌ Рабочий принцип:
Когда ток превышает предел, расплав металла плавится за счет эффекта Джоуля тепла и размыкает цепь, это одноразовое защитное устройство. Типичное время ответа составляет миллисекунды., и защита от короткого замыкания требует быстрого предохранителя (Например, время плавления предохранителя стеклянной трубки ≤40 мс) ‌. Плавкая ссылка:
Предохранитель содержит небольшой, проводящий провод или полоса (плавкая ссылка) предназначен для плавления или испарения, когда ток, протекающий через него, превышает его номинальную мощность..
Защита над тока:
Это плавящее действие размыкает цепь, прерывание потока электричества и предотвращение дальнейшего повреждения.
Одноразовый:
Предохранители предназначены для одноразового использования и подлежат замене после разрыва цепи..

Надежность: Предохранители известны своей надежностью при отключении сверхтоков..
Экономическая эффективность: Они, как правило, недороги по сравнению с другими устройствами защиты от перегрузки по току..
Простота: Дизайн простой, сделать их простыми для понимания и использования.
Разнообразие: Предохранители бывают разных размеров, формы, и текущие номиналы для различных применений.
Типы: Предохранители делятся на разные классы. (НАПРИМЕР., л, РК1, РК5, Т, Дж, СС, и т. д.) для решения конкретных сценариев перегрузки по току и требований к производительности.

‌Типы и структуры‌ ‌Тип плагина‌: обычно используется в автомобильных цепях, ток 1-120А, разделен на четыре спецификации: от сверхмалых до больших.
‌Тип SMD‌: SMD упаковка, подходит для печатных плат высокой плотности, содержащий кварцевый песок для пожаротушения дуги.
‌Тип стеклянной трубки‌: прозрачный корпус удобен для наблюдения за состоянием предохранителя, ток 0,5-80А.

‌Основные параметры‌ ‌Номинальный ток/напряжение‌: например, тип с замедлительным разрывом 250 В/10 А., его необходимо снизить в соответствии с 75% (UL Стандарт) или 90% (стандарт МЭК) фактического тока.
‌Характеристики слияния‌: тип быстрого прорыва (защита от короткого замыкания) и медленного типа (антипомпажный).

Когда используются предохранители?
Ответвленные цепи:
Предохранители обычно используются в бытовых и коммерческих электрических системах для защиты отдельных цепей..
Защита оборудования:
Их можно использовать для защиты определенных компонентов внутри устройства., например, трансформаторы или печатные платы.
замедленного действия и быстрого действия:
Предохранители могут быть разработаны для приложений с задержкой по времени. (НАПРИМЕР., для индуктивных нагрузок с высокими пусковыми токами) или быстродействующие приложения (НАПРИМЕР., для резистивной нагрузки).

Самовосстанавливающийся предохранитель (Pptc) ‌Механизм действия‌
Изготовлен из высокомолекулярного полимера и проводящих частиц., смола расширяется из-за нагрева при возникновении перегрузки по току, блокируя путь, и остывает для восстановления низкого сопротивления после устранения неисправности‌1011. Скорость реакции обратно пропорциональна силе тока. (такой как 0805 пакет защиты второго уровня)‌.

‌По сравнению с традиционными предохранителями‌

функции	‌Pptc‌	‌Традиционный предохранитель‌‌
Устойчивость	Автоматический сброс	Требуется замена вручную‌
Внутреннее сопротивление	Низкое сопротивление (начиная с 0,008 Ом)	Ниже (уровень миллиом)‌
Применимые сценарии	Интерфейс горячей замены, защита аккумулятора	Высокая надежность входной мощности‌

Примеры сценариев сверхтоков:
Короткие замыкания:
Когда два или более проводника вступают в непосредственный контакт, создание пути с низким сопротивлением для тока, происходит короткое замыкание.
Перегрузки:
Когда цепь подвергается воздействию тока, превышающего ее пропускную способность, в течение длительного периода времени., это считается перегрузкой.
Замыкания на землю:
Когда электричество течет от провода под напряжением к земле (земля), это называется замыкание на землю.
Дуговые замыкания:
Это опасные электрические разряды, которые могут возникнуть в проводке или электрических компонентах..
Ограничения:
Замена: Предохранители требуют замены после перегорания, что может быть неудобно.
Не сбрасывается: В отличие от автоматических выключателей, предохранители не могут быть сброшены и использованы повторно.
Может быть не так точно: Предохранители могут не обеспечивать такой же уровень точности отключения тока, как некоторые автоматические выключатели..
В заключение, предохранители являются важной частью электробезопасности, обеспечение надежного и экономичного способа защиты цепей и оборудования от опасностей сверхтоков..
