Функции и применение электронных предохранителей (поступок)

Излияние (также называется ссылкой efuse) это электронный компонент, используемый для защиты цепи от перегрузки по току или перегрева.. Его основная функция — автоматически подавать сигнал в нештатных ситуациях, чтобы отключить цепь.. Ниже приведены его ключевые моменты:
я. Основной принцип и структура

Принцип работы

Когда ток возрастает аномально, проводник нагревается из-за сопротивления (по формуле Q=I2RTQ=I2RT), и когда он достигнет температуры плавления расплавленного материала, он тает автоматически, тем самым разрывая цепь.

Базовая структура

Расплавить материал: Свинцово-сурьмяный сплав (низкая температура плавления, высокое удельное сопротивление) использовался в первые дни, и серебро, в наше время чаще всего используются медь или специальные сплавы..

Форма упаковки: В том числе стеклянные трубчатые (например 5×20 мм, 6×32 мм, 3.6×10 мм), керамический трубчатый, лист (для автомобилей), Тип патча SMD, и т. д..

Защита над тока:
Электронные предохранители прерывают подачу тока, когда он превышает заданный порог., предотвращение повреждения чувствительных электронных компонентов.

Защита от короткого замыкания:
Они быстро обнаруживают и прерывают короткие замыкания., которые представляют собой пути с низким сопротивлением, которые вызывают чрезмерный ток.

Защита от перегрузки:
eFuses защищают от длительных перегрузок по току, например, вызванные несоответствующей нагрузкой.

Обнаружение и изоляция неисправностей:
Они могут быть предназначены для обнаружения и изоляции различных неисправностей., включая пусковые токи, перенапряжение, обратный ток, и обратная полярность.

Самоопределение:
Многие eFuse могут быть сброшены электронным способом., позволяя им вернуться к нормальной работе после устранения неисправности, устранение необходимости физической замены.

Регулируемая скорость поворота:
Некоторые eFuses предлагают регулируемую скорость нарастания напряжения., позволяющий контролировать скорость нарастания тока, что может быть полезно для предотвращения повреждений от пусковых токов.

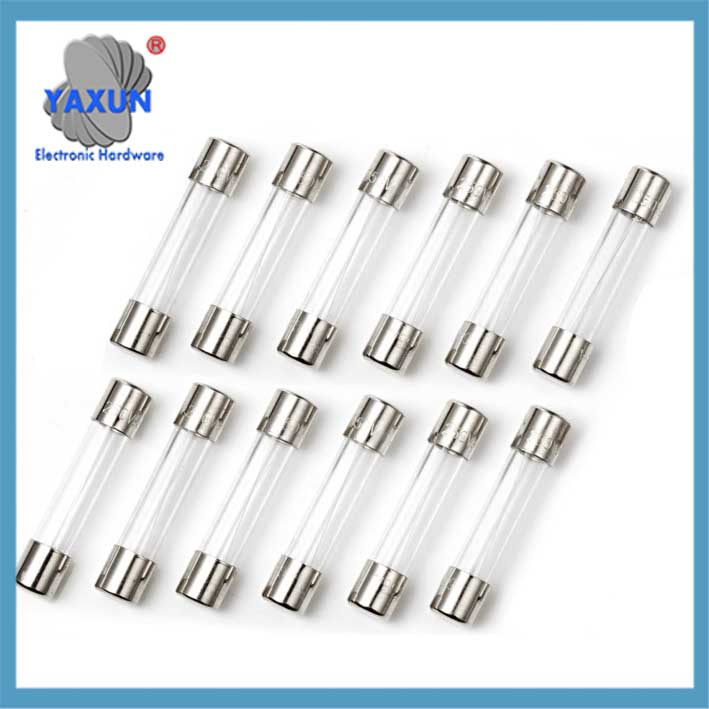

Стеклянный предохранитель 5×20 одиночный 250/125 В с быстрым и медленным разрывом, 32 мА-20 А

Встроенный предохранитель 5×20 мм А 1 Х 1-4 Дюймовый быстрый стеклянный предохранитель

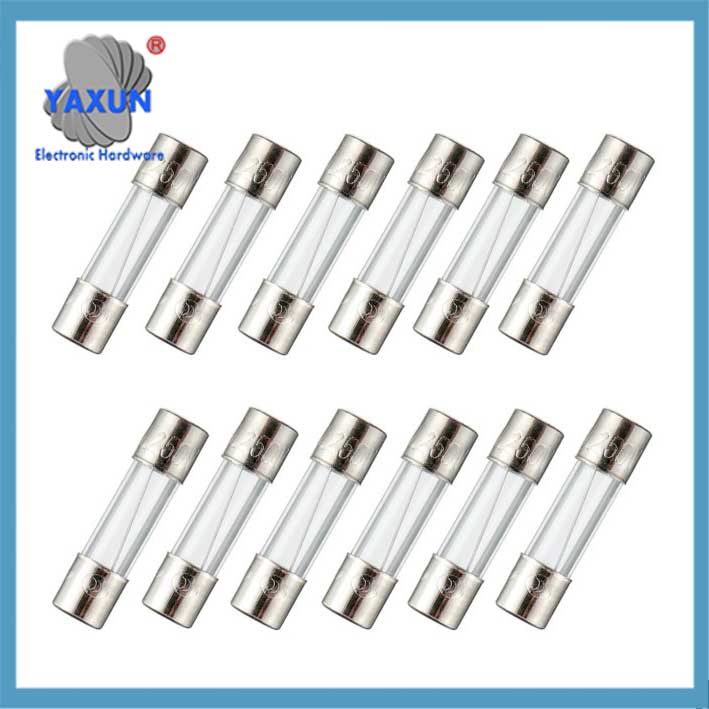

5×20 мм 3 А 3 усилитель 125 Вольт 0,2×0.78 Дюймовые быстродействующие стеклянные предохранители F3AL125V

III. ‌Классификация и сценарии применения‌

Применение электронных предохранителей:
Автомобильная электроника:
eFuses используются в различных автомобильных системах., включая блоки управления двигателем, информационно-развлекательные системы, и системы безопасности.

Промышленная автоматизация:
Они используются в программируемых логических контроллерах. (ПЛК), системы управления двигателем, и другое оборудование промышленной автоматизации.

Бытовая электроника:
Электронные предохранители встречаются в смартфонах, ноутбуки, таблетки, и другие портативные устройства.

Дата-центры:
Они используются в блоках распределения питания и серверных стойках для защиты критической инфраструктуры..

Системы горячей замены:
eFuses обеспечивают защиту в системах, в которых компоненты можно добавлять или удалять во время работы системы..

Системы управления батареями:
Они используются в цепях зарядки и разрядки аккумуляторов для предотвращения перегрузки по току и перенапряжения..

Распределение мощности:
Предохранители eFuse используются в распределительных устройствах и источниках питания для защиты от сверхтоков и коротких замыканий..

Общая защита цепи:
Предохранители eFuse можно использовать в любой электронной схеме, где необходима защита от перегрузки по току..

6×30, 6.3×32 Стеклянная плавкая трубка с быстрым и медленным разрывом 250 В/125 В 250 мА-20 А

5×20 керамический предохранитель 00 мА 1 А 2 А 3 А 4 А 5 А 6,3 А 8 А 10 А 12 А 15 А 16 А 20 А 25 А 30 А

Быстродействующий керамический предохранитель 630 мА (0.63А) 250В, 5х20 мм (3/16 дюйм х 3/4 дюйм)

III. Основные характеристики использования
‌Запрещенная замена материалов‌
Медная или железная проволока не может использоваться в качестве замены. (низкое удельное сопротивление, высокая температура плавления), что может стать причиной аварии из-за несвоевременной продувки.
‌Факторы выбора‌
‌Номинальный ток‌: Он должен быть немного выше максимального рабочего тока цепи. (например предохранитель 6А для цепи 5А).
‌Разрывная способность‌: Он должен быть больше максимального тока короткого замыкания цепи. (например, короткое замыкание на 100 А, отключающая способность ≥100А).
‌Температура окружающей среды‌: Требуется снижение номинальных характеристик в условиях высокой температуры..

Быстро-медленно, быстрый прорыв 6125 чип-предохранитель 20А, 30А, 40А, для защиты цепи аккумуляторной батареи новой энергии

Тип микрорезисторный предохранитель 250в патрона Пико миниатюрный с осевым свинцово-зеленым быстродействующим быстрым ударом

6×30 6.35×32 Высоковольтная керамическая трубка предохранителя 200мА-50А 500В/600В/750/1000В

IV. Технический прогресс‌
‌Автоматическое обнаружение‌: Такие как компоненты передачи материала + устройство обнаружения машинного зрения, повысить эффективность производства и сортировки предохранителей.
‌Структурная оптимизация‌: Высоковольтные предохранители имеют конструкцию с зажимной пружиной, упрощающую процесс установки..

примечание: После перегорания предохранителя, его необходимо заменить новым продуктом той же спецификации.. Для моделей со стеклянной трубкой, состояние предохранителя можно наблюдать визуально, чтобы определить, неисправен ли он.
