Настроить функцию датчика температуры воздуха автомобиля

Соответствующие знания датчика температуры воздуха автомобиля. Эта проблема очень распространена в области технического обслуживания автомобилей и электронного управления.

Несколько ключевых моментов датчика температуры воздуха автомобиля.: Первый, Все материалы подчеркивают, что это отрицательный температурный коэффициент (НТЦ) Термисторный датчик, который является основой для понимания его принципа работы. Во-вторых, Существует два основных решения для позиции установки (до/после дроссельной заслонки), Но функции одинаковы. В разделе симптомов неисправности, Многочисленные источники неоднократно упоминались типичные проявления, такие как сложные запуск и нестабильная скорость холостого хода, которые должны быть интегрированы, чтобы избежать избыточности.

Обратите особое внимание на сравнение различий между датчиками потребления и температуры выхлопа. Эта точка знаний очень полезна для понимания специфики датчика температуры воздуха впускного воздуха, и рассмотрим кратко упомянуть об этом. С точки зрения технических параметров, Указано, что разница в напряжении сигнала в условиях горячих и холодных автомобилей очень ценна и может отражать динамические рабочие характеристики датчика.

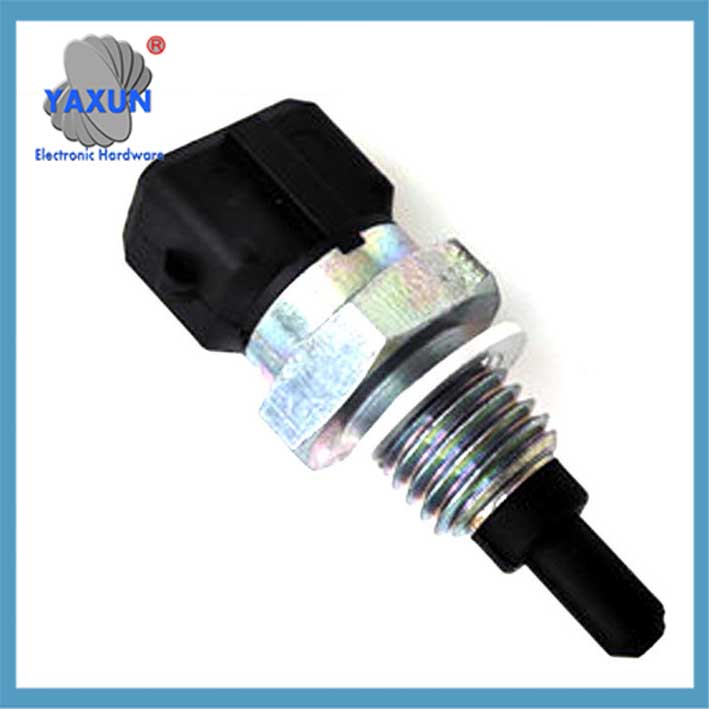

Mercedes Benz датчик температуры воздуха 105425717

Датчик температуры впускного воздуха 8942412010 Для Toyota KL47-18-845 89424-12010

Bosch датчик впускной температура воздуха Audi BMW Seat Seat VW Honda OE 046906379

Приготовьтесь использовать структурированную презентацию: Сначала обрисовать определение и основные принципы, а затем разверните его на три части: рабочий процесс, функция, и ошибка.

Датчик температуры впускного воздуха (IAT) является ключевым компонентом в системе управления двигателем. Он используется для мониторинга температуры воздуха, входящего в двигатель и преобразовать данные в электрические сигналы и передавать их в блок электронного управления (Экю) Для достижения точной коррекции параметров, таких как объем впрыска и время зажигания. Ниже приведены основные моменты:
я. Рабочий принцип и структура
‌Core Component‌
Принятие отрицательного температурного коэффициента (НТЦ) термистор: Значение сопротивления уменьшается при повышении температуры, и значение сопротивления увеличивается при снижении температуры.
‌Signal Conversion‌
Датчик и ECU образуют закрытый цепь. ECU обеспечивает эталонное напряжение 5 В (Это линия) а другой - линия заземления (E2). Изменения температуры вызывают изменения сопротивления, что, в свою очередь, изменяет напряжение цепи и генерирует электрический сигнал, соответствующий температуре.
Датчик IAT измеряет температуру воздуха, входящего в впускной коллектор двигателя.
Эта информация имеет решающее значение для ECU, чтобы рассчитать соответствующую смеси воздушного топлива и время зажигания для оптимального сгорания.
ECU отправляет напряжение на датчик и считывает падение напряжения по нему, что соответствует температуре впускного воздуха.

‌Signal Характеристики
Холодное состояние автомобиля: Напряжение сигнала аналогично датчику температуры воды;
Горячая машина: Напряжение сигнала примерно в 2 ~ 3 раза больше, чем у датчика температуры воды.

Temprature Sensor 8Z0820535A подходит для Audi A3 A4 S4 S4 S5 Quatt Q3 Q5 Q7 VW Golf

MD326170 13650-56B00, применимый к датчику температуры воды Mitsubishi Lancer

Датчик температуры воздуха впуск, МАТ, ACT Kit для GM 25036751 25037225 25037334

‌II. Место установки и функция

‌Installation Местоположение
Расположен в впускной трубе или измерителе воздушного потока, либо перед дроссельной заслонкой (впускная труба) или после дроссельной заслонки (впускной коллектор).
‌Core function‌
‌Air-топливо коррекция соотношения: Низкотемпературный воздух имеет высокую плотность, Таким образом, ECU увеличивает количество впрыска топлива; Высокотемпературный воздух имеет низкую плотность, Таким образом, количество впрыска топлива уменьшается, чтобы обеспечить оптимальную эффективность сгорания.
‌Nock Prevention‌: Высокотемпературный впускной воздух склонен к стук, Таким образом, ECU соответственно регулирует угол выступления зажигания.
‌Turbo защита: Следите за температурой воздуха после надгробильной загрузки, чтобы предотвратить перегрев.

‌Iii. Симптомы неисправности и диагноз
‌Typical Pault Fenomena‌
Сложный запуск, нестабильная скорость холостого хода, и слабое ускорение;
Чрезмерные выбросы выхлопных газов (черный дым);
Неудачный свет двигателя включен.
‌Causes и эффекты разлома

Тип ошибки	‌Data Производительность потока ‌‌	‌‌Impact на смесь ‌ ‌‌	первопричина
Плохое заземление	Ненормально низкая температура	Слишком богатый	Инъекционная ширина импульса увеличилась
Датчик короткий замыкание	Ненормально высокая температура	Слишком худой	Ширина импульса впрыска уменьшена
Схема открытия датчика	Потеря сигнала	Слишком худой	ECU использует заданное значение, трудно начать

Метод обнаружения
‌ -повреждение обнаружение: Снимите датчик, Измерить значение сопротивления после нагрева (например, использование фен), и сравните его со стандартным значением;
‌ Обнаружение по своему достопримечательности: Когда включен переключатель зажигания, Измерьте напряжение между THA и E2 (около 0,5 ~ 3,4 В при нормальной температуре).

‌Iv. Различия от других датчиков температуры ‌ -сравнение с датчиком температуры выхлопа

Параметры	Датчик температуры потребления	Датчик температуры выхлопных газов
‌ Рабочий диапазон	-40℃~150℃	200℃ ~ 1000 ℃ (еще выше)
Место установки	Впускная труба/измеритель воздушного потока	Выхлопной коллектор/почти трехсторонний каталитический конвертер
‌Core функция	Оптимизировать соотношение воздушного топлива	Защитить катализатор, Контроль регенерации DPF
‌Material Требования ‌	Обычная упаковка (Пластическая/эпоксидная смола)	Высокий температурный корпус металла (такие как нержавеющая сталь)

В. Технологическая эволюция и значение
Как типичное применение NTC Thermistor, Этот датчик достигает высокой обратной связи температуры с помощью простых физических свойств, который напрямую влияет на питание двигателя, Экономия топлива и уровень выбросов. Хотя его дизайн маленький, Это незаменимая часть современной системы электронного управления для достижения управления замкнутым контуром.

Зачем настраивать функцию датчика IAT?
Настройка производительности:
Изменение сигнала IAT может быть способом для точной настройки двигателя. Например, Моделирование чуть более прохладной температуры воздуха может иногда привести к более богатой топливной смеси и увеличению мощности, Особенно в двигателях с турбонаддувом.
Компенсация за модификации:
Если вы изменили систему впуска воздуха (НАПРИМЕР., изменил впускной коллектор, Добавлен холодный воздух), Датчик IAT может читать различные температуры, чем запасы. Настройка вывода датчика может помочь компенсировать эти изменения.
Тестирование и эксперименты:
Модификация датчика IAT может быть способом экспериментировать с различными параметрами двигателя и наблюдать за влиянием на производительность.

Как настроить:
Добавление сопротивления:
В серии: Добавление резистора последовательно с датчиком IAT увеличит общее сопротивление, заставляя ЭБУ интерпретировать более низкую температуру.
Параллельно: Добавление резистора параллельно уменьшит общее сопротивление, вызывая ECU интерпретировать более высокую температуру.
Потенциометр (Переменный резистор):
Потенциометр позволяет отрегулировать сопротивление и, поэтому, предполагаемая температура воздуха впускного воздуха динамически.
Это полезно для поиска оптимальной настройки для вашей конкретной настройки.
Расположение датчика:
Расположение датчика IAT также может повлиять на его показания из -за нагрева тепла. Рассмотрим это при внесении корректировок.
Калибровка ECU:
Некоторые Ecus вторичного рынка позволяют вам напрямую калибровать показания датчика IAT, предоставление более точного способа настройки своей функции.
