Ниже приводится подробный анализ структурных характеристик., Принцип работы и технические характеристики основного термочувствительного элемента температурного выключателя KSD301/KSD302 – «биметаллическая полоса»:
Я. Основные характеристики биметаллического чувствительного элемента
| Функции | Техническое описание |
| Структура материала | Композит двух металлических сплавов с разными коэффициентами расширения. (такие как никель-железо/марганцевая медь), отштампован в дискообразную тонкую листовую структуру |
| Принцип работы | Повышение температуры → Биметаллическая полоса деформируется из-за нагрева → Высота арки внезапно меняется → Приводит в действие механический механизм, который мгновенно отскакивает и размыкает и замыкает контакты. |
| Скорость ответа | Внезапный скачок на миллисекундном уровне, чтобы избежать повреждения контактов дугой |
| Точность температуры | Допуск всего ±2℃ (высокоточный тип), обычные модели ±3~10℃, определяется процессом термообработки металлического листа |
| Механизм сброса | После падения температуры, биметаллическая полоска возвращается в исходное состояние и контакты автоматически сбрасываются (нормально закрытый тип закрывается при понижении температуры, нормально открытый тип открывается при понижении температуры) |

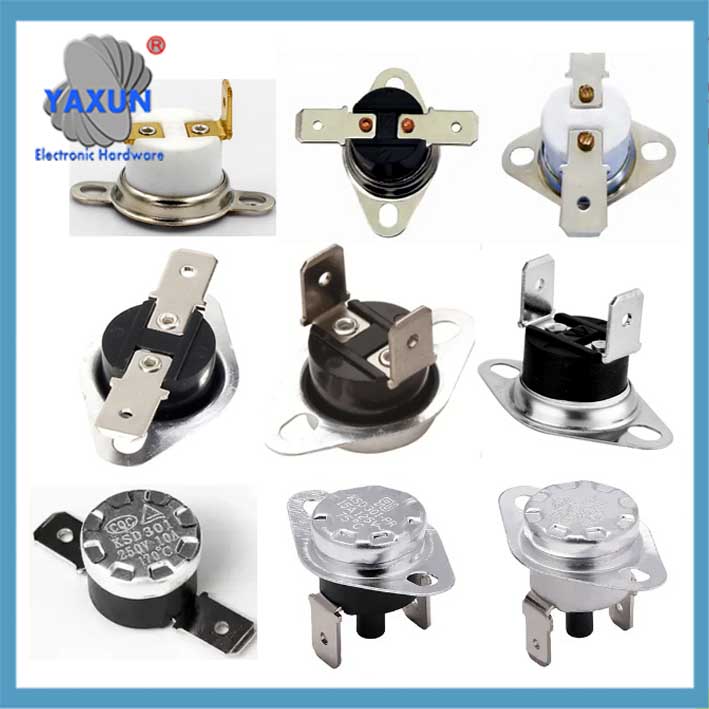

 Нормально открытый температурный переключатель KSD301, биметаллический чувствительный элемент температуры |

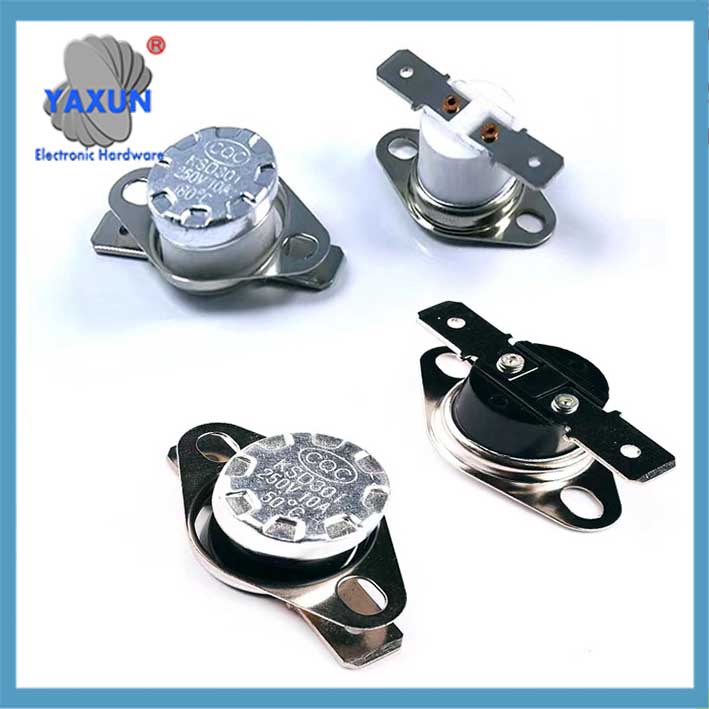

 Высокий переключатель ограничения высокой температуры KSD301 |

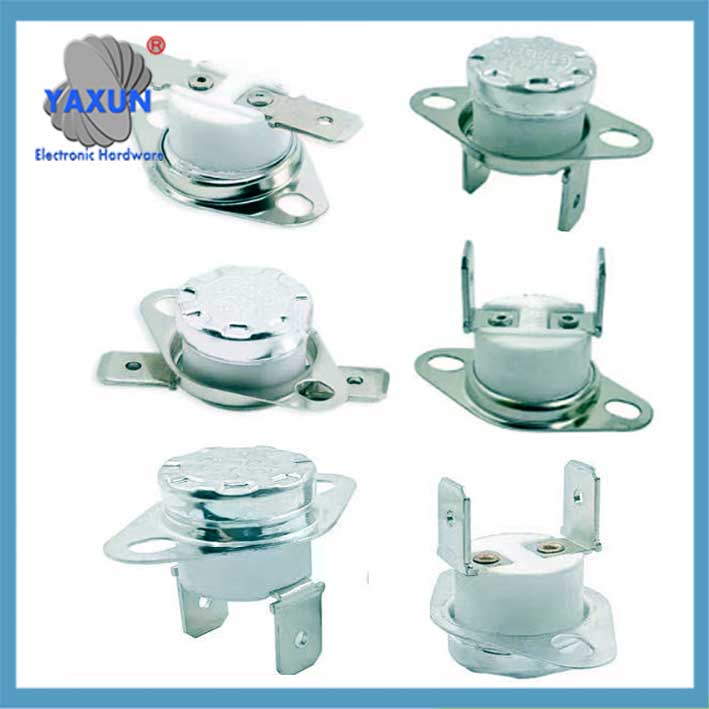

 Биметаллический датчик температуры KSD301 |
Параметры температурного переключения KSD301
II. Декомпозиция рабочего процесса
Русалка Копировать код
график LR
А[нормальное температурное состояние] –>|биметаллическая полоса свободная и прямая| Б[контакт замкнут/разомкнут]
С[температура повышается до значения действия] –>|Резкое изменение высоты арки из биметаллической полосы| Дюймовый[механизм мгновенного отскока]
Дюймовый –>|нормально закрытого типа| Эн[схема размыкания контактов]
Дюймовый –>|нормально открытого типа| Ф[схема подключения контактов]
Глин[температура падает до значения сброса] –>|биметаллическая полоса возвращается в прямое положение| Б
Ключевой момент: Внезапное изменение высоты арки из биметаллической ленты послужило источником названия. “выключатель защелкивающегося типа”, обеспечение чистоты контактного действия и отсутствия промежуточного состояния.
Iii. Ключевые моменты по использованию и обслуживанию
Избегать механических повреждений
Запрещается сжимать биметаллическую полосу внешней силой., поскольку деформация приведет к отклонению температуры действия или выходу из строя.
Требования к теплопроводности
Поверхность установки должна быть ровной и чистой., и термопасту следует нанести, чтобы обеспечить своевременную передачу тепла металлической полосе.
Температурные ограничения
Предел допуска для биметаллической полосы: кратковременный ≤300℃, долгосрочный ≤240 ℃ (перегрев приводит к усталости металла).
Согласование нагрузки
Категорически запрещается превышать номинальный ток. (например, модель на 10 А, подключенная к нагрузке 15 А), так как высокая температура дуги спекает биметаллическую полосу.
IV. Справочник по диагностике неисправностей
Контактная адгезия : Чрезмерный ток нагрузки вызывает дуговую сварку, и соответствие нагрузки нужно проверить и модель заменить.
Задержка действия : Монтажная поверхность имеет плохую теплопроводность или биметаллическая полоса стареет., поэтому повторно нанесите силиконовую смазку или замените компонент..
Ошибка сброса : Биметаллическая полоса деформировалась и застряла., и термостат надо менять целиком.
▶ ️ summary: Биметаллическая полоса “Датчик температуры + привод” интегрированный компонент KSD301. Его дискообразная конструкция конструкции и соотношение сплава непосредственно определяют точность и надежность контроля температуры.
