Ce este un senzor de temperatură a apei motorului auto?

Un senzor de temperatură a apei motorului auto măsoară temperatura apei sau a unui lichid de răcire. Acești senzori sunt folosiți în diverse aplicații, inclusiv motoarele auto, Sisteme de răcire a apei, și procese industriale, Pentru a monitoriza și regla temperatura. Utilizat în diferite procese industriale pentru a măsura temperatura apei sau a altor lichide, Adesea în combinație cu jurnalele de date sau sistemele de control.

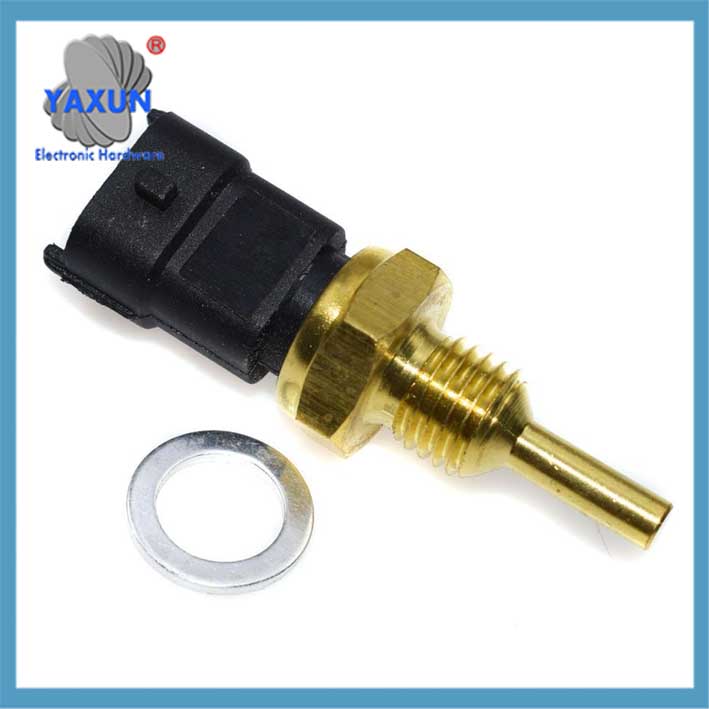

Senzor de temperatură a apei 1338418 55187822 71741090 1338.C7 Comutator pentru temperatura apei

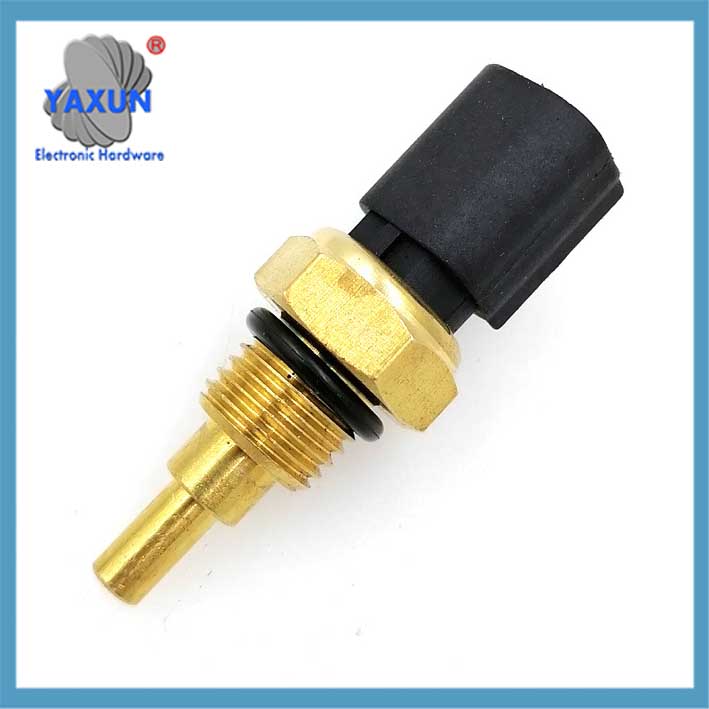

6K2A-12A648-AA Plug senzor de temperatură a apei adecvat pentru ventilator de răcire a apei Ford

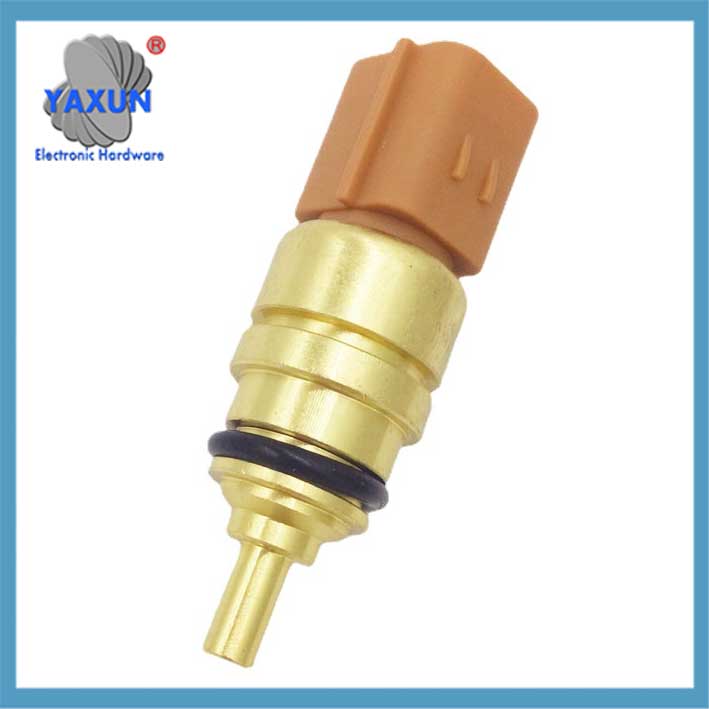

Senzor de temperatură a apei de schimb, 1/4″ NPT – Consumabile pentru curse auto

Funcția principală a senzorului de temperatură a apei este de a monitoriza temperatura lichidului de răcire a motorului. Componenta sa de bază este un termistor cu coeficient de temperatură negativ (NTC). Valoarea rezistenței acestui material scade exponențial atunci când temperatura crește, cum ar fi aproximativ 2,5kΩ la 20℃ și aproximativ 0,3kΩ la 80℃. Această caracteristică îi permite să convertească schimbările de temperatură în semnale electrice.

Referitor la locul de instalare, majoritatea senzorilor (65%) sunt instalate pe mantaua de apă a blocului motor/chiulasă. Unele sunt și lângă termostatul chiulasei (22%) sau priza radiatorului (13%). Acest design este de a contacta direct lichidul de răcire pentru a asigura măsurarea exactă a temperaturii.

Rolul senzorului este critic: la temperaturi scăzute, ECU va crește volumul de injecție cu 30% pentru a ajuta la pornirea la rece; la temperaturi ridicate, cantitatea de bază de injectare va fi corectată. De asemenea, va afecta sistemul de aprindere, cum ar fi avansarea unghiului de aprindere cu 8-12 ° la -20 ℃ și întârzierea acestuia cu 4-6 ° la 100 ℃ pentru a preveni explozia. în plus, Controlul vitezei de mers în gol depinde și de asta, iar viteza va fi crescută la 1200-1500rpm la temperaturi scăzute.

În ceea ce privește manifestarea defectului, problemele comune includ dificultăți de pornire la rece, turație de ralanti instabilă, funcționare anormală a ventilatorului, etc. Există mai multe moduri de a diagnostica: utilizați un multimetru pentru a măsura tensiunea de alimentare (normal 5V sau 12V), citiți fluxul de date (Semnalul normal al temperaturii apei este de aproximativ 95℃), sau măsurați valoarea rezistenței după încălzire (ar trebui să fie 1,4-1,9kΩ la 30℃).

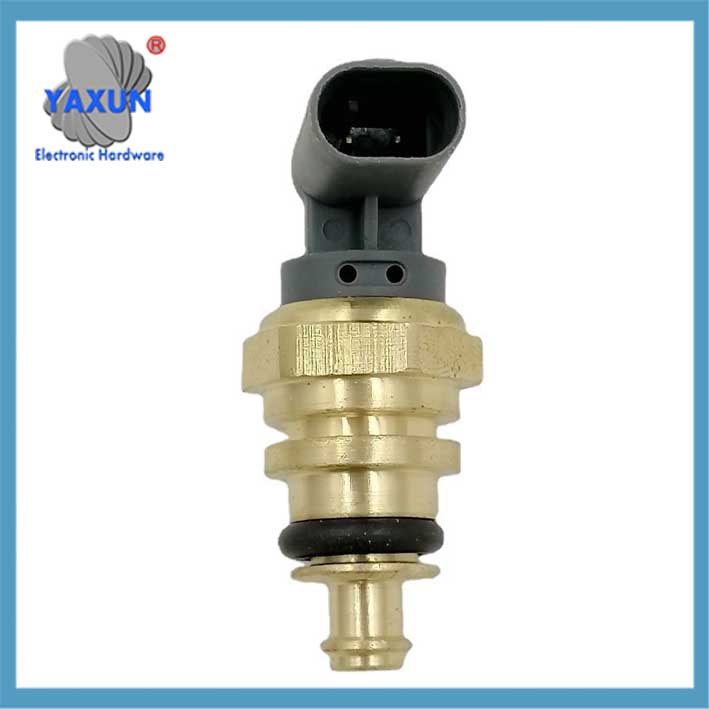

7700810879 Funcția și aplicarea senzorului de temperatură a apei auto

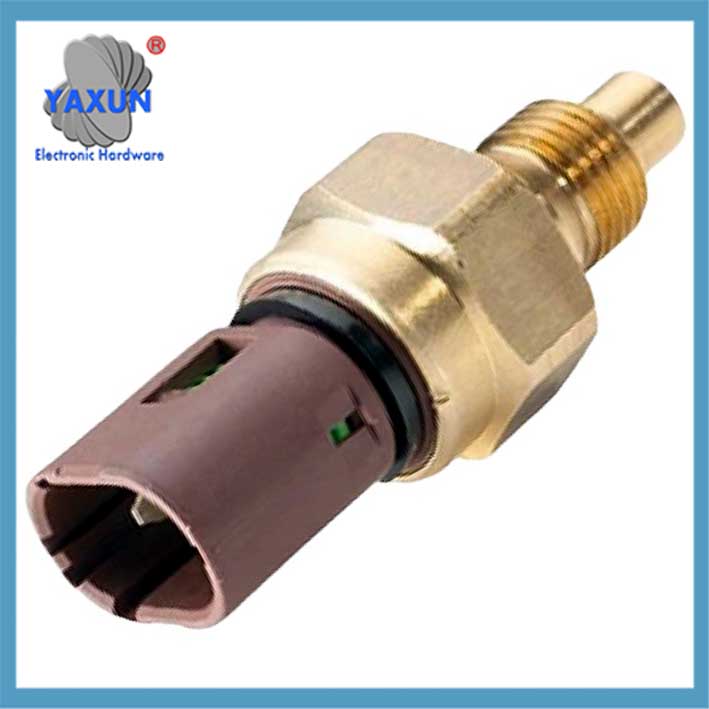

Ansamblu personalizat de sondă de cupru cu senzor de temperatură a apei NTC

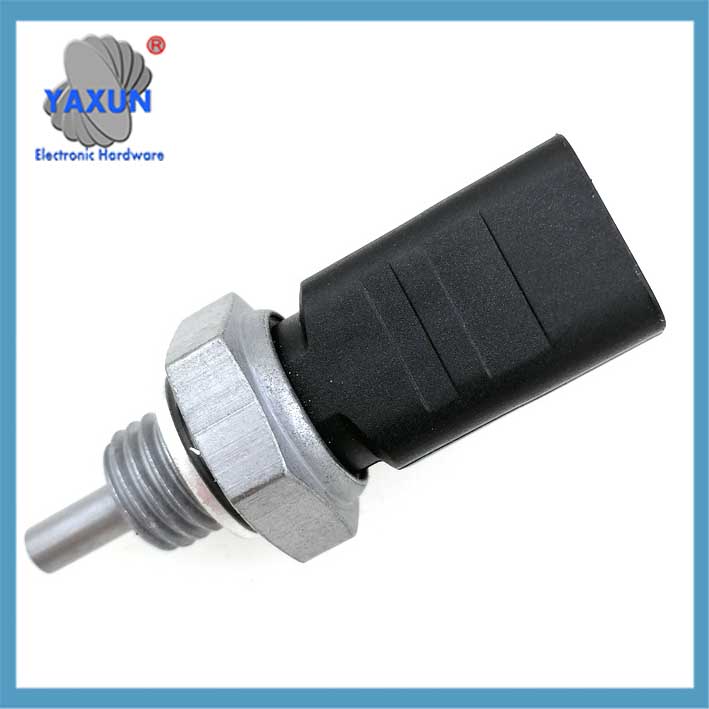

Transmițător de temperatură a apei ~ Senzor de temperatură a lichidului de răcire & Cablaj conector coadă pentru GM TX3 TS10075 15326386

Senzorul de temperatură a apei motorului auto este elementul central de monitorizare al sistemului de management al motorului. Funcția sa, structura, principiul de funcționare și manifestarea defecțiunii sunt după cum urmează:

🔧 ‌1. Structura și principiul de funcționare‌
Elementul de bază: Adoptarea unui termistor cu coeficient de temperatură negativ (NTC), valoarea rezistenței scade exponențial când temperatura crește (cum ar fi aproximativ 2,5kΩ la 20℃, și scade la 0,3kΩ la 80℃).
‌Conversia semnalului‌: Transformați modificarea temperaturii lichidului de răcire într-un semnal electric (de obicei 1.3V-3.8V schimbare liniară) și transmiteți-l la unitatea de comandă a motorului (ECU).

Locația de instalare:
Blocul cilindrilor motor/manta de apă a chiulasei (contabilizarea 65%);
Conductă de derivație a lichidului de răcire sau lângă termostat.

Tipuri de senzori de temperatură a apei:
Senzori de temperatură a lichidului de răcire a motorului (ECTS):
Găsit în vehicule, acești senzori monitorizează temperatura lichidului de răcire a motorului, furnizarea de feedback către unitatea de control al motorului (ECU) pentru injecție optimă de combustibil și sincronizare a aprinderii.
Senzorii sistemului de răcire cu apă:
Folosit în bucle de răcire cu apă personalizate pentru PC sau sisteme de răcire industriale pentru a monitoriza temperatura lichidului de răcire și a asigura o disipare adecvată a căldurii.

Exemple de aplicații:
Automobile: Monitorizarea temperaturii lichidului de răcire a motorului pentru a optimiza performanța motorului și a preveni supraîncălzirea.
Răcirea cu apă: Menținerea temperaturilor optime în buclele de răcire cu apă pentru computer pentru performanță stabilă a sistemului.
Procese industriale: Monitorizarea temperaturilor în procesele de fabricație, Sisteme HVAC, și alte aplicații care implică lichide.
Acvacultura: Monitorizarea temperaturii apei pentru creșterea optimă a peștilor sau a plantelor.
Oceanografie: Măsurarea temperaturii apei la diferite adâncimi pentru cercetare și monitorizare.

⚙️ ‌2. Funcții de bază
Senzorul de temperatură a apei furnizează date de temperatură în timp real către ECU pentru reglarea dinamică a funcționării motorului:

Controlul combustibilului: temperatură scăzută (<86℃): Creșteți cantitatea de injectare (până la +30% compensare) pentru a îmbunătăți performanța pornirii la rece;
Temperatură ridicată: Reduceți cantitatea de injecție și optimizați raportul aer-combustibil.
Reglarea aprinderii: Măriți unghiul de avans la aprindere la temperaturi scăzute (8-12° la -20°C), și întârziere la temperaturi ridicate (4-6° la 100℃) pentru a preveni explozia.
Controlul ralanti și al disipării căldurii: Măriți viteza de ralanti la 1200–1500 rpm la temperaturi scăzute;
Declanșați pornirea și oprirea ventilatorului de răcire (operare de mare viteză la temperaturi ridicate).
‌Afișajul instrumentului‌: Conduceți indicatorul indicatorului de temperatură a apei, 90℃ este temperatura ideală de lucru.

Caracteristici cheie:
Domeniul de măsurare: Gama de temperaturi pe care senzorul le poate măsura cu precizie.
Precizie: Cât de mult se potrivesc citirile senzorului cu temperatura reală.
Timpul de răspuns: Viteza cu care senzorul reacționează la schimbările de temperatură.
Durabilitate: Capacitatea senzorului de a rezista la condițiile de mediu (de ex., apă, extreme de temperatură).
Stil de montare: Cum este atașat senzorul la sistem (de ex., imersiune, tip filet).

⚠️ ‌III. Manifestarea defecțiunii și diagnosticul
(1) Simptome tipice de defecțiune:
Dificultate la pornirea unei mașini reci, fluctuații la ralanti sau creștere anormală;
Indicație anormală a indicatorului de temperatură a apei (nicio mișcare, fals ridicat sau în afara intervalului);
Ventilatorul de răcire continuă să funcționeze sau nu pornește deloc;
Consum crescut de combustibil și accelerație slabă.

(2) Metoda de detectare:

Iv. Mecanismul de impact al defecțiunii ‌ ‌Distorsiunea semnalului‌: ECU apreciază greșit temperatura (cum ar fi primirea unui semnal fix de -40℃ sau 130℃), rezultând o strategie incorectă de injecție/aprindere;
Defecțiune de linie: Circuitul deschis/scurtcircuit blochează transmisia semnalului, provocând dezechilibrul amestecului;
‌Îmbătrânirea componentelor‌: Deriva caracteristică a termistorului sau coroziunea lichidului de răcire determină o precizie redusă.

💎 Rezumat
Senzorul de temperatură a apei este ca “termometru” a motorului. Precizia sa este direct legată de economia de combustibil, controlul emisiilor și durata de viață mecanică. Verificarea regulată a caracteristicilor rezistenței și stabilității semnalului (mai ales comparatia dintre starile calde si cele reci) poate preveni eficient defecțiunile sistemice cauzate de defecțiunea senzorului.
