Termistori PTC pentru încălzire la temperatură constantă

Prezentare generală a produsului
Caracteristicile de încălzire la temperatură constantă ale termistorilor PTC pentru încălzirea la temperatură constantă sunt determinate de proprietățile materialului. Principiul este că atunci când se aplică energie la termistorul PTC, auto-încălzirea face ca temperatura componentei să crească, determinând ca valoarea rezistenței să intre în regiunea de tranziție și curentul să scadă rapid. în consecinţă, temperatura de suprafață a termistorului PTC rămâne constantă. Această temperatură depinde numai de temperatura Curie a termistorului PTC și de tensiunea aplicată, și este în mare măsură independentă de temperatura ambiantă.

Încălzitoarele cu temperatură constantă PTC sunt dispozitive de încălzire concepute pentru a utiliza caracteristicile de încălzire la temperatură constantă ale termistorilor PTC. În jos- și aplicații de încălzire de putere medie, Încălzitoarele PTC oferă avantaje față de elementele de încălzire tradiționale, cum ar fi încălzirea la temperatură constantă, fără flăcări deschise, eficiență ridicată de conversie a căldurii, influență minimă a tensiunii de alimentare, și o durată lungă de viață. Utilizarea lor în aparatele electrice de încălzire este din ce în ce mai favorizată de R&D ingineri.

Termistorii PTC pentru încălzire la temperatură constantă pot fi fabricați într-o varietate de forme și specificații. Formele comune includ discuri, dreptunghiuri, benzi, inele, și porii de fagure. Combinarea elementelor de încălzire PTC menționate mai sus cu componente metalice poate crea diverse încălzitoare PTC de mare putere.

Design aplicație
Utilizând principiul de încălzire la temperatură constantă al termistorilor PTC, aceste dispozitive pot fi proiectate pentru aplicații precum aparatele de îndreptat părul, agrafe de păr, agrafe de păr, permanente, permanente, permanente ceramice, clește de păr, ondulatoare, piepteni electrici, ondulatoare de păr cu ioni negativi, aparate de masaj, repelente pentru tantari, repelente pentru tantari, dozatoare de bobine de tantari, dozatoare de parfum, dozatoare de parfum, pistoale de lipici cu topire la cald, băi de picioare încălzite, mașini de laminat, cupe termos, cazane de apă, Mașini de cafea, încălzitoare de cafea, încălzitoare de cafea, dozatoare de apă, dozatoare de apă caldă și rece, încălzitoare de lapte, încălzitoare de apă, încălzitoare de duș, repelente electrice pentru tantari, încălzitoare de mâini, uscătoare, plite electrice, fiare de călcat electrice, fiare de lipit electrice, adezivi termici electrici, ondulatoare, dusuri, radiatoare cu ventilator, camere de uscare, încălzitoare electrice, încălzitoare electrice, sisteme de aer conditionat, sisteme de incalzire cu aer conditionat, încălzitoare de spațiu, sisteme de incalzire cu aer, ibrice cu apă fierbinte, Uscătoare de pantofi, dispozitive de uscare a pantofilor, încălzitoare de picioare, plăci electrice de încălzire, analizoare de spectru, terapie cu spectru, aparate de kinetoterapie, încălzire cu infraroșu, uscătoare de rufe, carburatoare de motociclete, umidificatoare electrice, încălzire rezistentă la umiditate pentru instrumente electrice, dispozitiv mic de cristal băi cu temperatură constantă, incubatoare cu temperatură constantă, sticle termos electronice, cutii izolate, cupe izolate, tăvi izolate, dulapuri izolate, mese izolate, plăci electrice de încălzire, aparate de termoterapie, aparate de cafea fierbinte, tratamente de înfrumusețare cu aburi, topitoare de ceară, generatoare de abur, umidificatoare, umidificatoare, extrudere de ciocolată, pachete fierbinți, fiare de lipit electrice, acupunctura, catetere urinare, încălzitoare de picioare, uscătoare de mâini, mașini de vată de zahăr, aparate de masaj, încălzire butelie cu gaz lichefiat, încălzitoare mici de aer cald, uscatoare de par, încălzitoare de cameră, uscătoare, dulapuri uscate, uscătoare de rufe, echipamente industriale de uscare, Încălzitor electric buncăr colector de praf, încălzire electrică locomotivă de tren, încălzirea matriței, dulap de comandă încălzire rezistent la umiditate, monitor rezistent la umiditate, cuptor electric, prăjitor de pâine electric, cutie de perfuzie, echipament medical, aparate de uz casnic, aparate de zi cu zi, electrocasnice mici…etc.

Producător chinez de încălzire PTC

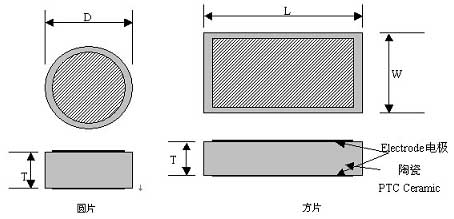

Structura și dimensiunea plăcii de încălzire PTC

Parametrii modelului

Rezistenta la temperatura inelului 25℃/Ω	Temperatura de suprafață /℃	Tensiune maximă /V	Diametru D/mm	Lungime L/mm	Lăţime W/mm	Grosime T/mm
500~1500	50	270	8			3
300~800	85	140		16	11	2.5
150~400	90	140		16	11	2.5
600~1500	100	270	20			2.5
500~1500	110	270		16	11	2.2
500~1500	130	270	20			2.2
200~800	150	140	10.8			2.2
200~800	155	270	10.8			2.2
500~1500	155	270	10.8			2.2
1.5~5K	170	140		5	4	1.6
150~500	175	140	10.8			2.2
500~1500	180	270	10.8			2.2
200~800	185	270	10.8			2.2
1~3K	195	270	8			2.5
800~2K	230	270		19	12	2.2
800~2K	250	270	13			2.5
2~5K	250	270	20			2.5
300~1K	250	140		23.5	10	2.2
800~2K	255	270		23.5	10	2.2
500~2K	275	270		35	10	2.1
300~800	280	140		24	15	2.5
0.8~3,5K	280	270		24	15	2.5

Note de utilizare
1) Încălzitorul PTC dispune de control automat al temperaturii constante, eliminând necesitatea unui sistem de control al temperaturii. Este componenta de bază a tuturor încălzitoarelor PTC.
2) Sunt disponibile patru tipuri de electrozi: nichel electroless + argint, aluminiu topit suflat, aluminiu imprimat + argint, și aluminiu imprimat.
3) Gama de tensiune de operare este foarte larg. Chiar și cu o creștere de 2 ori a tensiunii de funcționare, temperatura suprafeței se modifică minim.
4) Când mai multe încălzitoare PTC sunt utilizate împreună, acestea ar trebui să fie conectate în paralel, nu in serie.
5) Acest produs nu are fire de plumb sau izolație. Dacă acest lucru nu este fezabil, vă rugăm să selectați un model cu o folie de izolație externă sau o carcasă metalică.

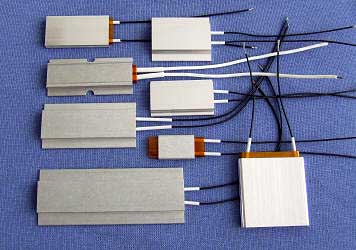

Încălzitor PTC cu carcasă metalică

Dimensiunile și structura încălzitorului PTC cu carcasă metalică

Dimensiunile și structura încălzitoarelor PTC cu film izolat extern

Parametrii modelului

Lungime/mm	Latime/mm	Grosime/mm	Temperatura suprafeței/℃	Tensiune de rezistență a izolației/V	Tensiune de operare/V
30~120	20	5.0	60~280	3750	100~240
30~120	30	6.0	60~280	3750	100~240
30~120	33	7.0	60~280	3750	100~240
30~120	35	7.0	60~280	3750	100~240
30~120	40	7.0	60~280	3750	100~240
30~120	43	7.0	60~280	3750	100~240
30~120	46	7.0	60~280	3750	100~240
30~120	56	7.0	60~280	3750	100~240

Temperaturile pot fi proiectate între 60°C și 280°C, iar tensiunile de funcționare pot fi proiectate între 12V și 240V, in functie de cerintele clientului.

Precauții de utilizare
1) După ce se aplică puterea, puterea de incalzire scade treptat si apoi se stabilizeaza. Puterea stabilă depinde de condițiile de funcționare. Puterea aceluiași încălzitor PTC poate varia de mai multe ori în funcție de condițiile de funcționare. Cu cât disiparea căldurii este mai rapidă, cu atât puterea stabilă este mai mare; cu atât temperatura suprafeței PTC este mai mare, cu atât puterea este mai mare.
2) Temperatura suprafeței încălzitorului PTC este controlată de PTC însuși și poate fi controlată prin deconectarea circuitului, dar nu prin reglarea tensiunii.
3) În timp ce PTC-urile sunt în mod inerent foarte fiabile și au o durată de viață lungă, asamblarea necorespunzătoare poate duce la putere și temperatură instabile.
4) Când utilizați mai multe PTC-uri, acestea ar trebui să fie conectate în paralel, nu in serie.

Încălzitoare PTC cu film izolat extern

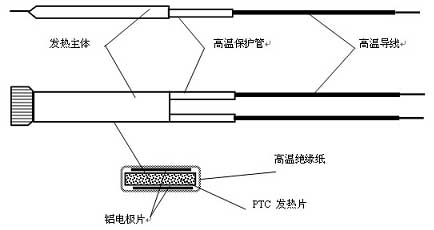

Dimensiunile și structura încălzitoarelor PTC cu film izolat extern

Parametrii modelului

Lungime (mm)	Lăţime (mm)	Grosime (mm)	Temperatura de suprafață (°C)	Tensiune de rezistență a izolației (V)	Tensiune de operare (V)
24	10	3.0~3.5	85~280	3750	100~240
24	15	3.0~3.5	85~280	3750	100~240
35	8	3.0~3.5	85~280	3750	100~240
35	10	3.0~3.5	85~280	3750	100~240
35	13	3.0~3.5	85~280	3750	100~240
35	15	3.0~3.5	85~280	3750	100~240
48	8	3.0~3.5	85~280	3750	100~240
48	10	3.0~3.5	85~280	3750	100~240
48	13	3.0~3.5	85~280	3750	100~240
48	15	3.0~3.5	85~280	3750	100~240
60	8	3.0~3.5	85~280	3750	100~240
60	10	3.0~3.5	85~280	3750	100~240
60	13	3.0~3.5	85~280	3750	100~240
60	15	3.0~3.5	85~280	3750	100~240
70	8	3.0~3.5	85~280	3750	100~240
70	10	3.0~3.5	85~280	3750	100~240
70	13	3.0~3.5	85~280	3750	100~240
70	15	3.0~3.5	85~280	3750	100~240
70 mai sus	15	3.0~3.5	85~280	3750	100~240

Temperaturile pot fi proiectate între 50°C și 280°C, iar tensiunile de funcționare pot fi proiectate între 3V și 240V, in functie de cerintele clientului.
