Funcțiile și clasificarea senzorilor de temperatură auto

Senzorii de temperatură sunt folosiți pe scară largă în automobile, cum ar fi senzorii de temperatură a lichidului de răcire (senzori de temperatura apei), senzori de temperatura de admisie, senzori de temperatura uleiului de transmisie, etc. Funcția principală a acestor senzori este de a monitoriza temperatura diferitelor părți și de a transmite datele către ECU pentru a regla parametrii de funcționare ai sistemelor motorului și vehiculului..

Următorul lucru de luat în considerare este tipul și principiul de funcționare al senzorului. Cele utilizate în mod obișnuit sunt termistorii cu coeficient negativ de temperatură (NTC), Termocuple, detectoare de rezistență de platină (RTD), etc. Printre ei, NTC este cel mai utilizat. De exemplu, senzorul de temperatură a apei folosește caracteristica că rezistența NTC scade odată cu creșterea temperaturii. Senzorii pe bază de siliciu, cum ar fi KTY84, sunt utilizați în ocazii de mai mare precizie, cum ar fi detectarea temperaturii uleiului. Domeniul de măsurare și precizia diferiților senzori au propriile lor caracteristici. De exemplu, termocuplurile sunt potrivite pentru medii cu temperaturi ridicate, dar precizia este scăzută; detectoarele de rezistență cu platină au o precizie ridicată, dar costuri ridicate.

Senzor de temperatură a aerului de admisie a automobilului 1639284 7547976 60806471 0489061611

Hyundai Elantra Temperatura apei Senzor Senzor Senzor Plug 3922003HA0 39220-03HA0

68217702AC este potrivit pentru senzorul de temperatură a lichidului de răcire a motorului

Locația de instalare este, de asemenea, critică. De exemplu, senzorul de temperatură a apei se află de obicei lângă mantaua de apă a blocului motor sau a chiulasei, în timp ce senzorul de temperatură de admisie se află în conducta de admisie sau în debitmetrul de aer. Locația senzorului extern de temperatură variază, unele sunt in bara fata, unele sunt lângă rezervorul de apă, iar diferența dintre diferite modele este mare. Alegerea acestor locații afectează direct acuratețea măsurării și durabilitatea senzorului.

Din punct de vedere al funcției, senzorul de temperatură are un impact mare asupra performanței vehiculului. Senzorii anormali de temperatură a apei pot cauza probleme precum pornirile dificile la rece, turație de ralanti instabilă, și un consum crescut de combustibil. Defecțiunea senzorului de temperatură de admisie poate cauza un dezechilibru în raportul amestecului și poate afecta puterea de ieșire. Aceste cazuri de defecțiuni ilustrează importanța senzorilor, în special impactul inexactității datelor asupra luării deciziilor ECU.

Secțiunea de tratare a erorilor trebuie să rezume problemele și soluțiile comune. De exemplu, deriva semnalului, îmbătrânirea liniei, daune fizice, etc. În timpul diagnosticului, temperatura reală poate fi comparată prin măsurarea rezistenței, tensiune sau flux de date. Aici ar trebui să subliniem importanța întreținerii regulate și a instalării corecte pentru a evita defecțiunile majore cauzate de probleme minore.

În cele din urmă, dezvoltarea de noi tehnologii îmbunătățește și performanța senzorilor. De exemplu, Senzorul eRTS de la Continental poate măsura direct temperatura rotorului motorului cu o precizie de ±3°C, reducerea utilizării materialelor cu pământuri rare. Această inovație demonstrează progresul senzorilor de temperatură în domeniul vehiculelor electrice.

Senzor temperatură încărcare aer pt 13 -20 Volkswagen GTI Jetta GLI 06K907386D

Senzor de temperatura ambientala pentru Chevrolet 10248414 SU1340

Senzor de temperatura pentru Buick Chevrolet 13276269

🔧 ‌Eu. Tipuri de bază și principii tehnice‌
‌ Senzor de temperatură coolant‌
locaţie: Blocul cilindrilor motor/manta de apă a chiulasei (pozitia mainstream pentru 65% a modelelor), lângă termostatul sau conducta de derivație a lichidului de răcire.
principiu: Folosind termistor cu coeficient de temperatură negativ (NTC), rezistența scade la 0,3kΩ la 80℃ (2.5kΩ la 20℃).
funcţie: Cantitatea corectă de injecție la temperatură scăzută (+30% compensare pornire la rece), reglați unghiul de avans al aprinderii (-20℃ avans 8–12°), controlează viteza de ralanti (temperatura scăzută crește la 1200-1500 rpm).

Sensor de temperatură a aerului
locaţie: Conductă de admisie sau debitmetru de aer interior 5.
Impact: Semnalul anormal duce la dezechilibrul amestecului, provocând dificultăți de pornire la rece sau accelerare slabă.

Senzor de temperatură ulei de transmisie
locaţie: În interiorul baii de ulei a plăcii supapei transmisiei automate 5.
funcţie: Furnizați o bază de temperatură pentru logica de schimbare, controlul presiunii uleiului și ambreiajul de blocare.

‌Senzor de temperatură exterioară/interioară‌
exterior: În spatele barei de protecție față sau a peretelui frontal al cabinei, controlul zonei de temperatură a aparatului de aer condiționat automat.
interior: Conducta de ventilație de sub tabloul de bord monitorizează temperatura ambiantă a cabinei.

Senzor de temperatură pentru mașină en-gros din China 13297789 9073296 pentru Buick, Chevrolet

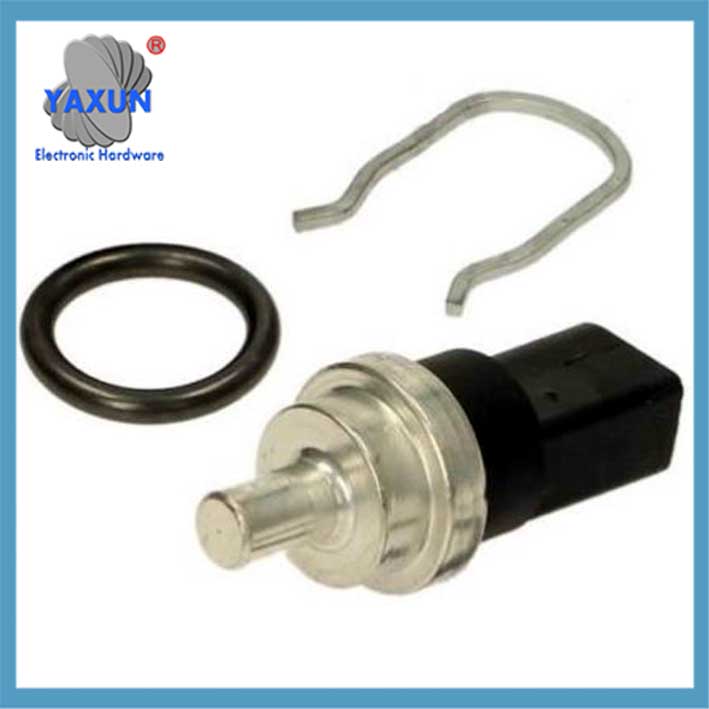

Potrivit pentru Audi, Volkswagen, Skoda mufa senzor temperatura apei 038906081B 1830376

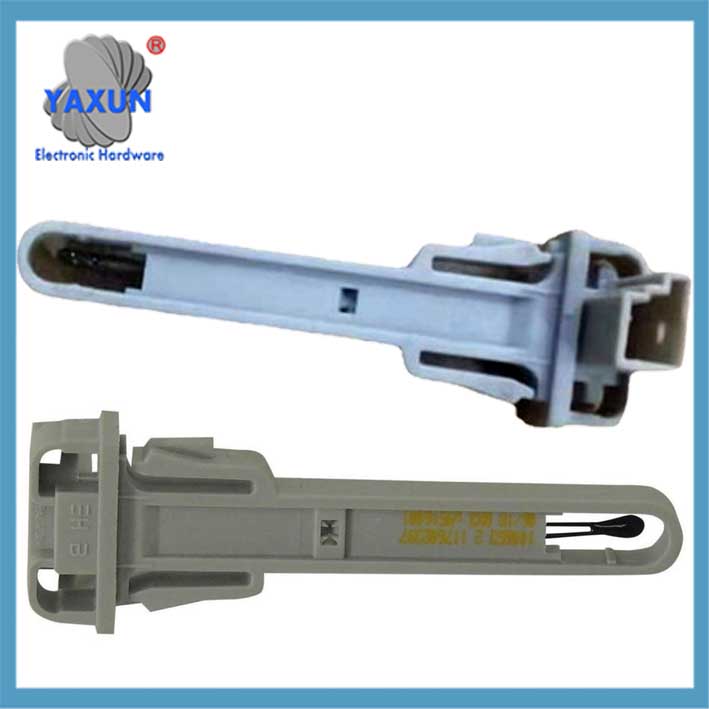

8Z0820535A 5QD820535 Aplicabil la senzorul de temperatură admisie aer condiționat Audi Volkswagen

⚙️ ‌II. Evoluție tehnologică și inovație‌

Tip senzor	Locul de instalare	Funcţie	Cerințe de precizie
Senzor de temperatură de răcire	Manta de apa chiulasa/periferie termostat	Cantitatea corectă de injecție de combustibil (temperatură scăzută +30% compensare), regla unghiul de aprindere (8-12° în avans la -20°C)	±3°C (2025 model nou)
Senzor de temperatură de admisie	Conducta de admisie sau debitmetru de aer	Raport corect aer-combustibil, defecțiunea va cauza dificultăți de pornire la cald și emisii excesive	±5℃
Senzor de temperatură a uleiului de transmisie	Baia de ulei din interiorul plăcii supapei	Controlați logica schimbătorului și presiunea uleiului pentru a preveni defecțiunile de lubrifiere cauzate de temperatură ridicată	±2℃
Senzor de temperatură de evacuare	În spatele convertorului catalitic cu trei căi	Monitorizați supraîncălzirea catalizatorului (300-400°C stare de funcționare) și mecanism de protecție a declanșatorului	±15℃
Senzor de temperatura rotorului motorului	În interiorul rotorului motorului sincron cu magnet permanent	Monitorizați direct temperatura magnetului pentru a preveni demagnetizarea la temperaturi ridicate la 150°C și pentru a reduce utilizarea pământurilor rare	±3°C (tehnologia eRTS)
Senzor de temperatura bateriei	Zona de management termic al acumulatorului	Asigurați-vă intervalul de temperatură de funcționare a bateriei cu litiu (-20℃~60℃) pentru a preveni fuga termică	±1℃

Revoluție în măsurarea de precizie‌: Noul senzor eRTS măsoară direct temperatura rotorului motorului prin tehnologia piezoelectrică cu ultrasunete, cu o precizie crescută de la ±15℃ la ±3℃, reducerea dependenței de materialele din pământuri rare.
‌Actualizare material‌: Senzorul KTY84 pe bază de siliciu poate funcționa la -40℃~300℃, iar caracteristicile sale liniare rezistență-temperatură sunt potrivite pentru scenarii de temperatură înaltă, cum ar fi sistemele de injecție diesel.

⚠️ ‌III. Defecțiuni tipice și diagnostic

Iv. Diferențele de poziție de instalare și impacturi‌
Aceeași funcție, poziție diferită: Senzorul de temperatură extern este amplasat în canelura de scurgere sau bara de protecție frontală a modelului Sagitar, în timp ce unele modele sunt integrate sub oglinda retrovizoare.
Corelația acurateței: Când senzorul lichidului de răcire este în contact direct cu lichidul, eroarea este ≤±15℃, si calculul indirect (cum ar fi statorul motorului care deduce rotorul) are o eroare de până la 15℃.

💎 Rezumat
Senzorul de temperatură este ca cel “terminatii nervoase” a mașinii, iar acuratețea sa afectează în mod direct eficiența puterii de ieșire și consumul de energie. Odată cu dezvoltarea vehiculelor electrice, tehnologie de măsurare directă de înaltă precizie (cum ar fi eRTS) înlocuiește treptat modul de inferență indirectă, promovarea revoluţiei rafinate a sistemului de management termic. Detectarea regulată a caracteristicilor de rezistență și a stabilității semnalului este cheia pentru prevenirea defecțiunilor sistemice.
