Funcții și aplicații de siguranțe electronice (pinten)

Un efuz (numită și efuse link) este o componentă electronică folosită pentru a proteja un circuit de supracurent sau supraîncălzire. Funcția sa de bază este de a sufla automat în situații anormale pentru a întrerupe circuitul. Următoarele sunt punctele sale cheie:
eu. Principiul de bază și structură

Principiul de lucru

Când curentul crește anormal, conductorul se încălzește din cauza rezistenței (urmând formula Q=I2RTQ=I2RT), iar când atinge punctul de topire al materialului topit, se topeste automat, întrerupând astfel circuitul.

Structura de bază

Topiți materialul: Aliaj plumb-antimoniu (punct de topire scăzut, rezistivitate mare) a fost folosit în primele zile, și argint, cuprul sau aliajele speciale sunt folosite cel mai mult în timpurile moderne.

Formular de ambalare: Inclusiv tubular de sticla (cum ar fi 5×20mm, 6×32 mm, 3.6×10 mm), tubular ceramic, foaie (pentru automobile), Tip de patch-uri SMD, etc.

Protecția supracurentului:
eSiguranțele întrerup fluxul de curent atunci când acesta depășește un prag prestabilit, prevenirea deteriorării componentelor electronice sensibile.

Protecție la scurtcircuit:
Ele detectează și întrerup rapid scurtcircuitele, care sunt căi cu rezistență scăzută care provoacă un flux excesiv de curent.

Protecție la suprasarcină:
eFuse protejează împotriva supracurentului prelungit, precum cele cauzate de o sarcină nepotrivită.

Detectarea defecțiunilor și izolarea:
Ele pot fi proiectate pentru a detecta și izola diferite condiții de defecțiune, inclusiv curenții de aprindere, supratensiune, curent invers, și polaritate inversă.

Auto-resetare:
Multe eFuse pot fi resetate electronic, permițându-le să revină la funcționarea normală după ce o condiție de eroare este eliminată, eliminând necesitatea înlocuirii fizice.

Rata de rotire reglabila:
Unele eFuse-uri oferă rate reglabile de slew, permițând controlul asupra vitezei cu care crește curentul, care poate fi util în prevenirea deteriorării cauzate de curenții de aprindere.

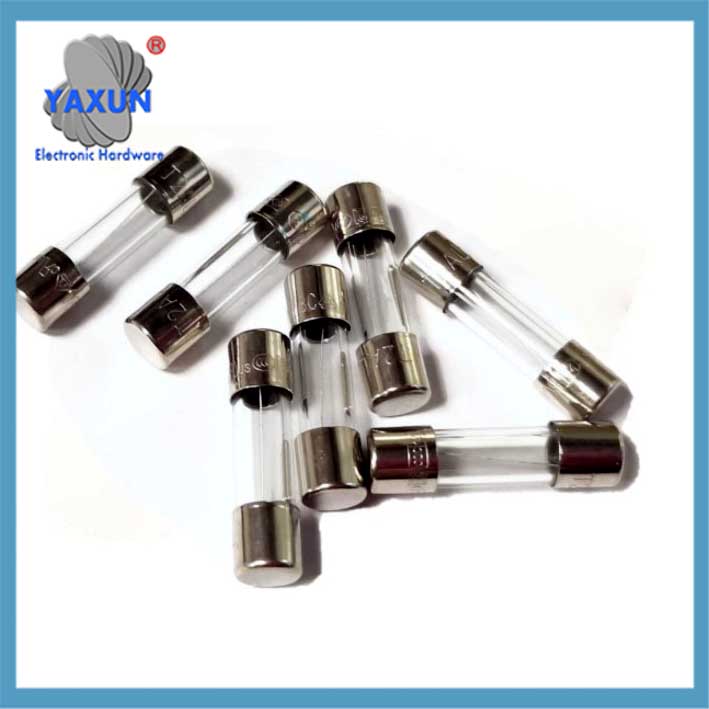

Siguranta de sticla 5×20 unică 250/125V întrerupere rapidă și lentă 32mA-20A

Siguranță în linie 5×20 mm Și 1 X 1-4 Siguranță de sticlă rapidă rapidă inch

5×20 mm 3 A 3 amp 125 Volți 0,2×0.78 Siguranțe din sticlă cu suflare rapidă F3AL125V inch

III. ‌Clasificare și scenarii de aplicare‌

Aplicații ale siguranțelor electronice:
Electronică Auto:
eFuses sunt utilizate în diferite sisteme auto, inclusiv unitățile de control al motorului, sisteme de infotainment, și sisteme de siguranță.

Automatizare industrială:
Ele sunt utilizate în controlere logice programabile (PLC-uri), sisteme de control al motoarelor, și alte echipamente de automatizare industrială.

Electronice de larg consum:
eFuses se găsesc în smartphone-uri, laptopuri, tablete, și alte dispozitive portabile.

Centre de date:
Sunt utilizate în unitățile de distribuție a energiei și în rafturile de servere pentru a proteja infrastructura critică.

Sisteme hot-swap:
eFuses oferă protecție în sistemele în care componente pot fi adăugate sau îndepărtate în timp ce sistemul funcționează.

Sisteme de management al bateriei:
Sunt utilizate în circuitele de încărcare și descărcare a bateriilor pentru a preveni condițiile de supracurent și supratensiune.

Distribuția energiei:
eFusele sunt utilizate în unitățile de distribuție a energiei și sursele de alimentare pentru a proteja împotriva supracurenților și scurtcircuitelor.

Protecția generală a circuitelor:
eFuses pot fi utilizate în orice circuit electronic unde este necesară protecție la supracurent.

6×30, 6.3×32 tub de siguranță din sticlă cu rupere rapidă și lentă 250V/125V 250mA-20A

5×20 ceramică eFuse 00mA 1A 2A 3A 4A 5A 6.3A 8A 10A 12A 15A 16A 20A 25A 30A

Siguranță ceramică rapidă rapidă 630mA (0.63A) 250V, 5x20mm (3/16 inch x 3/4 inch)

III. Specificații cheie de utilizare
‌Înlocuirea interzisă a materialelor‌
Sârma de cupru sau sârma de fier nu poate fi folosită ca înlocuitor (rezistivitate scăzută, punct de topire ridicat), care poate provoca un accident din cauza lipsei de suflare la timp.
Factorii de selecție
Curent nominal: Trebuie să fie puțin mai mare decât curentul maxim de lucru al circuitului (cum ar fi siguranța de 6A pentru circuit de 5A).
Capacitatea de rupere: Acesta trebuie să fie mai mare decât curentul maxim de scurtcircuit al circuitului (cum ar fi scurtcircuit de 100A, Capacitate de rupere ≥100A).
Temperatura ambientală: Reducerea este necesară pentru mediul cu temperatură ridicată.

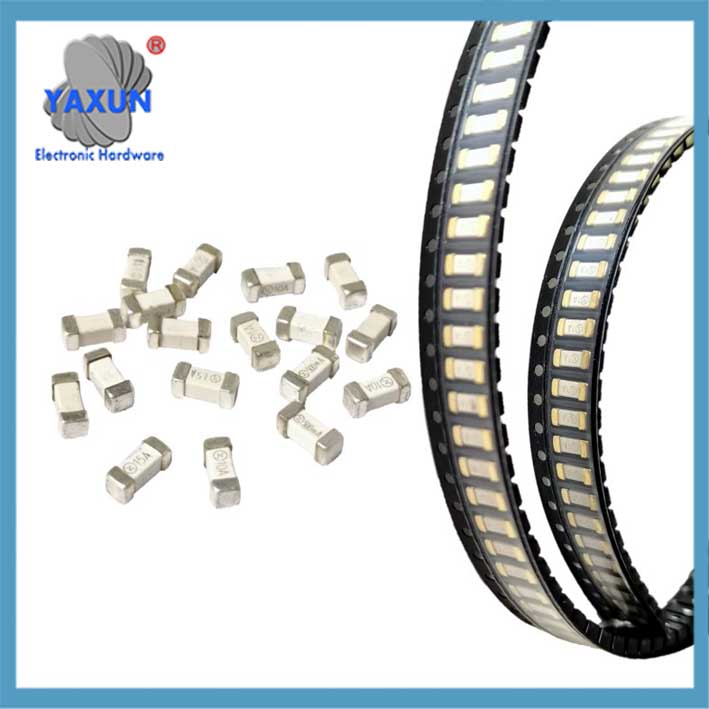

Rapid-lent, pauză rapidă 6125 Siguranta cip 20A, 30A, 40A, pentru protecția circuitului acumulatorului de energie nouă

Siguranță cu cartuș miniatural Pico tip microrezistor 250v cu plumb axial verde cu acțiune rapidă lovire rapidă

6×30 6.35×32 Tub pentru siguranțe ceramice de înaltă tensiune 200mA-50A 500V/600V/750/1000V

Iv. Progresul tehnologic
‌Detecție automată‌: Cum ar fi componentele de transfer de materiale + dispozitiv de detectare a vederii artificiale, pentru a îmbunătăți eficiența producției și sortării siguranțelor.
‌Optimizare structurală‌: Siguranțele de înaltă tensiune adoptă un design cu arc de strângere pentru a simplifica procesul de instalare.

nota: După ce siguranța este arsă, trebuie înlocuit cu un produs nou cu aceleași specificații. Pentru modelele cu tub de sticlă, starea siguranței poate fi observată vizual pentru a determina dacă este invalidă.
